Konwerter Modbus na USB
Opis produktu
Jest to konwerter USB na Modbus RTU z własnym zasilaniem. Łączy się z portem USB komputera za pomocą kabla USB-A ze złączem żeńskim po obu stronach.
Komunikacja Modbus RTU jest podłączona przez złącze RJ45. Zalecamy używanie tego konwertera w połączeniu z oprogramowaniem konfiguracyjnym Sentera 3SModbus.
Ta kombinacja ułatwia monitorowanie i konfigurację produktów Sentera. Informacje szeregowe Modbus RTU są automatycznie konwertowane na informacje szeregowe w wirtualnym porcie COM USB zarówno w przesyłanej, jak i odbieranej komunikacji.
Dodatkowe specyfikacje i opis
Co to jest konwerter Modbus na USB?
Konwerter Modbus na USB to urządzenie umożliwiające komunikację pomiędzy urządzeniami obsługującymi Modbus a komputerem poprzez USB. Modbus to protokół powszechnie stosowany w automatyce przemysłowej i systemach sterowania, umożliwiający komunikację pomiędzy różnymi urządzeniami, takimi jak czujniki, sterowniki. Konwerter Modbus na USB umożliwia użytkownikom łatwe podłączenie urządzeń Modbus do komputera w celu konfiguracji. W środowiskach przemysłowych często urządzenia Modbus są podłączane poprzez interfejs szeregowy, taki jak RS-485. Każdy komputer posiada port USB, dlatego konwertery Modbus na USB stały się popularnym sposobem łączenia urządzeń Modbus z komputerami w celach konfiguracyjnych i monitorowania.
Zasada działania
Konwerter składa się z interfejsu USB oraz interfejsu komunikacyjnego Modbus. Interfejs USB łączy konwerter z komputerem, natomiast interfejs komunikacyjny Modbus łączy się z urządzeniem Modbus. Wystarczy wówczas podłączyć standardowy kabel sieciowy do konwertera i czujnika. Jeśli Twój czujnik nie posiada złącza RJ45, możesz podłączyć kabel w sposób pokazany na poniższym filmie: Kompatybilny z 3SModbus i 3SMBoot. Oprogramowanie 3S Modbus można pobrać ze strony Sentera. Obejmuje to oprogramowanie 3SModbus do parametryzacji urządzenia Sentera Modbus, a także oprogramowanie 3SMBoot do aktualizacji oprogramowania sprzętowego urządzenia, jeśli to konieczne
Wyświetlacze LED
Diody LED na konwerterze zapewniają komunikację pomiędzy komputerem a urządzeniem Modbus.
Konwerter Modbus na USB to urządzenie umożliwiające komunikację pomiędzy urządzeniami obsługującymi Modbus a komputerem poprzez USB. Modbus to protokół powszechnie stosowany w automatyce przemysłowej i systemach sterowania, umożliwiający komunikację pomiędzy różnymi urządzeniami, takimi jak czujniki, sterowniki. Konwerter Modbus na USB umożliwia użytkownikom łatwe podłączenie urządzeń Modbus do komputera w celu konfiguracji. W środowiskach przemysłowych często urządzenia Modbus są podłączane poprzez interfejs szeregowy, taki jak RS-485. Każdy komputer posiada port USB, dlatego konwertery Modbus na USB stały się popularnym sposobem łączenia urządzeń Modbus z komputerami w celach konfiguracyjnych i monitorowania.
Zasada działania
Konwerter składa się z interfejsu USB oraz interfejsu komunikacyjnego Modbus. Interfejs USB łączy konwerter z komputerem, natomiast interfejs komunikacyjny Modbus łączy się z urządzeniem Modbus. Wystarczy wówczas podłączyć standardowy kabel sieciowy do konwertera i czujnika. Jeśli Twój czujnik nie posiada złącza RJ45, możesz podłączyć kabel w sposób pokazany na poniższym filmie: Kompatybilny z 3SModbus i 3SMBoot. Oprogramowanie 3S Modbus można pobrać ze strony Sentera. Obejmuje to oprogramowanie 3SModbus do parametryzacji urządzenia Sentera Modbus, a także oprogramowanie 3SMBoot do aktualizacji oprogramowania sprzętowego urządzenia, jeśli to konieczne
Wyświetlacze LED
Diody LED na konwerterze zapewniają komunikację pomiędzy komputerem a urządzeniem Modbus.
Jak zaktualizować oprogramowanie produktów Sentera
Podłącz urządzenie do komputera. Podłącz konwerter do komputera za pomocą kabla USB-A. Otwórz oprogramowanie 3SM i uruchom 3SB Boot. Wgraj oprogramowanie sprzętowe (plik HEX) , ustaw podłączone urzadzenie w "Tryb rozruchu" i uruchom aktualizację oprogramowania układowego, klikając "Rozruch USB".
Co zawiera komplet?
W komplecie znajdziemy konwerter w raz z kablem USB-A o długości 0,5 m. Kabel tem umożliwia podłączenie konwertera do portu USB komputera.
Konfiguracja produktów Sentera?

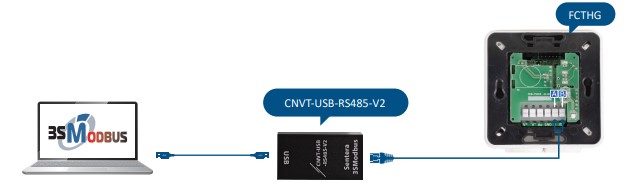

Podłącz urządzenie do komputera za pomocą konwertera i kabla USB-A. Otwórz oprogramowanie 3SM i uruchom 3S Modbus. Podłączone produkty są automatycznie wyświetlanie. Kliknij dwukrotnie obraz produktu aby go skonfigurować.
