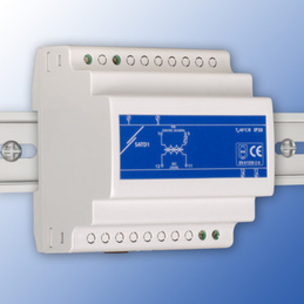

Zasilacz transformatorowy 230 VAC | 12 VAC | 40 VA
Opis produktu
Zasilacz transformatorowy izolowany galwanicznie to urządzenie zapewniające izolację galwaniczną pomiędzy dwoma lub większą liczbą obwodów elektrycznych. Transformatory izolowane galwanicznie posiadają dodatkową warstwę izolacji, która gwarantuje całkowitą segregację pomiędzy stroną pierwotną i wtórną. Izolacja ta zapewnia wysoki poziom bezpieczeństwa i ochrony podłączonego sprzętu, zapobiegając przenoszeniu szumów elektrycznych lub skoków napięcia.
Ten jednofazowy zasilacz transformatorowy zapewnia bezpieczną izolację galwaniczną pomiędzy napięciem pierwotnym (wejściowym) 230 VAC / 47-63 Hz i napięciem wtórnym (wyjściowym) 12 VAC. Wbudowany czujnik PTC w uzwojeniu pierwotnym wykrywa przeciążenia i zwarcia oraz wyłącza transformator, aby zapobiec przegrzaniu. Moc pozorna transformatora wynosi 40 VA (woltoamper).
Zasilacze transformatorowe z izolacją galwaniczną mają wszechstronne zastosowanie w różnorodnych gałęziach przemysłu. Sprzęt medyczny, przemysłowe systemy sterowania, systemy energii odnawialnej i sprzęt audio to tylko niektóre z głównych zastosowań.
Obudowę można zamontować w szafce elektrycznej na standardowej szynie DIN. Transformator zapewnia ochronę IP30 przed wilgocią i kurzem.
Dodatkowe specyfikacje i opis
Serie SATD1
Seria SATD1 to specyficzna linia kompaktowych jednofazowych transformatorów separacyjnych bezpieczeństwa przeznaczonych do montażu na szynie DIN T35. Zapewnia bezpieczną izolację galwaniczną pomiędzy wejściem i wyjściem w obwodzie elektrycznym. Izolacja ta ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, szczególnie w zastosowaniach, w których istnieje potrzeba ochrony użytkowników przed porażeniem elektrycznym. Transformatory nadają się do tworzenia obwodów bezpiecznego niskiego napięcia (SELV) i ochronnego bardzo niskiego napięcia (PELV).
Seria SATD1 doskonale nadaje się do zastosowań, w których wymagane są kompaktowe transformatory separacyjne bezpieczeństwa montowane na szynie DIN ze specyficznymi funkcjami bezpieczeństwa. Pełnią funkcję transformatorowych modułów zasilających podłączanych do sieci zasilającej 230 VAC, które dostarczają do podłączonych urządzeń napięcie wyjściowe 12 VAC ±5% lub 24 VAC ±5%.
SELV i PELV
Bezpieczne bardzo niskie napięcie (SELV) odnosi się do poziomu napięcia uznawanego za bezpieczny w warunkach normalnych i w przypadku pojedynczego uszkodzenia. Oznacza to, że nawet jeśli w obwodzie wystąpi błąd, napięcie pozostanie w bezpiecznym zakresie. Specyficzny próg napięcia dla SELV może się różnić w zależności od regionu i standardu, ale zazwyczaj jest ustawiony na 30 V lub mniej.
Ochronne bardzo niskie napięcie (PELV) to kolejne oznaczenie bezpieczeństwa obwodów elektrycznych. Podobnie jak SELV, obwody PELV działają przy poziomie napięcia, który jest bezpieczny dla bezpośredniego kontaktu. PELV pozwala jednak pod pewnymi warunkami na nieco wyższy poziom napięcia niż SELV. Najważniejsze jest, aby napięcie nie przekraczało poziomu stwarzającego ryzyko porażenia prądem. Przestrzeganie tych norm bezpieczeństwa pomaga zapobiegać porażeniu prądem elektrycznym i zapewnia dobre samopoczucie osób mających kontakt z instalacjami elektrycznymi.
Izolacja galwaniczna
Ten transformator może służyć jako źródło zasilania. Uzwojenia pierwotne i wtórne są izolowane galwanicznie. Oznacza to, że napięcie wtórne - i zasilane urządzenie - są odizolowane od sieci. To tłumi szum elektryczny i chroni przed porażeniem prądem elektrycznym.
Seria SATD1 to specyficzna linia kompaktowych jednofazowych transformatorów separacyjnych bezpieczeństwa przeznaczonych do montażu na szynie DIN T35. Zapewnia bezpieczną izolację galwaniczną pomiędzy wejściem i wyjściem w obwodzie elektrycznym. Izolacja ta ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, szczególnie w zastosowaniach, w których istnieje potrzeba ochrony użytkowników przed porażeniem elektrycznym. Transformatory nadają się do tworzenia obwodów bezpiecznego niskiego napięcia (SELV) i ochronnego bardzo niskiego napięcia (PELV).
Seria SATD1 doskonale nadaje się do zastosowań, w których wymagane są kompaktowe transformatory separacyjne bezpieczeństwa montowane na szynie DIN ze specyficznymi funkcjami bezpieczeństwa. Pełnią funkcję transformatorowych modułów zasilających podłączanych do sieci zasilającej 230 VAC, które dostarczają do podłączonych urządzeń napięcie wyjściowe 12 VAC ±5% lub 24 VAC ±5%.
SELV i PELV Bezpieczne bardzo niskie napięcie (SELV) odnosi się do poziomu napięcia uznawanego za bezpieczny w warunkach normalnych i w przypadku pojedynczego uszkodzenia. Oznacza to, że nawet jeśli w obwodzie wystąpi błąd, napięcie pozostanie w bezpiecznym zakresie. Specyficzny próg napięcia dla SELV może się różnić w zależności od regionu i standardu, ale zazwyczaj jest ustawiony na 30 V lub mniej.
Ochronne bardzo niskie napięcie (PELV) to kolejne oznaczenie bezpieczeństwa obwodów elektrycznych. Podobnie jak SELV, obwody PELV działają przy poziomie napięcia, który jest bezpieczny dla bezpośredniego kontaktu. PELV pozwala jednak pod pewnymi warunkami na nieco wyższy poziom napięcia niż SELV. Najważniejsze jest, aby napięcie nie przekraczało poziomu stwarzającego ryzyko porażenia prądem. Przestrzeganie tych norm bezpieczeństwa pomaga zapobiegać porażeniu prądem elektrycznym i zapewnia dobre samopoczucie osób mających kontakt z instalacjami elektrycznymi.
Izolacja galwaniczna
Ten transformator może służyć jako źródło zasilania. Uzwojenia pierwotne i wtórne są izolowane galwanicznie. Oznacza to, że napięcie wtórne - i zasilane urządzenie - są odizolowane od sieci. To tłumi szum elektryczny i chroni przed porażeniem prądem elektrycznym.
Zabezpieczenie przed zwarciem i przeciążeniem
Seria SATD1 ma wbudowany czujnik temperatury PTC w uzwojeniu pierwotnym. W przypadku nadmiernego nagrzania z powodu zwarcia lub przeciążenia wyłącza się samoczynnie.
Seria SATD1 ma wbudowany czujnik temperatury PTC w uzwojeniu pierwotnym. W przypadku nadmiernego nagrzania z powodu zwarcia lub przeciążenia wyłącza się samoczynnie.
Transformator zalewany żywicą
Specjalna impregnowana powłoka redukuje szum elektryczny z transformatora.
Specjalna impregnowana powłoka redukuje szum elektryczny z transformatora.
Montaż na szynie DIN
Seria SATD1 jest przeznaczona do montażu na szynie DIN, co jest bardzo powszechne w zastosowaniach przemysłowych i panelach sterowania. Montaż na szynie DIN ułatwia montaż i pozwala na sprawną organizację podzespołów elektrycznych w szafach. Obudowa urządzenia, która jest produkowana w naszej fabryce, została zaprojektowana tak, aby zapewnić stopień ochrony IP30. Aby zamontować obudowę, wystarczy kliknąć zacisk blokujący z tyłu urządzenia – to wszystko, co musisz zrobić. Jest to zgodne z powszechnymi praktykami organizowania i zabezpieczania komponentów elektrycznych w ustandaryzowany sposób, zapewniając niezawodność i łatwość konserwacji w różnych ustawieniach.
Seria SATD1 jest przeznaczona do montażu na szynie DIN, co jest bardzo powszechne w zastosowaniach przemysłowych i panelach sterowania. Montaż na szynie DIN ułatwia montaż i pozwala na sprawną organizację podzespołów elektrycznych w szafach. Obudowa urządzenia, która jest produkowana w naszej fabryce, została zaprojektowana tak, aby zapewnić stopień ochrony IP30. Aby zamontować obudowę, wystarczy kliknąć zacisk blokujący z tyłu urządzenia – to wszystko, co musisz zrobić. Jest to zgodne z powszechnymi praktykami organizowania i zabezpieczania komponentów elektrycznych w ustandaryzowany sposób, zapewniając niezawodność i łatwość konserwacji w różnych ustawieniach.
