Trójfazowy regulator nagrzewnicy elektrycznej
Opis produktu

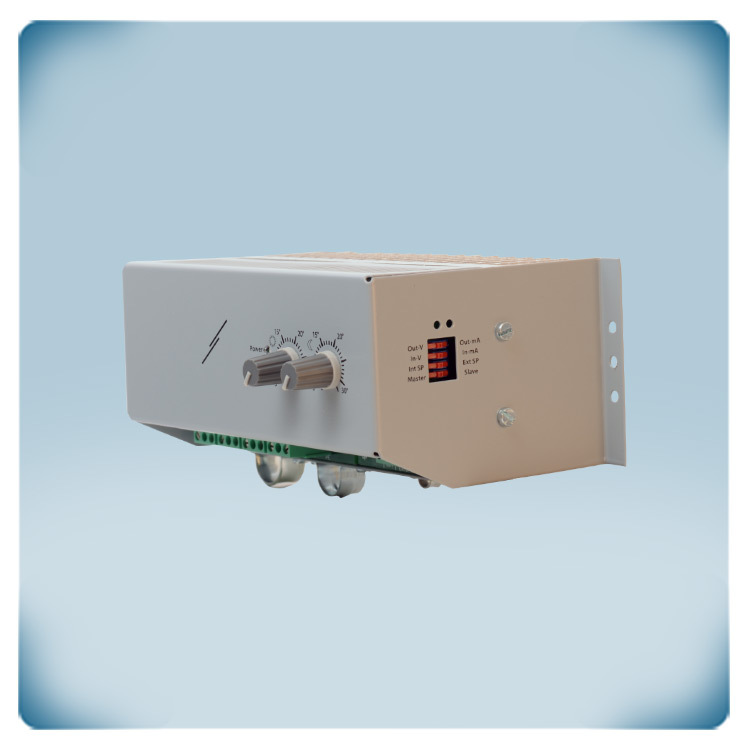

Trójfazowy regulator nagrzewnicy elektrycznej steruje elementami grzejnymi trójfazowych nagrzewnic elektrycznych 380 - 440 VAC. Aby zaspokoić potrzeby grzewcze, proporcjonalnie włącza i wyłącza elementy grzejne.
Prąd jest kontrolowany przez dwa tyrystory, a tym samym zwiększa dokładność sterowania, co zmniejsza zużycie energii.
Trójfazowy elektryczny sterownik nagrzewnicy ma zabezpieczenie przed możliwym przegrzaniem, zaciski do podłączenia czujnika temperatury PT500 oraz zaciski do zewnętrznego potencjometru.
Ten kontroler ma również jedno wejście cyfrowe do zdalnego włączania i wyłączania oraz inne wejście cyfrowe do trybu dzień-noc. Sterownik może sterować trójfazowymi grzejnikami elektrycznymi o mocy do 15 kW.
Dokumenty
Dodatkowe specyfikacje i opis
Jak działa EH3C4-15
Proporcjonalne regulatory ogrzewania elektrycznego EH3C4-15 przeznaczone są do utrzymywania temperatury powietrza w trójfazowych (400 V) instalacjach grzewczych poprzez zapewnienie płynnej regulacji obciążenia. Pulsatory te są połączone szeregowo pomiędzy zasilaczem a grzejnikiem elektrycznym. W regulatorze zastosowano sterowanie proporcjonalne do czasu: stosunek czasu włączenia do czasu wyłączenia jest dostosowywany do wymaganej mocy grzewczej. Dokładność sterowania jest lepsza niż w przypadku zwykłego sterowania triakiem, a także przyczynia się do zmniejszenia kosztów energii. Ponieważ prąd jest przełączany przez triak, nie ma żadnych ruchomych części, które mogłyby się zużyć. Prąd jest przełączany przy zerowym kącie fazowym, aby wyeliminować zakłócenia w sieci. Został opracowany, aby zapewnić wysoką jakość, dokładną kontrolę i niskie koszty cyklu życia.
Proporcjonalne regulatory ogrzewania elektrycznego EH3C4-15 przeznaczone są do utrzymywania temperatury powietrza w trójfazowych (400 V) instalacjach grzewczych poprzez zapewnienie płynnej regulacji obciążenia. Pulsatory te są połączone szeregowo pomiędzy zasilaczem a grzejnikiem elektrycznym. W regulatorze zastosowano sterowanie proporcjonalne do czasu: stosunek czasu włączenia do czasu wyłączenia jest dostosowywany do wymaganej mocy grzewczej. Dokładność sterowania jest lepsza niż w przypadku zwykłego sterowania triakiem, a także przyczynia się do zmniejszenia kosztów energii. Ponieważ prąd jest przełączany przez triak, nie ma żadnych ruchomych części, które mogłyby się zużyć. Prąd jest przełączany przy zerowym kącie fazowym, aby wyeliminować zakłócenia w sieci. Został opracowany, aby zapewnić wysoką jakość, dokładną kontrolę i niskie koszty cyklu życia.
![regulator temperatury](/pl/pliki/artykuł/obraz/opis/eh3c4-15/regulacja-temperatury-w-magazynach.jpg)
Dodatkowa moc grzewcza
Możliwość sterowania nagrzewnicami elektrycznymi do 15 kW. Moduł podrzędny można podłączyć poprzez wyjście analogowe (0-10 V lub 0-20 mA) w celu zwiększenia mocy grzewczej. Wszystkie systemy grzewcze są sterowane synchronicznie.
Możliwość sterowania nagrzewnicami elektrycznymi do 15 kW. Moduł podrzędny można podłączyć poprzez wyjście analogowe (0-10 V lub 0-20 mA) w celu zwiększenia mocy grzewczej. Wszystkie systemy grzewcze są sterowane synchronicznie.
Czujnik temperatury TP500
W celu pomiaru temperatury otoczenia należy podłączyć czujnik temperatury.
W celu pomiaru temperatury otoczenia należy podłączyć czujnik temperatury.
Potencjometr zewnętrzny
W razie potrzeby można użyć zewnętrznego potencjometru do zdalnej regulacji wartości zadanej temperatury, na przykład, jeśli urządzenie znajduje się w innym pomieszczeniu.
Jak się połączyć
Podłączenie grzejnika trójfazowego do sterownika składa się z kilku etapów zapewniających prawidłową pracę i bezpieczeństwo. Najpierw musisz określić specyfikacje grzejnika. Sprawdź tabliczkę znamionową lub specyfikację produktu nagrzewnicy trójfazowej, aby określić jej napięcie, moc znamionową i wszelkie wymagane konfiguracje okablowania. Upewnij się, że masz odpowiednie narzędzia, okablowanie i złącza do wykonania danego zadania. Przed rozpoczęciem okablowania należy upewnić się, że zasilanie grzejnika i sterownika jest wyłączone. Ma to kluczowe znaczenie dla bezpieczeństwa. Podłącz zasilanie trójfazowe do sterownika. Dopasuj fazy (U, V, W) do odpowiednich zacisków na sterowniku (R, S, T). Zaciski wyjściowe sterownika podłączyć do zacisków wejściowych grzejnika trójfazowego. Postępuj zgodnie z określoną wcześniej konfiguracją okablowania. Należy przestrzegać przepisów dotyczących uziemienia określonych w regionalnych przepisach elektrycznych. Ze względów bezpieczeństwa należy upewnić się, że zarówno sterownik, jak i grzejnik są prawidłowo uziemione. Po wykonaniu połączeń należy przeprowadzić dokładną kontrolę, aby upewnić się, że wszystkie połączenia są pewne i prawidłowe. Włącz zasilanie i przetestuj system, monitorując jednocześnie problemy lub nietypowe zachowanie.
W razie potrzeby można użyć zewnętrznego potencjometru do zdalnej regulacji wartości zadanej temperatury, na przykład, jeśli urządzenie znajduje się w innym pomieszczeniu.
Jak się połączyć
Podłączenie grzejnika trójfazowego do sterownika składa się z kilku etapów zapewniających prawidłową pracę i bezpieczeństwo. Najpierw musisz określić specyfikacje grzejnika. Sprawdź tabliczkę znamionową lub specyfikację produktu nagrzewnicy trójfazowej, aby określić jej napięcie, moc znamionową i wszelkie wymagane konfiguracje okablowania. Upewnij się, że masz odpowiednie narzędzia, okablowanie i złącza do wykonania danego zadania. Przed rozpoczęciem okablowania należy upewnić się, że zasilanie grzejnika i sterownika jest wyłączone. Ma to kluczowe znaczenie dla bezpieczeństwa. Podłącz zasilanie trójfazowe do sterownika. Dopasuj fazy (U, V, W) do odpowiednich zacisków na sterowniku (R, S, T). Zaciski wyjściowe sterownika podłączyć do zacisków wejściowych grzejnika trójfazowego. Postępuj zgodnie z określoną wcześniej konfiguracją okablowania. Należy przestrzegać przepisów dotyczących uziemienia określonych w regionalnych przepisach elektrycznych. Ze względów bezpieczeństwa należy upewnić się, że zarówno sterownik, jak i grzejnik są prawidłowo uziemione. Po wykonaniu połączeń należy przeprowadzić dokładną kontrolę, aby upewnić się, że wszystkie połączenia są pewne i prawidłowe. Włącz zasilanie i przetestuj system, monitorując jednocześnie problemy lub nietypowe zachowanie.
Ustawienia kontrolera
Twój sterownik ma programowalne funkcje, dlatego musisz ustawić odpowiednie parametry, takie jak nastawy temperatury, tryby sterowania i inne istotne ustawienia, za pomocą przełączników DIP po jego prawej stronie. Sprawdź, czy nagrzewnica trójfazowa prawidłowo reaguje na sygnały sterownika. Sprawdź stałą kontrolę temperatury i upewnij się, że zabezpieczenia (jeśli występują) działają prawidłowo.
Łatwe do zainstalowania
Ten elektryczny regulator ogrzewania można zamontować na powierzchni. Wybierz odpowiednie miejsce do montażu sterownika na ścianie. Upewnij się, że jest łatwo dostępny do pracy i że spełnia zalecane warunki środowiskowe. Upewnij się, że powierzchnia ściany jest płaska, czysta i nadaje się do montażu. W razie potrzeby zastosować kołki lub wkręty odpowiednie do rodzaju ściany. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem pyłu.
Twój sterownik ma programowalne funkcje, dlatego musisz ustawić odpowiednie parametry, takie jak nastawy temperatury, tryby sterowania i inne istotne ustawienia, za pomocą przełączników DIP po jego prawej stronie. Sprawdź, czy nagrzewnica trójfazowa prawidłowo reaguje na sygnały sterownika. Sprawdź stałą kontrolę temperatury i upewnij się, że zabezpieczenia (jeśli występują) działają prawidłowo.
Łatwe do zainstalowania
Ten elektryczny regulator ogrzewania można zamontować na powierzchni. Wybierz odpowiednie miejsce do montażu sterownika na ścianie. Upewnij się, że jest łatwo dostępny do pracy i że spełnia zalecane warunki środowiskowe. Upewnij się, że powierzchnia ściany jest płaska, czysta i nadaje się do montażu. W razie potrzeby zastosować kołki lub wkręty odpowiednie do rodzaju ściany. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem pyłu.
Sposób montażu
Urządzenie nadaje się zarówno do montażu na szynie DIN, jak i na ścianie
Urządzenie nadaje się zarówno do montażu na szynie DIN, jak i na ścianie
