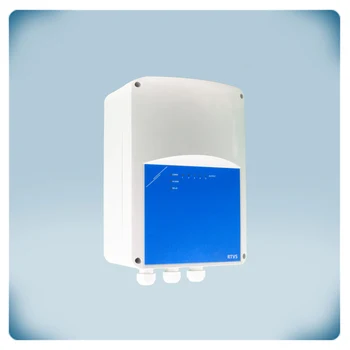

Regulator prędkości wentylatora | Modbus RTU | 115 - 230 V AC | 7,5 A

Kod artykułu RTVS8-75L22
GTIN 0.540.100.301.836.1
Numer Introstata 90.32.89.00
Kategoria Sterowanie wentylatorami jednofazowymi 115-230 VAC
Aktualne zapasy 3 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Transformatorowy regulator prędkości wentylatora z komunikacją Modbus RTU do ręcznej regulacji prędkości wentylatora lub w zależności od zapotrzebowania. Napięcie zasilania mieści się w zakresie 115 - 230 VAC. Steruje silnikami jednofazowymi. (Łączny) maksymalny prąd silnika wynosi 7,5 A.

Seria RTVS8 jest sterowana za pomocą komunikacji Modbus. Do regulacji wymaganej prędkości wentylatora można użyć czujnika Sentera HVAC, potencjometru (seria SPV), modułu Modbus I/O lub systemu BMS. Prędkość wentylatora jest regulowana poprzez stopniową zmianę napięcia silnika.

Technologia autotransformatorowa generuje napięcie silnika o idealnym sinusoidalnym kształcie. Gwarantuje to cichą pracę silnika. Specjalna impregnowana powłoka redukuje szum elektryczny z autotransformatorów. Obudowa umożliwia montaż natynkowy (stopień ochrony IP54).

Prędkość wentylatora można kontrolować ręcznie lub w oparciu o temperaturę, wilgotność względną, CO2, jakość powietrza (TVOC) lub CO.

Dodatkowe specyfikacje i opis


Co to jest regulator transformatorowy?
Regulator transformatorowy reguluje prędkość obrotową silników jednofazowych sterowanych napięciem poprzez zmianę napięcia wyjściowego. Technologia autotransformatora służy do redukcji napięcia silnika i prędkości wentylatora w 5 stopniach. Ta technologia jest stabilna i niezawodna. Generuje stabilizowane napięcie wyjściowe o idealnym kształcie sinosoidalnym. Skutkuje to wyjątkowo cicha pracą silnika i wydłużoną żywotnością.

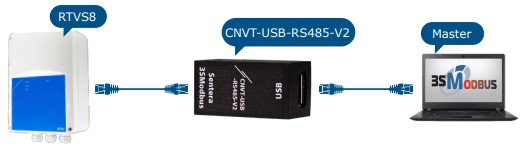

Komunikacja Modbus RTU
Ten regulator prędkości wentylatora wymaga sygnału sterującego Modbus RTU. W trybie ręcznym można to zrobić za pomocą systemu BMS lub urządzenia podrzędnego Modbus RTU. Żądana prędkość wentylatora jest zapisywana w rejestrze Modbus 12. W trybie automatycznym do sterownika RTVS8 podłączony jest czujnik Sentera HVAC, moduł DADCM 0-10 V lub potencjometr cyfrowy serii SPV. Podłączone urządzenie można określić za pomocą rejestru Modbus 18. Prędkość wentylatora jest sterowana za pomocą podłączonego urządzenia. Tak więc w trybie automatycznym prędkość wentylatora może być kontrolowana za pomocą sygnału 0-10 V, w oparciu o temperaturę, wilgotność względną, CO2, jakość powietrza (TVOC), CO lub potencjometr serii SPV.

sterowanie wentylacją
Do przodu czy do tyłu?
W trybie automatycznym można wybrać tryb do przodu lub do tyłu. Tryb do przodu oznacza, że prędkość wentylatora będzie rosła wraz ze wzrostem mierzonej wartości. W trybie odwróconym prędkość wentylatora zostanie zmniejszona, gdy zmierzona wartość wzrośnie.

Nieregulowane wyjście
Funkcjonalność dodatkowego, nieregulowanego wyjścia (115 - 230 VAC - w zależności od dostarczonego napięcia) można wybrać poprzez rejestr Modbus 19. Domyślnie sygnalizuje alarmy. Może również wskazywać pracę silnika lub może być sterowany przez rejestr Modbus 15.

Zabezpieczenie termiczne silnika
Ten regulator prędkości wentylatora może monitorować termiczne styki silnika (TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec jego uszkodzeniu. Jeśli silnik nie jest wyposażony w styki TK, należy wyłączyć funkcję monitorowania TK poprzez rejestr Modbus 14.
kontrola obrotów
Automatyczne ponowne uruchomienie po awarii zasilania
W przypadku awarii zasilania ten kontroler automatycznie się zresetuje. Po przywróceniu zasilania silnik automatycznie uruchomi się ponownie.

Solidna obudowa
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS. Materiał ten jest wyjątkowo odporny na ciepło, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Obudowa może być montowana natynkowo i zapewnia stopień ochrony IP54 przed wnikaniem brudu, kurzu i wilgoci.

Jaka maksymalna moc wentylatora
Do tego regulatora można podłączyć wentylator o maksymalnym prądzie 7,5 A.
