Regulator obrotów | transformatorowy | 3 x 400 VAC | 11 A | TK
Opis produktu
Ten 5-stopniowy regulator transformatorowy steruje silnikami trójfazowymi 400 V, które są wyposażone w styki termiczne lub zabezpieczenie termiczne. Można podłączyć wentylatory o łącznym maksymalnym prądzie silnika 11 A.
Funkcja monitorowania TK wyłącza silnik w przypadku przegrzania. Prędkość można regulować w 5 poziomach za pomocą przełącznika obrotowego z przodu. Ten 5-stopniowy przełącznik obrotowy ma również pozycję WYŁ. Prędkość silnika jest regulowana w 5 stopniach poprzez zmianę napięcia silnika.
Napięcie wyjściowe ma idealny kształt sinusoidalny i gwarantuje cichą pracę silnika. Obudowa posiada stopień ochrony IP54 i może być montowana na ścianie wewnątrz pomieszczeń. Napięcie zasilania wynosi 3x400 VAC.
Dodatkowe specyfikacje i opis
Technologia transformatorowa do sterowania prędkością wentylatora
Zalety technologii autotransformatora zastosowanej w produkcji STRS4110L40 w zastosowaniach w silnikach wentylatorów obejmują:
- Redukcja napięcia: Autotransformatory są powszechnie stosowane w celu zmniejszenia napięcia dostarczanego do silników. Podłączając się do różnych punktów wzdłuż uzwojenia, autotransformator może zapewnić wiele poziomów napięcia, umożliwiając kontrolę prędkości silnika. Ta technika redukcji napięcia jest bardziej energooszczędna w porównaniu z innymi metodami, ponieważ pozwala uniknąć konieczności rozpraszania nadmiaru energii w postaci ciepła.
- Efektywność energetyczna: Autotransformatory zapewniają wysoką efektywność energetyczną ze względu na ich naturalną konstrukcję. Ponieważ działają na zasadzie sprzężenia magnetycznego pomiędzy uzwojeniami, straty związane z oporem elektrycznym są mniejsze. W rezultacie autotransformatory mogą zapewnić lepszą wydajność przenoszenia mocy w porównaniu z innymi metodami kontroli napięcia.
- Płynna praca: Technologia autotransformatora zastosowana w sterowniku generuje napięcie silnika o idealnym kształcie sinusoidalnym. Ten gładki przebieg napięcia przyczynia się do płynnej pracy silnika, redukując wibracje i hałas. Pomaga także zminimalizować naprężenia uzwojeń silnika i innych podzespołów, wydłużając w ten sposób żywotność silnika.
- Cicha praca: Wytwarzając idealny sinusoidalny przebieg napięcia, autotransformatory przyczyniają się do wyjątkowo cichej pracy silnika. Brak harmonicznych napięcia i zniekształceń zmniejsza szum elektryczny, co prowadzi do cichszego środowiska w zastosowaniach, w których redukcja hałasu jest niezbędna, takich jak systemy HVAC, wentylatory i inny sprzęt wymagający niskiego poziomu hałasu.
- Solidność i niezawodność: Autotransformatory są znane ze swojej wytrzymałości i niezawodności w różnych zastosowaniach związanych z dystrybucją mocy i sterowaniem. Ich prosta konstrukcja i mniejsza liczba komponentów sprawiają, że są mniej podatne na awarie w porównaniu z bardziej złożonymi metodami kontroli napięcia. Ta niezawodność przekłada się na skrócenie przestojów i kosztów konserwacji układu sterowania silnikiem.
- Impregnowana powłoka: Autotransformatory w sterowniku pokryte są specjalnym materiałem. Powłoka ta służy wielu celom, w tym zmniejszaniu szumów elektrycznych wytwarzanych przez autotransformatory oraz zapewnianiu dodatkowej izolacji i ochronie przed czynnikami środowiskowymi, takimi jak wilgoć i kurz. Impregnowana powłoka zwiększa ogólną wydajność i trwałość autotransformatorów w sterowniku.
Proste 5-stopniowe sterowanie prędkością wentylatora

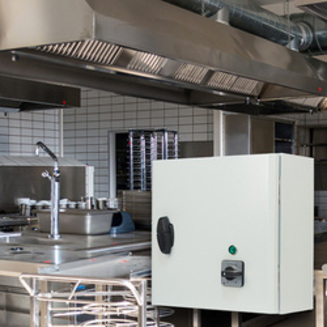

5-stopniowe regulatory prędkości wentylatora są szeroko stosowane w kuchniach przemysłowych, magazynach lub środowiskach przemysłowych. Są często używane jako proste sterowanie do regulacji okapów lub wentylatorów wyciągowych. Prędkość wentylatora można zwiększyć od zera do prędkości maksymalnej w 5 krokach. Po podłączeniu tego kontrolera można natychmiast użyć. Nie jest wymagana żadna konfiguracja ani programowanie. Łatwe sterowanie prędkością wentylatora AC!
Wyjście nieregulowane
Dodatkowe, nieregulowane wyjście (230 VAC) jest aktywne, gdy silnik jest włączony. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia wynosi 2 A. Zwykle jest używany do sterowania zewnętrznym wskaźnikiem pracy, otwierania lub zamykania przepustnicy, przełączania zewnętrznego przekaźnika itp. Np. gdy wentylator się zatrzymuje, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Termiczne zabezpieczenie silnika
Ten regulator prędkości wentylatora może monitorować termiczne styki silnika (TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec jego uszkodzeniu. Jeżeli silnik nie jest wyposażony w styki TK, należy zmostkować oba zaciski TK sterownika STRS4 w celu symulacji normalnej temperatury silnika.

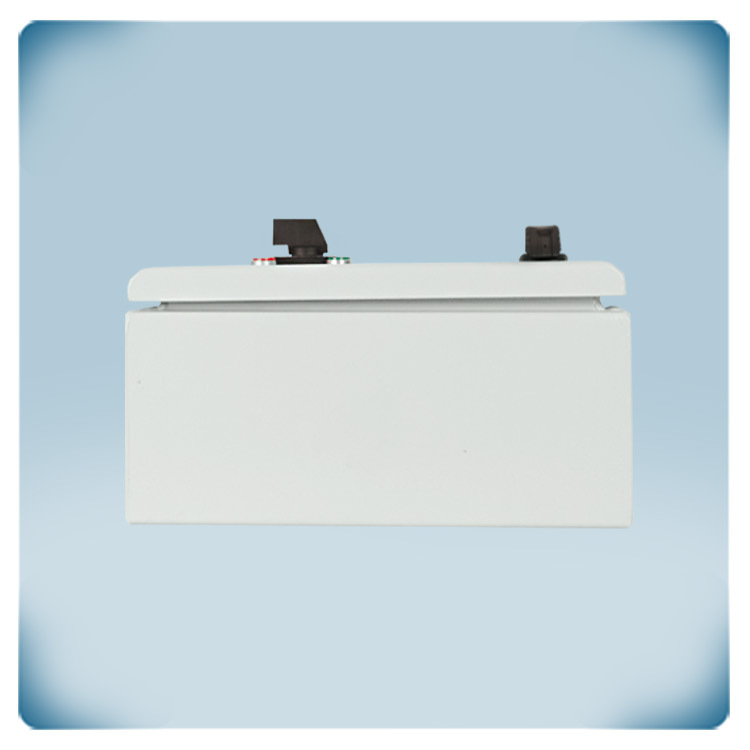

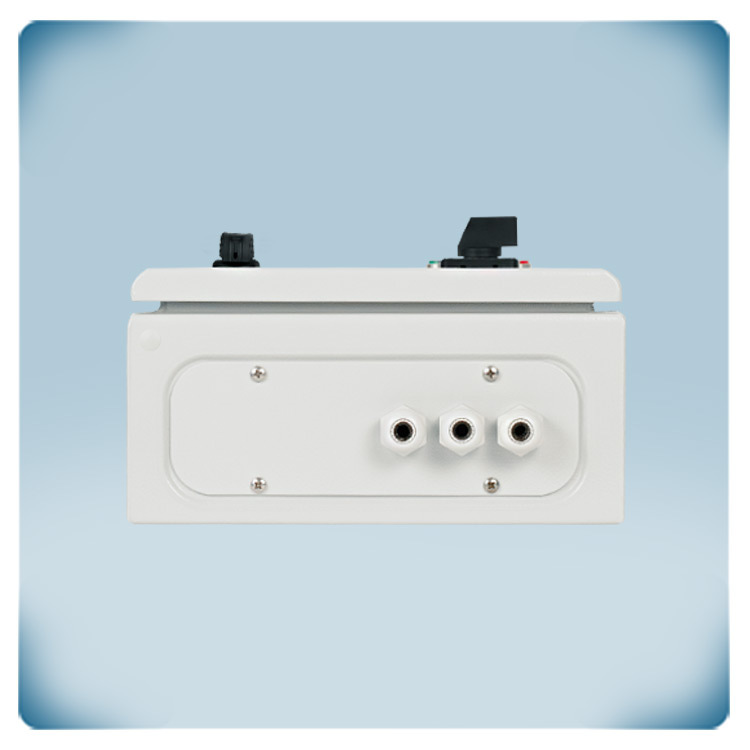

Obudowa do montażu naściennego wewnątrz pomieszczeń
Upewnij się, że regulator prędkości wentylatora jest wystarczajāco schl̥adzany. Najlepiej zainstalować go w chłodnym miejscu, najlepiej nie bezpośrednio w miejscu narażonym na promienir słoneczne Obudowa wykonana jest z wysokiej jakości stali. Materiał ten jest bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem kurzu i wody. Ten regulator prędkości wentylatora można zainstalować na ścianie lub panelu w pomieszczeniu.
