Regulator obrotów | transformatorowy | 2,5 A | sterowanie Modbus RTU
Opis produktu

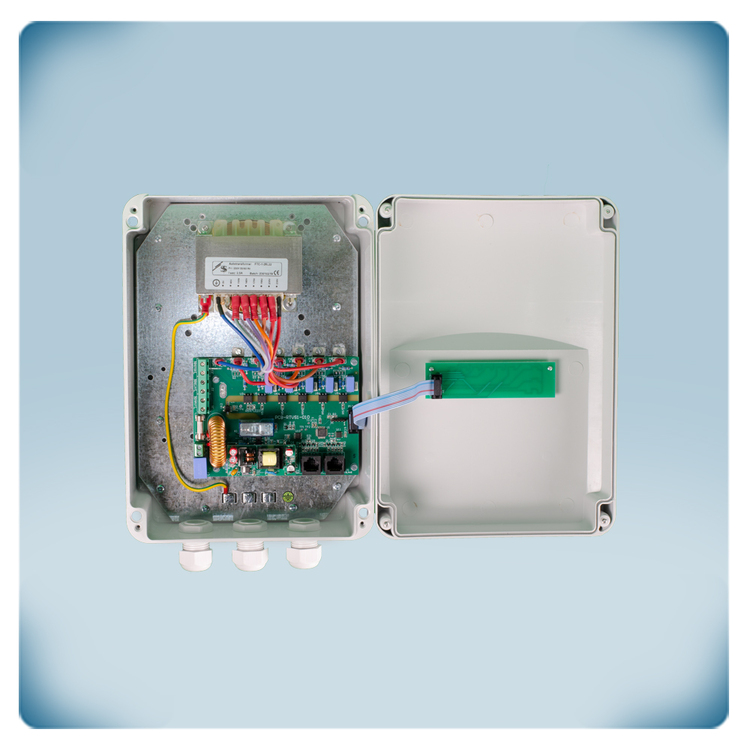

Seria RTVS1 transformatorowych regulatorów prędkości wentylatorów reguluje prędkość obrotową jednofazowych silników sterowanych napięciem w pięciu stopniach poprzez zmianę napięcia wyjściowego.
Wyposażone są w autotransformator(y) oraz komunikację Modbus RTU, monitorowanie TK dla termicznej ochrony silnika. Urządzenie może pracować zarówno w trybie ręcznym, jak i automatycznym.
W trybie ręcznym urządzenie działa jako 5-stopniowy regulator. W trybie automatycznym urządzenie można podłączyć do urządzenia Sentera, co pozwala na wykorzystanie urządzenia do wentylacji w zależności od zapotrzebowania.
Obudowa jest przeznaczona do montażu powierzchniowego, stopień ochrony IP54.
Maksymalny prąd silnika: 2,5 A. Zasilanie 230 VAC / 50—60 Hz.
Dokumenty
Dodatkowe specyfikacje i opis
Co to jest regulator transformatorowy?
Regulator transformatorowy steruje prędkością jednofazowych silników prądu przemiennego, zmieniając napięcie wyjściowe. Wyposażone są w autotransformator i regulują prędkość w 5 korkach. Technologia ta jest bardzo niezawodna i solidna. Wytwarza regulowane napięcie wyjściowe o idealnym kształcie sinusoidalnym. Skutkuje to wyjątkowo cichą pracą silnika i dłuższą żywotnością. Specjalna impregnowana powłoka redukuje szumy elektryczne autotransformatorów. Urządzenie posiada stopień ochrony IP54 i nadaje się wyłącznie do montażu natynkowego.
Możliwe zastosowania RTVS1
Regulator transformatorowy serii RTVS1 może być sterowany poprzez Modbus. Możliwe są następujące tryby pracy
Praca automatyczna: Jeśli wybrałeś pracę automatyczną, sterownik automatycznie zmienia pięć prędkości zgodnie z wartościami zmierzonymi przez podłączony przetwornik HVAC. Możliwa jest kontrola prędkości w oparciu o temperaturę, wilgotność, dwutlenek węgla, jakość powietrza, CO lub NO2.
Sterowanie ręczne: RTVS można sterować w trybie ręcznym lub za pośrednictwem systemu sterowania budynkiem za pośrednictwem protokołu Modbus. Wartość zapisana w konkretnym rejestrze Modbus określa prędkość (5 poziomów).
![regulator obrotów](/Images/lazy-loaded-images.webp)
Regulator transformatorowy steruje prędkością jednofazowych silników prądu przemiennego, zmieniając napięcie wyjściowe. Wyposażone są w autotransformator i regulują prędkość w 5 korkach. Technologia ta jest bardzo niezawodna i solidna. Wytwarza regulowane napięcie wyjściowe o idealnym kształcie sinusoidalnym. Skutkuje to wyjątkowo cichą pracą silnika i dłuższą żywotnością. Specjalna impregnowana powłoka redukuje szumy elektryczne autotransformatorów. Urządzenie posiada stopień ochrony IP54 i nadaje się wyłącznie do montażu natynkowego.
Możliwe zastosowania RTVS1
Regulator transformatorowy serii RTVS1 może być sterowany poprzez Modbus. Możliwe są następujące tryby pracy

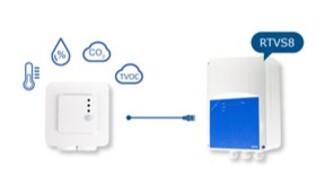

Praca automatyczna: Jeśli wybrałeś pracę automatyczną, sterownik automatycznie zmienia pięć prędkości zgodnie z wartościami zmierzonymi przez podłączony przetwornik HVAC. Możliwa jest kontrola prędkości w oparciu o temperaturę, wilgotność, dwutlenek węgla, jakość powietrza, CO lub NO2.
Sterowanie ręczne: RTVS można sterować w trybie ręcznym lub za pośrednictwem systemu sterowania budynkiem za pośrednictwem protokołu Modbus. Wartość zapisana w konkretnym rejestrze Modbus określa prędkość (5 poziomów).
![regulator obrotów](/pl/pliki/artykuł/obraz/opis/rtvs1-25l22/sterowanie-wentylatorem.jpg)
Termiczna ochrona silnika?
Ten transformatorowy regulator prędkości wentylatora posiada możliwość monitorowania termicznych styków silnika (TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przupadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec uszkodzeniu silnika. Jeżeli silnik nie jest wyposażony w styki TK, należy zmostkować oba styki TK aby zasymulować normalną temperaturę silnika.
Wyjście alarmowe
Wyjście alarmowe (230 VAC) jest aktywowane, gdy wystąpią problemy z silnikiem. Może ono służyć do generowania alarmów. Na przykład: W przypadku przegrzania silnika, funkcja monitorowania TK wylłącza silnik aby zapobiec jego uszkodzeniu a wyjącie alarmowe przesyła sygnał do do światła ostrzegawczego.
Solidna obudowa!
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS, odpornego na wysoką temperaturę i uderzenia. Stopień ochrony IP54, montaż natynkowy.
Jak to działa
Regulator serii RTVS do pracy wymaga sygnału sterującego Modbus RTU. W trybie ręcznym sterujemy za pomocą systemu BMS lub Modbus RTU. W trybie automatycznym prędkość wentylatora można regulować na podstawie zmierzonej temperatury, wilgotności względnej itp, lub za pomocą potencjometru serii SPV.
Jaka maksymalna moc wentylatora
Do tego regulatora można podłączyć wentylator o maksymalnym prądzie 2,5 A.
