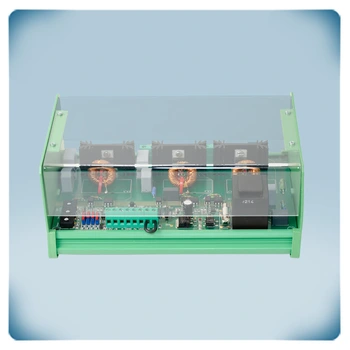

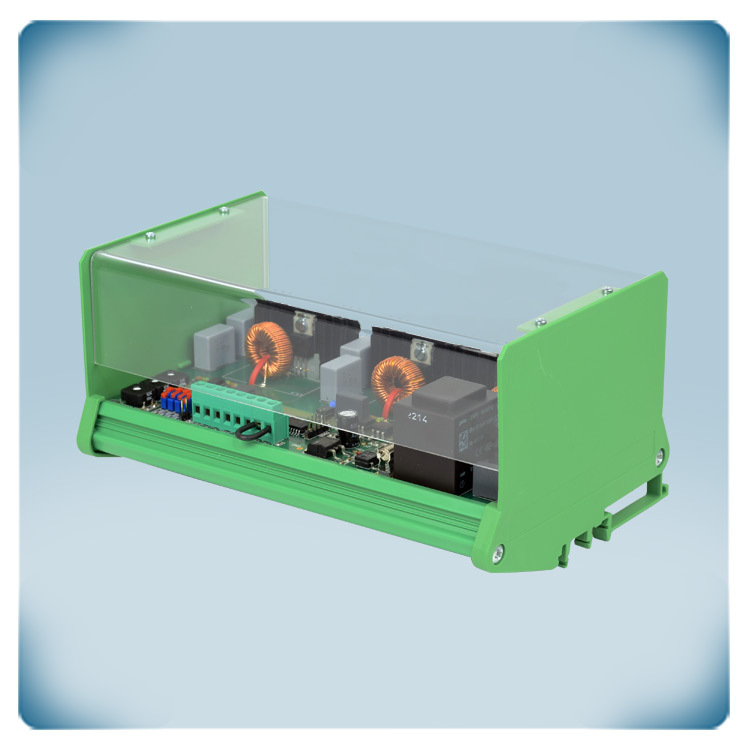

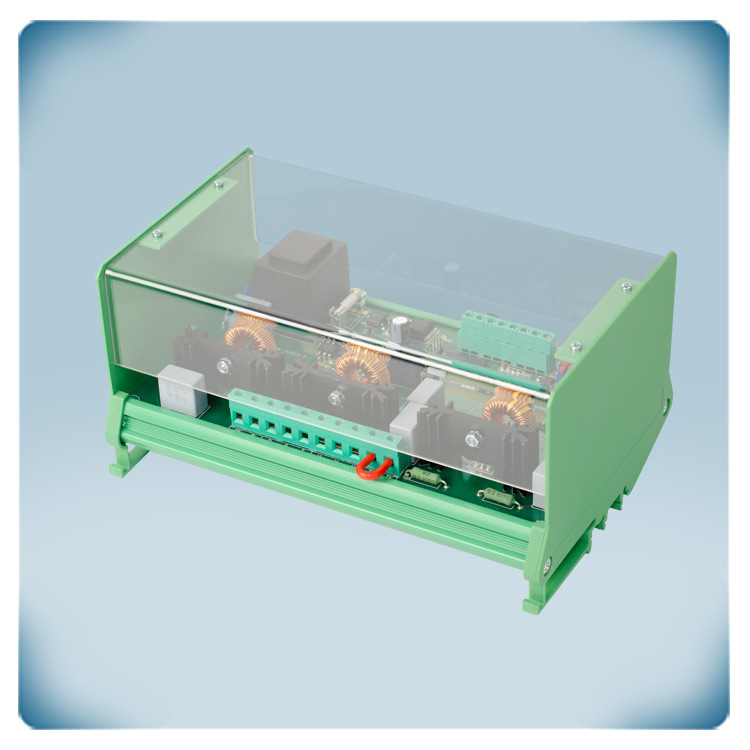

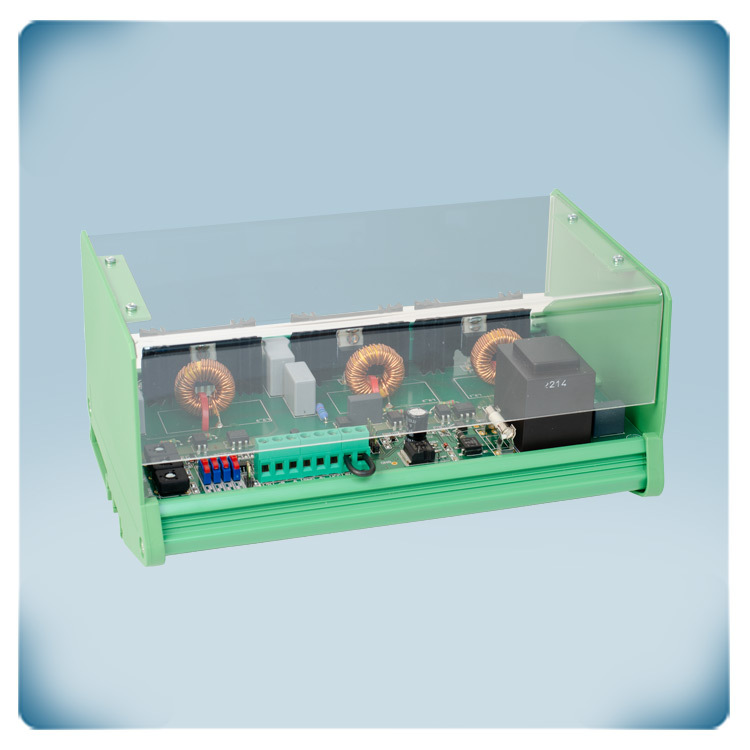

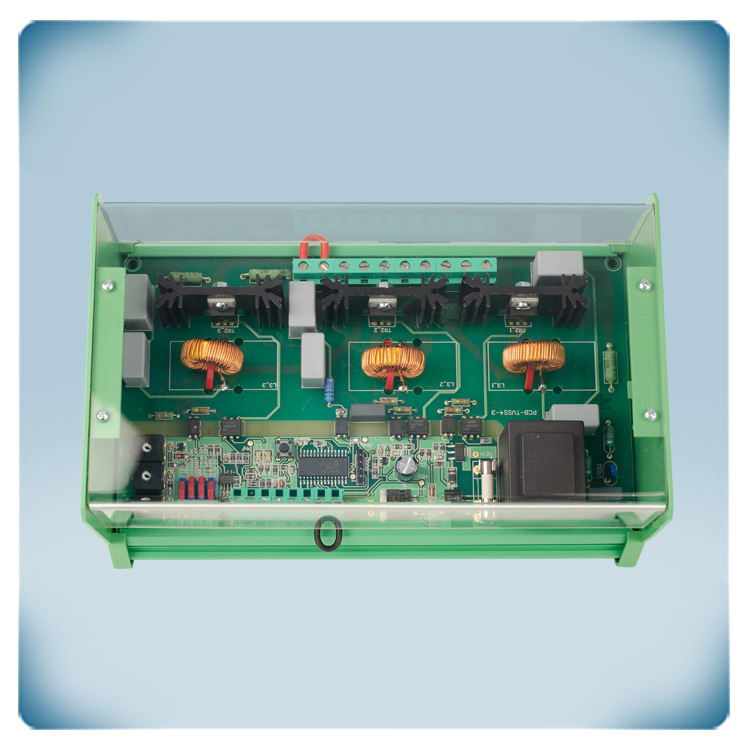

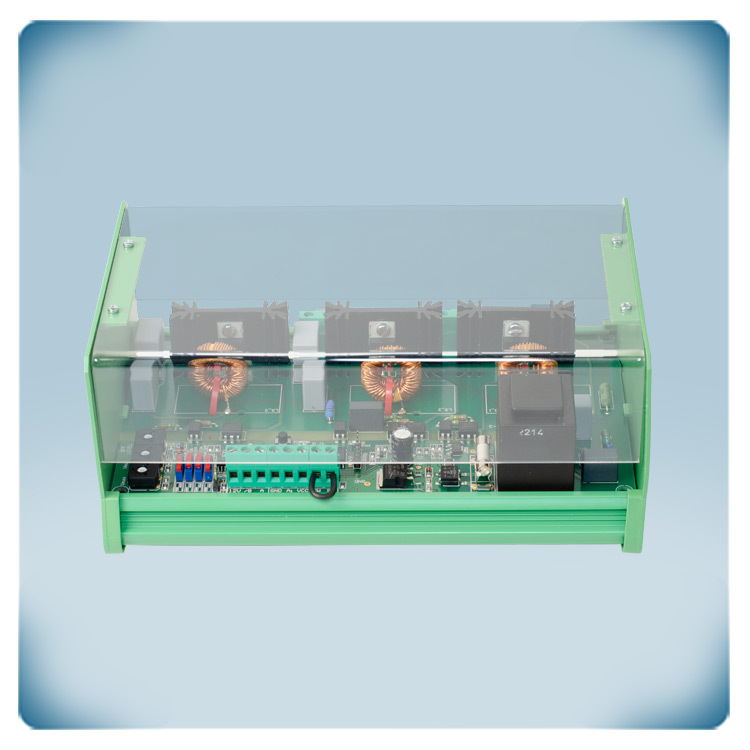

Regulator obrotów | elektroniczny | 3 x 400 VAC | 3 A | na szynę DIN
Opis produktu
Elektroniczne regulatory prędkości TVSS automatycznie sterują prędkością trójfazowych silników elektrycznych sterowanych napięciem (3x400 VAC / 50 Hz) za pomocą sygnału sterującego 0–10 VDC lub 0–20 mA.
Zostały specjalnie zaprojektowane, aby zapewnić opcje automatycznego sterowania silnikiem za pomocą zewnętrznego regulatora PID, zdalnego sterowania za pomocą potencjometru lub sterowania pośredniego przez mikroprocesor z wyjściem analogowym.
Można również podłączyć CNVT-PWM-010V, aby zapewnić konwersję sygnału PWM na sygnał 0–10 VDC. Jednostki te są wyposażonew komunikację Modbus RTU i zapewniają szeroki zakres funkcjonalności: opcja zdalnego sterowania, regulowany poziom wyłączenia, min. i max. ustawienia napięcia wyjściowego i wybór trybu rozruchu.
Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20
Dodatkowe specyfikacje i opis
Jaka maksymalna moc wentylatora
Do tego regulatora można podłączyć wentylator o maksymalnym prądzie 3 A.
Wejście analogowe
Żądaną prędkość wentylatora można ustawić za pomocą sygnału wejścia analogowego. Ten sygnał analogowy może mieć wartość 0-10 V lub 0-20 mA. To wejście analogowe można ustawić w trybie rosnącym lub malejącym. W trybie rosnącym silnik będzie pracował z niską prędkością, gdy sygnał analogowy osiągnie minimalną wartość (0V). Silnik będzie pracował z dużą prędkością, gdy wejście analogowe jest maksymalne (10 V). W trybie malejącym operacja jest odwrotna. W przypadku braku sygnału 0-10V można podłączyć zewnętrzny potencjometr 10 KOhm poprzez zintegrowany zasilacz 12 VDC.
Sterowanie zdalne
Silnik można włączyć lub wyłączyć za pomocą zewnętrznego przełącznika. Ten opcjonalny przełącznik można podłączyć do wejścia cyfrowego regulatora prędkości wentylatora. Gdy przełącznik zewnętrzny (styk bezpotencjałowy) połączy oba zaciski SW, silnik zostanie odblokowany i będzie pracował z żądaną prędkością (wejście analogowe). Jeśli oba zaciski SW nie są podłączone, silnik zostanie wyłączony.
Łatwa konfiguracja
W większości zastosowań ten regulator prędkości może być używany z ustawieniami domyślnymi. W razie potrzeby ustawienia można dostosować za pomocą Modbus RTU lub za pomocą przełączników DIP i wewnętrznych trymerów.

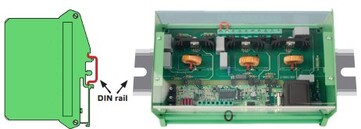

Montaż na szynie DIN
Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20 przed wnikaniem brudu, kurzu i wilgoci. Plastikowa osłona zapewnia ochronę przed kontaktem z częściami pod napięciem.
Wyjście nieregulowane
Wyjście nieregulowane (230 VAC) jest aktywne, gdy silnik jest włączony. Może być używany do sterowania zewnętrznym wskaźnikiem pracy, przepustnicą itp. Np. gdy wentylator jest wyłączony, przepustnica jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta.
Termiczne zabezpieczenie silnika
Ten regulator prędkości wentylatora może monitorować termiczne styki silnika(TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec jego uszkodzeniu. Jeśli twój silnik nie jest wyposażony w styki TK, zmostkuj oba zaciski TK, aby symulować normalną temperaturę silnika.
Wyjście alarmowe
Ten regulator prędkości wentylatora ma wyjście alarmowe do generowania alertów w przypadku awarii silnika. Np. wyjście alarmowe może służyć do sygnalizowania problemów z silnikiem za pomocą zewnętrznego brzęczyka lub światła ostrzegawczego.
