Regulator obrotów | 400 VAC | 2,5 A | funkcja kalendarza
Opis produktu

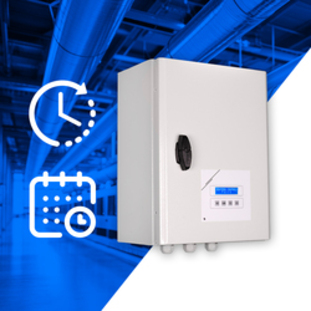

Regulator transformatorowy ST2R4 reguluje prędkość obrotową silników trójfazowych poprzez zmianę napięcia wyjściowego, 2 x 5 stopni dla wyboru wysokiej i niskiej prędkości. Imax 2,5 A.
Wyposażony jest w automatyczny transformator i monitorowanie TK w celu ochrony termicznej silnika. ST2R4 posiada również wbudowany zegar i wyjście alarmowe 230 VAC.
Dzięki wbudowanemu zegarowi regulatory ST2R4 mogą pracować autonomicznie. Dwie optymalne prędkości można wybrać i przełączać ręcznie za pomocą wbudowanej klawiatury, jak i automatycznie za pomocą programowalnej funkcji timera.
Obudowa posiada stopień ochrony IP54 i może być montowana na ścianie wewnątrz pomieszczeń. Napięcie zasilania wynosi 3x400 VAC.
Dokumenty
Dodatkowe specyfikacje i opis
Co to jest regulator transformatorowy?
Regulator transformatorowy reguluje prędkość obrotową silników trójfazowych sterowanych napięciem poprzez zmianę napięcia wyjściowego. Technologia autotransformatora służy do redukcji napięcia silnika i prędkości wentylatora w 5 stopniach. Ta technologia jest stabilna i niezawodna. Generuje stabilizowane napięcie wyjściowe o idealnym kształcie sinosoidalnym. Skutkuje to wyjątkowo cicha pracą silnika i wydłużoną żywotnością.
Jakie dodatkowe opcje posiada ten 5-stopniowy regulator transformatorowy?
Regulator transformatorowy ST2R4 posiada styk zwierny i rozwierny. Pozwala to na zdalne włączanie i wyłączanie silnika. Na przykład silnik można włączyć lub wyłączyć za pomocą przełącznika bezprzewodowego podłączonego do styku zwiernego. Czujnik dymu jest podłączony do styku normalnie zwartego. W przypadku wystąpienia alarmu dymu silnik zostanie wyłączony – niezależnie od stanu drugiego wejścia.
![regulator obrotów](/pl/pliki/artykuł/obraz/opis/st2r4-25l55/sterowanie-wentylatorem.jpg)
Zabezpieczenie termiczne silnika
Ten 5-stopniowy regulator transformatorowy może monitorować termiczne styki silnika (TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przypadku przegrzania silnika funkcja monitorowania TK wyłącza silnik, aby zapobiec jego uszkodzeniu. Jeżeli silnik nie jest wyposażony w styki TK, należy zmostkować oba zaciski TK regulatora transformatorowego ST2R1 w celu symulacji normalnej temperatury silnika
Co oznacza nieregulowana moc wyjściowa?
Wyjście nieregulowane (230 VAC) jest aktywne, gdy silnik jest włączony. Może służyć do sterowania zewnętrzną lampką kontrolną pracy, klapą itp. jeśli np. wentylator jest wyłączony, klapa jest zamknięta. Gdy wentylator jest aktywny, przepustnica jest otwarta
Automatyczny restart po awarii zasilania?
W przypadku awarii zasilania, regulator ten zresetuje się autonatycznie. Po przywróceniu zasilania silnik uruchomi się ponownie automatycznie. Funkcja kalendarza Regulator posiada wbudowany zegar dzienny i tygodniowy, za pomocą którego można wybrać dwie optymalne prędkości.
Wyjście alarmowe
Sterownik prędkości ST2R4 wyposażony jest w wyjście alarmowe (230 V), które wyzwalane jest w przypadku otwarcia styków termicznych zabezpieczających silnik elektryczny przed przegrzaniem. Wyjście to można wykorzystać do podłączenia lampy lub sygnalizatora alarmowego.
Złącze USB typu B
Sterownik prędkości wentylatora ST2R4 wyposażony jest w złącze USB typu B. Służy do odczytu, wprowadzania i zmiany wszystkich dostępnych parametrów sterownika za pomocą komputera. Aby uzyskać dostęp do konfiguracji, musisz skorzystać z bezpłatnego oprogramowania 3SM Center opracowanego przez firmę Sentera.
Solidna obudowa!
Głównym zadaniem obudowy jest ochrona wnętrza regulatora przed zanieczyszczeniami zewnętrznymi i wilgocią, a także przed niekorzystnymi czynnikami środowiskowymi. Sentera ściśle monitoruje jakość wytwarzanych i dostarczanych produktów, zarówno w zakresie części elektrycznych, jak i nieelektrycznych. Korpus regulatora ST2R4 wykonany jest z blachy stalowej z ochronną powłoką malarską i zapewnia niezawodną ochronę przed wpływami mechanicznymi i innymi. Posiada certyfikat zgodności z europejską normą EN 62208 i posiada stopień ochrony przed kurzem i wilgocią IP54. Aby zapewnić maksymalnie niezawodną i bezpieczną pracę, a także wyeliminować możliwość przegrzania, regulator należy zainstalować w chłodnym miejscu, bez bezpośredniego światła słonecznego. Temperatura otoczenia do pracy transformatorowego regulatora prędkości musi mieścić się w zakresie od -20 do +35°C, a wilgotność względna - od 5 do 95%. Kondensacja wilgoci w miejscu pracy jest niedozwolona.
