Regulator obotów | transformatorowy | 3,5 A | Awaryjny wyciąg dymu
Opis produktu

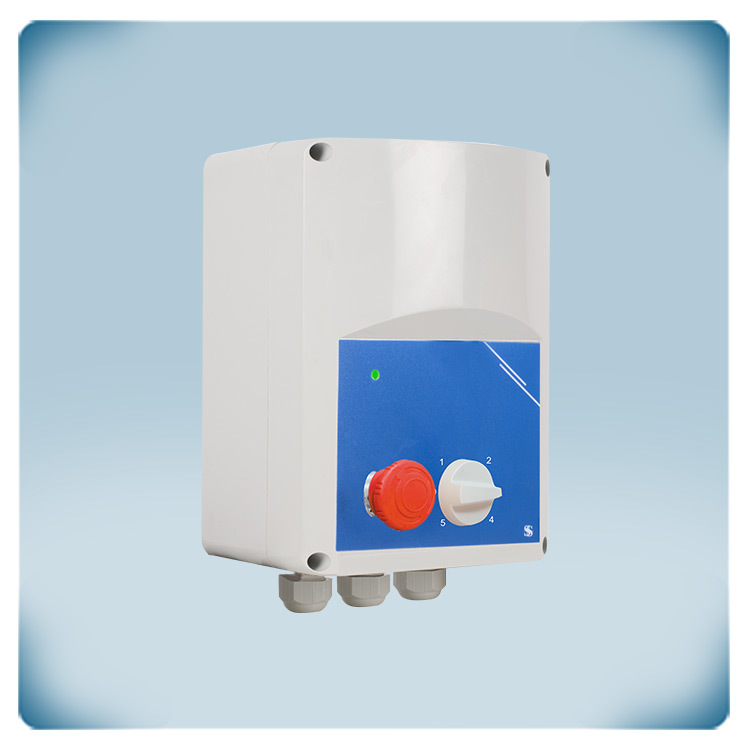

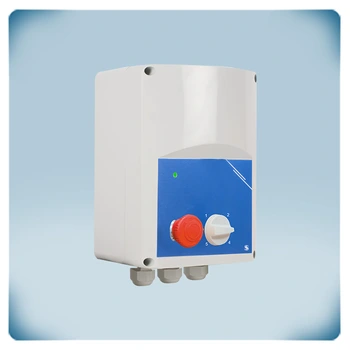

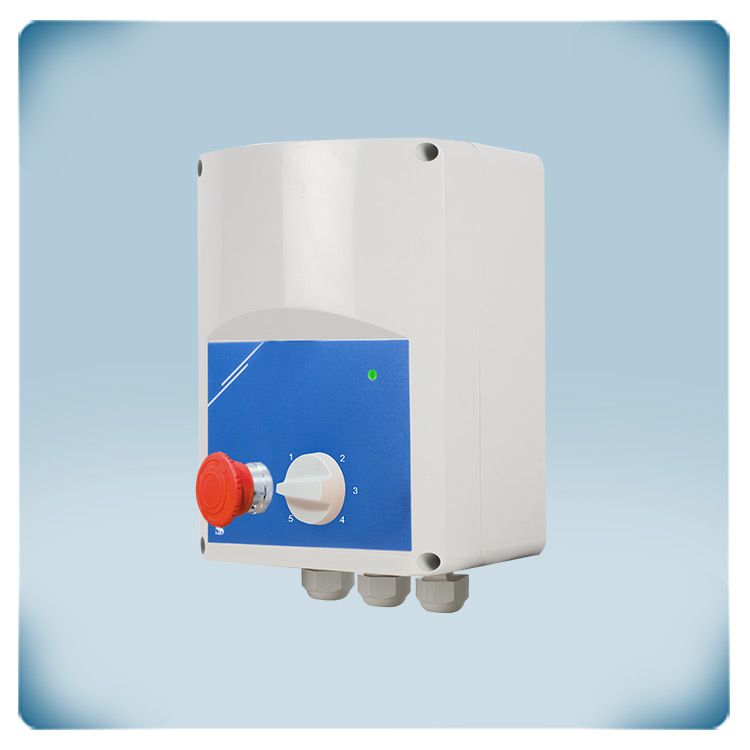

5-stopniowy regulator prędkości wentylatora z funkcją oddymiania. Steruje silnikami jednofazowymi. Maksymalny (łączny) prąd silnika wynosi 3,5 A.

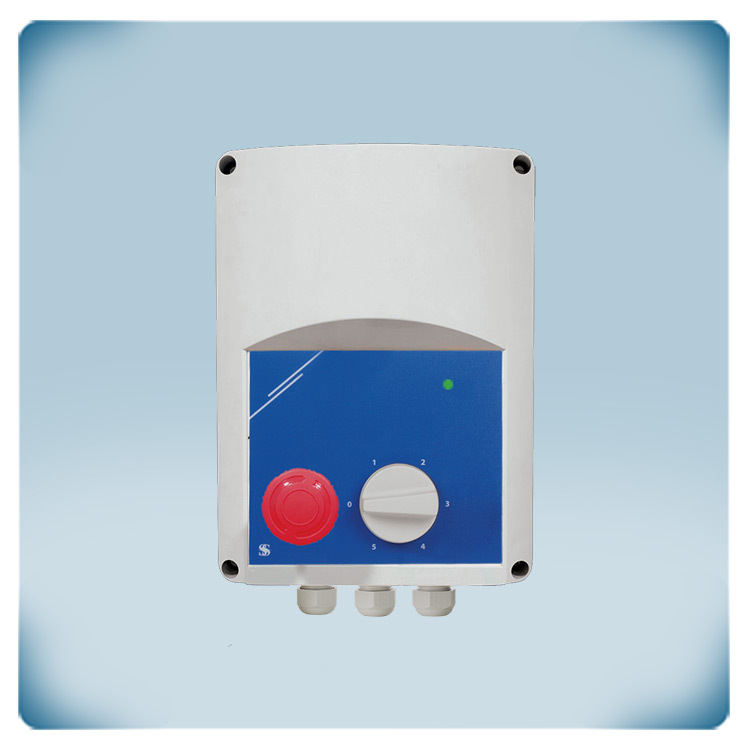

Wymaganą prędkość wentylatora AC można wybrać za pomocą przełącznika obrotowego. Ten przełącznik obrotowy ma pozycję WYŁ. i umożliwia wybór 5 prędkości.
Naciśnięcie wyłącznika awaryjnego powoduje natychmiastowe przyspieszenie silnika do pełnej prędkości. Napięcie wyjściowe o idealnym kształcie sinusoidalnym gwarantuje cichą pracę silnika.

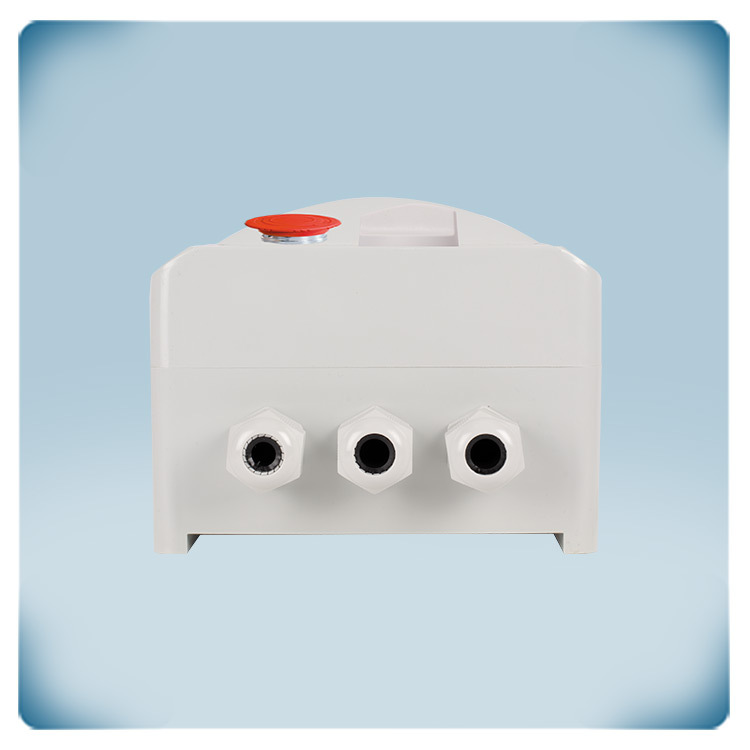

Obudowa zapewnia stopień ochrony IP54 przed wnikaniem brudu, kurzu i wilgoci. Można go zamontować na ścianie w pomieszczeniach zamkniętych.
Dokumenty
Dodatkowe specyfikacje i opis
Co to jest regulator transformatorowy?
Regulator transformatorowy reguluje prędkość obrotową silników jednofazowych sterowanych napięciem poprzez zmianę napięcia wyjściowego. Technologia autotransformatora służy do redukcji napięcia silnika i prędkości wentylatora w 5 stopniach. Ta technologia jest stabilna i niezawodna. Generuje stabilizowane napięcie wyjściowe o idealnym kształcie sinosoidalnym. Skutkuje to wyjątkowo cicha pracą silnika i wydłużoną żywotnością.
Awaryjny wyciąg dymu
Po naciśnięciu włącznika awaryjnego silnik natychmiast przyśpiesza do maksymalnej prędkości. Funkcję tę można wykorzystywać do szybkiego usuwania dymu z pomieszczeń.
![awaryjny wyciąg dymu](/pl/pliki/artykuł/obraz/opis/ser-1-35l22/regulator-obrot-oacute;w.jpg)
Termiczna ochrona silnika?
Ten transformatorowy regulator prędkości wentylatora posiada możliwość monitorowania termicznych styków silnika (TK lub styki termiczne mierzą temperaturę w uzwojeniach silnika). W przupadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec uszkodzeniu silnika. Jeżeli silnik nie jest wyposażony w styki TK, należy zmostkować oba styki TK aby zasymulować normalną temperaturę silnika.
Metoda kontroli
Za pomocą wbudowanego przełącznika możesz wybrać jedną z 5 prędkości. Technologia autotransformatora służy do redukcji napięcia silnika i prędkości wentylatora w 5 krokach. Ważne jest, aby nie używać przełącznika obrotowego zbyt szybko. Przełącznik posiada wbudowaną mechaniczną zwłokę czasową. Jest to ważne, aby zapobiec iskrzeniu wewnętrznemu podczas przełączania. Szybki obrót przełącznika może ominąć ten mechanizm opóźnienia czasowego. W takich przypadkach urządzenie pozostanie wewnętrznie w pozycji „0” (pozycja OFF), nawet jeśli przełącznik został ustawiony na inną prędkość.

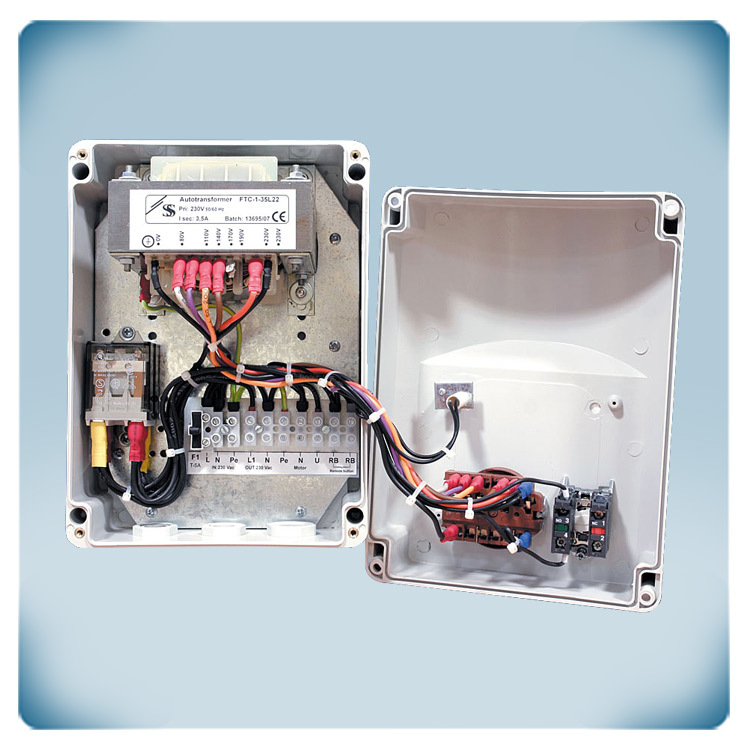

Seria ta posiada opcję łatwej zmiany 5 napięć wyjściowych poprzez zmianę wewnętrznego okablowania.
Fabrycznie podłączone napięcia wyjściowe to 80, 110, 140, 170 i 230 VAC, jednakże wersja produktu posiada napięcie 190 VAC, które można podłączyć odłączając dowolny z pozostałych 5 stopni. Przewody mają różne kolory i jest mało prawdopodobne, aby się pomylili. Najbardziej wyjątkową cechą tej serii jest jednak przycisk odprowadzający dym. Standardowo jest on łatwo dostępny na obudowie sterownika i można go nacisnąć w sytuacji awaryjnej, gdy wymagane jest natychmiastowe działanie w celu zatrzymania pracy lub uruchomienia środków bezpieczeństwa. Naciśnięcie przycisku grzybkowego wywołałoby z góry zdefiniowaną reakcję awaryjną – wentylator zacznie pracować z maksymalną prędkością, aby odprowadzić ciepło i dym powstający podczas pożaru.
Gdyby nie ten przycisk awaryjny, seria przypominałaby sterowniki transformatorowe STR-1 firmy Sentera. Co więcej, seria SER-1 posiada również styk normalnie otwarty dla zewnętrznego przycisku zdalnego sterowania, umożliwiającego przełączenie silnika na maksymalną prędkość (odsysanie dymu). To sprawia, że sterowniki SER-1 szczególnie nadają się do budynków komercyjnych, obiektów przemysłowych, kuchni, tuneli i innych konstrukcji, w których bezpieczeństwo przeciwpożarowe ma znaczenie i wymagane jest natychmiastowe działanie w celu wstrzymania operacji lub uruchomienia środków bezpieczeństwa.
Solidna obudowa!

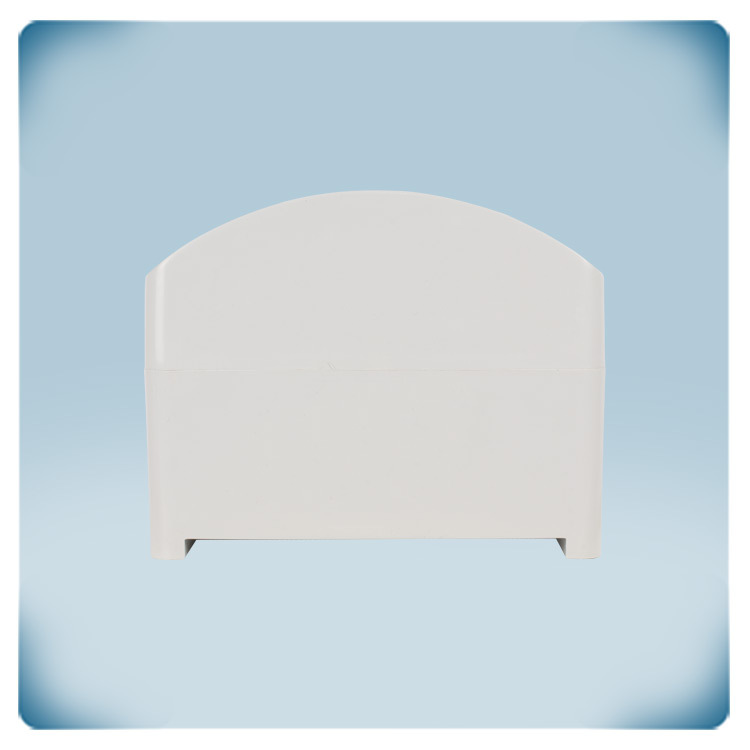

Obudowy odgrywają ważną rolę w ochronie wewnętrznych elementów lub zawartości przed różnymi czynnikami zewnętrznymi, takimi jak gruz, kurz, woda i uderzenia mechaniczne. Jakość obudów jest rzeczywiście kluczowa dla zapewnienia integralności i bezpieczeństwa zamkniętych przedmiotów. Dlatego obudowy serii SER-1 produkowane są we własnym zakresie. Używamy wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest materiałem gaśniczym, bardzo wytrzymałym i zapewniającym dobrą ochronę przed uderzeniami. Zapewnia stopień ochrony IP54 przed wnikaniem kurzu i wody. Ten regulator prędkości wentylatora można zainstalować na ścianie lub panelu w pomieszczeniu.
Łatwy i szybki montaż
Ten regulator prędkości wentylatora nie wymaga konfiguracji. Jest gotowy do użycia bezpośrednio po zainstalowaniu.
Wyjście nieregulowane
Dodatkowe wyjście nieregulowane (230 VAC) jest aktywne, gdy silnik jest włączony. Może być również używany do sterowania zewnętrznym potencjometrem, przepustnicą itp.
