Regulator kanałowy temperatury | wilgotności | CO2 | zasilanie PoM
Opis produktu
DCMFM-2R to inteligentny wielofunkcyjny regulator kanałowy o regulowanej temperaturze, wilgotności względnej i zakresach CO2. Zastosowany algorytm generuje wartość wyjściową na podstawie zmierzonych poziomów T, rH i CO2.
Zasilanie przez Modbus, a wszystkie parametry i pomiary są dostępne za pośrednictwem Modbus RTU. Oznacza to, że połączenie Modbus RTU i zasilacz 24 VDC można podłączyć za pomocą jednego złącza RJ45.
Oprogramowanie jest łatwe do aktualizacji i zmiany wszystkich ustawień można zmieniać za pośrednictwem Modbus RTU.
Dodatkowe specyfikacje i opis
Zoptymalizowany dla kanałów powietrznych

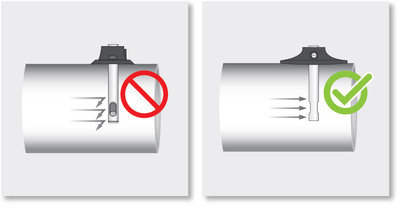

Ludzie podczas oddychania wytwarzają CO2 lub dwutlenek węgla. To sprawia, że stężenie CO2 jest dobrym wskaźnikiem obłożenia i poziomu aktywności w danej przestrzeni. W wielu zastosowaniach czujniki CO2 służą jako wskaźnik wymagań wentylacyjnych. Ten przetwornik HVAC mierzy temperaturę, wilgotność względną i poziom CO2 w kanałach powietrznych. Na podstawie temperatury i wilgotności obliczany jest punkt rosy. Czujnik ten będzie działał najlepiej, jeśli zostanie zamontowany na prostym odcinku kanału wentylacyjnego. Unikaj instalacji w strefach turbulentnego powietrza w pobliżu filtrów, wentylatorów, wężownic chłodzących itp. Ustaw czujnik prawidłowo względem kierunku przepływu powietrza. Bardziej szczegółowe informacje można znaleźć w instrukcji montażu.
Technologia czujnika NDIR
Do pomiaru poziomu CO2 wykorzystywana jest technologia NDIR, czyli niedyspersyjnej podczerwieni. Technologia ta zapewnia niski koszt cyklu życia oraz precyzyjną i stabilną długoterminową pracę. Czujnik ten posiada trzy wyjścia analogowe. Każdy z nich przesyła jedną z mierzonych wartości. Np. domyślnie wyjście 1 będzie przesyłać napięcie 0 V przy 0°C i 10 V przy 50°C. Każda wartość wyjściowa zmienia się proporcjonalnie w zależności od zmierzonej temperatury, wilgotności lub stężenia CO2. Zmierzona temperatura jest dostępna na wyjściu 1, wilgotność względna na wyjściu 2, a stężenie CO2 na wyjściu 3.
Skrócony czas instalacji
Do podłączenia tego czujnika wystarczy jedno złącze RJ45 ! Komunikacja Modbus RTU oraz zasilanie 24 VDC są połączone jednym kablem UTP - nazywamy to Power over Modbus lub PoM . Wszystkie zmierzone wartości są dostępne za pośrednictwem komunikacji Modbus RTU. Aby ułatwić okablowanie, zalecamy użycie zasilacza Sentera 24 VDC ze złączem RJ45. Zasilacze te zapewniają ochronę przed zwarciem, przeciążeniem i przepięciem. Napięcie zasilania 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.
Łatwy w użyciu!
Czujnik ten nie wymaga konfiguracji. Po zainstalowaniu jest gotowy do użycia. W przypadku większości aplikacji wystarczą ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pomocą komunikacji Modbus RTU. Na przykład można wybrać inny typ wyjścia, aby był kompatybilny z innymi urządzeniami: 0-10 VDC / 0-20 mA / 0-100% PWM. Mapa rejestrów Modbus zapewnia pełny przegląd wszystkich regulowanych ustawień.
Automatyczna kalibracja
Algorytm samokalibracji logiki ABC jest domyślnie włączony. Algorytm ten przeznaczony jest do stosowania w zastosowaniach, w których stężenie CO2 spadnie do zewnętrznych warunków otoczenia (400 ppm) co najmniej raz (15 minut) w ciągu 7 dni, co zwykle ma miejsce w okresach niezamieszkania. Czujnik osiągnie swoją dokładność operacyjną po 25 godzinach ciągłej pracy pod warunkiem, że był wystawiony na działanie powietrza o poziomie referencyjnym otoczenia przy stężeniu 400 ppm ± 10 ppm CO2.
Kanały powietrzne

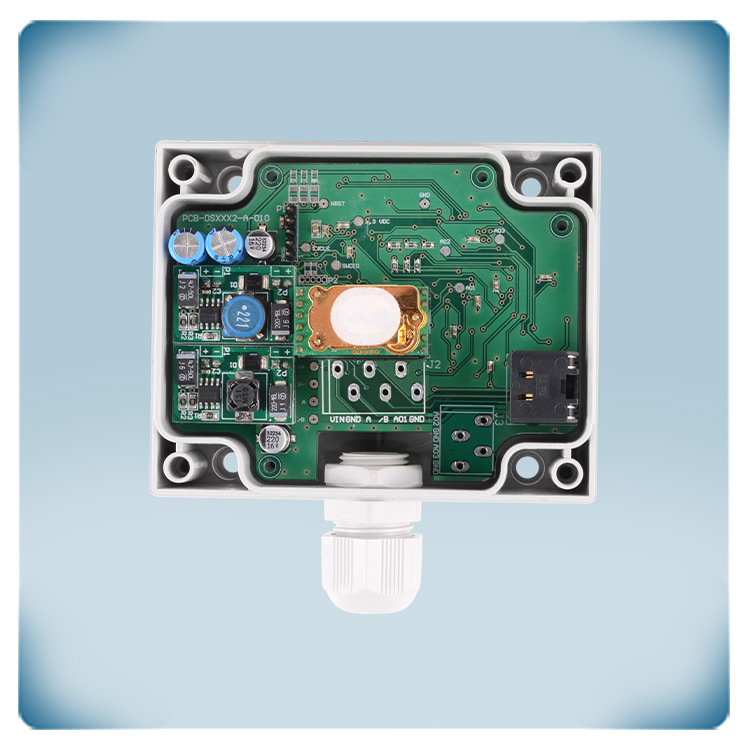

Obudowa jest zoptymalizowana do pomiarów CO2 w kanałach powietrznych. Zapewnia stopień ochrony IP54 przed wnikaniem kurzu i wilgoci. Element czujnikowy jest zintegrowany z sondą czujnika kanałowego. Sonda ta ma otwór umożliwiający bezpośredni kontakt pomiędzy przepływem powietrza a elementem czujnikowym. Sonda czujnika zapewnia stopień ochrony IP20.
Wysoka jakość
Każdy czujnik jest kalibrowany i testowany w naszej fabryce. Używamy wysokiej jakości elementów sensorowych i komponentów. Zapewnia to długoterminową stabilność i dokładność tego przetwornika HVAC.
