Regulator kanałowy temperatury | wilgotności | CO2 | zasilanie AC-DC
Opis produktu
Regulator kanałowy CO2 służy do pomiaru stężenia dwutlenku węgla w kanałach wentylacyjnych. Kontrola wentylacji oparta na stężeniu CO2 skutecznie zmniejsza zużycie energii elektrycznej. Ten czujnik CO2 może także mierzyć temperaturę i wilgotność względną. Kontroluje jedno wyjście analogowe lub modulowane na podstawie zmierzonej temperatury, wilgotności i dwutlenku węgla.
Może być stosowany bezpośrednio do sterowania silnikami EC, wentylatorami lub napędami przepustnic powietrza. Można wybrać wyjście 0-10 VDC, 0-20 mA lub 0-100% PWM. Wartość wyjściowa jest również dostępna za pośrednictwem Modbus RTU. Napięcie zasilania czujnika temperatury, wilgotności i CO2 15–24 VAC ± 10% / 18–34 VDC.
Oprogramowanie jest łatwe do aktualizacji i zmiany wszystkich ustawień można wprowadzać za pośrednictwem Modbus RTU.
Dodatkowe specyfikacje i opis
Zoptymalizowany dla kanałów powietrznych

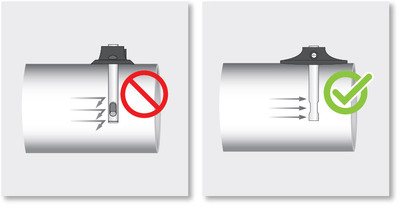

Ludzie podczas oddychania wytwarzają CO2 lub dwutlenek węgla. To sprawia, że stężenie CO2 jest dobrym wskaźnikiem obłożenia i poziomu aktywności w danej przestrzeni. W wielu zastosowaniach czujniki CO2 służą jako wskaźnik wymagań wentylacyjnych. Ten przetwornik HVAC mierzy temperaturę, wilgotność względną i poziom CO2 w kanałach powietrznych. Na podstawie temperatury i wilgotności obliczany jest punkt rosy. Czujnik ten będzie działał najlepiej, jeśli zostanie zamontowany na prostym odcinku kanału wentylacyjnego. Unikaj instalacji w strefach turbulentnego powietrza w pobliżu filtrów, wentylatorów, wężownic chłodzących itp. Ustaw czujnik prawidłowo względem kierunku przepływu powietrza. Bardziej szczegółowe informacje można znaleźć w instrukcji montażu.
Technologia czujnika NDIR
Do pomiaru poziomu CO2 wykorzystywana jest technologia NDIR, czyli niedyspersyjnej podczerwieni. Technologia ta zapewnia niski koszt cyklu życia oraz precyzyjną i stabilną długoterminową pracę. Czujnik ten posiada trzy wyjścia analogowe. Każdy z nich przesyła jedną z mierzonych wartości. Np. domyślnie wyjście 1 będzie przesyłać napięcie 0 V przy 0°C i 10 V przy 50°C. Każda wartość wyjściowa zmienia się proporcjonalnie w zależności od zmierzonej temperatury, wilgotności lub stężenia CO2. Zmierzona temperatura jest dostępna na wyjściu 1, wilgotność względna na wyjściu 2, a stężenie CO2 na wyjściu 3.
Jak to działa?
Ten czujnik ma trzy wyjścia analogowe. Każdy z nich transmituje jedną z mierzonych wartości. Np. domyślnie wyjście 1 przesyła 0 V przy 0°C i 10 V przy 50°C. Każda wartość wyjściowa zmienia się proporcjonalnie w funkcji zmierzonej temperatury lub wilgotności względnej. Domyślnie zmierzona temperatura jest dostępna przez wyjście 1, a wilgotność względna przez wyjście 2. Wyjście 3 jest domyślnie wyłączone, ale może również przesyłać temperaturę lub wilgotność względną.
Łatwy w użyciu!
Czujnik ten nie wymaga konfiguracji. Po zainstalowaniu jest gotowy do użycia. W przypadku większości aplikacji wystarczą ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pomocą komunikacji Modbus RTU. Na przykład można wybrać inny typ wyjścia, aby był kompatybilny z innymi urządzeniami: 0-10 VDC / 0-20 mA / 0-100% PWM. Mapa rejestrów Modbus zapewnia pełny przegląd wszystkich regulowanych ustawień.
Automatyczna kalibracja
Algorytm samokalibracji logiki ABC jest domyślnie włączony. Algorytm ten przeznaczony jest do stosowania w zastosowaniach, w których stężenie CO2 spadnie do zewnętrznych warunków otoczenia (400 ppm) co najmniej raz (15 minut) w ciągu 7 dni, co zwykle ma miejsce w okresach niezamieszkania. Czujnik osiągnie swoją dokładność operacyjną po 25 godzinach ciągłej pracy pod warunkiem, że był wystawiony na działanie powietrza o poziomie referencyjnym otoczenia przy stężeniu 400 ppm ± 10 ppm CO2.
Kanały powietrzne
Obudowa jest zoptymalizowana do pomiarów CO2 w kanałach powietrznych. Zapewnia stopień ochrony IP54 przed wnikaniem kurzu i wilgoci. Element czujnikowy jest zintegrowany z sondą czujnika kanałowego. Sonda ta ma otwór umożliwiający bezpośredni kontakt pomiędzy przepływem powietrza a elementem czujnikowym. Sonda czujnika zapewnia stopień ochrony IP20.
Wysoka jakość
Każdy czujnik jest kalibrowany i testowany w naszej fabryce. Używamy wysokiej jakości elementów sensorowych i komponentów. Zapewnia to długoterminową stabilność i dokładność tego przetwornika HVAC.
