Przetwornik różnicy ciśnień z wyś. | 0-2000 Pa | zasilanie DC
Opis produktu
Przetwornik różnicy ciśnień ma dwa oddzielne czujniki ciśnienia oraz wyświetlacz i jest przeznaczony do pomiaru różnicy ciśnień (Pa), przepływu powietrza (m³ / h) lub prędkości powietrza (m / s) w systemach HVAC. Pomiary prędkości powietrza można uzyskać podłączając zewnętrzną rurkę Pitota (PSET-PTx-200).
Obok siedmiosegmentowego wyświetlacza LED cztery diody LED wyraźnie wskazują stan czujnika różnicy ciśnień i mierzone wartości. budynków. Czujnik różnicy ciśnień z tej serii jest najczęściej stosowany w centralach wentylacyjnych lub podobnych systemach z dwoma wentylatorami, w których wymagane są oddzielne pomiary przepływu powietrza.
Jest wyposażony w pełni cyfrowy czujnik ciśnienia o wysokiej rozdzielczości. Różnicę ciśnienia i wszystkie inne parametry można ustawić za pomocą połączenia Modbus RTU. Ten czujnik wymaga napięcia zasilania 18–34 VDC. Może być stosowany do poniary ciśnienia od 0 do 2000 Pa.
Dodatkowe specyfikacje i opis
Idealny do systemów wentylacyjnych

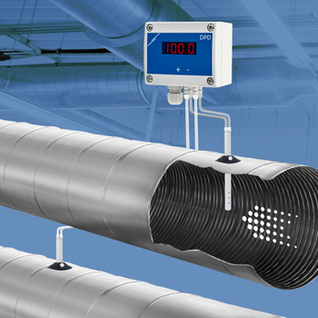

Ten czujnik mierzy natężenie przepływu powietrza w dwóch różnych punktach jednocześnie. Może służyć do monitorowania ilości powietrza nawiewanego i usuwanego w systemach wentylacyjnych lub rekuperacyjnych (WRG).
Ten czujnik mierzy natężenie przepływu powietrza w dwóch różnych punktach jednocześnie. Może służyć do monitorowania ilości powietrza nawiewanego i usuwanego w systemach wentylacyjnych lub rekuperacyjnych (WRG).
Łatwy w obsłudze!
Ten czujnik nie wymaga żadnej konfiguracji. Po zainstalowaniu jest gotowy do natychmiastowego użycia. W przypadku większości aplikacji wystarczające są ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pośrednictwem protokołu Modbus RTU.
Ten czujnik nie wymaga żadnej konfiguracji. Po zainstalowaniu jest gotowy do natychmiastowego użycia. W przypadku większości aplikacji wystarczające są ustawienia domyślne. W razie potrzeby ustawienia można dostosować za pośrednictwem protokołu Modbus RTU.
Wysoka jakość
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Ten materiał jest odporny na ciepło, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Dysze przyłącza ciśnieniowego są wykonane z aluminium. Obudowa czujnika zapewnia stopień ochrony IP65 przed wnikaniem brudu i wody. Ten czujnik można zamontować na ścianie.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Ten materiał jest odporny na ciepło, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Dysze przyłącza ciśnieniowego są wykonane z aluminium. Obudowa czujnika zapewnia stopień ochrony IP65 przed wnikaniem brudu i wody. Ten czujnik można zamontować na ścianie.
A co z przepływem powietrza lub prędkością powietrza?
Na podstawie pomiaru różnicy ciśnień można obliczyć strumień objętości powietrza [m³ / h] lub prędkość powietrza [m / s]. Aby obliczyć przepływ powietrza na podstawie współczynnika K wentylatora, należy użyć zestawu połączeniowego typu PSET-PVC-200 lub PSET-QF-200. Ten zestaw przyłączeniowy może być również używany do pomiaru różnicy ciśnień. Za pomocą zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200 obliczyć przepływ powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m / s].
Na podstawie pomiaru różnicy ciśnień można obliczyć strumień objętości powietrza [m³ / h] lub prędkość powietrza [m / s]. Aby obliczyć przepływ powietrza na podstawie współczynnika K wentylatora, należy użyć zestawu połączeniowego typu PSET-PVC-200 lub PSET-QF-200. Ten zestaw przyłączeniowy może być również używany do pomiaru różnicy ciśnień. Za pomocą zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200 obliczyć przepływ powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m / s].
Wyświetlacz LED
Zmierzone wartości są przesyłane przez wyjścia analogowe i komunikację Modbus RTU. Obie wartości są wyświetlane naprzemiennie na 7-segmentowym wyświetlaczu LED. Wyświetlacz można dezaktywować przez Modbus RTU.
Zmierzone wartości są przesyłane przez wyjścia analogowe i komunikację Modbus RTU. Obie wartości są wyświetlane naprzemiennie na 7-segmentowym wyświetlaczu LED. Wyświetlacz można dezaktywować przez Modbus RTU.
Jakiego napięcia zasilania potrzebuję?
Ten czujnik wymaga napięcia zasilania 24 VDC. W naszym programie mamy zasilacze impulsowe, które zamieniają 230 V na 24 V.
Ten czujnik wymaga napięcia zasilania 24 VDC. W naszym programie mamy zasilacze impulsowe, które zamieniają 230 V na 24 V.
