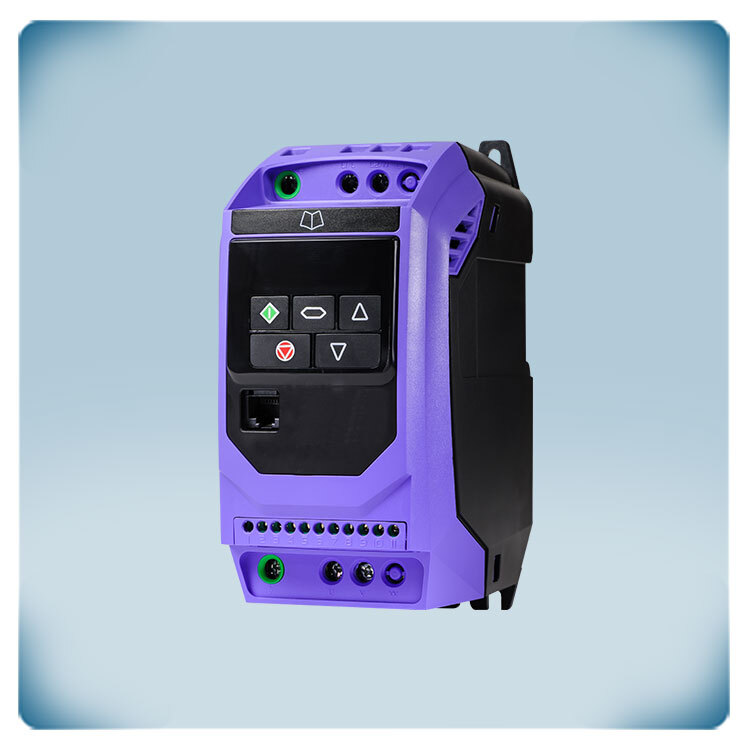

Przemiennik częstotliwości | falownik | 1,2 А | 0,37 kW | IP20
Opis produktu
Ten przemiennik częstotliwości steruje silnikami 400 V. Napięcie zasilania wynosi 400 VAC. Maksymalny prąd silnika wynosi 1,2 A. Prędkość silnika można ustawić za pomocą intuicyjnej klawiatury lub wejść.
Konfiguracja jest uproszczona dzięki 14 podstawowym parametrom i funkcjom makra aplikacji. Ten przemiennik częstotliwości może sterować wentylatorami lub pompami w zastosowaniach HVAC.
Obudowa może być zamontowana na szynie DIN w szafie elektrycznej. Zapewnia ochronę IP20 przed wnikaniem kurzu.
Ten przemiennik częstotliwości może sterować trójfazowymi silnikami 400 V IE3, IE4, silnikami z magnesami trwałymi, bezszczotkowymi silnikami prądu stałego lub synchronicznymi silnikami reluktancyjnymi.
Zintegrowany filtr EMC to klasa C1.
Kod producenta: ODE-3-140012-3F12
Dodatkowe specyfikacje i opis
Prosta, bezstopniowa regulacja prędkości
Bezstopniowy regulator prędkości reguluje jedynie napięcie silnika. Oprócz napięcia silnika przetwornica częstotliwości reguluje również częstotliwość silnika. Z jednej strony zaletą jest optymalne sterowanie silnikiem i bardziej energooszczędna praca. Z drugiej strony istnieją wyższe koszty i konieczność ustawienia niektórych niezbędnych parametrów przed uruchomieniem. Możliwość regulacji napięcia i częstotliwości silnika zapewnia dodatkowe możliwości sterowania, a tym samym dodatkowe parametry. Aby urządzenie było jak najbardziej przyjazne dla użytkownika, stworzono funkcje makr aplikacyjnych. Najważniejsze ustawienia pogrupowane są w 14 podstawowych parametrów, które znajdują się na karcie pomocniczej w obudowie.
Przyspieszenie rozruchowe silników trójfazowych (3x 400 VAC)
Ta przetwornica częstotliwości steruje trójfazowymi (3x 400 VAC) silnikami indukcyjnymi z kondensatorem ciągłym lub z zacienionym biegunem. Wymaga trójfazowego napięcia zasilania (3x 400 VAC) i jest przeznaczony do zastosowań, w których nie jest wymagany wysoki moment rozruchowy. Typowe zastosowania obejmują wentylatory, dmuchawy, pompy odśrodkowe (baseny), wyciągi dymu, regulatory przepływu powietrza itp. W tej przetwornicy częstotliwości zastosowano rewolucyjną strategię sterowania silnikiem, aby zapewnić niezawodny i inteligentny rozruch silników trójfazowych (3x 400 VAC). Aby zapewnić niezawodny rozruch silników trójfazowych (3x 400 VAC), przetwornica częstotliwości najpierw przyspiesza napięcie silnika do napięcia znamionowego, utrzymując stałą częstotliwość rozruchu, a następnie zmniejsza częstotliwość i napięcie do żądanego punktu pracy. Ta metoda przyspieszania jest porównywalna z przyspieszaniem przy rozruchu.
Obudowa IP20 do montażu na szynie DIN lub powierzchniowo
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego. Konstrukcja pozwala na montaż na szynie DIN lub na płaskiej powierzchni. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem brudu i wilgoci. Zalecamy montaż urządzenia w szafie sterowniczej i zapewnienie, aby temperatura otoczenia utrzymywała się w zakresie -10 do 40°C.
Przykładowe zastosowanie falowników

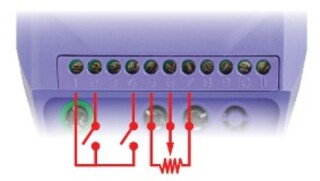

W tym przykładzie zastosowania wyjaśniono, jak kontrolować prędkość wentylatora. T1 zasila T2 i T4 napięciem 24V. Lewy styk (T2) uruchamia/zatrzymuje wentylator. Gdy prawy styk (T4) jest zwarty, wentylator pracuje z zadaną stałą prędkością (regulowaną w parametrze 20). Gdy prawy styk jest rozwarty, prędkość wentylatora można regulować ręcznie za pomocą potencjometru 10K lub, w zależności od wymagań, za pomocą czujnika HLK (sygnał 0-10 V). Schemat obwodu po prawej stronie pokazuje podłączenie potencjometru 10K. T5 służy do zasilania napięciem 10 V, jeśli podłączony jest potencjometr 10 K, natomiast T6 i T7 można wykorzystać do wyboru prędkości za pomocą sygnału analogowego. Po wykonaniu okablowania wprowadź dane techniczne podłączonego silnika w parametrach 1 - 10. Można teraz uruchomić silnik!
Modulacja szerokości impulsów
Przemienniki częstotliwości kontrolują napięcie i częstotliwość silnika za pomocą technologii zwanej modulacją szerokości impulsu. Technologia ta przekształca dostarczane napięcie przemienne na napięcie stałe. Przetwornica częstotliwości posiada szynę prądu stałego, którą można postrzegać jako bufor magazynujący dostępną energię. Ta pamięć buforowa jest wypełniana zarówno napięciem zasilającym (poprzez prostownik), jak i energią regeneracyjną silnika, która powraca podczas hamowania. To napięcie stałe jest przekształcane z powrotem na rodzaj napięcia przemiennego przez tranzystory IGBT. Tranzystory IGBT lub tranzystory bipolarne z izolowaną bramką to tranzystory bipolarne z izolowaną końcówką bramki, które mogą przełączać wysoki prąd elektryczny z dużą prędkością. Dzięki inteligentnemu sterowaniu IGBT można regulować zarówno napięcie silnika, jak i częstotliwość silnika. Umożliwia to optymalną kontrolę silnika i energooszczędną pracę.
Wbudowany filtr EMC klasy C1 w standardzie
Wadą przełączanych tranzystorów IGBT o wysokiej częstotliwości jest to, że obciążają one sieć elektryczną sygnałami zakłócającymi o wyższych harmonicznych (obciążenie EMC). Aby zminimalizować to obciążenie sieci, standardowo montowany jest filtr EMC klasy C1. Ta przetwornica częstotliwości jest również wyposażona w zintegrowany czoper hamowania. Umożliwia to podłączenie rezystora hamującego, aby w razie potrzeby skrócić czas opóźnienia. Czujniki Sentera HVAC można podłączyć poprzez wejście analogowe lub komunikację Modbus RTU.
Bezstopniowy regulator prędkości reguluje jedynie napięcie silnika. Oprócz napięcia silnika przetwornica częstotliwości reguluje również częstotliwość silnika. Z jednej strony zaletą jest optymalne sterowanie silnikiem i bardziej energooszczędna praca. Z drugiej strony istnieją wyższe koszty i konieczność ustawienia niektórych niezbędnych parametrów przed uruchomieniem. Możliwość regulacji napięcia i częstotliwości silnika zapewnia dodatkowe możliwości sterowania, a tym samym dodatkowe parametry. Aby urządzenie było jak najbardziej przyjazne dla użytkownika, stworzono funkcje makr aplikacyjnych. Najważniejsze ustawienia pogrupowane są w 14 podstawowych parametrów, które znajdują się na karcie pomocniczej w obudowie.
Przyspieszenie rozruchowe silników trójfazowych (3x 400 VAC)
Ta przetwornica częstotliwości steruje trójfazowymi (3x 400 VAC) silnikami indukcyjnymi z kondensatorem ciągłym lub z zacienionym biegunem. Wymaga trójfazowego napięcia zasilania (3x 400 VAC) i jest przeznaczony do zastosowań, w których nie jest wymagany wysoki moment rozruchowy. Typowe zastosowania obejmują wentylatory, dmuchawy, pompy odśrodkowe (baseny), wyciągi dymu, regulatory przepływu powietrza itp. W tej przetwornicy częstotliwości zastosowano rewolucyjną strategię sterowania silnikiem, aby zapewnić niezawodny i inteligentny rozruch silników trójfazowych (3x 400 VAC). Aby zapewnić niezawodny rozruch silników trójfazowych (3x 400 VAC), przetwornica częstotliwości najpierw przyspiesza napięcie silnika do napięcia znamionowego, utrzymując stałą częstotliwość rozruchu, a następnie zmniejsza częstotliwość i napięcie do żądanego punktu pracy. Ta metoda przyspieszania jest porównywalna z przyspieszaniem przy rozruchu.
Obudowa IP20 do montażu na szynie DIN lub powierzchniowo
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego. Konstrukcja pozwala na montaż na szynie DIN lub na płaskiej powierzchni. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem brudu i wilgoci. Zalecamy montaż urządzenia w szafie sterowniczej i zapewnienie, aby temperatura otoczenia utrzymywała się w zakresie -10 do 40°C.
Przykładowe zastosowanie falowników
W tym przykładzie zastosowania wyjaśniono, jak kontrolować prędkość wentylatora. T1 zasila T2 i T4 napięciem 24V. Lewy styk (T2) uruchamia/zatrzymuje wentylator. Gdy prawy styk (T4) jest zwarty, wentylator pracuje z zadaną stałą prędkością (regulowaną w parametrze 20). Gdy prawy styk jest rozwarty, prędkość wentylatora można regulować ręcznie za pomocą potencjometru 10K lub, w zależności od wymagań, za pomocą czujnika HLK (sygnał 0-10 V). Schemat obwodu po prawej stronie pokazuje podłączenie potencjometru 10K. T5 służy do zasilania napięciem 10 V, jeśli podłączony jest potencjometr 10 K, natomiast T6 i T7 można wykorzystać do wyboru prędkości za pomocą sygnału analogowego. Po wykonaniu okablowania wprowadź dane techniczne podłączonego silnika w parametrach 1 - 10. Można teraz uruchomić silnik!
Modulacja szerokości impulsów
Przemienniki częstotliwości kontrolują napięcie i częstotliwość silnika za pomocą technologii zwanej modulacją szerokości impulsu. Technologia ta przekształca dostarczane napięcie przemienne na napięcie stałe. Przetwornica częstotliwości posiada szynę prądu stałego, którą można postrzegać jako bufor magazynujący dostępną energię. Ta pamięć buforowa jest wypełniana zarówno napięciem zasilającym (poprzez prostownik), jak i energią regeneracyjną silnika, która powraca podczas hamowania. To napięcie stałe jest przekształcane z powrotem na rodzaj napięcia przemiennego przez tranzystory IGBT. Tranzystory IGBT lub tranzystory bipolarne z izolowaną bramką to tranzystory bipolarne z izolowaną końcówką bramki, które mogą przełączać wysoki prąd elektryczny z dużą prędkością. Dzięki inteligentnemu sterowaniu IGBT można regulować zarówno napięcie silnika, jak i częstotliwość silnika. Umożliwia to optymalną kontrolę silnika i energooszczędną pracę.
Wbudowany filtr EMC klasy C1 w standardzie
Wadą przełączanych tranzystorów IGBT o wysokiej częstotliwości jest to, że obciążają one sieć elektryczną sygnałami zakłócającymi o wyższych harmonicznych (obciążenie EMC). Aby zminimalizować to obciążenie sieci, standardowo montowany jest filtr EMC klasy C1. Ta przetwornica częstotliwości jest również wyposażona w zintegrowany czoper hamowania. Umożliwia to podłączenie rezystora hamującego, aby w razie potrzeby skrócić czas opóźnienia. Czujniki Sentera HVAC można podłączyć poprzez wejście analogowe lub komunikację Modbus RTU.
