Przemiennik częstotliwości | falownik | 10,5 A | 1,1 kW | IP66
Opis produktu
Seria FI-E11 to przemienniki częstotliwości, które mogą sterować dowolnym typem silnika prądu przemiennego. Od płynnej regulacji prędkości po stopniowe sterowanie silnikiem.
Za pomocą tych urządzeń można sterować IE3, IE4, magnesami stałymi, bezszczotkowymi silnikami prądu stałego i synchronicznymi reluktancyjnymi silnikami.
Posiadają obudowę o stopniu ochrony IP66 i są przeznaczone do trudnych warunków lub bezpośredniego montażu na maszynie. Są pyłoszczelne z możliwością zmywania.
Wymagają napięcia zasilania 1-fazowego IN 200-240 V AC i generują regulowaną moc wyjściową w kierunku silnika: 1-fazowy 230 VAC / 10,5 A / 1,1 kW, z wewnętrznym filtrem EMC.
Kod producenta: ODE-3 -220105-1F4A-01
Dodatkowe specyfikacje i opis
Przyjazna dla użytkownika regulacja prędkości obrotowej
Regulator prędkości obrotowej zmiennej steruje jedynie napięciem silnika. Przemiennik częstotliwości natomiast reguluje zarówno napięcie, jak i częstotliwość zasilania silnika. Z jednej strony zapewnia to optymalne sterowanie silnikiem i bardziej energooszczędną pracę. Z drugiej strony wiąże się z wyższymi kosztami oraz koniecznością ustawienia kilku niezbędnych parametrów przed uruchomieniem urządzenia. Możliwość regulacji zarówno napięcia, jak i częstotliwości silnika daje dodatkowe możliwości sterowania, a tym samym wymaga ustawienia większej liczby parametrów. Aby uczynić urządzenie jak najbardziej przyjaznym dla użytkownika, stworzono funkcje makr aplikacyjnych. Najważniejsze ustawienia zostały pogrupowane w 14 podstawowych parametrach, które można znaleźć na karcie pomocy umieszczonej na obudowie.

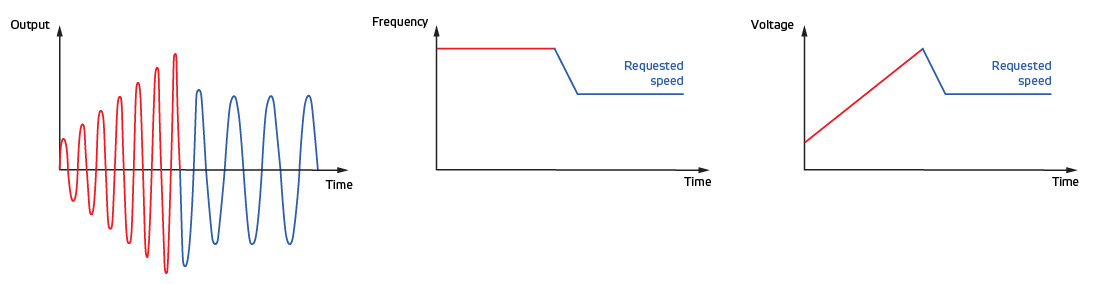

Przyspieszenie kickstart dla jednofazowych silników
Przyspieszenie kickstart dla jednofazowych silników
Ten przemiennik częstotliwości steruje jednofazowymi silnikami indukcyjnymi z kondensatorem pracy lub silnikami z biegunami cieniowanymi. Wymaga jednofazowego napięcia zasilającego (110–240 VAC) i został zaprojektowany do zastosowań, w których nie jest wymagany wysoki moment rozruchowy. Typowe zastosowania to wentylatory, dmuchawy, pompy odśrodkowe (np. basenowe), wyciągi dymu, regulatory przepływu powietrza itp. Przemiennik ten wykorzystuje rewolucyjną strategię sterowania silnikiem, aby zapewnić niezawodny i inteligentny rozruch silników jednofazowych. Aby zagwarantować niezawodny start, urządzenie najpierw zwiększa napięcie silnika do jego wartości znamionowej, utrzymując stałą częstotliwość rozruchową, a dopiero potem zmniejsza częstotliwość i napięcie do pożądanego punktu pracy. Ta metoda przyspieszenia jest porównywalna do rozruchu typu „kickstart”. Silniki jednofazowe mogą być napędzane tylko w jednym kierunku obrotów.
Wodoodporna obudowa do pracy w trudnych warunkach
Obudowa została zaprojektowana w celu ochrony elektroniki nawet w trudnych warunkach środowiskowych lub w zastosowaniach zewnętrznych. Zapewnia stopień ochrony IP66 przed wnikaniem wody, brudu i zanieczyszczeń. Dzięki temu możliwy jest bezpośredni montaż przemiennika częstotliwości na instalacji, również w miejscach, gdzie stosowane są myjki wysokociśnieniowe. Eliminuje to konieczność stosowania osobnej szafy elektrycznej. Zaleca się jednak chronienie urządzenia przed śniegiem i bezpośrednim nasłonecznieniem.
Przykład zastosowania
Przykład zastosowania
W tym przykładzie opisano, jak regulować prędkość wentylatora. T1 zasila T2 i T4 napięciem 24V. Lewy styk (T2) odpowiada za uruchamianie i zatrzymywanie wentylatora. Gdy prawy styk (T4) jest zamknięty, wentylator pracuje z wcześniej zdefiniowaną stałą prędkością (ustawianą w parametrze 20). Gdy ten styk jest otwarty, prędkość wentylatora może być regulowana ręcznie za pomocą potencjometru 10K lub automatycznie – na podstawie zapotrzebowania – przez czujnik HVAC (sygnał 0–10 V). Schemat połączeń po prawej stronie przedstawia sposób podłączenia potencjometru 10K. T5 dostarcza napięcie 10V dla potencjometru, natomiast T6 i T7 mogą być używane do regulacji prędkości wentylatora za pomocą sygnału analogowego. Po zakończeniu okablowania należy wprowadzić dane techniczne podłączonego silnika w parametrach 1–10. Silnik jest teraz gotowy do uruchomienia!
Modulacja szerokości impulsu (PWM)
Modulacja szerokości impulsu (PWM)
Przemienniki częstotliwości regulują napięcie i częstotliwość silnika za pomocą technologii zwanej modulacją szerokości impulsu (PWM). Technologia ta przekształca dostarczone napięcie przemienne na napięcie stałe. Przemiennik częstotliwości posiada magistralę prądu stałego (DC-bus), którą można porównać do zbiornika buforowego magazynującego dostępną energię. Zbiornik ten zasilany jest zarówno przez napięcie zasilające (za pośrednictwem prostownika), jak i przez energię regeneracyjną zwracaną przez silnik podczas hamowania. To napięcie stałe jest następnie przekształcane z powrotem w coś na kształt napięcia przemiennego przez tranzystory IGBT. IGBT (ang. Insulated Gate Bipolar Transistors) to bipolarne tranzystory z izolowaną bramką, zdolne do szybkiego przełączania dużych prądów. Dzięki inteligentnemu sterowaniu IGBT możliwa jest regulacja zarówno napięcia, jak i częstotliwości silnika, co pozwala na jego optymalną kontrolę i energooszczędną pracę.
Standardowy wbudowany filtr EMC klasy C1
Standardowy wbudowany filtr EMC klasy C1
Jednym z efektów ubocznych działania IGBT przełączających z dużą częstotliwością jest emisja zakłóceń elektromagnetycznych (EMC), które zanieczyszczają sieć elektryczną wyższymi harmonicznymi. Aby zminimalizować to zjawisko, urządzenie jest standardowo wyposażone w filtr EMC klasy C1. Dodatkowo przemiennik częstotliwości posiada zintegrowany moduł hamowania (chopper), co umożliwia podłączenie rezystora hamującego i skrócenie czasu zatrzymania, jeśli zajdzie taka potrzeba. Czujniki HVAC firmy Sentera można podłączać zarówno przez wejście analogowe, jak i za pośrednictwem komunikacji Modbus RTU.
