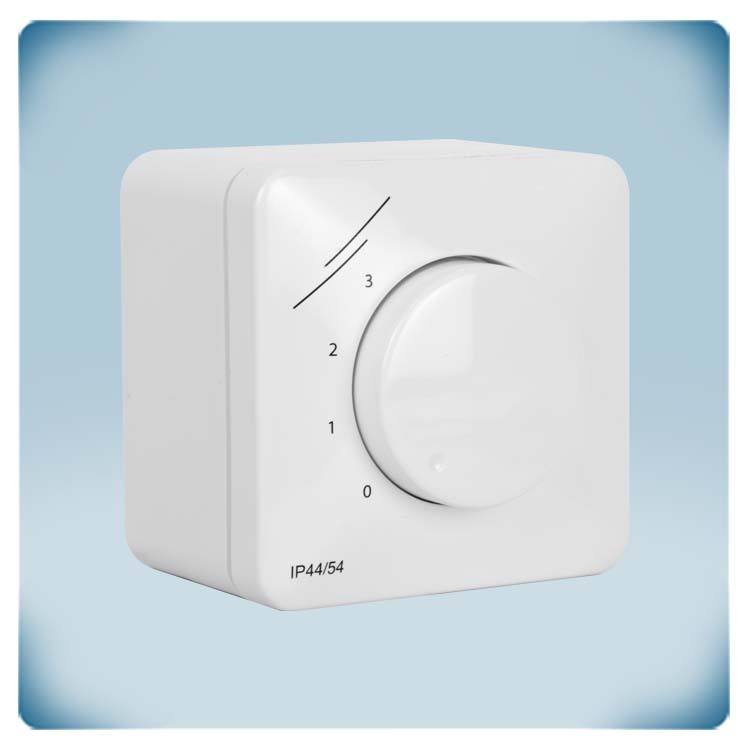

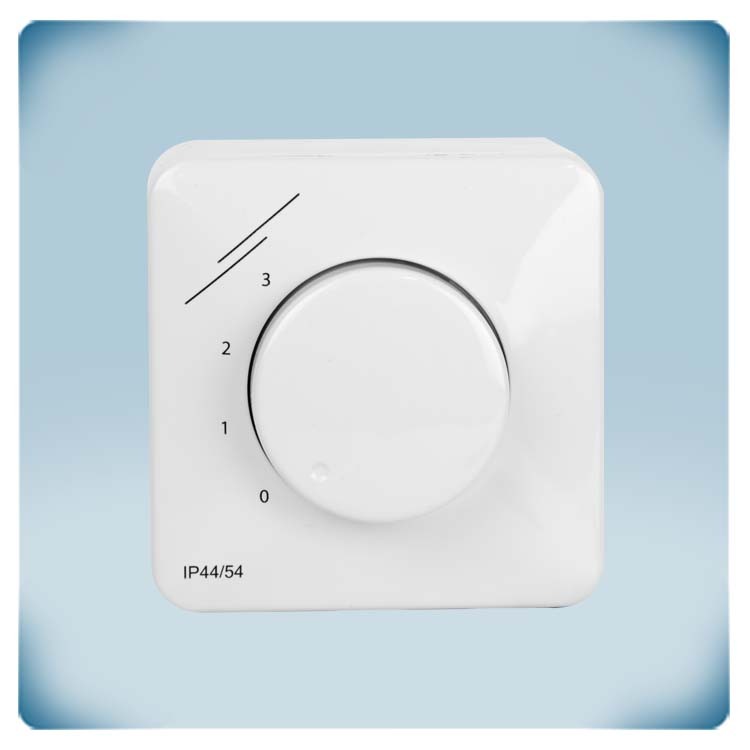

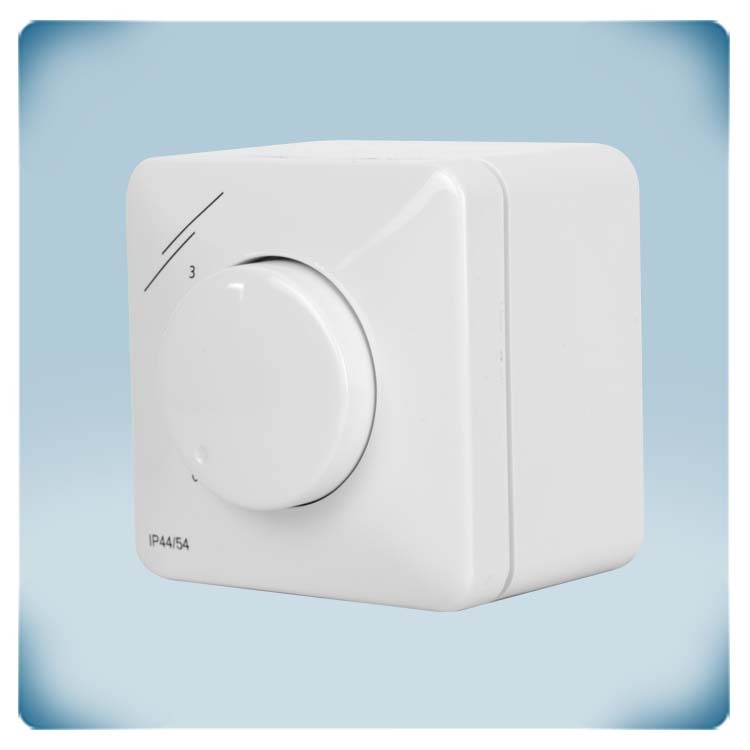

Przełącznik dla wentylatora EC z 3 pozycjami i pozycją WYŁ.
Opis produktu
Popraw kontrolę wentylacji za pomocą SMT-D-4P-EM, 3-stopniowego przełącznika sterującego zaprojektowanego w celu optymalizacji sterowania prędkością wentylatora EC, siłownikami przepustnic, regulatorami prędkości wentylatorów AC lub przetwornicami częstotliwości. SMT-D-4P-EM oferuje wszechstronną kontrolę, zapewniając trzy stałe pozycje, które upraszczają proces regulacji prędkości wentylatora. Te stałe pozycje zapewniają łatwą optymalizację i pozwalają łatwo znaleźć idealną prędkość dla konkretnych wymagań wentylacyjnych.
Jedną z wyróżniających się cech tego przełącznika sterującego są regulowane sygnały wyjściowe. Sygnał wyjściowy w pozycji 1 można dostosować w zakresie 3–7 VDC, w pozycji 2 w zakresie 5–9 VDC, a w pozycji 3 stale zapewnia pełne napięcie wejściowe, zwykle 10 VDC.
SMT-D-4P-EM ma pozycję WYŁ. Zapewnia to wygodę wyłączania systemu w razie potrzeby, zapewniając pełną kontrolę nad środowiskiem wentylacyjnym.
Zaprojektowana z myślą o trwałości, bryzgoszczelna obudowa SMT-D-4P-EM umożliwia montaż wpuszczany (IP44) lub montaż powierzchniowy (IP54). Dzięki temu niezależnie od preferowanej metody instalacji urządzenie pozostanie wystarczająco wytrzymałe, aby wytrzymać różne czynniki środowiskowe. Zaufaj konstrukcji SMT-D-4P-EM, aby zapewnić optymalną wydajność w każdym ustawieniu.
Dodatkowe specyfikacje i opis

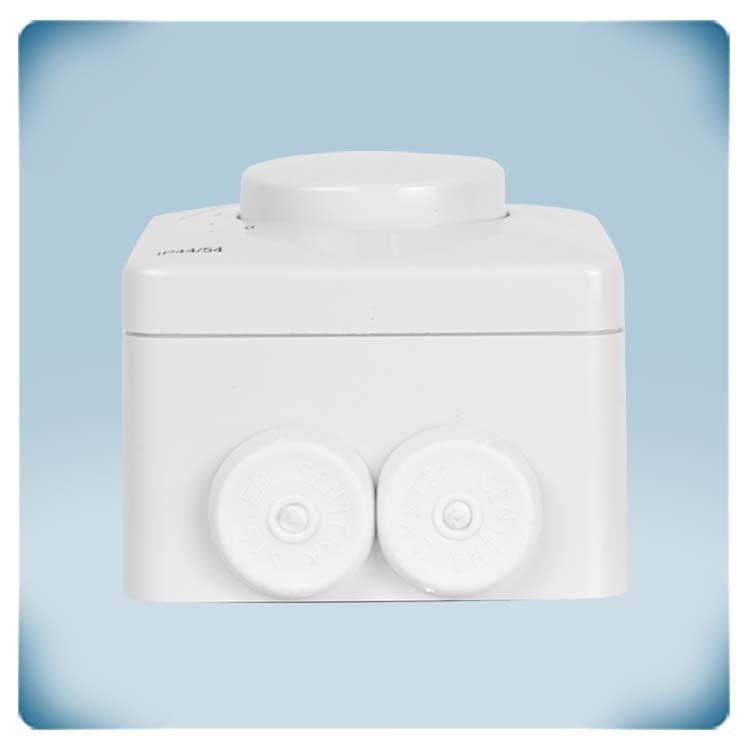

Jedna obudowa, różne możliwości montażu
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego ASA. Materiał ten jest odporny na promieniowanie UV, chroni przed uderzeniami i ładnie wygląda. Chroni elektronikę przed wnikaniem kurzu, brudu i wody. Stopień ochrony to IP44 przy montażu wpuszczanym i IP54 przy montażu natynkowym.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego ASA. Materiał ten jest odporny na promieniowanie UV, chroni przed uderzeniami i ładnie wygląda. Chroni elektronikę przed wnikaniem kurzu, brudu i wody. Stopień ochrony to IP44 przy montażu wpuszczanym i IP54 przy montażu natynkowym.
Płynna regulacja czy stopniowa?
Aby za każdym razem móc bardzo precyzyjnie regulować sygnał odniesienia, najlepiej wybrać potencjometr z płynną regulacją. Czasami jednak wskazane jest ograniczenie wyboru do kilku poziomów. Za pomocą potencjometru SMT-D można dowolnie regulować 2 z 3 położeń za pomocą wbudowanych trymerów. Najwyższe ustawienie jest zawsze takie samo jak napięcie wejściowe.
Aby za każdym razem móc bardzo precyzyjnie regulować sygnał odniesienia, najlepiej wybrać potencjometr z płynną regulacją. Czasami jednak wskazane jest ograniczenie wyboru do kilku poziomów. Za pomocą potencjometru SMT-D można dowolnie regulować 2 z 3 położeń za pomocą wbudowanych trymerów. Najwyższe ustawienie jest zawsze takie samo jak napięcie wejściowe.

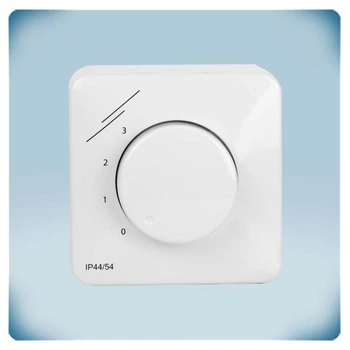

Ustawienia

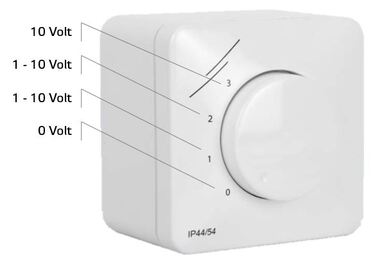

Ten przełącznik sterujący ma pozycję OFF. W pozycji 0 napięcie wyjściowe wynosi 0 VDC.
Ten przełącznik sterujący ma pozycję OFF. W pozycji 0 napięcie wyjściowe wynosi 0 VDC.
Sygnał wejściowy
Potrzebujesz więc „źródła”, które może dostarczyć ten sygnał wejściowy do potencjometru. Większość urządzeń Sentera, które działają w oparciu o analogowy sygnał sterujący, np B. elektroniczne regulatory prędkości lub przetwornice częstotliwości mają wyjście, na którym dostępne jest napięcie wyjściowe. Może on następnie trafić do potencjometru i (częściowo) wrócić jako sygnał odniesienia.
Potrzebujesz więc „źródła”, które może dostarczyć ten sygnał wejściowy do potencjometru. Większość urządzeń Sentera, które działają w oparciu o analogowy sygnał sterujący, np B. elektroniczne regulatory prędkości lub przetwornice częstotliwości mają wyjście, na którym dostępne jest napięcie wyjściowe. Może on następnie trafić do potencjometru i (częściowo) wrócić jako sygnał odniesienia.
Wentylatory z silnikami EC
Silnik komutowany elektronicznie (EC) zazwyczaj posiada wirnik składający się z magnesów trwałych, który obraca się wewnątrz lub wokół stojana. Zintegrowany regulator prędkości wentylatora wytwarza w uzwojeniach stojana prąd elektryczny, którego siła zmienia się w zależności od sygnału sterującego 0-10 V. Ten prąd elektryczny wytwarza wirujące pole magnetyczne, do którego ustawiają się magnesy trwałe, napędzając w ten sposób pracę silnika EC. Główne zalety silników EC w porównaniu z silnikami prądu przemiennego to wyższa efektywność energetyczna, długa żywotność, niższy poziom hałasu i mniejsze zakłócenia elektromagnetyczne (EMI).
Sterowanie silnikiem EC
Aby zapewnić optymalną funkcjonalność, silnik EC opiera się na sygnale sterującym, który określa żądaną prędkość wentylatora. Ten sygnał sterujący może być cyfrowy, wykorzystujący komunikację Modbus RTU, lub analogowy, zwykle w zakresie od 0 do 10 woltów. SMT-D-3P-AL ręcznie generuje taki sygnał w stopniowanych odstępach.
Co to jest 3-stopniowy przełącznik sterujący?
Napięcie wyjściowe tego przełącznika sterującego zmienia się w zależności od położenia pokrętła. Napięcie wyjściowe jest podzielone na trzy stopnie. Ten przełącznik sterujący steruje wentylatorami EC lub siłownikami przepustnic w trzech krokach. Może także zdalnie sterować regulatorami prędkości wentylatorów AC (na przykład serią EVS lub MVS firmy Sentera) lub przetwornicami częstotliwości (seria FI-E) w trzech krokach. Ten przełącznik sterujący można zainstalować w salonie, natomiast regulator prędkości wentylatora znajduje się w pomieszczeniu technicznym lub szafce elektrycznej.
Regulowane poziomy wyjściowe
W niektórych zastosowaniach pożądane jest dostosowanie sygnału sterującego w celu uzyskania optymalnej prędkości wentylatora. Sygnał sterujący pozycji 1 i pozycji 2 można regulować, natomiast sygnał pozycji 3 jest stały. Dla regulowanych położeń SMT-D-4P-EM posiada wewnętrzne trymery umożliwiające ustawienie sygnału w zakresie od 1 do 10 VDC. Pozycja 3 jest zawsze równa napięciu zasilania, tj. 10 VDC.
