Potencjometr z sygnałem wyjściowym 0-10 VDC / 0-20 mA / PWM.

Kod artykułu MTV-1-010-CP
GTIN 0.540.100.300.892.8
Numer Introstata 84.14.80.80
Kategoria Potencjometry zasilane napięciem 230 VAC
Aktualne zapasy 24 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

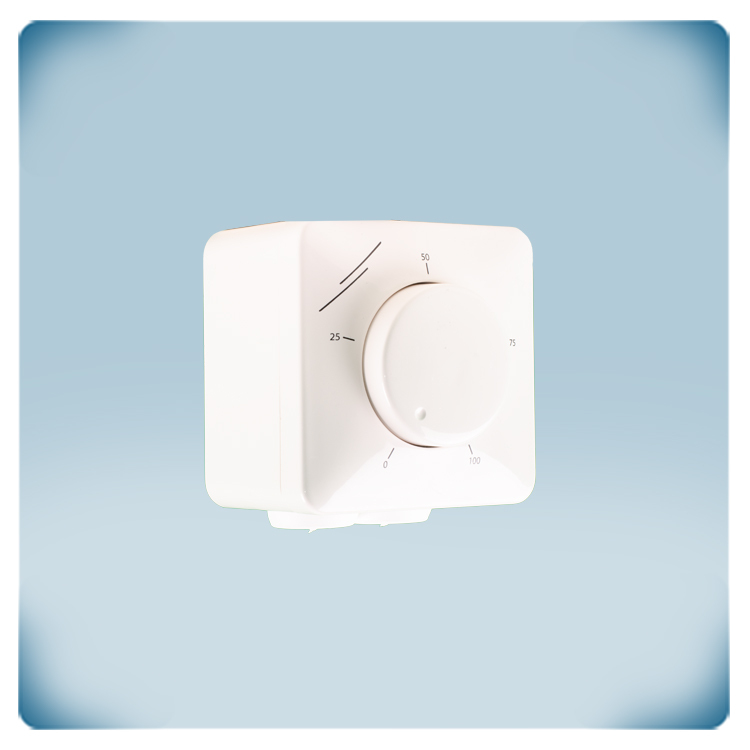

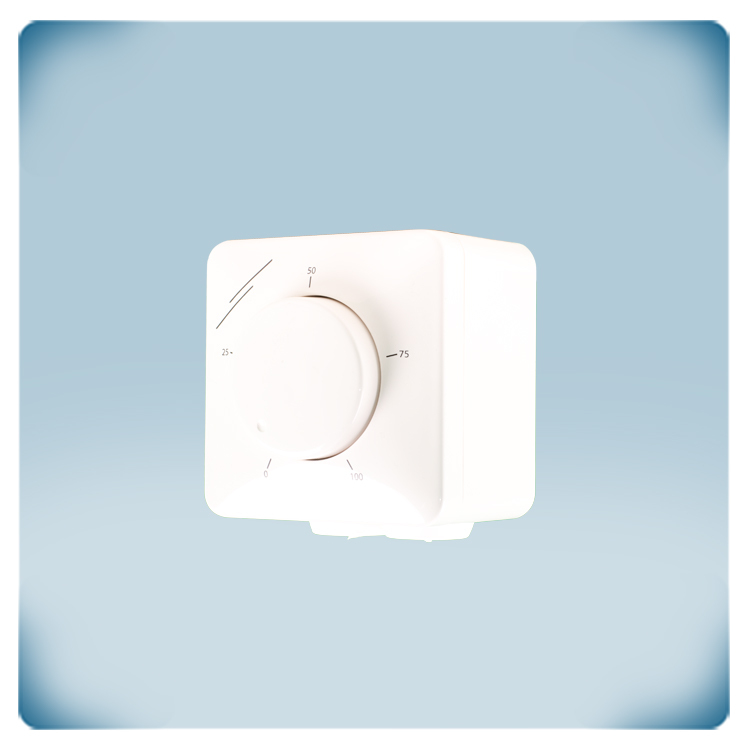

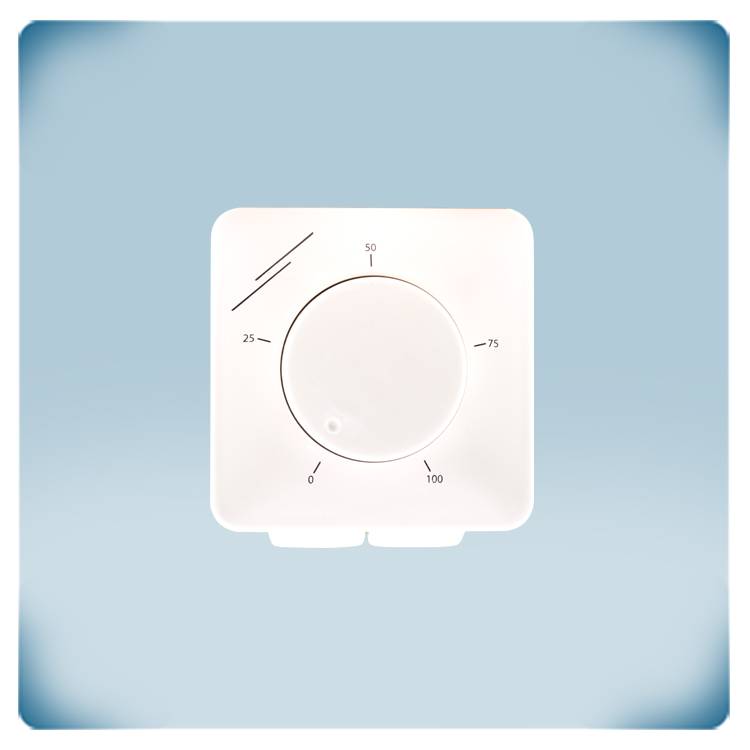

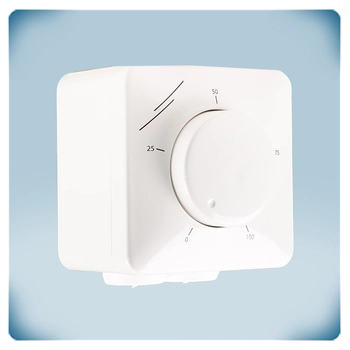

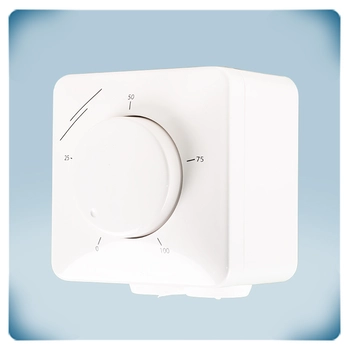

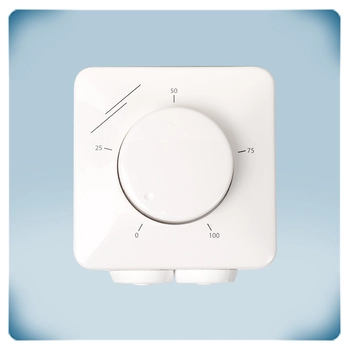

Przedstawiamy potencjometr MTV-1-010-CP – proste, ale skuteczne rozwiązanie do ręcznego sterowania wentylatorami EC, regulatorami prędkości wentylatorów AC lub siłownikami przepustnic. Dzięki zasilaniu 230 VAC potencjometr ten zapewnia ciągły zmienny sygnał wyjściowy, który można łatwo regulować za pomocą pokrętła w celu płynnego sterowania wentylacją.

MTV-1-010-CP upraszcza obsługę systemu dzięki stykowi bezpotencjałowemu do zdalnego włączania i wyłączania, zwiększając praktyczność konfiguracji wentylacji. Funkcja zworek zapewnia możliwość wyboru opcji wyjściowych, umożliwiając wybór pomiędzy typami wyjściowymi 1-10 VDC, 2-20 mA lub 10-100% PWM w zależności od konkretnych wymagań.

Bez wysiłku dostosuj sterowanie wentylacją. Dwa wewnętrzne trymery umożliwiają regulację minimalnej (Vmin) i maksymalnej (Vmax) wartości wyjściowej w zakresie odpowiednio 10-70% i 30-100%. Zapewnia to precyzyjną kontrolę nad systemem wentylacji bez niepotrzebnej komplikacji.

MTV-1-010-CP został zaprojektowany z myślą o trwałości i posiada bryzgoszczelną obudowę odpowiednią do montażu wpuszczanego (IP44) i powierzchniowego (IP54). Zapewnia to niezawodność w zróżnicowanych warunkach środowiskowych.

Aby zwiększyć jego praktyczność, potencjometr posiada wbudowany przełącznik z funkcją włączania/wyłączania, wykorzystujący styk bezpotencjałowy w skrajnym lewym położeniu. Funkcjonalność ta umożliwia włączanie i wyłączanie urządzeń zewnętrznych.

Dodatkowe specyfikacje i opis


Czy można sterować także innymi urządzeniami za pomocą sygnału 0-10 VDC?
Na przykład regulatory prędkości wentylatorów AC i siłowniki przepustnic z wejściem analogowym 0-10 V mogą regulować prędkość wentylatorów za pomocą potencjometru. Potencjometr nadaje się do wszystkich zastosowań, w których wymagany jest sygnał odniesienia 1-10 VDC.

Jak można regulować prędkość wentylatora EC?
Prędkość wentylatora EC można ustawić potencjometrem MTV-1-010-NA. Wentylator EC ma wejście analogowe 0-10 VDC. Za pomocą tego wejścia można płynnie regulować prędkość za pomocą potencjometru.

regulacja obrotów
Bez pozycji OFF
W niektórych przypadkach wymagane jest ze względów technicznych lub prawnych zapewnienie minimalnego dopływu powietrza w każdych okolicznościach. Ponieważ ten potencjometr nie ma pozycji OFF, sygnał sterujący nigdy nie osiągnie 0 V. Nawet gdy pokrętło jest w pozycji minimalnej (obrócone w kierunku przeciwnym do ruchu wskazówek zegara), sygnał sterujący będzie miał wartość minimalną zbliżoną do 0 VDC.

Łatwe do podłączenia!
Potencjometr potrzebuje napięcia zasilania 230 VAC. Urządzenie można stosować zarówno do montażu podtynkowego, jak i natynkowego.

Regulowane poziomy minimalne i maksymalne

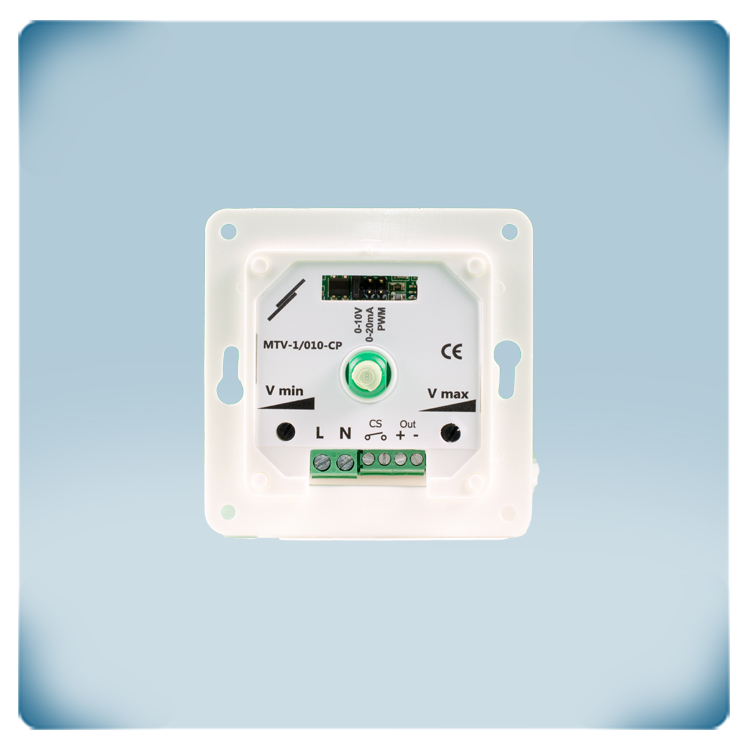

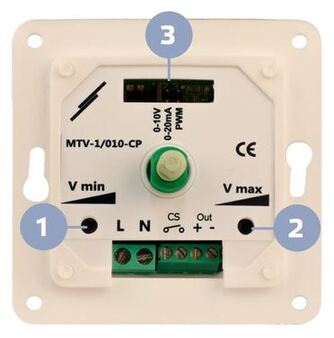

Niektóre silniki EC nie są w stanie obsłużyć zbyt niskich sygnałów sterujących. Czasami wentylator jest zbyt duży lub zbyt mocny. W takich zastosowaniach górną i dolną granicę wyjścia potencjometru można regulować za pomocą trymerów. Minimalną wartość wyjściową można ustawić za pomocą trymera Vmin (1). Maksymalną wartość wyjściową można ustawić za pomocą trymera Vmax (2). Wartości minimalne można regulować w zakresie 1–7 VDC / 2–14 mA / 10–70% PWM, a wartości maksymalne mieszczą się w zakresie 3–10 VDC / 6–20 mA / 30–100% PWM.

Napięcie zasilania 230VAC
Potencjometr ten działa przy napięciu zasilania 230 VAC i wytwarza trzy rodzaje bezstopniowego sygnału wyjściowego: 0–10 VDC, 0–20 mA lub 0–100% PWM. Napięcie zasilania 230 VAC jest powszechne w wielu systemach elektrycznych, co umożliwia łatwe podłączenie MTV bezpośrednio do sieci bez konieczności stosowania modułu zasilacza. Sygnał sterujący 0–10 VDC jest najpowszechniejszą metodą stosowaną w branży HVAC do kontrolowania różnych parametrów, takich jak prędkość wentylatora EC, położenie zaworów lub inne elementy systemów elektronicznych. Sygnał sterujący 0–10 VDC odpowiada zakresowi żądanych ustawień. Na przykład, jeśli masz system wymagający modulacji lub regulacji, ten typ sygnału sterującego można zinterpretować jako reprezentujący zakres od 0% do 100% żądanego parametru. Sygnał 0 V może wskazywać ustawienie minimalne, natomiast sygnał 10 V może oznaczać ustawienie maksymalne.

Obudowa

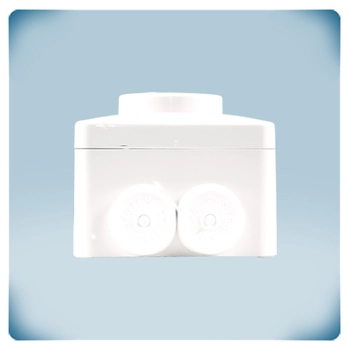

Potencjometr posiada obudowę naścienną wykonaną z wytrzymałego tworzywa ASA w kolorze kremowym (RAL 9010). Wybór materiału zapewnia odporność na promieniowanie UV i zapewnia ochronę przed kurzem, rozpryskami wody i uderzeniami. Konstrukcja pozwala na wszechstronną instalację na dowolnym typie ściany lub panelu, ponieważ obudowa umożliwia montaż zarówno wpuszczany, jak i powierzchniowy, zapewniając elastyczność instalacji. Stopień ochrony wynosi IP44 w przypadku montażu podtynkowego i IP54 w przypadku montażu natynkowego, co potwierdza jego niezawodność w ochronie elementów wewnętrznych przed czynnikami środowiskowymi. W przypadku montażu wpuszczanego konstrukcja obudowy jest zgodna ze standardowymi europejskimi puszkami ściennymi, zapewniając bezproblemowe dopasowanie. Ogólna solidność obudowy sprawia, że ​​nadaje się ona do montażu w różnego rodzaju ścianach.

Uwagi, recenzje i oceny

23.10.2024
Man tinka tai kad maitinimas 230V ir plius sausas kontaktas, tiek dažniams tiek taip ką nors įjungti išjungti.
14.08.2024
Dažnio keitikliui tinkamiausias pasirinkimas, aktyvavimo kontaktas.
12.03.2024
Dizainas gal jau šiek tiek senstelėjęs, bet galimybės labai naudingos, sausas kontaktas, išėjimai, korpuso montavimo galimybės...
05.12.2023
The product is simple and easy to install and use. It does its job very well.
13.11.2023
Funkcionalumas nerealus, galimybė pasirinkti išėjimo tipą, galimybė pasirinkti minimumą maksimumą man labai patiko.
