Potencjometr | wyjście bezprądowe | Pozycja OFF
Opis produktu
Potencjometr 10 KΩ do sterowania wentylatorami EC. Może również sterować regulatorami prędkości wentylatorów AC lub falownikami, które wymagają analogowego sygnału sterującego.
Ten potencjometr ma wartość rezystancji 0-10 kΩ. Może obsługiwać napięcia zasilania w zakresie od 0 do 24 VDC. Wyjście sterujące (0-10 kΩ) można regulować za pomocą pokrętła w pozycji wyłączonej.
Wyjście bezpotencjałowe może być użyte do wygenerowania zdalnego polecenia start-stop.
Nowoczesna obudowa umożliwia montaż natynkowy (IP44) lub montaż natynkowy (IP54).
Dodatkowe specyfikacje i opis
Ulepszona nowa seria
SDP-X10K-NA jest następcą modelu MTP-X10K-NA firmy Sentera i ma ten sam cel, ale jak każda nowo opracowana seria jest lepsza. Po pierwsze, SDP-X10K-NA wytrzymuje napięcie do 24 VDC, podczas gdy w starym modelu MTP-X10K-NA parametr ten wynosił 12 VDC. Po drugie, uproszczono sposób podłączenia, okablowanie wykonano za pomocą bezśrubowej listwy zaciskowej, a co nie mniej ważne, ulepszono konstrukcję obudowy, aby pasowała do nowoczesnych wnętrz.
Jak to działa?
Wartość wyjściową (0 – 10 KΩ) tego potencjometru można regulować za pomocą pokrętła. Wyjście sterujące może bezpośrednio sterować wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub falownikami (seria FI-E). Np. potencjometr można zamontować w salonie, a regulator prędkości wentylatora w pobliskim pomieszczeniu technicznym.
Napięcie wejściowe
Ten potencjometr ma wartość wyjściową 0 - 10 kΩ. Może obsługiwać napięcia zasilania w zakresie od 0 do 24 VDC.
Np. po podłączeniu do tego potencjometru napięcia zasilającego 10 VDC generuje on sygnał sterujący w zakresie 0 - 10 Volt.
Niezrównana prostota instalacji
SDP-X10K-NA oferuje wyjątkową prostotę instalacji dzięki modułowej, bezśrubowej listwie zaciskowej. To nie tylko skraca czas instalacji, ale także zwiększa wygodę użytkownika, eliminując potrzebę skręcania i dokręcania śrub. Bezśrubowa technologia mocowania zapewnia bezpieczne połączenie bez konieczności ciągłej kontroli lub dokręcania poluzowanych przewodów z powodu zakłóceń, wahań temperatury lub zerwania żyły.
Jedna obudowa z dwoma możliwościami montażu
Potencjometr SDP-X10K-NA nadaje się zarówno do montażu natynkowego, jak i podtynkowego, co oznacza, że można go zainstalować na lub w dowolnym rodzaju ściany – ścianie litej, płycie gipsowo-kartonowej, a nawet panelu drewnianym. Otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych stosowanych do montażu podtynkowego.
Stopień ochrony wynosi IP44 dla montażu podtynkowego i IP54 dla montażu natynkowego.
Ponadto wygląda naprawdę ładnie i pasuje do każdego stylu wnętrza. Czyszczenie jest bardzo proste, wystarczy przetrzeć ją wilgotną szmatką. Nie ma więc potrzeby wybierania dwóch różnych wersji produktu, ponieważ SDP-X10K-NA łączy w sobie obydwa! Wszystko czego potrzebujesz to kilka narzędzi i trochę wiedzy ogólnej i poręczności.

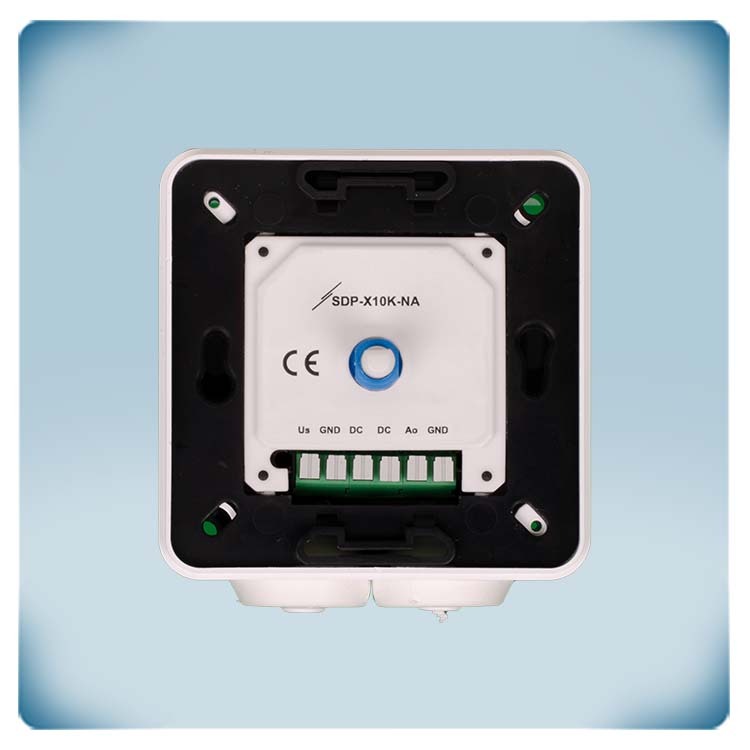

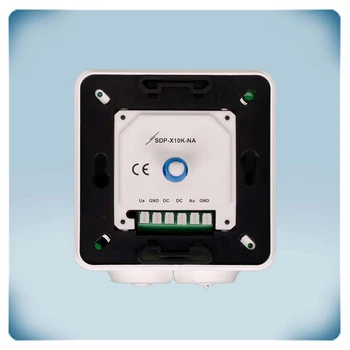

Wyjście suchego styku
Ten potencjometr ma wyjście bezprądowe. To wyjście bezpotencjałowe może być używane do sterowania urządzeniem zewnętrznym (np. przepustnicą) lub do włączania lub wyłączania silnika. Gdy pokrętło potencjometru zostanie obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, styk bezprądowy jest otwarty. Po przekręceniu pokrętła potencjometru zgodnie z ruchem wskazówek zegara styk zamyka się.
Pozycja OFF
Pokrętło znajduje się w pozycji OFF: gdy pokrętło jest obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, klika w pozycji OFF. W pozycji OFF wyjście bezprądowe jest otwarte, a wartość wyjściowa wynosi 0 KΩ.
