Potencjometr sterowania wentylatorem - 85-264 VAC, 50-60 Hz
Opis produktu
Potencjometr wentylatora EC w wersji amerykańskiej. Steruje wentylatorami EC, regulatorami prędkości wentylatorów AC lub siłownikami przepustnic. Napięcie zasilania wynosi 85-264 VAC.
Bezstopniowo zmienny sygnał wyjściowy ustawia się za pomocą pokrętła w pozycji wyłączonej. W pozycji wyłączonej moc wyjściowa wynosi 0%.
Typ wyjścia można wybrać za pomocą przełącznika DIP: 0-10 VDC / 0-20 mA / 0-100% PWM.
Zakres wyjściowy można regulować za pomocą dwóch wewnętrznych regulatorów pomiędzy Vmin (0-40 %) i Vmax (60-100 %).
Dodatkowe specyfikacje i opis
Tryby wyjściowe
Ponieważ USV-8-010-PA posiada trzy tryby wyjściowe – napięcie (0–10 VDC), prąd (0–20 mA) i modulacja szerokości impulsu (PWM), przy czym domyślnie jest to 0–10 VDC, można je wybrać za pomocą zworek.
Urządzenia wykorzystujące sygnał 0–10 VDC są najczęściej spotykane w instalacjach HVAC i są zaprojektowane tak, aby interpretować ten zakres napięcia i odpowiednio dostosowywać swoje działanie. Metoda ta zapewnia ustandaryzowany i precyzyjny sposób przekazywania sygnałów sterujących pomiędzy różnymi komponentami systemu HVAC. Jest często preferowany ze względu na prostotę, niezawodność i łatwość integracji z różnymi systemami sterowania. Zakres sygnału 0-20 mA jest wykorzystywany do sterowania urządzeniami takimi jak czujniki, siłowniki lub inne komponenty w automatyce przemysłowej i systemach sterowania. Modulacja szerokości impulsu to metoda zmiany średniej mocy dostarczanej do urządzenia poprzez kontrolowanie czasu trwania impulsów w serii cykli włączania i wyłączania. W kontekście elektroniki HVAC, PWM jest często stosowany do regulacji prędkości wentylatorów lub silników. Dostosowując szerokość impulsów, można kontrolować moc efektywną dostarczaną do urządzenia, co pozwala na precyzyjną modulację prędkości wentylatorów lub innych podzespołów.
Zielona dioda LED
Zielona kontrolka pracy LED zapala się, gdy pokrętło jest obrócone w kierunku zgodnym z ruchem wskazówek zegara, z dala od pozycji OFF. W pozycji OFF zielona dioda LED jest nieaktywna.
Do czego służy potencjometr HVAC?

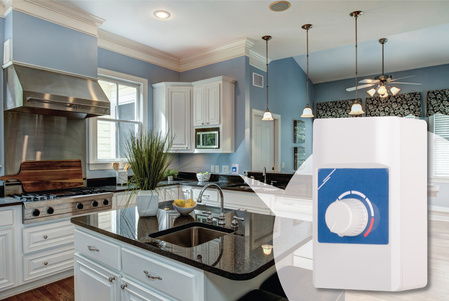

Sygnał sterujący (potencjometr wyjściowy) zwiększa się lub zmniejsza w zależności od położenia pokrętła. Ten sygnał sterujący może bezpośrednio sterować wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub falownikami (seria FI-E). Np. potencjometr można zamontować w salonie, a regulator prędkości wentylatora w pomieszczeniu technicznym lub szafce elektrycznej.
Łatwy montaż
Ten potencjometr wymaga napięcia zasilania z zakresu 85 - 264 VAC. Napięcie wyjściowe wynosi 0 - 10 VDC.
Regulowany poziom minimalny i maksymalny
W niektórych zastosowaniach pożądane jest wyregulowanie dolnej i górnej granicy sygnału sterującego. Niektóre silniki EC lub siłowniki przepustnic nie obsługują zbyt niskich sygnałów sterujących. Dolną granicę sygnału sterującego można regulować za pomocą wbudowanego trymera. Czasami wentylator jest przewymiarowany. W takim przypadku górną granicę sygnału sterującego można zmniejszyć za pomocą maksymalnego trymera. Ograniczy to maksymalną prędkość wentylatora.
Pozycja OFF
Pokrętło znajduje się w pozycji OFF: gdy pokrętło zostanie obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, sygnał sterujący zostanie wyłączony. Gdy pokrętło jest obrócone zgodnie z ruchem wskazówek zegara, klika z pozycji OFF. Sygnał sterujący natychmiast przeskoczy do niskiego poziomu granicznego. W przypadku podłączenia wentylatora EC do potencjometru, uruchomi się on i przyspieszy do niskiej prędkości. Wentylator EC nigdy nie może być włączony z prędkością niższą niż wybrana prędkość minimalna.
Obudowa
Obudowa została zaprojektowana i wyprodukowana we własnym zakresie. Używamy wysokiej jakości tworzywa ABS. Materiał ten jest materiałem ognioodpornym, bardzo wytrzymałym i zapewniającym dobrą ochronę przed uderzeniami. Zapewnia ochronę przed wnikaniem kurzu i wody. Ten regulator prędkości wentylatora można zainstalować na ścianie lub panelu w pomieszczeniu.
