Potencjometr sterowania wentylatorem | 0-10 VDC / 0-20 mA / PWM

Kod artykułu MTV-1-010-PM
GTIN 0.540.100.300.894.2
Numer Introstata 84.14.80.80
Kategoria Potencjometry zasilane napięciem 230 VAC
Aktualne zapasy 41 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Potencjometr MTV-1-010-PM to idealne rozwiązanie do precyzyjnego ręcznego sterowania wentylatorami EC, regulatorami prędkości wentylatorów AC lub siłownikami przepustnic. Zaprojektowany z myślą o wydajności i elastyczności, potencjometr ten działa przy napięciu zasilania 230 VAC, oferując ciągły zmienny sygnał wyjściowy, który można łatwo ustawić za pomocą pokrętła, zapewniając bezproblemową obsługę.

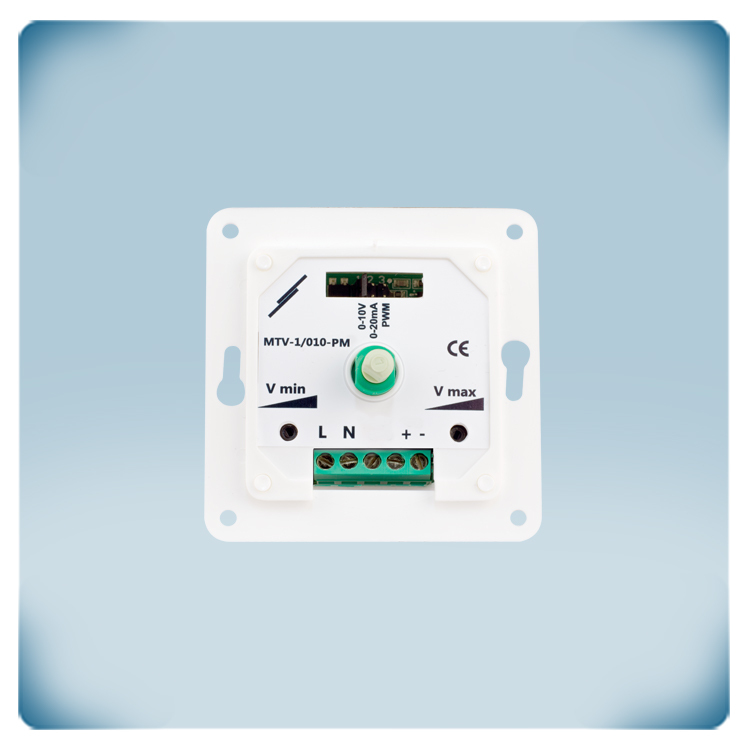

Za pomocą zworki można wybierać spośród różnych typów wyjść, w tym 1–10 VDC, 2–20 mA lub 10–100% PWM, zapewniając możliwość dostosowania do różnorodnych zastosowań. Zakres wyjściowy można dodatkowo dostosować za pomocą dwóch wewnętrznych trymerów, umożliwiających regulację pomiędzy Vmin (10-70%) i Vmax (30-100%).

W pozycji wyłączonej MTV-1-010-PM zapewnia całkowite odcięcie przy wyjściu 0 V, 0 mA lub 0% PWM. Precyzyjnie wykonany MTV-1-010-PM jest dostarczany w bryzgoszczelnej obudowie, nadającej się zarówno do montażu wpuszczanego (IP44), jak i powierzchniowego (IP54). Jego solidna konstrukcja zapewnia trwałość i niezawodność, dzięki czemu jest wszechstronnym wyborem dla różnych środowisk.

Niezależnie od tego, czy potrzebujesz montażu wpuszczanego, czy powierzchniowego, potencjometr MTV-1-010-PM jest przeznaczony do obu tych zastosowań. Popraw kontrolę wentylacji za pomocą urządzenia, dla którego priorytetem jest precyzja, możliwości adaptacji i przyjazna dla użytkownika obsługa.

Dodatkowe specyfikacje i opis


Czy można sterować także innymi urządzeniami za pomocą sygnału 0-10 VDC?
Na przykład regulatory prędkości wentylatorów AC i siłowniki przepustnic z wejściem analogowym 0-10 V mogą regulować prędkość wentylatorów za pomocą potencjometru. Potencjometr nadaje się do wszystkich zastosowań, w których wymagany jest sygnał odniesienia 1-10 VDC.

Jak można regulować prędkość wentylatora EC?
Prędkość wentylatora EC można ustawić potencjometrem MTV-1-010-NA. Wentylator EC ma wejście analogowe 0-10 VDC. Za pomocą tego wejścia można płynnie regulować prędkość za pomocą potencjometru.

sterowanie wentylatorem
Bez pozycji OFF
W niektórych przypadkach wymagane jest ze względów technicznych lub prawnych zapewnienie minimalnego dopływu powietrza w każdych okolicznościach. Ponieważ ten potencjometr nie ma pozycji OFF, sygnał sterujący nigdy nie osiągnie 0 V. Nawet gdy pokrętło jest w pozycji minimalnej (obrócone w kierunku przeciwnym do ruchu wskazówek zegara), sygnał sterujący będzie miał wartość minimalną zbliżoną do 0 VDC.

Łatwe do podłączenia!
Potencjometr potrzebuje napięcia zasilania 230 VAC. Urządzenie można stosować zarówno do montażu podtynkowego, jak i natynkowego.

Regulowane poziomy minimalne i maksymalne

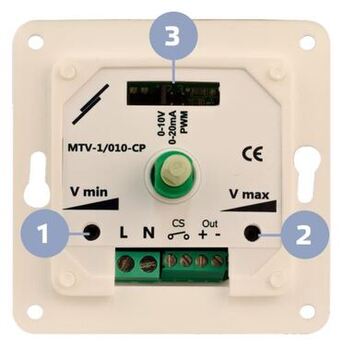

Niektóre silniki EC nie są w stanie obsłużyć zbyt niskich sygnałów sterujących. Czasami wentylator jest zbyt duży lub zbyt mocny. W takich zastosowaniach górną i dolną granicę wyjścia potencjometru można regulować za pomocą trymerów. Minimalną wartość wyjściową można ustawić za pomocą trymera Vmin (1). Maksymalną wartość wyjściową można ustawić za pomocą trymera Vmax (2). Wartości minimalne można regulować w zakresie 1–7 VDC / 2–14 mA / 10–70% PWM, a wartości maksymalne mieszczą się w zakresie 3–10 VDC / 6–20 mA / 30–100% PWM.

Napięcie zasilania 230VAC
Potencjometr ten działa przy napięciu zasilania 230 VAC i wytwarza trzy rodzaje bezstopniowego sygnału wyjściowego: 0–10 VDC, 0–20 mA lub 0–100% PWM. Napięcie zasilania 230 VAC jest powszechne w wielu systemach elektrycznych, co umożliwia łatwe podłączenie MTV bezpośrednio do sieci bez konieczności stosowania modułu zasilacza. Sygnał sterujący 0–10 VDC jest najpowszechniejszą metodą stosowaną w branży HVAC do kontrolowania różnych parametrów, takich jak prędkość wentylatora EC, położenie zaworów lub inne elementy systemów elektronicznych. Sygnał sterujący 0–10 VDC odpowiada zakresowi żądanych ustawień. Na przykład, jeśli masz system wymagający modulacji lub regulacji, ten typ sygnału sterującego można zinterpretować jako reprezentujący zakres od 0% do 100% żądanego parametru. Sygnał 0 V może wskazywać ustawienie minimalne, natomiast sygnał 10 V może oznaczać ustawienie maksymalne.

Obudowa

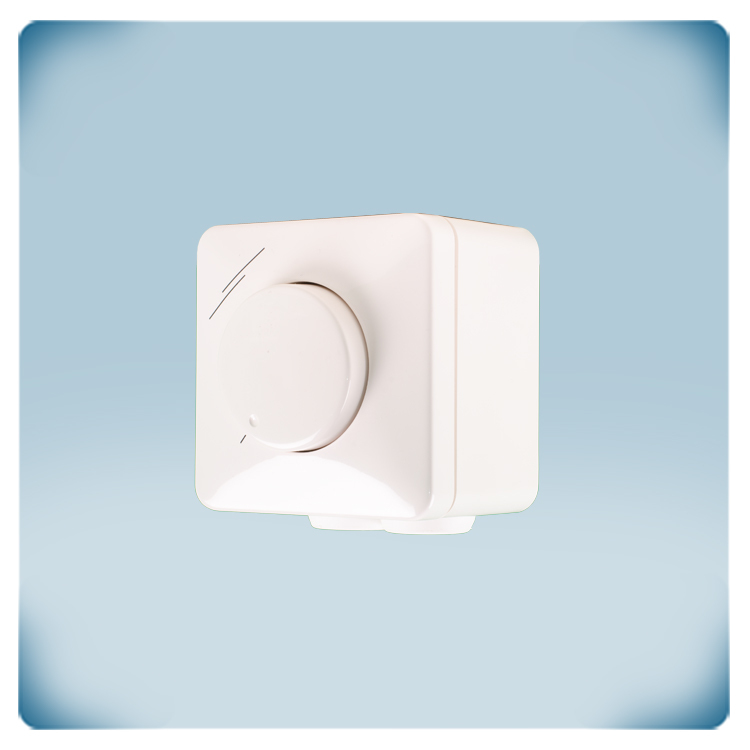

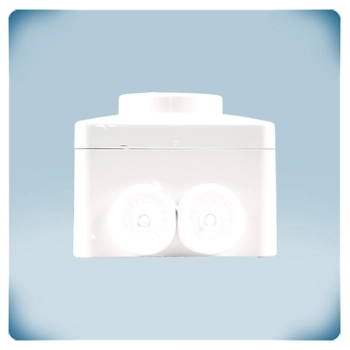

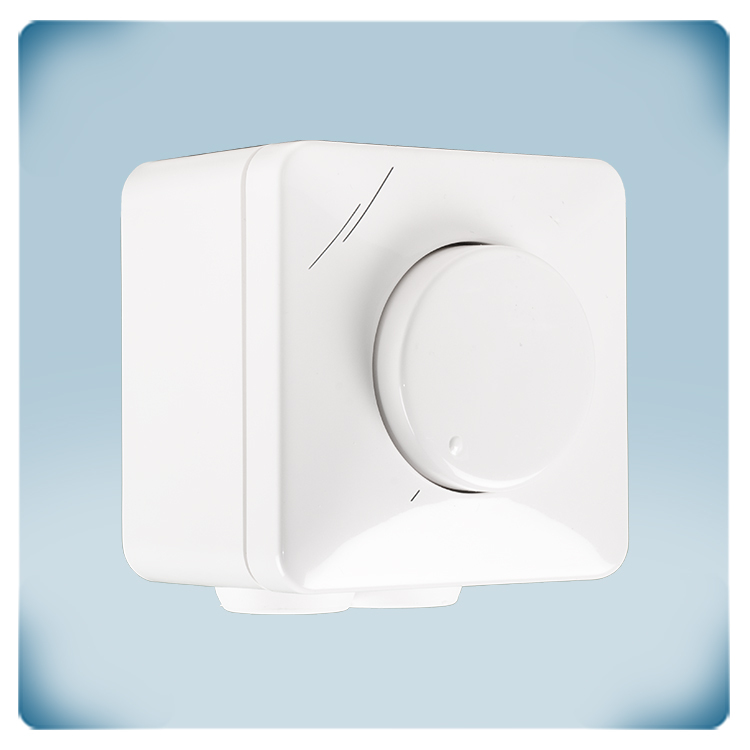

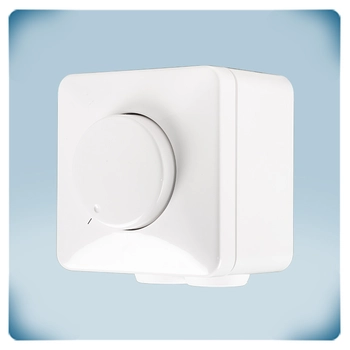

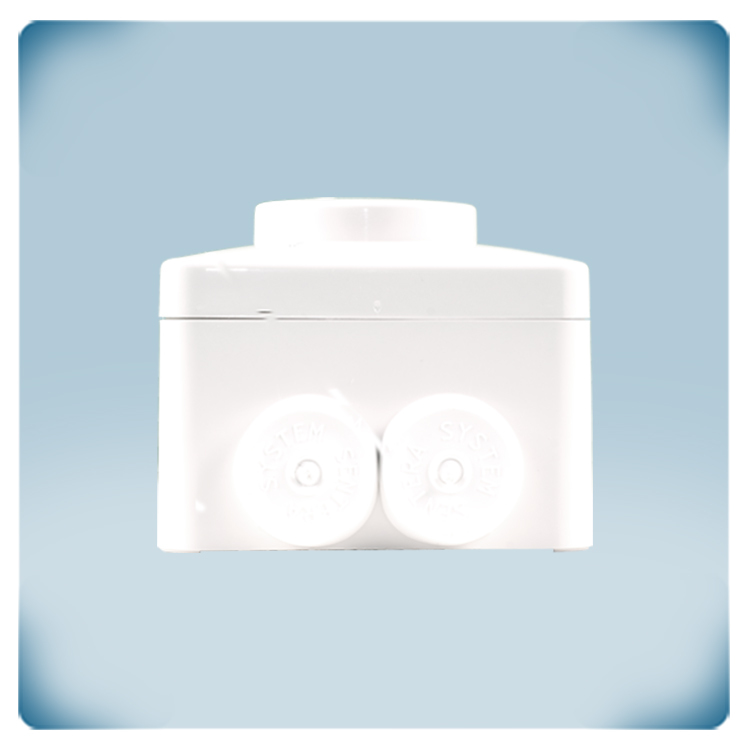

Potencjometr posiada obudowę naścienną wykonaną z wytrzymałego tworzywa ASA w kolorze kremowym (RAL 9010). Wybór materiału zapewnia odporność na promieniowanie UV i zapewnia ochronę przed kurzem, rozpryskami wody i uderzeniami. Konstrukcja pozwala na wszechstronną instalację na dowolnym typie ściany lub panelu, ponieważ obudowa umożliwia montaż zarówno wpuszczany, jak i powierzchniowy, zapewniając elastyczność instalacji. Stopień ochrony wynosi IP44 w przypadku montażu podtynkowego i IP54 w przypadku montażu natynkowego, co potwierdza jego niezawodność w ochronie elementów wewnętrznych przed czynnikami środowiskowymi. W przypadku montażu wpuszczanego konstrukcja obudowy jest zgodna ze standardowymi europejskimi puszkami ściennymi, zapewniając bezproblemowe dopasowanie. Ogólna solidność obudowy sprawia, że ​​nadaje się ona do montażu w różnego rodzaju ścianach.

Uwagi, recenzje i oceny

19.09.2024
Man taip pat patiko kad galima pasirinkti išėjimo signalą trumpikliu, tik šiek tiek dizainas senstelėjas
12.03.2024
Puikus potenciometras, o dar ir išėjimo pasirinkimo galimybė.
05.02.2024
Smooth operation, nice and simple design. Some of the important settings can be easily adjusted via jumper and trimmer. Both flush and surface mounting avalible.
