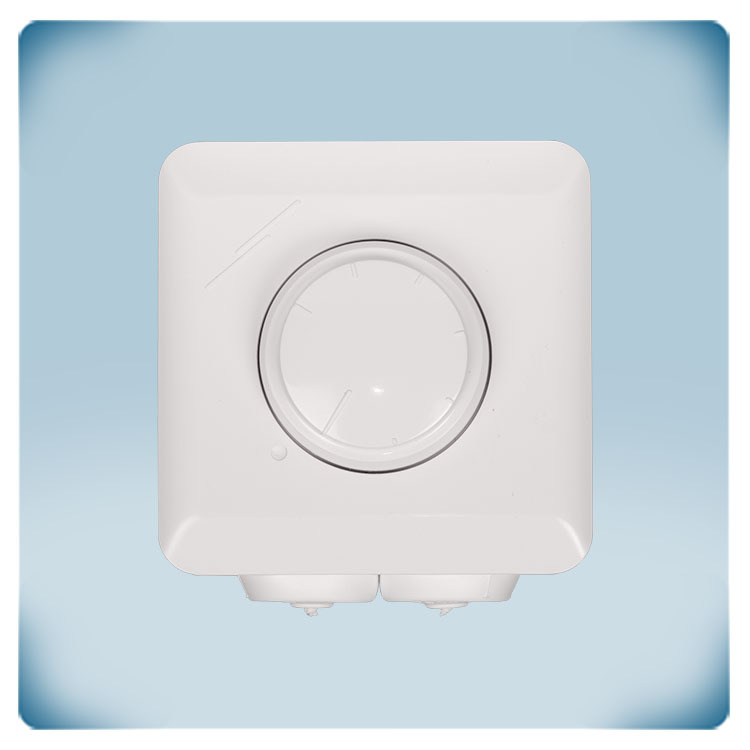

Potencjometr HVAC | wyjście bezprądowe | brak pozycji OFF | 5-24 VDC
Opis produktu
Potencjometr do sterowania wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC lub falownikami. Napięcie zasilania musi mieścić się w zakresie 3 - 15 VDC.
Sygnał wyjściowy zmiennej ciągłej można ustawić za pomocą pokrętła. To pokrętło nie ma pozycji OFF. Gdy pokrętło zostanie obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, sygnał sterujący będzie miał poziom minimalny.
Wysoki i niski poziom można regulować za pomocą dwóch trymerów: Niski poziom w zakresie 10–70% i wysoki poziom w zakresie 30–100%. Wyjście bezpotencjałowe jest otwarte, gdy pokrętło znajduje się w pozycji minimalnej (całkowicie przeciwnie do ruchu wskazówek zegara).
Nowoczesna obudowa umożliwia montaż w zabudowie (IP44) lub natynkowy (IP54).
Dodatkowe specyfikacje i opis

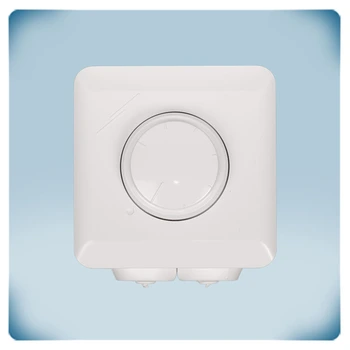

Potencjometr HVAC

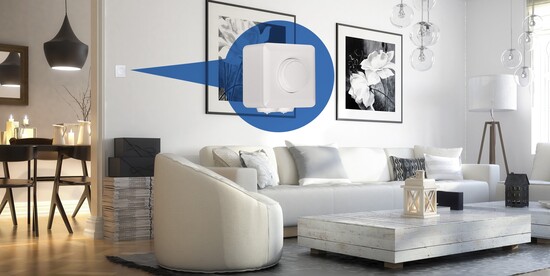

Potencjometr ten generuje wyjście analogowe lub sygnał sterujący do sterowania innymi urządzeniami, takimi jak wentylator EC lub regulator prędkości wentylatora. Sygnał sterujący (wyjście potencjometru) zwiększa się lub zmniejsza w zależności od położenia pokrętła. Ten sygnał sterujący może bezpośrednio sterować wentylatorami EC lub siłownikami przepustnic. Może także zdalnie sterować regulatorami prędkości wentylatorów AC (takimi jak seria EVS lub MVS firmy Sentera) lub przetwornicami częstotliwości (seria FI-E). Na przykład potencjometr ten można zainstalować w salonie, natomiast regulator prędkości wentylatora można umieścić w pomieszczeniu technicznym lub szafce elektrycznej.
Regulowany poziom minimalny i maksymalny
W niektórych zastosowaniach pożądane jest ustawienie dolnej i górnej granicy sygnału sterującego. Niektóre silniki EC lub siłowniki przepustnic nie są w stanie obsłużyć zbyt niskich sygnałów sterujących. Dolną granicę sygnału sterującego można regulować za pomocą wbudowanego trymera regulacji minimalnej. Czasami wentylator jest przewymiarowany. W takim przypadku górną granicę sygnału sterującego można zmniejszyć za pomocą potencjometru regulacji maksymalnej. Spowoduje to ograniczenie maksymalnej prędkości wentylatora.
Zworka do wyboru trybu wyjściowego

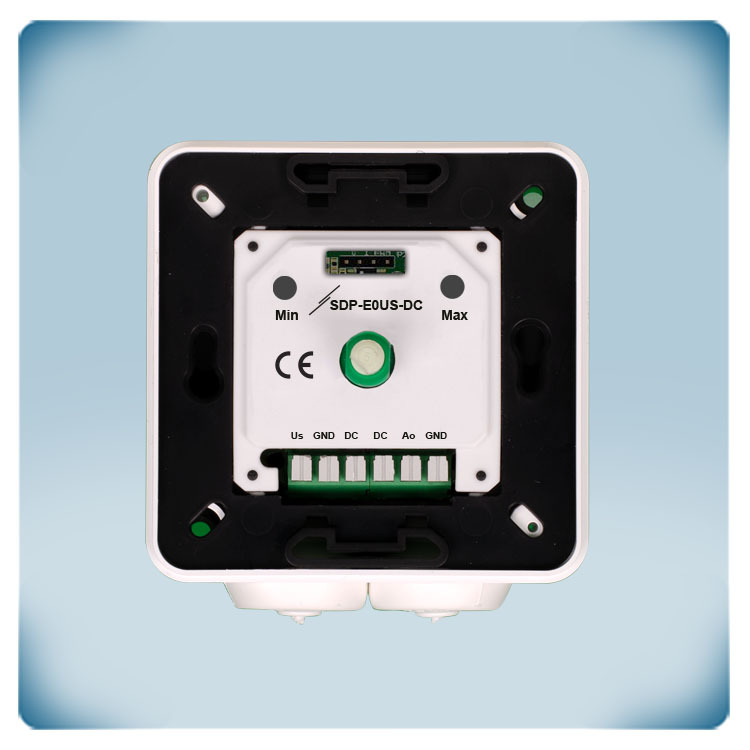

Wybór trybu wyjściowego odbywa się ręcznie za pomocą zworki zakładanej na kołki złącza. Po podłączeniu do pinów 1 i 2 trybem wyjściowym jest napięcie; jeśli jest umieszczony na pinach 2 i 3, jest prądem; jeśli jest podłączony do pinów 3 i 4, jest to PWM.
Brak pozycji OFF
W niektórych przypadkach zapewnienie minimalnego dopływu powietrza w każdych okolicznościach jest wymagane ze względów technicznych lub prawnych. Ponieważ potencjometr ten nie ma pozycji WYŁĄCZONEJ, sygnał sterujący nigdy nie osiągnie wartości 0 V. Nawet gdy pokrętło znajduje się w pozycji minimalnej (obrócone w kierunku przeciwnym do ruchu wskazówek zegara), sygnał sterujący będzie miał wartość minimalną. Ten niski poziom można regulować za pomocą wbudowanego trymera.
Wyjście ze stykiem bezpotencjałowym
Wyjście ze stykiem bezpotencjałowym można wykorzystać do sterowania urządzeniem zewnętrznym. Gdy pokrętło znajduje się w położeniu minimalnym, wyjście ze stykiem bezpotencjałowym jest otwarte. Obrócenie pokrętła w kierunku zgodnym z ruchem wskazówek zegara powoduje zwarcie wyjścia ze stykiem bezpotencjałowym.
Jakie są granice sygnału sterującego?
Wysoki i niski poziom można regulować za pomocą dwóch trymerów. Zarówno minimalny, jak i maksymalny poziom wyjściowy można regulować w zakresie 0 - 100% napięcia zasilania. Napięcie zasilania musi mieścić się w zakresie 5–24 VDC. Umożliwia to odwrócenie wyjścia sterującego. Jeżeli minimalny poziom wyjściowy zostanie ustawiony niżej niż maksymalny poziom wyjściowy, potencjometr będzie pracował od minimum do maksimum. Jest to domyślne ustawienie fabryczne. Jeżeli minimalny poziom wyjściowy zostanie ustawiony na wyższy niż maksymalny poziom wyjściowy, potencjometr będzie pracował od maksimum do minimum. Na przykład, jeśli minimum jest ustawione na 20% napięcia zasilania (Us), a maksimum jest ustawione na 80% napięcia zasilania, sterujesz od minimum do maksimum. Będziesz wtedy sterował w zakresie 20 - 80% napięcia zasilania (Us). Jeśli jednak minimalne ustawienie regulacji wynosi 80% Us, a maksimum wynosi 40%, będziesz sterować od maksimum do minimum. Zawsze istnieje minimalny zakres regulacji wynoszący 20% pomiędzy wartościami ustawionymi przez trymery.

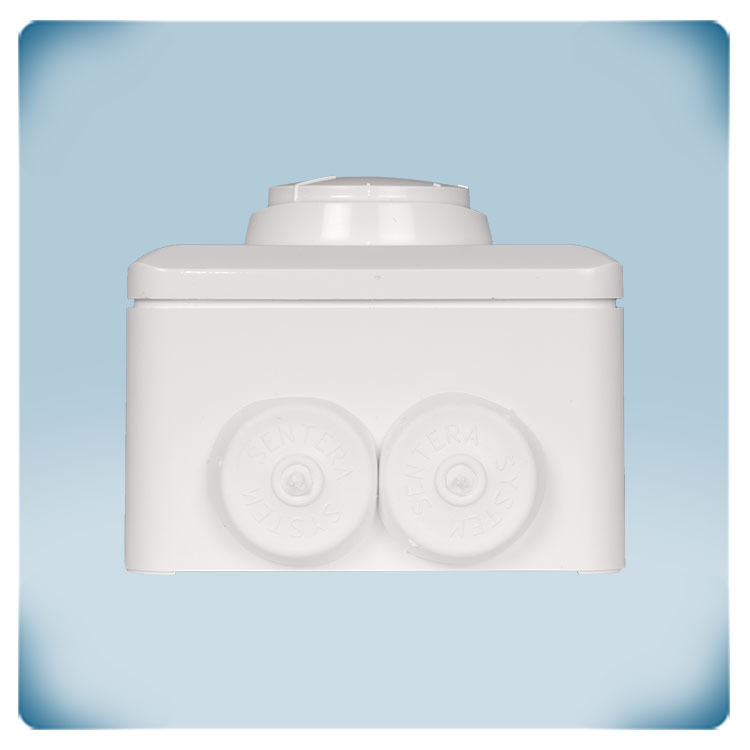

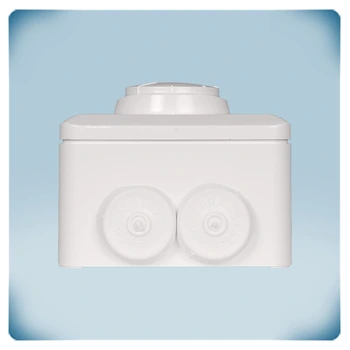

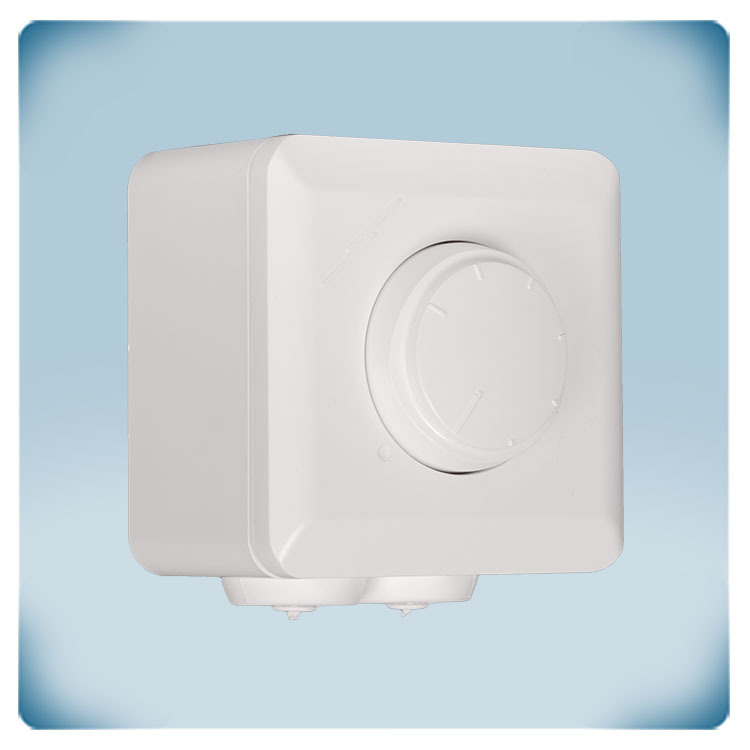

Obudowa dwa w jednym

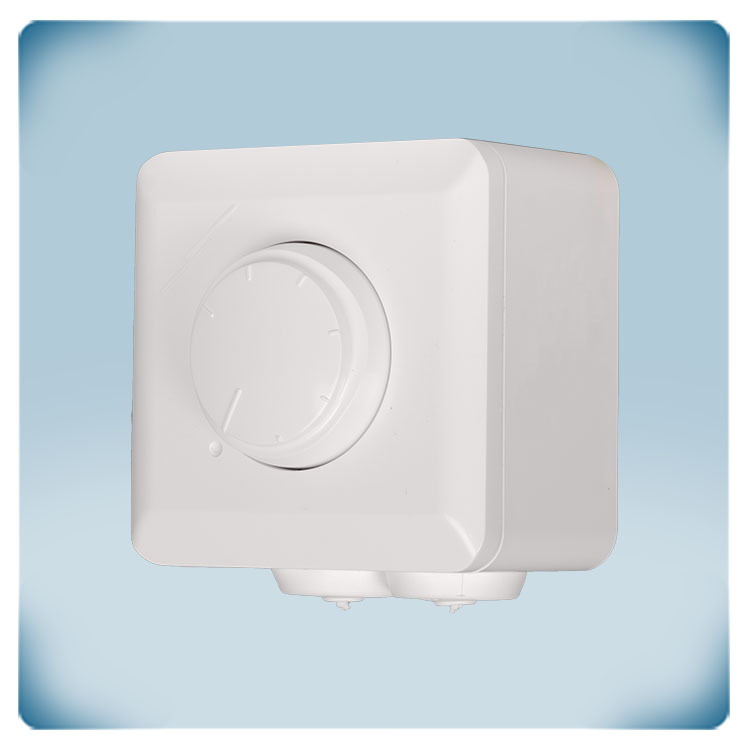

Seria potencjometrów SDP nadaje się zarówno do montażu powierzchniowego, jak i podtynkowego, co oznacza, że można ją zainstalować na lub w dowolnym rodzaju ściany – ścianie litej, płycie gipsowo-kartonowej, a nawet panelu drewnianym. Otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych stosowanych do montażu podtynkowego. Stopień ochrony wynosi IP44 dla montażu podtynkowego i IP54 dla montażu natynkowego. Ponadto wygląda naprawdę ładnie i pasuje do każdego stylu wnętrza. Czyszczenie jest bardzo proste, wystarczy przetrzeć ją wilgotną szmatką. Nie ma więc potrzeby wybierania dwóch różnych wersji, ponieważ seria SDP łączy w sobie obydwa! Wszystko czego potrzebujesz to kilka narzędzi i trochę wiedzy ogólnej i poręczności.
