Potencjometr do wentylatora EC | 0-10 VDC | Modbus RTU
Opis produktu
Przedstawiamy SPV-8-010-PM, rewolucyjny potencjometr, który na nowo definiuje ręczne sterowanie systemami wentylacyjnymi. Dzięki komunikacji Modbus RTU urządzenie to zapewnia bezproblemową integrację z różnymi aplikacjami, zapewniając użytkownikom niezrównaną elastyczność.
Zaprojektowany z myślą o globalnej kompatybilności, SPV-8-010-PM działa przy napięciu zasilania 85-264 VAC przy 50-60 Hz. Ta szeroka gama zapewnia możliwość dostosowania do niemal każdego zasilania sieciowego na całym świecie, co czyni go niezawodnym wyborem w różnorodnych środowiskach.
Ten potencjometr przenosi kontrolę na wyższy poziom, zarządzając wentylatorami EC, regulatorami prędkości wentylatorów AC lub siłownikami przepustnic. Wybieraj spośród szerokiej gamy typów wyjść, w tym 0–10 V, 0–20 mA lub 0–100% PWM, a proste przekręcenie w kierunku przeciwnym do ruchu wskazówek zegara do pozycji WYŁ. wyłącza sygnał sterujący. Jego wszechstronność obejmuje takie ustawienia, jak praca normalna lub odwrócona, ustawienia minimalne i maksymalne oraz nadpisywanie danych wyjściowych. Uzyskaj łatwy dostęp do wszystkich tych funkcji poprzez rejestry Modbus, oferując konfigurowalne doświadczenie dostosowane do Twoich konkretnych potrzeb.
Dzięki Modbus RTU do SPV-8-010-PM można uzyskać zdalny dostęp za pośrednictwem systemu zarządzania budynkiem (BMS) lub poprzez chmurę SenteraWeb. Ta łączność otwiera świat możliwości, od samodzielnego użytkowania po stanie się integralną częścią kompleksowego systemu zarządzania wentylacją.
SPV-8-010-PM nie ogranicza się tylko do wydajności — jest zbudowany tak, aby wytrzymać warunki atmosferyczne. Umieszczony w bryzgoszczelnej obudowie, oferuje elastyczność zarówno montażu wpuszczanego (IP44), jak i montażu powierzchniowego (IP54). Zapewnia to trwałość i niezawodność nawet w trudnych warunkach.
Dodatkowe specyfikacje i opis
Ręcznie wygeneruj sygnał sterujący 0-10 V
Seria SPV to potencjometry generujące analogowy sygnał sterujący (np. sygnał 0-10 V). Sygnał ten można regulować ręcznie za pomocą pokrętła potencjometru. Obracanie pokrętła potencjometru w kierunku zgodnym z ruchem wskazówek zegara spowoduje zwiększenie sygnału analogowego z niskiego na wysoki (ustawienie domyślne). Analogowy sygnał sterujący jest zwykle używany do sterowania wentylatorami EC lub siłownikami przepustnic. Może także zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub przetwornicami częstotliwości (seria FI-E).
Nowa ulepszona seria

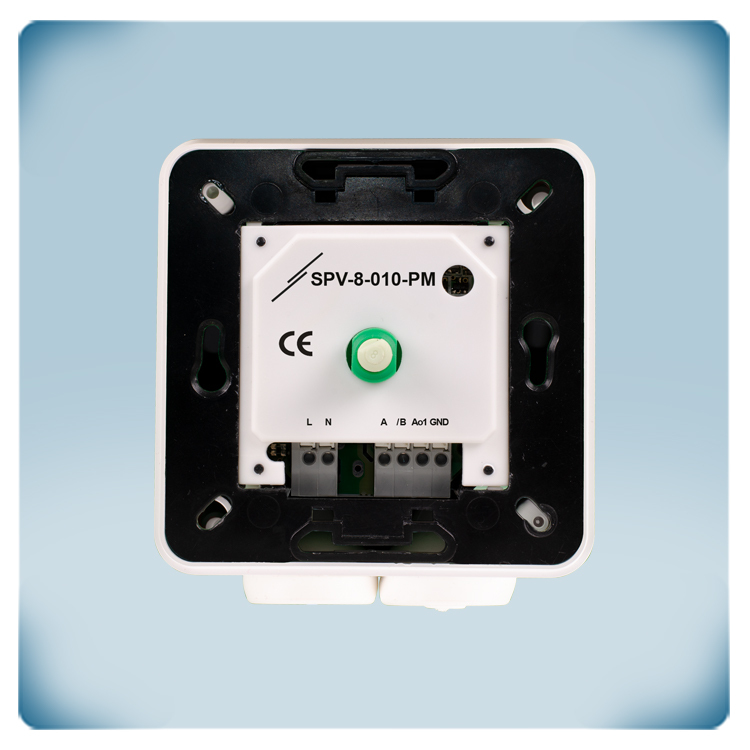

SPV-8-010-PM jest następcą starej, dobrej serii MTV-1-010-PM i ma prawie taką samą funkcjonalność, ale jest lepsza. Stara technologia wykorzystująca zworki została zastąpiona komunikacją Modbus RTU, ulepszono algorytm sterowania, okablowanie wykonano za pomocą wciskanego złącza CAGE CLAMP®, a co nie mniej ważne, poprawiono wygląd, aby pasował do nowoczesnych wnętrz. Nadal możesz używać SPV jako potencjometru ręcznego, ale aby wykorzystać cały zestaw jego funkcji, zalecamy korzystanie z komunikacji Modbus RTU.
Potencjometr z komunikacją Modbus RTU
SPV-8 to więcej niż zwykły potencjometr. Jest to najnowocześniejszy potencjometr cyfrowy. Może pracować samodzielnie lub być zintegrowany z siecią Modbus RTU.
Potencjometr może np. B. Sterowanie wentylatorami trójfazowymi powyżej 0-10 V. Dodatkowo system zarządzania budynkiem może odczytać wartość zadaną potencjometru. W razie potrzeby system zarządzania budynkiem może nawet przejąć kontrolę nad wyjściem 0-10 V potencjometru..
SPV-8 to więcej niż zwykły potencjometr. Jest to najnowocześniejszy potencjometr cyfrowy. Może pracować samodzielnie lub być zintegrowany z siecią Modbus RTU.
Potencjometr może np. B. Sterowanie wentylatorami trójfazowymi powyżej 0-10 V. Dodatkowo system zarządzania budynkiem może odczytać wartość zadaną potencjometru. W razie potrzeby system zarządzania budynkiem może nawet przejąć kontrolę nad wyjściem 0-10 V potencjometru..
Co robi potencjometr?
W zależności od tego, czy przekręcisz pokrętło potencjometru w prawo, czy w lewo, emitowany przez niego sygnał odniesienia 0-10 V staje się większy lub mniejszy.
Ten sygnał sterujący może być używany bezpośrednio do sterowania wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub przetwornic częstotliwości (seria FI-E). Potencjometr można wówczas zainstalować np. W biurze, podczas gdy regulator prędkości znajduje się w pomieszczeniu technicznym lub szafie sterowniczej.
Potencjometr nadaje się do montażu podtynkowego (IP44) lub natynkowego (IP54).
W zależności od tego, czy przekręcisz pokrętło potencjometru w prawo, czy w lewo, emitowany przez niego sygnał odniesienia 0-10 V staje się większy lub mniejszy.
Ten sygnał sterujący może być używany bezpośrednio do sterowania wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub przetwornic częstotliwości (seria FI-E). Potencjometr można wówczas zainstalować np. W biurze, podczas gdy regulator prędkości znajduje się w pomieszczeniu technicznym lub szafie sterowniczej.
Potencjometr nadaje się do montażu podtynkowego (IP44) lub natynkowego (IP54).
Napięcie zasilania 230V
Potencjometr można łatwo podłączyć do sieci. Nie jest wymagane oddzielne zasilanie.
Potencjometr można łatwo podłączyć do sieci. Nie jest wymagane oddzielne zasilanie.
Różne typy wyjść
Typ wyjścia tego potencjometru można wybrać przez Modbus RTU: 0–10 V, 0–20 mA lub 0–100% PWM.
Typ wyjścia tego potencjometru można wybrać przez Modbus RTU: 0–10 V, 0–20 mA lub 0–100% PWM.
Regulowana wartość minimalna i maksymalna
Czasami pożądane jest ograniczenie minimalnych i maksymalnych wartości sygnału naprowadzającego. Niektóre silniki EC lub siłowniki przepustnic nie mogą przetwarzać sygnałów sterujących, które są zbyt niskie. Minimalną wartość sygnału sterującego MTP-G można ustawić za pomocą wbudowanego trymera. Z drugiej strony wentylator jest czasami przewymiarowany. W takim przypadku maksymalną wartość sygnału odniesienia można zmniejszyć za pomocą maksymalnego trymera. Ogranicza to maksymalną prędkość.
Czasami pożądane jest ograniczenie minimalnych i maksymalnych wartości sygnału naprowadzającego. Niektóre silniki EC lub siłowniki przepustnic nie mogą przetwarzać sygnałów sterujących, które są zbyt niskie. Minimalną wartość sygnału sterującego MTP-G można ustawić za pomocą wbudowanego trymera. Z drugiej strony wentylator jest czasami przewymiarowany. W takim przypadku maksymalną wartość sygnału odniesienia można zmniejszyć za pomocą maksymalnego trymera. Ogranicza to maksymalną prędkość.
Obudowa dwa w jednym
Seria potencjometrów SDP nadaje się zarówno do montażu powierzchniowego, jak i podtynkowego, co oznacza, że można ją zainstalować na lub w dowolnym rodzaju ściany – ścianie litej, płycie gipsowo-kartonowej, a nawet panelu drewnianym. Otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych stosowanych do montażu podtynkowego. Stopień ochrony wynosi IP44 dla montażu podtynkowego i IP54 dla montażu natynkowego. Ponadto wygląda naprawdę ładnie i pasuje do każdego stylu wnętrza. Czyszczenie jest bardzo proste, wystarczy przetrzeć ją wilgotną szmatką. Nie ma więc potrzeby wybierania dwóch różnych wersji, ponieważ seria SDP łączy w sobie obydwa! Wszystko czego potrzebujesz to kilka narzędzi i trochę wiedzy ogólnej i poręczności.
