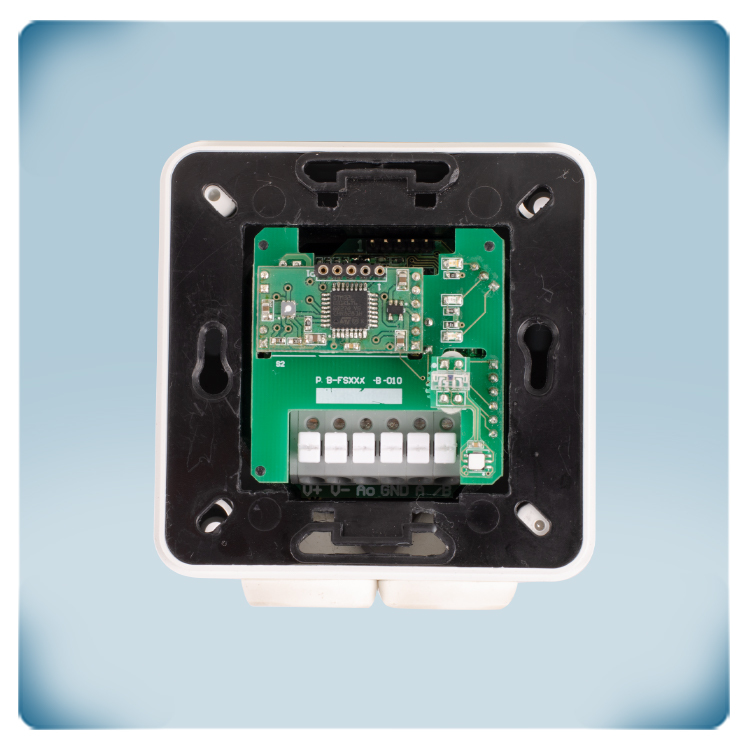

.webp "Płytka drukowana czujnika jakości powietrza")
.webp "Montaż natynkowy/podtynkowy")
Dane techniczne
Pokojowy regulator jakości powietrza | zasilanie AC-DC
Opis produktu
Seria FCVCX-R to inteligentne regulatory o regulowanej temperaturze, wilgotności względnej i zakresach współczynnika TVOC / CO2eq. Na podstawie tego pomiaru TVOC oblicza się równoważny poziom CO2 (CO2eq). Stężenie TVOC jest dokładnym wskaźnikiem jakości powietrza w pomieszczeniu.
Na podstawie pomiarów temperatury i wilgotności względnej obliczana jest temperatura punktu rosy. Zastosowany algorytm steruje pojedynczym wyjściem analogowym / modulującym na podstawie zmierzonych wartości T, rH i TVOC, które mogą być użyte do bezpośredniego sterowania wentylatorem EC lub przepustnicązasilaną z siłownika. Wszystkie parametry są dostępne za pośrednictwem Modbus RTU.
Obudowa przystosowana do montażu natynkowego i podtynkowego.
Dodatkowe specyfikacje i opis
Czy dopływ świeżego powietrza jest wystarczający?
Ten nadajnik HVAC oferuje wyraźne, wizualne wskazanie poziomu TVOC za pomocą zielonej, żółtej i czerwonej diody LED. Zielona dioda LED wskazuje, że poziom TVOC mieści się w zakresie – dopływ świeżego powietrza jest wystarczający. Gdy poziom TVOC wejdzie w zakres alarmowy, zaświeci się żółta dioda LED. Czerwony oznacza: TVOC poza zakresem lub niewystarczający dopływ świeżego powietrza. Wskaźniki LED mogą również wskazywać jedną z pozostałych mierzonych wartości. Zmierzona temperatura, wilgotność względna, TVOC , punkt rosy i poziom oświetlenia otoczenia są dostępne za pośrednictwem protokołu Modbus RTU.
Zasilanie?
Czujniki te posiadają zasilanie 15-24 VAC / 18-34 VDC oraz 3 wyjścia analogowe / modulujące. Wszystkie zmierzone parametry dostępne są przez Modbus RTU.
Połączenie 3-przewodowe
Bloki zacisków klatkowych skracają okablowanie i czas instalacji. Eliminują potrzebę rutynowej konserwacji i gwarantują niezawodny kontakt dla drutów litych lub linkowych. Ten czujnik może być zasilany napięciem 24 VDC lub 24 VAC. Przeznaczony jest do podłączenia 3-przewodowego. Masa wyjścia (GND) jest wewnętrznie połączona z masą napięcia zasilania (V-). Pamiętaj, aby nie łączyć tego wspólnego uziemienia z innymi urządzeniami zasilanymi napięciem stałym.
Zastosowanie!
Monitorowanie temperatury wewnętrznej, wilgotności względnej i poziomy jakości powietrza w aplikacjach HVAC. Czujnik nadaje się do montażu w budynkach mieszkalnych i komercyjnych.
Szybki montaż!
Bloki zaciskowe z zaciskami klatkowymi skracają czas okablowania i instalacji. Eliminują potrzebę rutynowej konserwacji i gwarantują niezawodny kontakt przewodów litych lub linek.
Montaż podtynkowy lub natynkowy
Ten czujnik można zamontować na ścianie, płaskiej powierzchni lub w standardowej europejskiej puszce do montażu naściennego. Na ścianie widoczna jest wtedy tylko płyta czołowa czujnika - czujnik jest montowany podtynkowo.
Łatwy w użyciu!
Ten czujnik nie wymaga żadnej konfiguracji. Po zainstalowaniu jest gotowy do użycia. Domyślne ustawienia wystarczą dla większości aplikacji. W razie potrzeby ustawienia można dostosować za pomocą protokołu Modbus RTU. Na przykład można wybrać inny typ wyjścia, aby był kompatybilny z innymi urządzeniami: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Również intensywność światła diod LED do wskazywania stanu jest regulowana. Mapa rejestru Modbus zapewnia pełny przegląd wszystkich regulowanych ustawień.
Kalibracja?
Wszystkie elementy czujników są kalibrowane i testowane w naszej fabryce. Ponowna kalibracja nie jest konieczna.
Funkcje dodatkowe
Przetwornik posiada czujnik światła otoczenia z regulowanym poziomem "aktywnym" i "gotowości".
