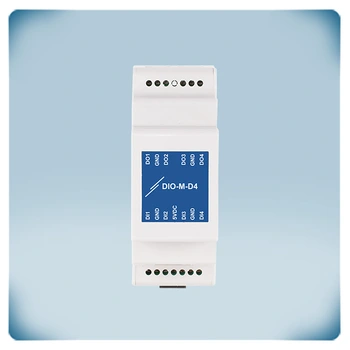

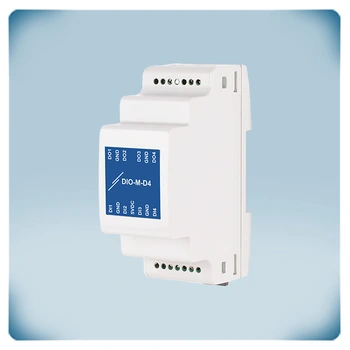

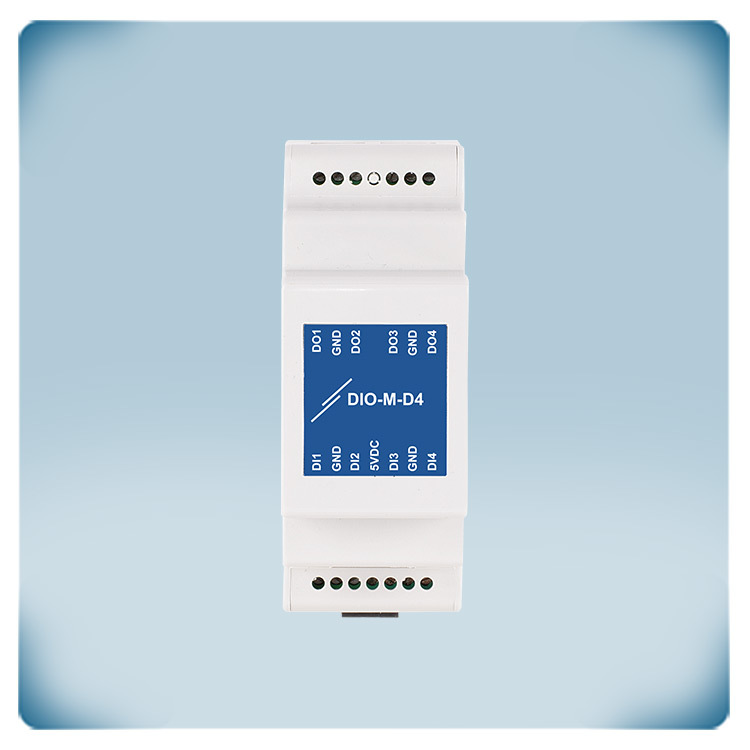

Moduł In-Out dla Modbus RTU | 4 wejścia, 4 wyjścia
Opis produktu
DIO-M-D4 to cyfrowy moduł In/Out dla sieci Modbus RTU z 4 izolowanymi galwanicznie wejściami cyfrowymi, 4 wyjściami cyfrowymi i komunikacją Modbus RTU do montażu na szynie DIN.
Ten moduł we/wy umożliwia podłączenie urządzeń bez komunikacji Modbus RTU do sieci Modbus RTU. Posiada złącze „Power over Modbus” lub PoM.

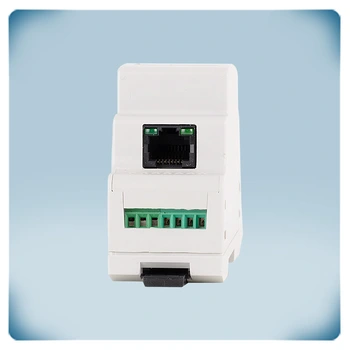

Oznacza to, że komunikację Modbus RTU i zasilanie 24 VDC można podłączyć za pomocą złącza RJ45.
Dodatkowe specyfikacje i opis
Sposób montażu

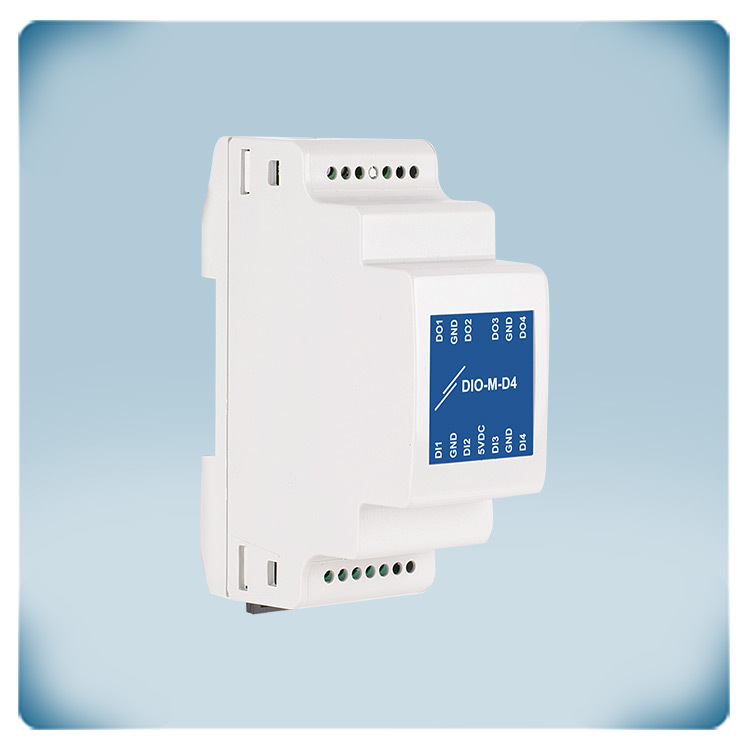

Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU i napięcie zasilania 24 VDC dla tego modułu są podłączane przez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy 24 VDC firmy Sentera ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU i napięcie zasilania 24 VDC dla tego modułu są podłączane przez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy 24 VDC firmy Sentera ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
Co to jest?
DIO-M-D4 to moduł wejścia / wyjścia dla sieci Modbus RTU z 4 wejściami cyfrowymi, 4 wyjściami cyfrowymi i komunikacją Modbus RTU. Ten moduł umożliwia sterowanie lub podłączanie urządzeń bez Modbus do sieci Sentera
Modbus RTU.
Modbus RTU.
Przeznaczenie
Konwertuj rejestry Modbus RTU na wyjścia cyfrowe lub wejścia cyfrowe na rejestry Modbus RTU. Utwórz bramę między siecią Sentera Modbus RTU a urządzeniami zewnętrznymi
bez komunikacji Modbus RTU.
bez komunikacji Modbus RTU.
Jak to działa?
Urządzenia Sentera komunikują się ze sobą poprzez komunikację Modbus RTU. Modbus RTU to szeregowy protokół komunikacyjny wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami innymi niż Sentera - na przykład siłownikiem przepustnicy, wyłącznikiem drzwiowym itp. Te produkty inne niż Sentera można podłączyć za pośrednictwem tego modułu DIO-M-D4. Mogą odbierać polecenia za pośrednictwem wyjść cyfrowych tego modułu. Mogą przesyłać informacje za pośrednictwem wejść cyfrowych tego modułu. Po aktywacji wyjścia cyfrowe mają poziom wyjściowy 5 VDC. Są zabezpieczone przed zwarciem. Łączne maksymalne obciążenie wynosi 100 mA.
Urządzenia Sentera komunikują się ze sobą poprzez komunikację Modbus RTU. Modbus RTU to szeregowy protokół komunikacyjny wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami innymi niż Sentera - na przykład siłownikiem przepustnicy, wyłącznikiem drzwiowym itp. Te produkty inne niż Sentera można podłączyć za pośrednictwem tego modułu DIO-M-D4. Mogą odbierać polecenia za pośrednictwem wyjść cyfrowych tego modułu. Mogą przesyłać informacje za pośrednictwem wejść cyfrowych tego modułu. Po aktywacji wyjścia cyfrowe mają poziom wyjściowy 5 VDC. Są zabezpieczone przed zwarciem. Łączne maksymalne obciążenie wynosi 100 mA.
