Konwerter sygnałów Modbus na syg. analogowy
Opis produktu

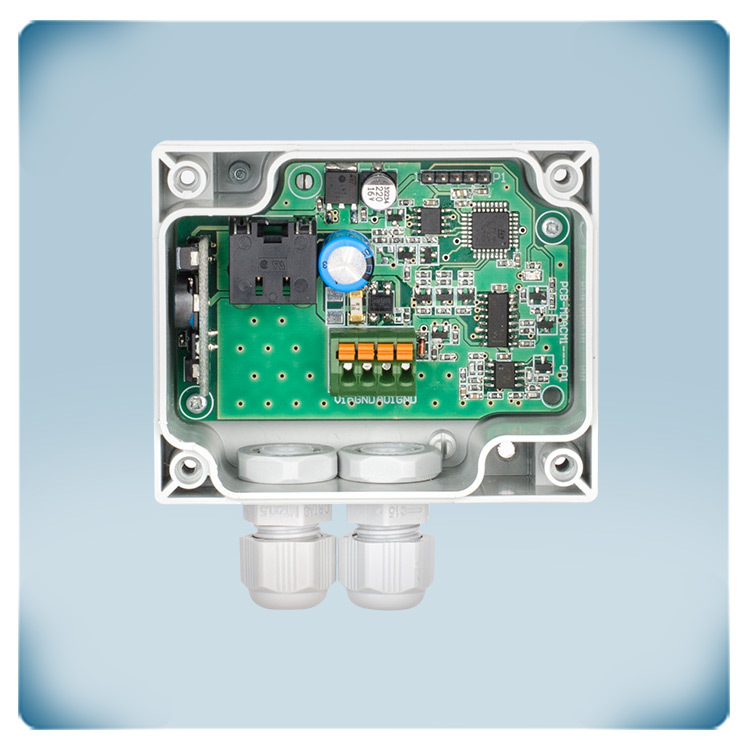

Jest to konwerter Modbus RTU na sygnał analogowy z wyjściem analogowym. Konwertuje wartość rejestru holdingowego Modbus na analogowy sygnał wyjściowy.
Domyślny typ wyjścia to 0–10 VDC. W razie potrzeby można wybrać inny typ wyjścia: 0-10 VDC / 0-20 mA / 0-100% PWM.
Napięcie zasilania wynosi 24 VDC. Komunikację Modbus RTU i zasilanie można podłączyć poprzez gniazdo RJ45 lub poprzez listwę zaciskową.
Moduł ten wymaga jednostki głównej, która jest w stanie zapisać wartość w swoich rejestrach Modbus Holding.

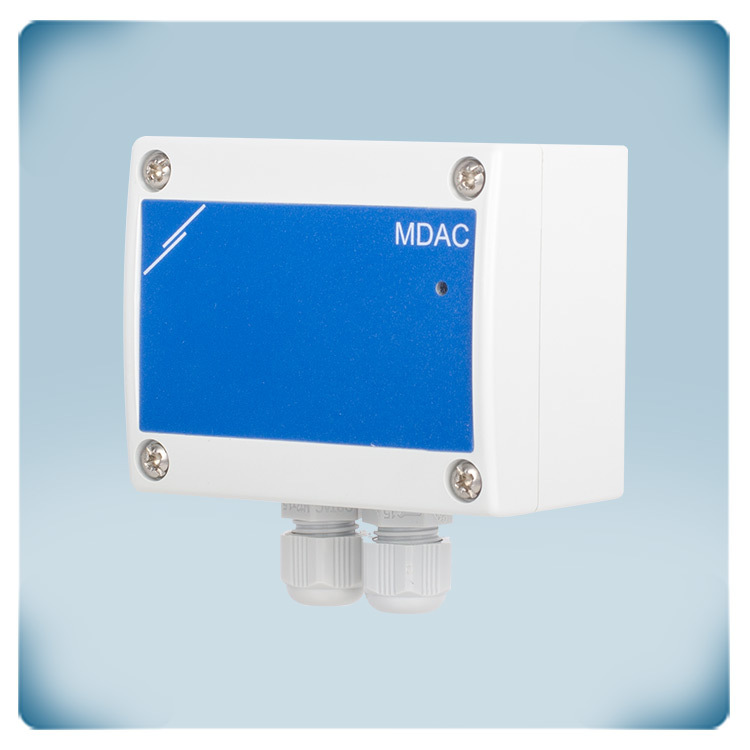

Obudowa natynkowa zapewnia stopień ochrony IP65 przed wnikaniem brudu i wody.
Dodatkowe specyfikacje i opis
Przeznaczenie
Wartość przychodzących analogowych sygnałów wejściowych jest przenoszona do wartości w rejestrach wejściowych Modbus. Urządzenie nadrzędne Modbus może odczytywać rejestry wejściowe. Komunikacja Modbus RTU i napięcie zasilania 24 VDC dla tego modułu są podłączane przez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy 24 VDC firmy Sentera ze złączem RJ45.
Jak to działa?
Urządzenia Sentera komunikują się ze sobą poprzez komunikację Modbus RTU. Modbus RTU to szeregowy protokół komunikacyjny wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami innymi niż Sentera - na przykład siłownikiem przepustnicy, wentylatorem EC itp. Te produkty inne niż Sentera można podłączyć za pośrednictwem tego modułu DADCM. Urządzenia zewnętrzne mogą wysyłać informacje przez 8 wejść analogowych tego modułu. Domyślny typ wejścia to 0-10 VDC. Typ wejścia można ustawić za pomocą protokołu Modbus RTU. Dla 4 wejść analogowych możliwy jest następujący wybór: 0-10 VDC / 0-20 mA / 0-100% PWM. Pozostałe 4 wejścia można ustawić na następujący typ: 0-10 VDC lub 0-20 mA.
Urządzenia Sentera komunikują się ze sobą poprzez komunikację Modbus RTU. Modbus RTU to szeregowy protokół komunikacyjny wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami innymi niż Sentera - na przykład siłownikiem przepustnicy, wentylatorem EC itp. Te produkty inne niż Sentera można podłączyć za pośrednictwem tego modułu DADCM. Urządzenia zewnętrzne mogą wysyłać informacje przez 8 wejść analogowych tego modułu. Domyślny typ wejścia to 0-10 VDC. Typ wejścia można ustawić za pomocą protokołu Modbus RTU. Dla 4 wejść analogowych możliwy jest następujący wybór: 0-10 VDC / 0-20 mA / 0-100% PWM. Pozostałe 4 wejścia można ustawić na następujący typ: 0-10 VDC lub 0-20 mA.
Co to jest?
Wersja produktu DADCM / 08 ma cztery wejścia analogowe / modulowane i cztery analogowe, natomiast wersja DADCM / 44 ma cztery wejścia analogowe / modulowane i cztery wejścia temperaturowe. Typ wejścia wybierany jest poprzez komunikację Modbus RTU. Wartości wejściowe są przesyłane do Modbus RTU
Wersja produktu DADCM / 08 ma cztery wejścia analogowe / modulowane i cztery analogowe, natomiast wersja DADCM / 44 ma cztery wejścia analogowe / modulowane i cztery wejścia temperaturowe. Typ wejścia wybierany jest poprzez komunikację Modbus RTU. Wartości wejściowe są przesyłane do Modbus RTU
Sposób montażu
Przystosowany do montażu natynkowego na zewnątrz budynków lub w trydnych warunkach - natynkowo. Stopień ochrony IP65
Sygnalizacja LED

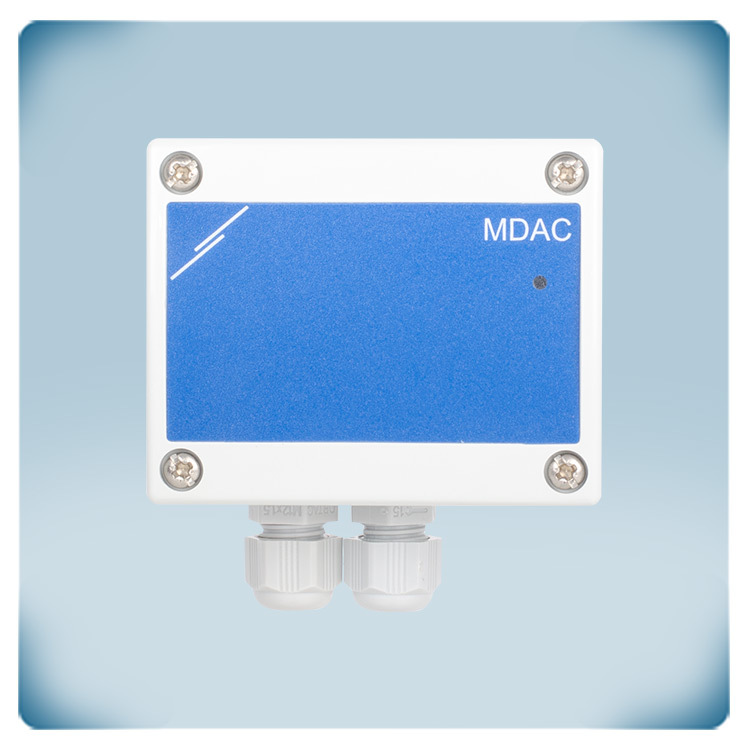

Urządzenie posiada zielony wskaźnik LED, który świeci światłem ciągłym, wskazując, że urządzenie jest zasilane i miga, gdy jest aktywna komunikacja Modbus.
Urządzenie posiada zielony wskaźnik LED, który świeci światłem ciągłym, wskazując, że urządzenie jest zasilane i miga, gdy jest aktywna komunikacja Modbus.
