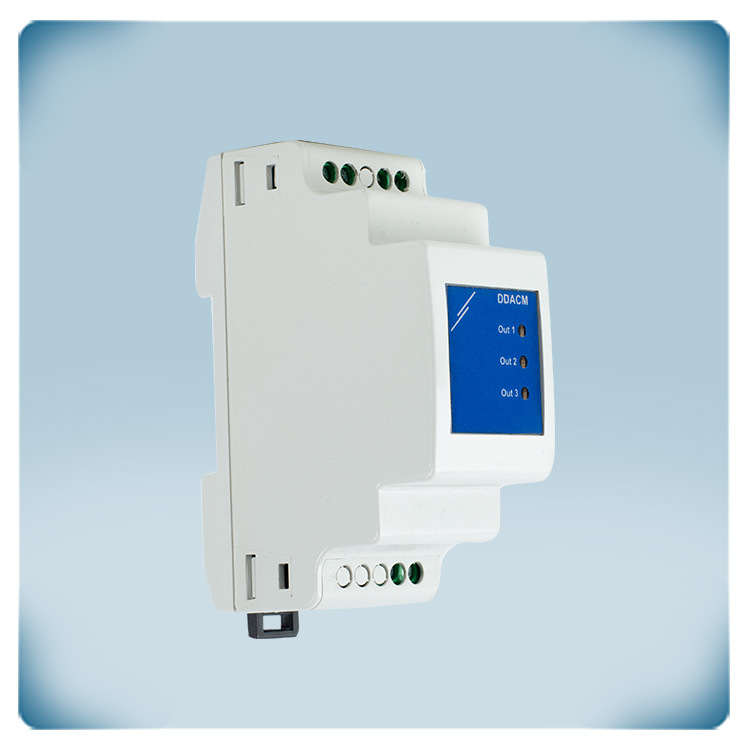

.webp "Konwerter Modbus RTU na sygnał analogowy")

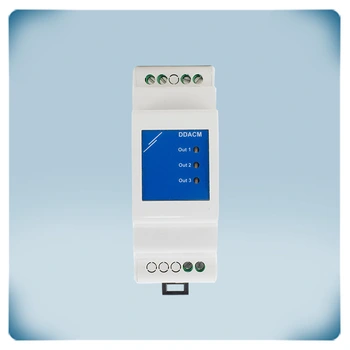

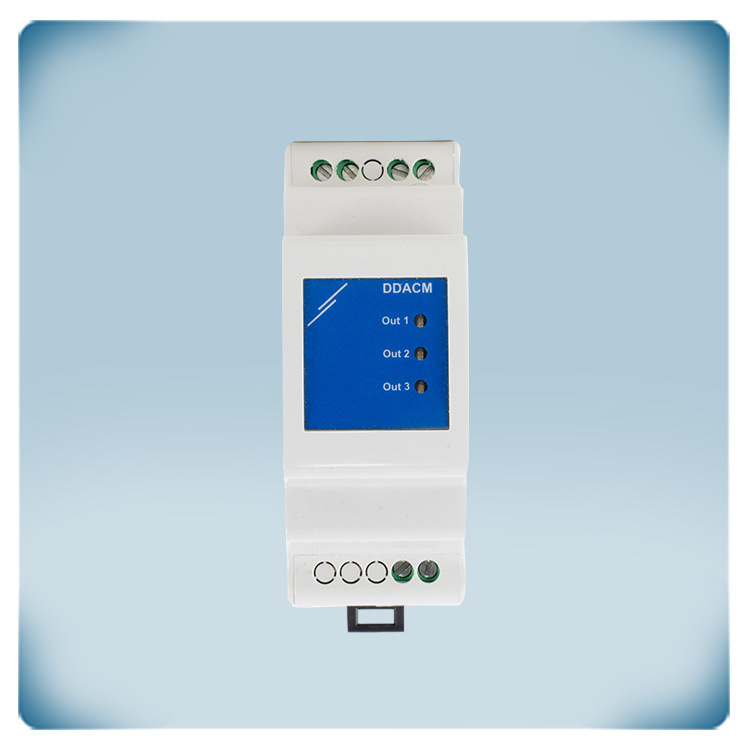

.webp "Przetwornik Modbus RTU na sygnał analogowy")
.webp "Możliwość montażu na szynie DIN")
.webp "Systemy wentylacji z kontrolą temperatury")
.webp "Konwersja sygnału Modbus")
CE deklaracja
Konwerter Modbus RTU na sygnał analogowy | 3 wyjścia
Opis produktu
Seria DDACM to moduły wyjściowe dla Modbus RTU. Przeznaczone są do konwersji sygnału Modbus RTU na analogowy / modulujący sygnał wyjściowy (0–10 VDC / 0–20 mA / PWM).
Posiadają 3 wyjścia i są zasilane przez Modbus. Oznacza to, że komunikacja Modbus RTU i zasilanie 24 VDC można podłączyć za pomocą jednego złącza RJ45.
Wszystkie parametry są dostępne za pośrednictwem Modbus RTU. Seria potrzebuje jednostki głównej, takiej jak Sentera RDPU lub dowolnego BMS lub modułu głównego, który jest w stanie zapisać wartość w rejestrach Modbus Holding.
Konwertery mogą sterować urządzeniami z wejściami napięcia, prądu lub PWM, np. wentylator EC.
Dodatkowe specyfikacje i opis
Przeznaczenie
Konwertuj rejestry Modbus RTU na wyjścia cyfrowe lub wejścia cyfrowe na rejestry Modbus RTU. Utwórz bramę między siecią Sentera Modbus RTU a urządzeniami zewnętrznymi bez komunikacji Modbus RTU.
Jak to działa?
Urządzenia Sentera komunikują się ze sobą za pomocą komunikacji Modbus RTU. Modbus RTU to protokół komunikacji szeregowej wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami firm innych niż Sentera – na przykład siłownikiem przepustnicy, wentylatorem EC itp. Produkty innych firm niż Sentera można podłączyć za pośrednictwem modułu DDACM-O3. Polecenia można odbierać za pośrednictwem 3 wyjść analogowych tego modułu. Można wybrać typy wyjść: 0-10 VDC / 0-20 mA / 0-100% PWM. Wyjścia te nie są izolowane galwanicznie od wejścia Modbus RTU.
Sterowanie Modbus RTU
Wyjścia analogowe mogą być sterowane poprzez 3 rejestry Modbus. Do zapisania prawidłowej wartości do rejestrów Modbus modułu DDACM-03 i sterowania jego wyjściami analogowymi wymagane jest urządzenie nadrzędne Modbus. Urządzenie nadrzędne steruje wyjściami zapisując wartość do rejestrów przechowujących Modbus 12, 16 i 20. Trzy diody LED służą do wyświetlania stanu wyjść. Podczas normalnej pracy i przy wartości wyjściowej > 0 dioda LED świeci się na zielono. Gdy wyjście wynosi 0, dioda LED świeci na pomarańczowo. W przypadku problemu (związanego ze sprzętem lub protokołem Modbus) dioda LED będzie świecić na czerwono.

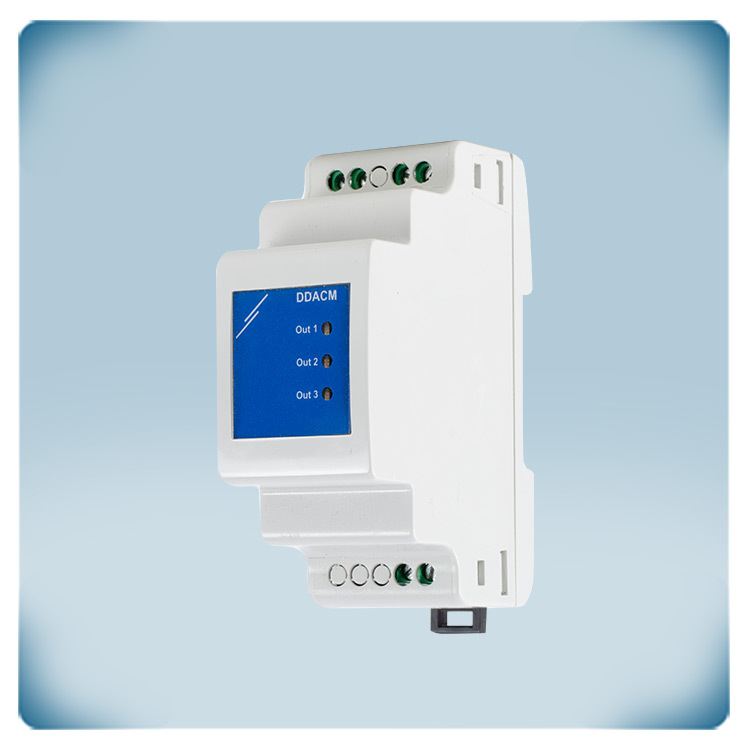

Montaż na szynie DIN

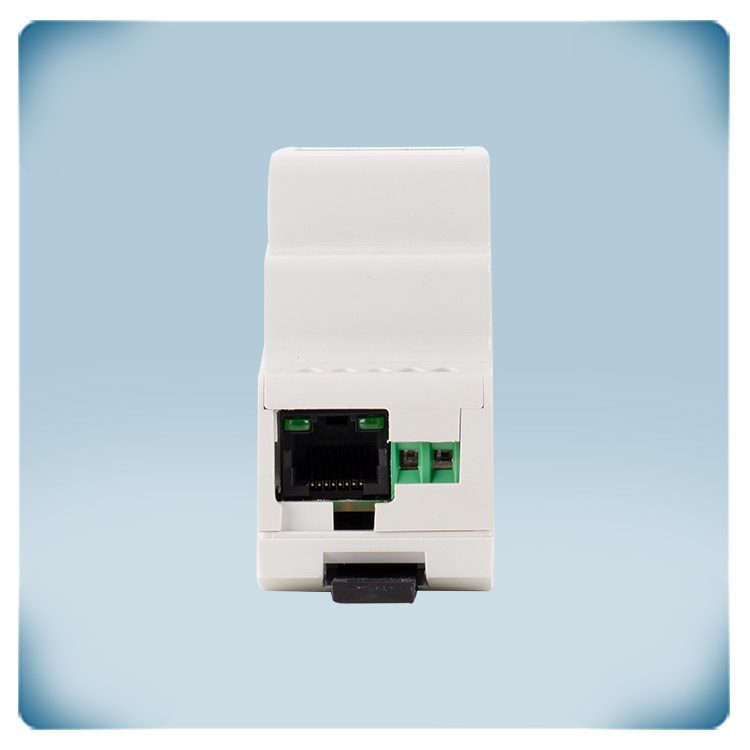

Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU oraz napięcie zasilania 24 VDC dla tego modułu podłączane są poprzez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy Sentera 24 VDC ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
Urządzenia Sentera komunikują się ze sobą za pomocą komunikacji Modbus RTU. Modbus RTU to protokół komunikacji szeregowej wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami firm innych niż Sentera – na przykład siłownikiem przepustnicy, wentylatorem EC itp. Produkty innych firm niż Sentera można podłączyć za pośrednictwem modułu DDACM-O3. Polecenia można odbierać za pośrednictwem 3 wyjść analogowych tego modułu. Można wybrać typy wyjść: 0-10 VDC / 0-20 mA / 0-100% PWM. Wyjścia te nie są izolowane galwanicznie od wejścia Modbus RTU.
Sterowanie Modbus RTU
Wyjścia analogowe mogą być sterowane poprzez 3 rejestry Modbus. Do zapisania prawidłowej wartości do rejestrów Modbus modułu DDACM-03 i sterowania jego wyjściami analogowymi wymagane jest urządzenie nadrzędne Modbus. Urządzenie nadrzędne steruje wyjściami zapisując wartość do rejestrów przechowujących Modbus 12, 16 i 20. Trzy diody LED służą do wyświetlania stanu wyjść. Podczas normalnej pracy i przy wartości wyjściowej > 0 dioda LED świeci się na zielono. Gdy wyjście wynosi 0, dioda LED świeci na pomarańczowo. W przypadku problemu (związanego ze sprzętem lub protokołem Modbus) dioda LED będzie świecić na czerwono.
Montaż na szynie DIN
Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU oraz napięcie zasilania 24 VDC dla tego modułu podłączane są poprzez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy Sentera 24 VDC ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.
