Kanałowy czujnik temperatury | wilgotności | zasilanie 24 VAC-VDC
Opis produktu
Jest to czujnik kanałowy do zastosowań HVAC. Mierzy temperaturę i wilgotność względną. Napięcie zasilania wynosi 18—34 VDC lub 15—24 VAC ±10%.
Zmierzone wartości są przesyłane przez trzy wyjścia analogowe oraz przez komunikację Modbus RTU.
Można wybrać typ wyjścia: 0-10 VDC / 0-20 mA / 0-100% PWM. Wszystkie ustawienia można regulować za pośrednictwem protokołu Modbus RTU.
Dodatkowe specyfikacje i opis
Zoptymalizowany dla kanałów powietrznych

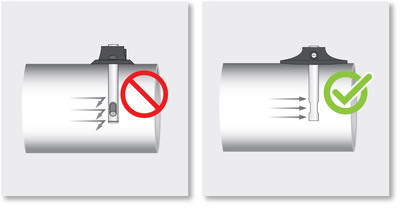

Ten przetwornik HVAC mierzy temperaturę i wilgotność względną w kanałach powietrznych. Na podstawie tych pomiarów obliczany jest punkt rosy. Ten czujnik będzie działał najlepiej, jeśli zostanie zainstalowany na prostym odcinku kanału powietrznego. Unikaj instalacji w strefach turbulencji powietrza w pobliżu filtrów, wentylatorów, wężownic chłodzących itp. Ustaw czujnik prawidłowo względem kierunku przepływu powietrza. Proszę zapoznać się z instrukcją montażu, aby uzyskać bardziej szczegółowe informacje.
Jak to działa?
Ten czujnik ma trzy wyjścia analogowe. Każdy z nich transmituje jedną z mierzonych wartości. Np. domyślnie wyjście 1 przesyła 0 V przy 0°C i 10 V przy 50°C. Każda wartość wyjściowa zmienia się proporcjonalnie w funkcji zmierzonej temperatury lub wilgotności względnej. Domyślnie zmierzona temperatura jest dostępna przez wyjście 1, a wilgotność względna przez wyjście 2. Wyjście 3 jest domyślnie wyłączone, ale może również przesyłać temperaturę lub wilgotność względną.
Połączenie 3-żyłowe

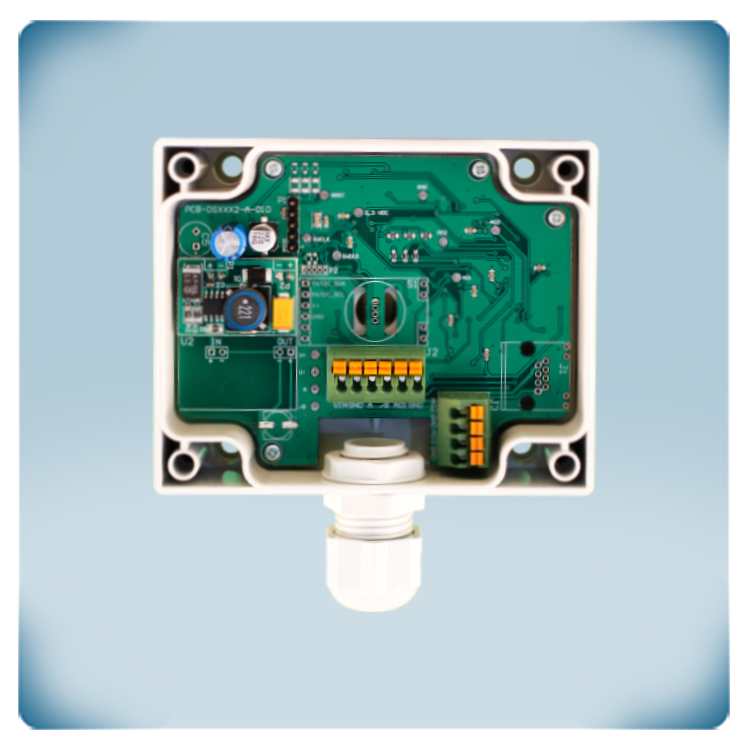

Zaciski zaciskowe klatkowe skracają czas okablowania i instalacji. Eliminują potrzebę rutynowej konserwacji i gwarantują niezawodny styk dla przewodów litych lub linkowych. Ten czujnik może być zasilany napięciem stałym 24 V lub przemiennym 24 V i jest przeznaczony do połączenia 3-żyłowego. Uziemienie wyjścia (GND) jest wewnętrznie połączone z uziemieniem napięcia zasilania (V-). Upewnij się, że nie podłączasz tego wspólnego uziemienia do innych urządzeń zasilanych napięciem stałym.
Wysoka dokładność!
Czujnik posiada wysoki stopień dokładności: ± 0,4 °C - dla temperatury oraz ± 3% rH - dla wilgotności względnej.
Łatwy w użyciu
Ten czujnik wymaga bardzo niewielkiej konfiguracji. Jest niemal natychmiast gotowy do użycia po zainstalowaniu. Temperatura i wilgotność względna są często specyficzne dla regionu i pory roku. Te parametry są nadal dostosowywane do prawidłowych wartości podczas instalacji. Pozostałe ustawienia domyślne prawdopodobnie będą odpowiednie dla większości zastosowań. Jednak w razie potrzeby można je również dostosować za pomocą odpowiednich rejestrów Modbus. Można na przykład wybrać inny typ wyjścia, aby był kompatybilny z innymi urządzeniami: 0-10 VDC; 0-20 mA; 0-100% PWM; Modbus RTU. Mapa rejestrów Modbus zapewnia wyczerpującą listę wszystkich programowalnych ustawień.
Wysoka jakość
Ten przetwornik HVAC jest produkowany w Europie. Każdy czujnik jest kalibrowany i testowany w naszej fabryce. Używamy wysokiej jakości elementów sensorowych i komponentów. Zapewnia to długoterminową stabilność i dokładność tego przetwornika HVAC.
Zastosowanie
Ten przetwornik HVAC mierzy temperaturę i wilgotność względną w kanałach powietrznych. Klasa ochrony czujnika: korpus - IP54, sonda - IP20.
