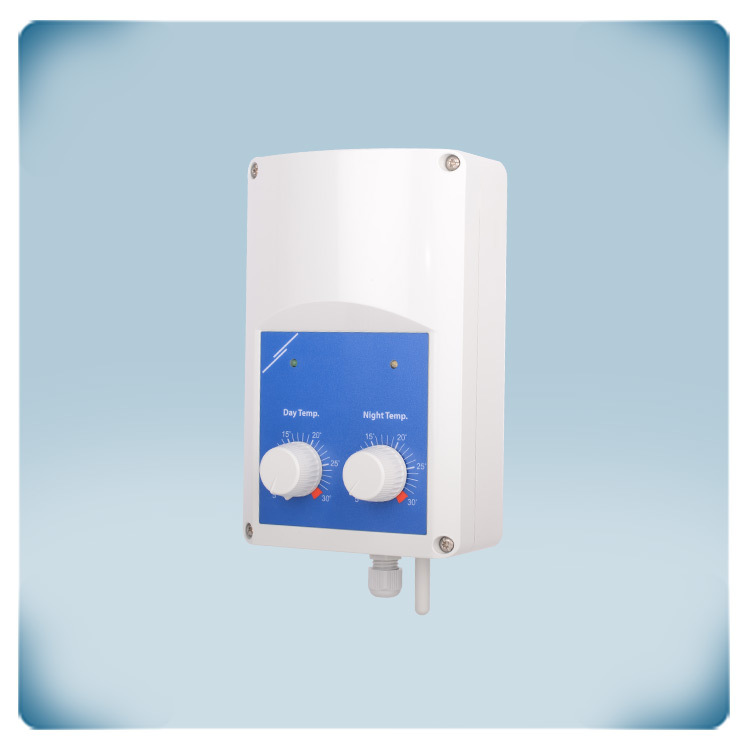

.webp "Przednia obudowa nagrzewnicy z potencjometrami")

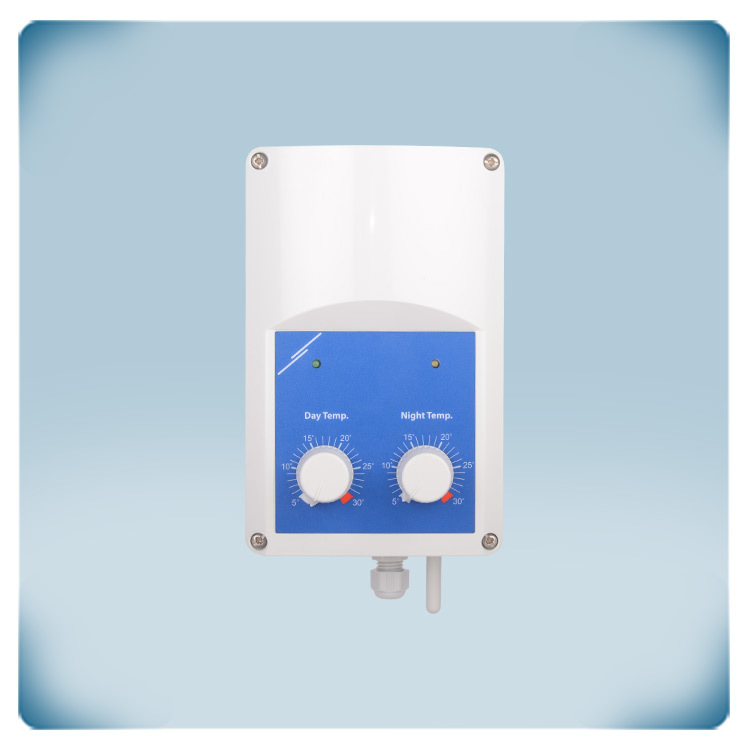

.webp "Regulator nagrzewnicy elektrycznej z czujnikiem")

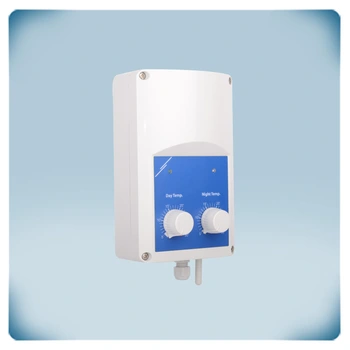

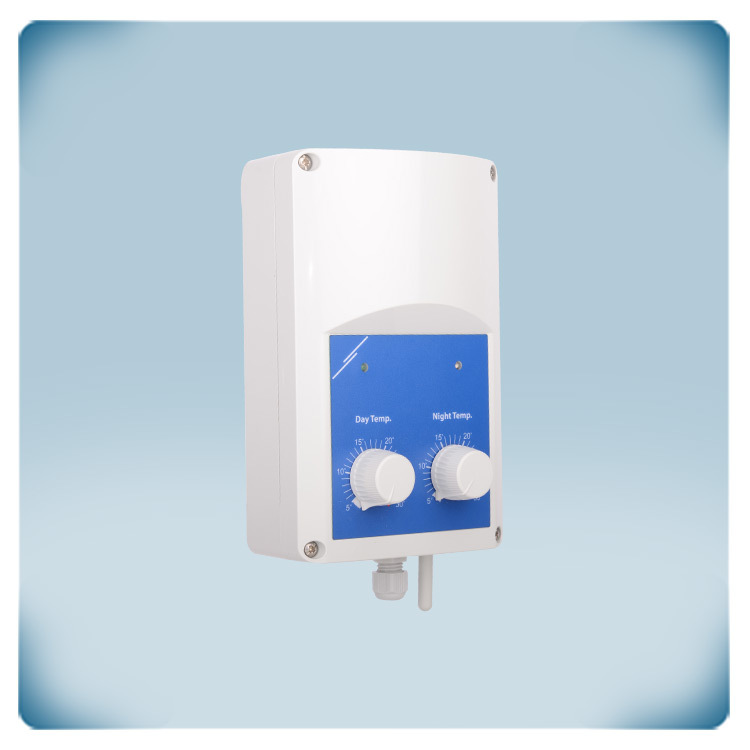

.webp "Jasno szara obudowa regulatora nagrzewnicy")

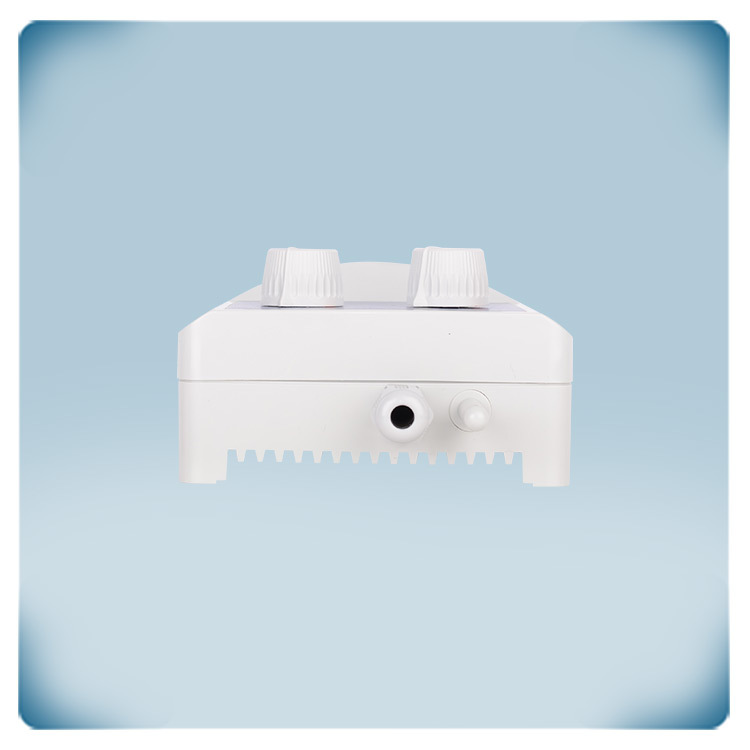

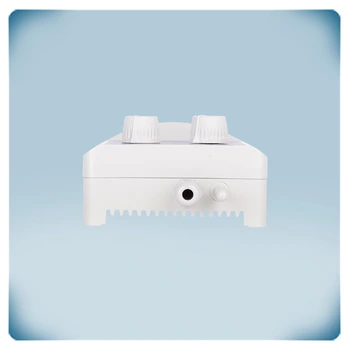

.webp "Widok z dołu sterownika nagrzewnicy")

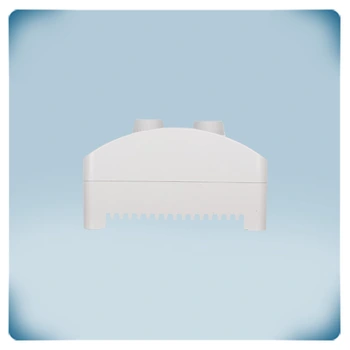

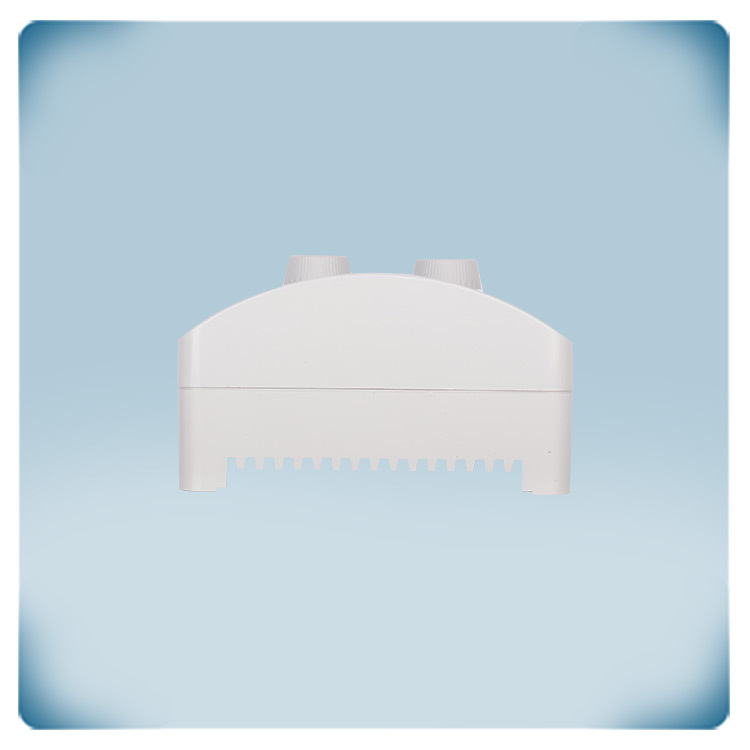

.webp "Sterownik nagrzewwnicy widok z góry")
.webp "Otwarta obudowa regulatora nagrzewnicy")
CE deklaracja
Jednofazowy regulator nagrzewnicy elektrycznej, czujnik temperatury
Opis produktu
Jednofazowy regulator nagrzewnicy elektrycznej steruje jednofazowymi elementami grzejnymi 230 VAC lub dwufazowymi grzejnikami elektrycznymi 400 VAC. Aby zaspokoić potrzeby grzewcze, proporcjonalnie włącza i wyłącza elementy grzejne.
Prąd jest kontrolowany przez triak, a tym samym zwiększa dokładność sterowania, co zmniejsza zużycie energii. Jednofazowy elektryczny sterownik nagrzewnicy ma zabezpieczenie przed możliwym przegrzaniem, zintegrowany czujnik temperatury PT500 oraz zaciski dla zewnętrznego potencjometru.
Ten kontroler ma również jedno wejście cyfrowe do zdalnego włączania i wyłączania oraz inne wejście cyfrowe do trybu dzień-noc. Sterownik może sterować jednofazowymi grzejnikami elektrycznymi do 3,2 kW i dwufazowymi grzejnikami elektrycznymi do 6 kW.
Dodatkowe specyfikacje i opis
Efektywność energetyczna
Ten kontroler wykorzystuje technologię przełączania elektronicznego (triak), który minimalizuje zużycie i zwiększenie efektywności energetycznej poprzez ulepszoną dokładność sterowania.
Ten kontroler wykorzystuje technologię przełączania elektronicznego (triak), który minimalizuje zużycie i zwiększenie efektywności energetycznej poprzez ulepszoną dokładność sterowania.
Dodatkowa moc grzewcza
Można sterować nagrzewnicami elektrycznymi o mocy do 3,2 kW (230 VAC) lub do 6 kW (400 VAC). W razie potrzeby można podłączyć dodatkową moc grzewczą za pośrednictwem modułu rozszerzającego. Moduł rozszerzeń lub moduł podrzędny można podłączyć przez wyjście (0-10 V lub 0-20 mA). Dodatkowe grzejniki są sterowane synchronicznie.
Można sterować nagrzewnicami elektrycznymi o mocy do 3,2 kW (230 VAC) lub do 6 kW (400 VAC). W razie potrzeby można podłączyć dodatkową moc grzewczą za pośrednictwem modułu rozszerzającego. Moduł rozszerzeń lub moduł podrzędny można podłączyć przez wyjście (0-10 V lub 0-20 mA). Dodatkowe grzejniki są sterowane synchronicznie.
Urządzenie główne lub podrzędne Niezależnie od tego, czy zdecydujesz się na komunikację Modbus, czy też wolisz prostotę przełączników DIP, sterownik dostosowuje się do wybranego trybu poprzez rejestr przechowywania Modbus 13 lub konfigurację przełącznika DIP. AH2C1-6 -500 może być używany jako sterownik główny lub jednostka rozszerzająca (podrzędna).
W trybie Master posiada dodatkowe możliwości sterowania, a mianowicie:
▪ Zdalne włączanie/wyłączanie: Można podłączyć zewnętrzny przełącznik, aby włączać i wyłączać sterownik na odległość.
▪ Zewnętrzny timer/zegar: Oprócz dwóch zintegrowanych potencjometrów dziennych i nocnych do wyboru wartości zadanej, AH2C1-6 -500 posiada opcję podłączenia zewnętrznego timera lub zegara do przełączania pomiędzy potencjometrami dziennymi i nocnymi (wyłączanie jednego i włączanie drugiego).
▪ Potencjometr zewnętrzny: Oprócz dwóch zintegrowanych potencjometrów dziennych i nocnych do ustawiania wartości zadanej, AH2C1 posiada opcję podłączenia zewnętrznego potencjometru do zdalnego ustawiania wartości zadanej (5–30°C) w przypadku, gdy AH2C1-6 -500 jest zamontowany w jednym pomieszczeniu i musisz kontrolować to z innego źródła.
▪ Wyjście analogowe: Wyjście analogowe powtarza sygnał PWM nagrzewnicy, tj. 70% sygnału wyjściowego PWM jest tłumaczone na analogowy sygnał wyjściowy 7 VDC, 80% PWM jest tłumaczone na analogowy sygnał wyjściowy 8 VDC itp. Można go używać do sterowania wentylatorem lub urządzeniem podrzędnym urządzenie zwiększające moc wyjściową.
W trybie Slave zintegrowana sonda temperatury PT500 jest redundantna, a AH2C1-6 -500 nadal oferuje dwie dodatkowe opcje:
▪ Zdalne WŁĄCZANIE/WYŁĄCZANIE: Można podłączyć zewnętrzny przełącznik, aby włączać i wyłączać sterownik na odległość.
▪ Wejście analogowe: Wyjście PWM grzejnika podąża za analogowym sygnałem wejściowym.
Solidna obudowa
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem wilgoci i kurzu.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem wilgoci i kurzu.
Wbudowana sonda temperatury
Ten kontroler ma wbudowaną sondę temperatury PT500 do pomiaru temperatury otoczenia.
Ten kontroler ma wbudowaną sondę temperatury PT500 do pomiaru temperatury otoczenia.
Timer / Zegar zewnętrzny
Oprócz dwóch zintegrowanych potencjometrów Dzień / Noc, AH2C1 ma również możliwość podłączenia zewnętrznego zegara lub zegara do przełączania między potencjometrami Dzień i Noc (dezaktywacja jednej i drugiej aktywacji).
Oprócz dwóch zintegrowanych potencjometrów Dzień / Noc, AH2C1 ma również możliwość podłączenia zewnętrznego zegara lub zegara do przełączania między potencjometrami Dzień i Noc (dezaktywacja jednej i drugiej aktywacji).
