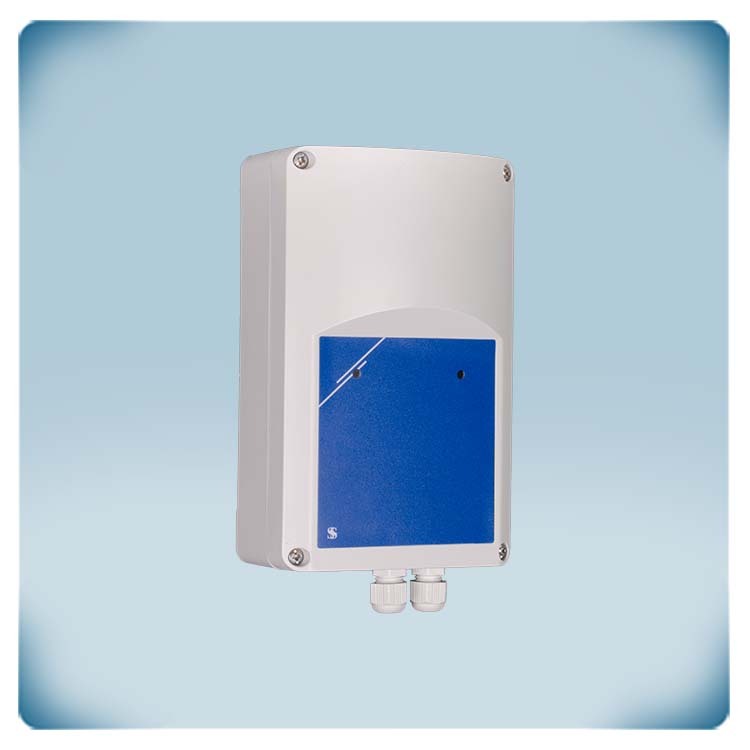

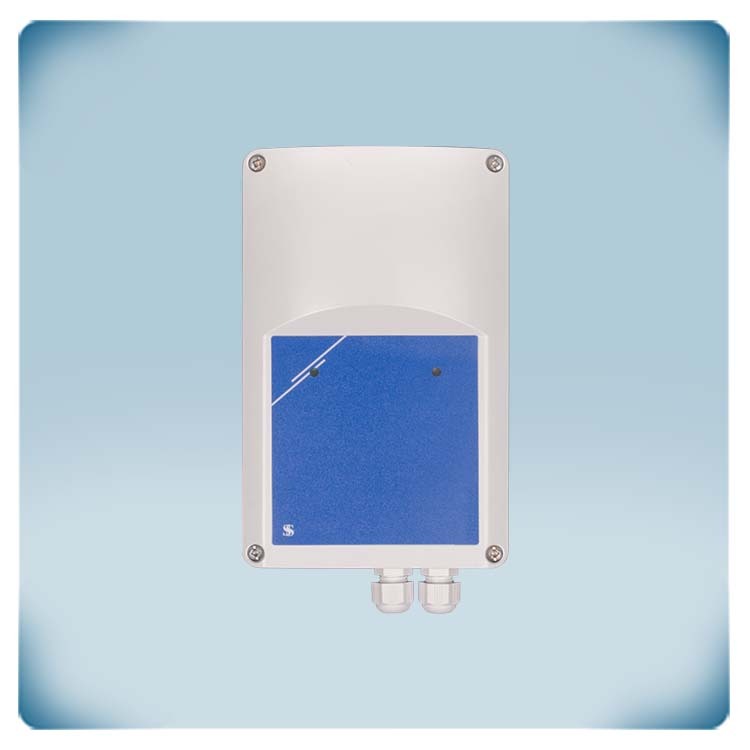

Jednofazowy regulator nagrzewnic elektrycznych | wyjście 0-10 V
Opis produktu
Jednofazowy regulator nagrzewnicy elektrycznej steruje jednofazowymi elementami grzejnymi 230 VAC lub dwufazowymi grzejnikami elektrycznymi 400 VAC. Aby zaspokoić potrzeby grzewcze, proporcjonalnie włącza i wyłącza elementy grzejne.
Jest sterowany sygnałem 0–10 V lub 0–20 mA z głównego sterownika lub systemu BMS. Prąd jest sterowany przez triak, co zwiększa dokładność sterowania, co zmniejsza zużycie energii. Sterownik nagrzewnicy elektrycznej ma zabezpieczenie przed możliwym przegrzaniem i zaciski zewnętrznego potencjometru.
Ten kontroler ma również jedno wejście cyfrowe do zdalnego włączania i wyłączania oraz inne wejście cyfrowe do trybu dzień-noc. Sterownik może sterować jednofazowymi grzejnikami elektrycznymi do 3,2 kW i dwufazowymi grzejnikami elektrycznymi do 6 kW.
Dodatkowe specyfikacje i opis
Dodatkowa moc grzewcza
Można sterować nagrzewnicami elektrycznymi o mocy do 3,2 kW (230 VAC) lub do 6 kW (400 VAC). Poprzez wyjście (0-10 V lub 0-20 mA) tego modułu podrzędnego można podłączyć inny moduł podrzędny w celu dalszego zwiększenia wydajności grzewczej. Wszystkie grzejniki są sterowane synchronicznie.
Można sterować nagrzewnicami elektrycznymi o mocy do 3,2 kW (230 VAC) lub do 6 kW (400 VAC). Poprzez wyjście (0-10 V lub 0-20 mA) tego modułu podrzędnego można podłączyć inny moduł podrzędny w celu dalszego zwiększenia wydajności grzewczej. Wszystkie grzejniki są sterowane synchronicznie.
Zdalne włączanie / wyłączanie
Możesz podłączyć zewnętrzny przełącznik, aby włączyć i wyłączyć pilota zdalnego sterowania. Gdy połączenie między zaciskami "Zdalne On / Off" zostanie przerwane, regulator zatrzymuje się, a wyjście jest ustawione na zero. Dlatego AH2C1 ma zainstalowany most fabryczny między tymi terminalami. Zdalna aktywacja / dezaktywacja może być wyłączony tylko przez Modbus.
Możesz podłączyć zewnętrzny przełącznik, aby włączyć i wyłączyć pilota zdalnego sterowania. Gdy połączenie między zaciskami "Zdalne On / Off" zostanie przerwane, regulator zatrzymuje się, a wyjście jest ustawione na zero. Dlatego AH2C1 ma zainstalowany most fabryczny między tymi terminalami. Zdalna aktywacja / dezaktywacja może być wyłączony tylko przez Modbus.
Sterowanie ogrzewaniem elektrycznym
Elektryczne elementy grzejne zamieniają energię elektryczną w ciepłe powietrze. To ciepłe powietrze można wykorzystać do ogrzania pomieszczenia lub budynku. Ten moduł rozszerzeń lub moduł podrzędny ma na celu zapewnienie dodatkowej wydajności grzewczej w przypadku osiągnięcia maksymalnej wydajności modułu głównego. Ten moduł musi być podłączony do urządzenia nadrzędnego. Kontroluje podłączone grzejniki synchronicznie z urządzeniem nadrzędnym. Te regulatory ogrzewania wykorzystują sterowanie proporcjonalne w czasie (technologia TRIAC) do sterowania elementami grzejnymi.
Elektryczne elementy grzejne zamieniają energię elektryczną w ciepłe powietrze. To ciepłe powietrze można wykorzystać do ogrzania pomieszczenia lub budynku. Ten moduł rozszerzeń lub moduł podrzędny ma na celu zapewnienie dodatkowej wydajności grzewczej w przypadku osiągnięcia maksymalnej wydajności modułu głównego. Ten moduł musi być podłączony do urządzenia nadrzędnego. Kontroluje podłączone grzejniki synchronicznie z urządzeniem nadrzędnym. Te regulatory ogrzewania wykorzystują sterowanie proporcjonalne w czasie (technologia TRIAC) do sterowania elementami grzejnymi.
Solidna obudowa
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem wilgoci i brudu.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem wilgoci i brudu.
Sterowanie proporcjonalne do czasu (technologia TRIAC)
Sterowanie proporcjonalne w czasie z technologią TRIAC to metoda stosowana do regulacji mocy elementów grzejnych lub innych obciążeń rezystancyjnych w oparciu o żądaną nastawę temperatury. Polega na modulowaniu mocy dostarczanej do obciążenia poprzez kontrolowanie czasu trwania włączania zasilania podczas każdego cyklu przebiegu prądu przemiennego (AC). TRIAC (Trioda prądu przemiennego) to rodzaj przełącznika elektronicznego, który może kontrolować przepływ prądu w obu kierunkach w obwodzie prądu przemiennego. Działa jak przekaźnik półprzewodnikowy, umożliwiając sterownikowi szybkie i kontrolowane włączanie i wyłączanie zasilania elementu grzejnego. W przypadku sterowania proporcjonalnego w czasie TRIAC służy do cyklicznego włączania i wyłączania zasilania elementu grzejnego. Czas włączania zasilania podczas każdego cyklu jest zmieniany, aby osiągnąć żądaną nastawę temperatury. Na przykład, jeśli wartość zadana jest niższa niż aktualna temperatura, zasilanie może zostać włączone na krótszy czas, zmniejszając całkowitą moc dostarczaną do elementu grzejnego. I odwrotnie, jeśli wartość zadana jest wyższa, zasilanie można włączyć na dłuższy czas, aby zwiększyć dostarczaną moc. Modulując moc w ten sposób, sterowanie proporcjonalne w czasie za pomocą technologii TRIAC umożliwia regulację średniej mocy dostarczanej do obciążenia i utrzymanie stosunkowo stabilnej temperatury. Metoda ta oferuje takie korzyści, jak precyzyjna kontrola, efektywność energetyczna i zmniejszone zużycie elementu grzejnego poprzez minimalizację cykli termicznych. Sygnał sterujący do sterowania proporcjonalnego w czasie można generować przy użyciu różnych technik, takich jak modulacja szerokości impulsu (PWM) lub sterowanie kątem fazowym. Metody te określają czas, przez jaki zasilanie jest włączane podczas każdego cyklu, w oparciu o różnicę między żądaną wartością zadaną temperatury a rzeczywistą temperaturą.
Modbus lub konfiguracja ręczna
Chociaż AH2A1-6 wymaga jednostki głównej, może być sterowany protokołem Modbus lub sterowany ręcznie za pomocą dwóch przełączników DIP na płytce drukowanej. Oprócz połączenia komunikacyjnego Mobdus RTU, sterownik posiada również zdalne złącze ON/OFF dla zewnętrznego przełącznika oraz wyjście analogowe, które powtarza wyjście PWM grzejnika, tj. mi. 70% sygnału wyjściowego PWM jest tłumaczone na analogowy sygnał wyjściowy 7 VDC, 80% PWM jest tłumaczone na analogowy sygnał wyjściowy 8 VDC itp. Można go wykorzystać do sterowania wentylatorem lub innym urządzeniem podrzędnym w celu zwiększenia mocy wyjściowej. Komunikację Modbus można wykorzystać do zdalnego sterowania urządzeniami AH2A1 lub ze sterownika Master, czyli komputera z bezpłatnym oprogramowaniem 3SModbus firmy Sentera. Gdy wybrany jest tryb Modbus (poprzez rejestr holdingowy 7), sterownik nie kieruje się ustawieniami przełączników DIP i wszystkie opcje są wybierane poprzez Modbus.
