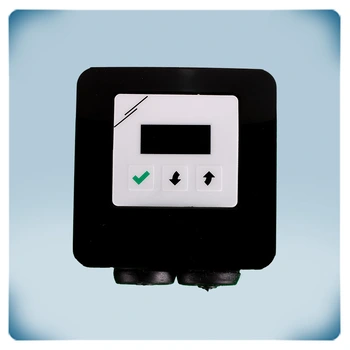

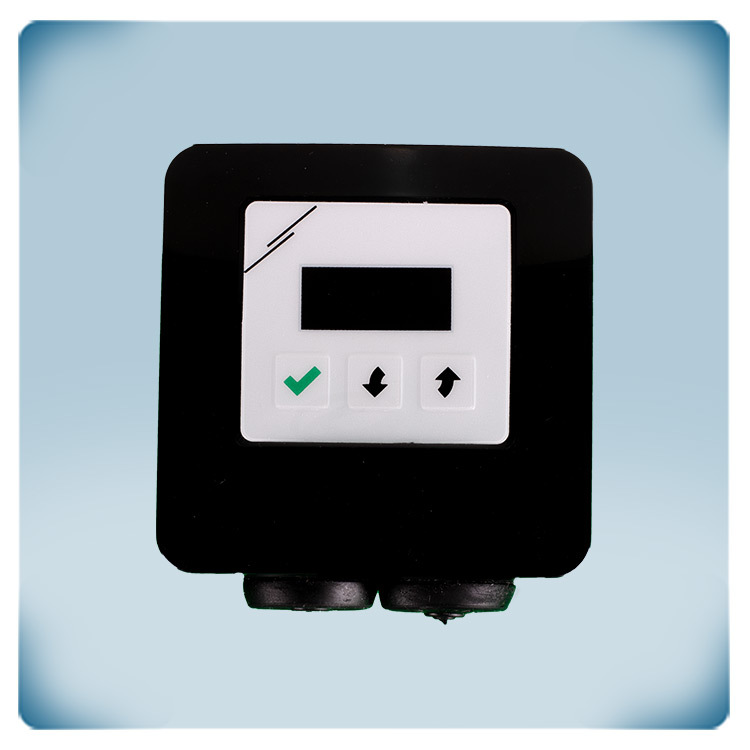

Cyfrowy regulator prędkości | wentylatory EC | czarny
Opis produktu
Sterownik RDCV może być używany jako sterownik cyfrowy do sterowania wentylatorami EC lub jako sterownik HVAC do sterowania wentylatorami EC zgodnie z wybranym parametrem. W trybie ręcznym RDCV jest kontrolerem do zmiany prędkości wentylatorów EC z trzema przyciskami i siedmiosegmentowym wyświetlaczem LED.
Posiada opcjonalny sygnał analogowy lub modulacyjny 0–10 VDC, 0–20 mA, 0–100% PWM. Może być stosowany do bezpośredniego sterowania wentylatorem EC, regulatorem prędkości wentylatora AC, siłownikami przepustnic powietrza, zaworami wodnymi. RDCV można również zintegrować z systemem BMS w celu monitorowania prędkości lub zdalnego sterowania za pośrednictwem Modbus RTU.
W trybie automatycznym RDCV jest regulatorem opartym na temperaturze, wilgotności, CO2, jakości powietrza, CO, różnicy ciśnień, który może kontrolować wentylatory EC lub siłowniki zaworów VAV. Jest połączony z podtynkowymi czujnikami 230VAC. Po podłączeniu takiego czujnika RDCV rozpozna, które parametry można kontrolować i umożliwi wybór parametru.
Będziesz także musiał wybrać tryb ogrzewania lub wentylacji i jaką wartość mierzonego parametru chcesz zachować. RDCV może być dostępny w kolorze białym lub czarnym i nadaje się do montażu powierzchniowego (IP54) i podtynkowego (IP44).
Napięcie zasilania 110 - 230 VAC.
Dodatkowe specyfikacje i opis
Ręczna regulacja prędkości wentylatora
W trybie ręcznym RDCV jest potencjometrem cyfrowym z wyjściem analogowym. Domyślny typ wyjścia to 0-10 V. Za pośrednictwem komunikacji Modbus RTU można wybrać inny typ wyjścia: 0-10 VDC / 0-20 mA 0-100% PWM. Ten analogowy sygnał wyjściowy można regulować w sposób ciągły lub w krokach od 2 do 10. Moc można regulować ręcznie za pomocą strzałek w górę iw dół. Naciskając przycisk z zielonym haczykiem przez 4 sekundy, można aktywować lub dezaktywować potencjometr. Wybrana wartość wyjściowa jest wizualizowana na 7-segmentowym wyświetlaczu LED (% lub numer kroku). Tryb ręczny lub automatyczny można wybrać za pomocą interfejsu klawiatury z 3 przyciskami.
W trybie ręcznym RDCV jest potencjometrem cyfrowym z wyjściem analogowym. Domyślny typ wyjścia to 0-10 V. Za pośrednictwem komunikacji Modbus RTU można wybrać inny typ wyjścia: 0-10 VDC / 0-20 mA 0-100% PWM. Ten analogowy sygnał wyjściowy można regulować w sposób ciągły lub w krokach od 2 do 10. Moc można regulować ręcznie za pomocą strzałek w górę iw dół. Naciskając przycisk z zielonym haczykiem przez 4 sekundy, można aktywować lub dezaktywować potencjometr. Wybrana wartość wyjściowa jest wizualizowana na 7-segmentowym wyświetlaczu LED (% lub numer kroku). Tryb ręczny lub automatyczny można wybrać za pomocą interfejsu klawiatury z 3 przyciskami.
Wyświetlacz LED
RDCZ wyposażony jest w wyświetlacz LED (3 cyfry, 7 segmentów), na którym w trybie automatycznym może być wyświetlana wartość mierzona przez czujnik lub procent mocy wyjściowej do silnika. W trybie ręcznym można wyświetlić wybrany krok (od 2 do 10) lub procent mocy wyjściowej silnika.
RDCZ wyposażony jest w wyświetlacz LED (3 cyfry, 7 segmentów), na którym w trybie automatycznym może być wyświetlana wartość mierzona przez czujnik lub procent mocy wyjściowej do silnika. W trybie ręcznym można wyświetlić wybrany krok (od 2 do 10) lub procent mocy wyjściowej silnika.
Montaż natynkowy lub podtynkowy
RDCZ może być instalowany podtynkowo (puszka DIN) lub montowany na ścianie. Zintegrowane urządzenie zapewnia stopień ochrony IP44, a przy montażu natynkowym stopień ochrony IP54.
RDCZ może być instalowany podtynkowo (puszka DIN) lub montowany na ścianie. Zintegrowane urządzenie zapewnia stopień ochrony IP44, a przy montażu natynkowym stopień ochrony IP54.
Doskonała jakość
Ten napęd o zmiennej prędkości jest wykonany w Europie przy użyciu najbardziej niezawodnych i nowoczesnych komponentów elektronicznych. Może sterować (wieloma) silnikami o maksymalnym całkowitym prądzie równym jego prądowi znamionowemu w sposób ciągły. Nie jest konieczne przewymiarowanie tego napędu.
Sterowanie wentylatorami EC
Wentylatory EC i wentylatory AC są bardzo różne. Wentylatory EC oferują wiele korzyści – od tańszej obsługi, poprzez zmniejszone buczenie i brzęczenie, po zwiększoną wydajność i bardziej precyzyjne sterowanie. Różnica między wentylatorem EC a wentylatorem AC polega na tym, że wentylator EC jest wentylatorem cyfrowym. EC oznacza „elektronicznie komutowany”, co zasadniczo oznacza, że wewnątrz wentylatora znajduje się płytka drukowana, która nim steruje. RDCV jest przeznaczony do regulacji prędkości wentylatora EC. Wentylator EC może być sterowany za pomocą różnych sygnałów (0-10 VDC / 0-20 mA / PWM), jednak w większości przypadków jest sterowany sygnałem 0 – 10 V do wentylatora, co jest ustawieniem domyślnym z RDCV.
Jak skonfigurować
Wszystkie parametry i ustawienia urządzeń Sentera można odczytać i dostosować za pośrednictwem komunikacji Modbus RTU. Parametry te można podzielić na „Rejestry wejściowe” i „Rejestry wstrzymujące”. „Rejestry wejściowe” są przeznaczone tylko do odczytu. Zawierają informacje, które można odczytać, ale których nie można zmienić, takie jak temperatura, wilgotność względna itp. Wartości „Rejestrów przechowywania” można modyfikować na przykład minimalną temperaturę lub minimalną wilgotność względną itp. Ustawienia decydujące o funkcjonalności urządzenia zawarte są zazwyczaj w „Rejestrach holdingowych”. Pełny przegląd wszystkich parametrów można znaleźć na mapie rejestracji Modbus urządzenia. Aby ułatwić konfigurację i monitorowanie urządzenia Sentera, zalecamy skorzystanie z jednej z poniższych opcji.
Oprogramowanie 3SM: To oprogramowanie umożliwia monitorowanie i konfigurowanie urządzeń Sentera. Zainstaluj oprogramowanie 3SModbus i podłącz swoje urządzenie Sentera do komputera. Zalecamy użycie konwertera CNVT-USB-RS485-V2 do podłączenia urządzeń Sentera do komputera. Podłączone urządzenia są wykrywane automatycznie. Klikając na nie, możesz monitorować lub zmieniać ustawienia parametrów, takie jak „Rejestr wejściowy” lub „Rejestr holdingowy”, zapoznaj się z mapą rejestracji Modbus urządzenia.
Sensistant Konfigurator: Jeśli nie chcesz używać komputera do konfigurowania urządzenia Sentera, Sensistant jest najlepszą opcją. Sensistant to konfigurator Modbus, który łączy się bezpośrednio z produktem. Podłącz Sensistant do czujnika Sentera HVAC lub regulatora prędkości wentylatora i dostosuj ustawienia w „Rejestrze wstrzymania”.
SenteraWeb: Za pośrednictwem bramki internetowej Sentera możesz podłączyć swoje urządzenia Sentera do SenteraWeb. Poprzez SenteraWeb możesz konfigurować i monitorować parametry. Możliwe jest także zdalne rejestrowanie danych z chmury Sentera.
Sterowanie na żądanie lub ręczne

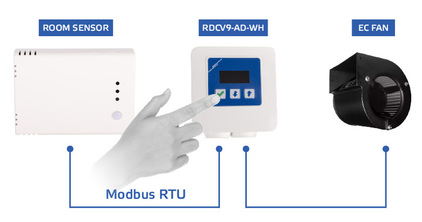

Sygnał wyjściowy może bezpośrednio sterować wentylatorem EC lub regulatorem prędkości wentylatora AC. Może także sterować siłownikiem przepustnicy. Zatem tego urządzenia można używać zarówno do ręcznej, jak i kontrolowanej na żądanie prędkości wentylatora. Jeśli zdecydujesz się na sterowanie ręczne, możesz skorzystać z interfejsu klawiatury. W przypadku bardziej zaawansowanej opcji automatycznej lub na żądanie sterowanie odbywa się w oparciu o odczyty podłączonego czujnika, którego wyjście steruje wentylacją.
Komunikacja Modbus RTU
Sterownik posiada komunikację Modbus RTU. Standardowo urządzenia Sentera z wbudowanym Modbus RTU można skonfigurować za pomocą bezpłatnego oprogramowania 3SModbus. Rejestry przechowujące Modbus RTU powielają funkcje wybrane za pomocą interfejsu klawiatury. Jeśli zdecydujesz się skorzystać z tej funkcji, będziesz mieć dostęp do pełnego zestawu funkcji oferowanych przez RDCV za pomocą swojego komputera.
Ten napęd o zmiennej prędkości jest wykonany w Europie przy użyciu najbardziej niezawodnych i nowoczesnych komponentów elektronicznych. Może sterować (wieloma) silnikami o maksymalnym całkowitym prądzie równym jego prądowi znamionowemu w sposób ciągły. Nie jest konieczne przewymiarowanie tego napędu.
Sterowanie wentylatorami EC
Wentylatory EC i wentylatory AC są bardzo różne. Wentylatory EC oferują wiele korzyści – od tańszej obsługi, poprzez zmniejszone buczenie i brzęczenie, po zwiększoną wydajność i bardziej precyzyjne sterowanie. Różnica między wentylatorem EC a wentylatorem AC polega na tym, że wentylator EC jest wentylatorem cyfrowym. EC oznacza „elektronicznie komutowany”, co zasadniczo oznacza, że wewnątrz wentylatora znajduje się płytka drukowana, która nim steruje. RDCV jest przeznaczony do regulacji prędkości wentylatora EC. Wentylator EC może być sterowany za pomocą różnych sygnałów (0-10 VDC / 0-20 mA / PWM), jednak w większości przypadków jest sterowany sygnałem 0 – 10 V do wentylatora, co jest ustawieniem domyślnym z RDCV.
Jak skonfigurowaćWszystkie parametry i ustawienia urządzeń Sentera można odczytać i dostosować za pośrednictwem komunikacji Modbus RTU. Parametry te można podzielić na „Rejestry wejściowe” i „Rejestry wstrzymujące”. „Rejestry wejściowe” są przeznaczone tylko do odczytu. Zawierają informacje, które można odczytać, ale których nie można zmienić, takie jak temperatura, wilgotność względna itp. Wartości „Rejestrów przechowywania” można modyfikować na przykład minimalną temperaturę lub minimalną wilgotność względną itp. Ustawienia decydujące o funkcjonalności urządzenia zawarte są zazwyczaj w „Rejestrach holdingowych”. Pełny przegląd wszystkich parametrów można znaleźć na mapie rejestracji Modbus urządzenia. Aby ułatwić konfigurację i monitorowanie urządzenia Sentera, zalecamy skorzystanie z jednej z poniższych opcji.
Oprogramowanie 3SM: To oprogramowanie umożliwia monitorowanie i konfigurowanie urządzeń Sentera. Zainstaluj oprogramowanie 3SModbus i podłącz swoje urządzenie Sentera do komputera. Zalecamy użycie konwertera CNVT-USB-RS485-V2 do podłączenia urządzeń Sentera do komputera. Podłączone urządzenia są wykrywane automatycznie. Klikając na nie, możesz monitorować lub zmieniać ustawienia parametrów, takie jak „Rejestr wejściowy” lub „Rejestr holdingowy”, zapoznaj się z mapą rejestracji Modbus urządzenia.
Sensistant Konfigurator: Jeśli nie chcesz używać komputera do konfigurowania urządzenia Sentera, Sensistant jest najlepszą opcją. Sensistant to konfigurator Modbus, który łączy się bezpośrednio z produktem. Podłącz Sensistant do czujnika Sentera HVAC lub regulatora prędkości wentylatora i dostosuj ustawienia w „Rejestrze wstrzymania”.
SenteraWeb: Za pośrednictwem bramki internetowej Sentera możesz podłączyć swoje urządzenia Sentera do SenteraWeb. Poprzez SenteraWeb możesz konfigurować i monitorować parametry. Możliwe jest także zdalne rejestrowanie danych z chmury Sentera.
Sterowanie na żądanie lub ręczne
Sygnał wyjściowy może bezpośrednio sterować wentylatorem EC lub regulatorem prędkości wentylatora AC. Może także sterować siłownikiem przepustnicy. Zatem tego urządzenia można używać zarówno do ręcznej, jak i kontrolowanej na żądanie prędkości wentylatora. Jeśli zdecydujesz się na sterowanie ręczne, możesz skorzystać z interfejsu klawiatury. W przypadku bardziej zaawansowanej opcji automatycznej lub na żądanie sterowanie odbywa się w oparciu o odczyty podłączonego czujnika, którego wyjście steruje wentylacją.
Komunikacja Modbus RTU
Sterownik posiada komunikację Modbus RTU. Standardowo urządzenia Sentera z wbudowanym Modbus RTU można skonfigurować za pomocą bezpłatnego oprogramowania 3SModbus. Rejestry przechowujące Modbus RTU powielają funkcje wybrane za pomocą interfejsu klawiatury. Jeśli zdecydujesz się skorzystać z tej funkcji, będziesz mieć dostęp do pełnego zestawu funkcji oferowanych przez RDCV za pomocą swojego komputera.
