Automatyczny regulator prędkości AC wentylatora | 2 x 6A
Opis produktu
Automatyczny regulator prędkości wentylatora dla AC wentylatorów z silnikiem jednofazowym. Maksymalny (łączny) prąd silnika wynosi 6 A. Prędkość wentylatora jest regulowana automatycznie na podstawie pomiarów podłączonych czujników HVAC.
Do gniazda RJ45 (Power over Modbus) można podłączyć do 4 czujników HVAC. Dodatkowo dostępne są 2 wejścia analogowe, 2 wyjścia analogowe i 2 wejścia tachografu.
Firmware dedykowane do aplikacji można pobrać za pośrednictwem SenteraWeb. Do podłączenia kontrolera HVAC do SenteraWeb wymagana jest opcjonalna bramka internetowa.
Napięcie zasilania wynosi 230 VAC.
Dodatkowe specyfikacje i opis
Oprogramowanie
Regulatory serii TCMF8 wymagają oprogramowania układowego przystosowanego do danej aplikacji. Zazwyczaj regulują one prędkością wentylatora na podstawie sygnału wejściowego podłączonych czujników lub potencjometrów. Oprogramowanie układowe specyficzne dla danej aplikacji można pobrać za pośrednictwem SenteraWeb - platformy chmurowej HVAC. Trn regulator nie posiada zinegrowanej bramki internetowej. Do połączenia z SenteraWeb i pobrania oprogramowania układowego dla aplikacji wymagana jest zewnętrzna bramka internetowa. Po pobraniu oprogramowania regulator TCMF8 może działać samodzielnie lub może był połączony z SenteraWeb.
Wiele zastosowań

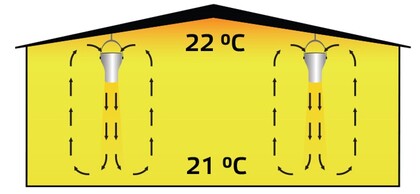

Oferujemy ograniczoną liczbę określonych wersji oprogramowania układowego dla typowych zastosowań HVAC (np. destratyfikacja, sterowanie prędkością wentylatora w oparciu o zapotrzebowanie itp.). Najpierw wybierz żądaną funkcję na stronie rozwiązania w naszej witrynie, a następnie pobierz oprogramowanie układowe dla określonej aplikacji. W razie potrzeby możliwe jest dostosowanie niektórych ustawień za pośrednictwem rejestrów Modbus Holding. Nie jest wymagane żadne programowanie!
Dwa wyjścia do regulacji prędkości wentylatora
Ten sterownik posiada dwa wyjścia do sterowania wentylatorami AC z silnikiem jednofazowym. Maksymalny połączony prąd wynosi 6 A na wyjście. Prędkość wentylatora jest regulowana poprzez zmniejszenie napięcia silnika poprzez kontrolę kąta fazowego / technologię TRIAC. Oznacza to, że ten regulator prędkości nadaje się tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie. Dzięki dokładnemu sterowaniu silnikiem szum silnika przy niskiej prędkości pozostaje ograniczony.
Podłącz czujniki lub potencjometry
Zewnętrzne czujniki lub potencjometry HVAC można podłączyć za pośrednictwem komunikacji Modbus RTU lub przez wejścia analogowe. Aby uprościć okablowanie urządzeń zewnętrznych, zasilanie 24 V jest dostępne przez gniazdo RJ45. Zasilanie 24 V i komunikację Modbus można rozprowadzić jednym kablem - nazywamy to Power over Modbus lub PoM. Wszystkie ustawienia można regulować za pomocą rejestrów Modbus Holding.
Zabezpieczenie termiczne silnika
Awaria silnika prądu przemiennego jest często spowodowana przegrzaniem. Aby w porę wykryć przegrzanie silnika, niektóre silniki są wyposażone w TK lub styki termiczne. Te styki termiczne mierzą temperaturę w uzwojeniach silnika. Sterowniki prędkości wentylatora TCMF8 mogą monitorować dwa termiczne styki silnika. W przypadku przegrzania silnika funkcja monitorowania TK wyłączy silnik, aby zapobiec jego trwałemu uszkodzeniu. Silnik TK można podłączyć do zacisków TK i 24 VDC.
Obudowa IP54 do montażu naściennego
Ten regulator prędkości wentylatora można zainstalować na ścianie lub panelu wewnątrz pomieszczeń. Upewnij się, że regulator prędkości wentylatora może wystarczająco ostygnąć. Najlepiej zainstalować go w chłodnym miejscu, najlepiej nie w bezpośrednim świetle słonecznym. Obudowa wykonana jest z wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest trudnopalny, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem pyłu i wody.
