Sterownik destratyfikacji | Sterowanie dwoma wentylatorami 3 A
Opis rozwiązania

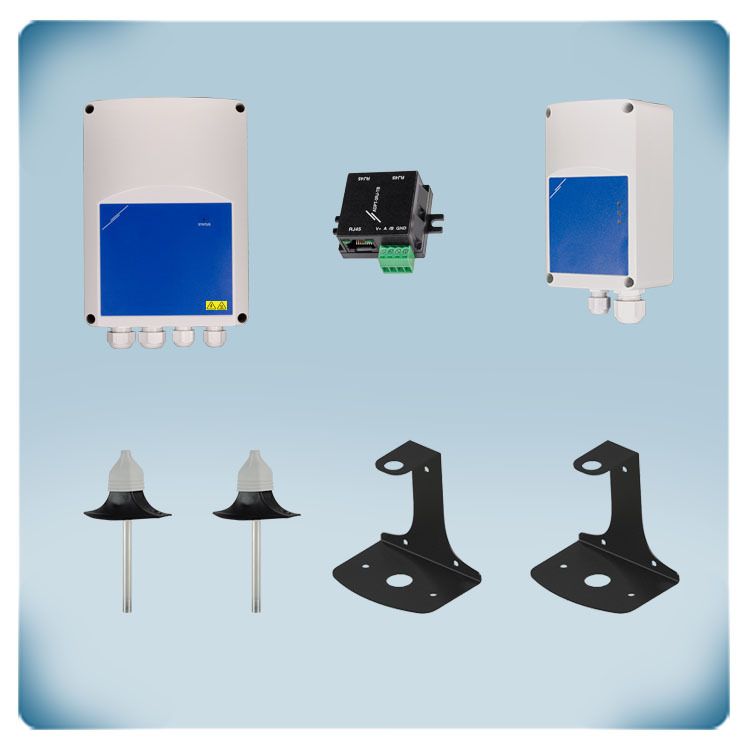

Temperatury na poziomie sufitu i podłogi są mierzone przez dwa czujniki temperatury z sondami ze stali nierdzewnej 85 mm. Im większa różnica między obiema temperaturami, tym wyższa prędkość wentylatora AC. Łączna maksymalna prędkość na wyjście wynosi 3 A. Dostępne są dwa regulowane wyjścia. Ten kontroler destratyfikacji wymaga oddzielnej bramki internetowej do podłączenia instalacji do SenteraWeb i pobrania oprogramowania układowego.
Dodatkowe specyfikacje i opis
Płynna regulacja wentylatorów sufitowych
Ten regulator prędkości wentylatora reguluje prędkość wentylatorów sufitowych poprzez zmniejszenie napięcia silnika. Napięcie jest redukowane poprzez kontrolę kąta fazowego (technologia TRIAC). Dlatego ten regulator prędkości nadaje się tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie. Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskiej prędkości może wystąpić szum silnika.
Komunikacja Modbus RTU
Wszystkie urządzenia wymieniają informacje za pośrednictwem komunikacji Modbus RTU. Cyfrowe czujniki temperatury są dokładniejsze niż pasywne czujniki temperatury. W przypadku pasywnych czujników temperatury na zmierzoną wartość ma wpływ rezystancja elektryczna kabla. Nie dotyczy to czujników cyfrowych. Cyfrowe czujniki temperatury przesyłają zmierzone wartości za pośrednictwem komunikacji Modbus RTU. Komunikacja Modbus jest bardziej stabilna i niezawodna niż sygnał 0-10 V i oferuje możliwość użycia dłuższych kabli. Dostępne są wszystkie informacje z podłączonych urządzeń, nie tylko zmierzone wartości. Jeśli w jednym z czujników wystąpi problem, można wysłać szczegółowe powiadomienie o alarmie.
Destratyfikacja w celu równomiernego rozprowadzenia ciepła
Ciepłe powietrze unosi się. W pomieszczeniach z wysokimi sufitami warstwa powietrza gromadzi się warstwami o różnych temperaturach. Kiedy ciepłe powietrze utrzymuje się tuż pod sufitem, a zimne powietrze znajduje się głównie w dolnej części pomieszczenia, powoduje to nieprzyjemne uczucie. Skutkuje to również wysokimi kosztami ogrzewania, szczególnie w przypadku budynków słabiej ocieplonych.Destratyfikacja to proces mieszania się tych warstw powietrza o różnych temperaturach. Pod sufitem gromadzi się ciepłe powietrze. Bliżej podłogi znajdują się zimniejsze warstwy powietrza. Powoduje to nieprzyjemne uczucie dla mieszkańców, a ponadto przez dach ucieka dużo ciepła. Wentylatory destratyfikacyjne lub wentylatory sufitowe mogą rozwiązać ten problem, mieszając warstwy powietrza o różnych temperaturach. Mieszając powietrze, temperatura pod sufitem i na poziomie podłogi jest zrównoważona. Stwarza to przyjemniejsze uczucie i wymaga mniejszego ogrzewania. Oprócz znacznych oszczędności energii powstaje lepszy klimat powietrza w pomieszczeniach. Prędkość wentylatora sufitowego jest regulowana na podstawie różnicy między temperaturą sufitu i podłogi. Im większa różnica między obiema temperaturami, tym wyższa prędkość wentylatora. temperatura delty, minimalną i maksymalną prędkość wentylatora oraz wszystkie inne ustawienia można regulować za pomocą rejestrów wstrzymania Modbus. Zazwyczaj rozwiązanie to znajduje zastosowanie w dużych halach, takich jak magazyny czy zakłady produkcyjne.
Platforma chmurowa SenteraWeb HVAC
Poprzez opcjonalną bramkę internetową sterownik można połączyć z SenteraWeb. SenteraWeb to chmurowa platforma HVAC, która oferuje zdalne sterowanie za pomocą standardowej przeglądarki internetowej. Podłączone urządzenia mogą wysyłać komunikaty alarmowe, gdy mierzone temperatury przekroczą swoje zakresy lub gdy wystąpią błędy. Temperatury podłogi i sufitu można rejestrować i wizualizować na wykresie. Zarejestrowane dane można eksportować. Jeden lub wielu użytkowników może mieć dostęp do podłączonych urządzeń. Użytkownicy widzą tylko wartości, konfiguratorzy mogą przeglądać i dostosowywać wartości rejestrów Modbus Holding. Za pomocą harmonogramu dni i tygodni można tworzyć różne tryby wentylacji.
Ten regulator prędkości wentylatora reguluje prędkość wentylatorów sufitowych poprzez zmniejszenie napięcia silnika. Napięcie jest redukowane poprzez kontrolę kąta fazowego (technologia TRIAC). Dlatego ten regulator prędkości nadaje się tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowany napięciem, najlepiej skontaktować się z producentem silnika. Ten kontroler prędkości działa całkowicie bezgłośnie. Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskiej prędkości może wystąpić szum silnika.
Komunikacja Modbus RTU
Wszystkie urządzenia wymieniają informacje za pośrednictwem komunikacji Modbus RTU. Cyfrowe czujniki temperatury są dokładniejsze niż pasywne czujniki temperatury. W przypadku pasywnych czujników temperatury na zmierzoną wartość ma wpływ rezystancja elektryczna kabla. Nie dotyczy to czujników cyfrowych. Cyfrowe czujniki temperatury przesyłają zmierzone wartości za pośrednictwem komunikacji Modbus RTU. Komunikacja Modbus jest bardziej stabilna i niezawodna niż sygnał 0-10 V i oferuje możliwość użycia dłuższych kabli. Dostępne są wszystkie informacje z podłączonych urządzeń, nie tylko zmierzone wartości. Jeśli w jednym z czujników wystąpi problem, można wysłać szczegółowe powiadomienie o alarmie.
Destratyfikacja w celu równomiernego rozprowadzenia ciepła
Ciepłe powietrze unosi się. W pomieszczeniach z wysokimi sufitami warstwa powietrza gromadzi się warstwami o różnych temperaturach. Kiedy ciepłe powietrze utrzymuje się tuż pod sufitem, a zimne powietrze znajduje się głównie w dolnej części pomieszczenia, powoduje to nieprzyjemne uczucie. Skutkuje to również wysokimi kosztami ogrzewania, szczególnie w przypadku budynków słabiej ocieplonych.Destratyfikacja to proces mieszania się tych warstw powietrza o różnych temperaturach. Pod sufitem gromadzi się ciepłe powietrze. Bliżej podłogi znajdują się zimniejsze warstwy powietrza. Powoduje to nieprzyjemne uczucie dla mieszkańców, a ponadto przez dach ucieka dużo ciepła. Wentylatory destratyfikacyjne lub wentylatory sufitowe mogą rozwiązać ten problem, mieszając warstwy powietrza o różnych temperaturach. Mieszając powietrze, temperatura pod sufitem i na poziomie podłogi jest zrównoważona. Stwarza to przyjemniejsze uczucie i wymaga mniejszego ogrzewania. Oprócz znacznych oszczędności energii powstaje lepszy klimat powietrza w pomieszczeniach. Prędkość wentylatora sufitowego jest regulowana na podstawie różnicy między temperaturą sufitu i podłogi. Im większa różnica między obiema temperaturami, tym wyższa prędkość wentylatora. temperatura delty, minimalną i maksymalną prędkość wentylatora oraz wszystkie inne ustawienia można regulować za pomocą rejestrów wstrzymania Modbus. Zazwyczaj rozwiązanie to znajduje zastosowanie w dużych halach, takich jak magazyny czy zakłady produkcyjne.
Platforma chmurowa SenteraWeb HVAC
Poprzez opcjonalną bramkę internetową sterownik można połączyć z SenteraWeb. SenteraWeb to chmurowa platforma HVAC, która oferuje zdalne sterowanie za pomocą standardowej przeglądarki internetowej. Podłączone urządzenia mogą wysyłać komunikaty alarmowe, gdy mierzone temperatury przekroczą swoje zakresy lub gdy wystąpią błędy. Temperatury podłogi i sufitu można rejestrować i wizualizować na wykresie. Zarejestrowane dane można eksportować. Jeden lub wielu użytkowników może mieć dostęp do podłączonych urządzeń. Użytkownicy widzą tylko wartości, konfiguratorzy mogą przeglądać i dostosowywać wartości rejestrów Modbus Holding. Za pomocą harmonogramu dni i tygodni można tworzyć różne tryby wentylacji.
