AC silnik 1,5 A | Sterowanie 0-10 V | Monitorowanie TK

Nikt jeszcze nie skomentował tego produktu, bądź pierwszy (patrz poniżej), dziękujemy za Twoją opinię!
Kod artykułu FS-R-000006
Aktualne zapasy 3 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis rozwiązania

Sterowanie prędkością wentylatora za pomocą sygnału 0-10 V dla wentylatorów AC z silnikiem jednofazowym, wyposażonym w styki termiczne. Maksymalny prąd silnika wynosi 1,5 A. Napięcie zasilania mieści się w zakresie od 115 do 230 VAC. Prędkość wentylatora AC można regulować za pomocą analogowego sygnału sterującego. Moduł DADCM przetwarza analogowy sygnał sterujący na komunikację Modbus RTU. Komunikacja Modbus RTU może pokonywać większe odległości niż sygnał analogowy. Prędkość wentylatora można regulować od prędkości wysokiej do niskiej lub od niskiej do wysokiej. Wszystkie ustawienia można regulować przez Modbus RTU. Funkcja monitorowania TK wyłącza silnik w przypadku wykrycia przegrzania silnika przez styki termiczne.

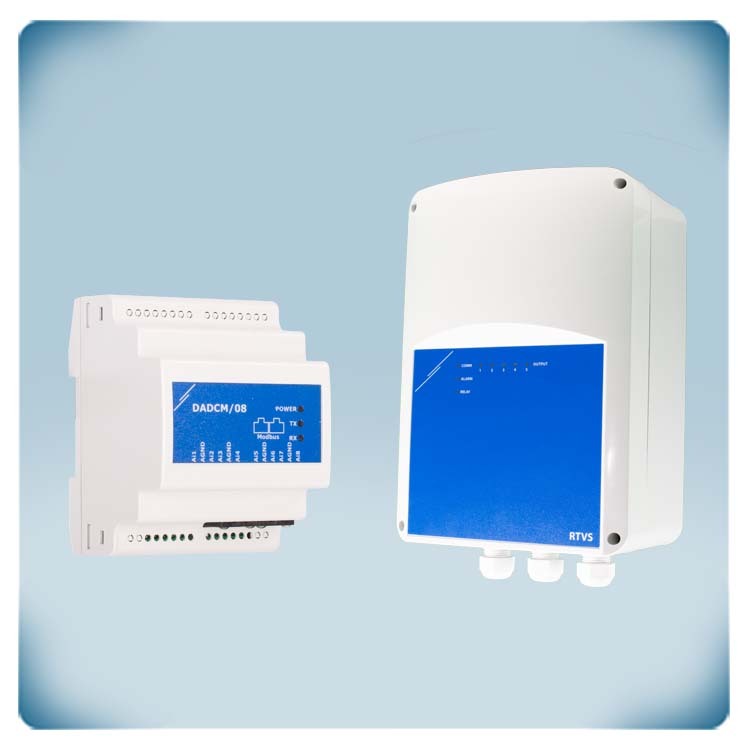

Składniki tego rozwiązania

Kod artykułu
Ilość
Opis

RTVS8-15L22

1 szt.

Transformatorowy regulator prędkości wentylatora z komunikacją Modbus RTU do ręcznej regulacji prędkości wentylatora lub w zależności od zapotrzebowania. Napięcie zasilania mieści się w zakresie 115 - 230 VAC. Steruje silnikami jednofazowymi. (Łączny) maksymalny prąd silnika wynosi 1,5 A. Seria RTVS8 jest sterowana za pomocą komunikacji Modbus. Do regulacji wymaganej prędkości wentylatora można użyć czujnika Sentera HVAC, potencjometru (seria SPV), modułu Modbus I/O lub systemu BMS. Prędkość wentylatora jest regulowana poprzez stopniową zmianę napięcia silnika. Technologia autotransformatorowa generuje napięcie silnika o idealnym sinusoidalnym kształcie. Gwarantuje to cichą pracę silnika. Specjalna impregnowana powłoka redukuje szum elektryczny z autotransformatorów. Obudowa umożliwia montaż natynkowy (stopień ochrony IP54). Prędkość wentylatora można kontrolować ręcznie lub w oparciu o temperaturę, wilgotność względną, CO2, jakość powietrza (TVOC) lub CO.

DADCM-08

1 szt.

Ten konwerter sygnału analogowego na Modbus jest wyposażony w 8 wejść analogowych, które można konfigurować za pomocą protokołu Modbus RTU. 4 z 8 wejść można ustawić tak, aby obsługiwały następujące typy sygnałów: 0-10 VDC, 0-20 mA lub 0-100% PWM. Pozostałe 4 wejścia można skonfigurować do obsługi sygnałów 0-10 VDC i 0-20 mA. Analogowe dane wejściowe są przesyłane do rejestrów wejściowych Modbus RTU. Moduł zasilany jest z zasilacza 24 VDC Power over Modbus (PoM), co oznacza, że zarówno źródło zasilania, jak i komunikacja Modbus RTU realizowane są poprzez gniazdo RJ45. Moduł ten został zaprojektowany z myślą o łatwej instalacji na szynie DIN w szafce elektrycznej.
