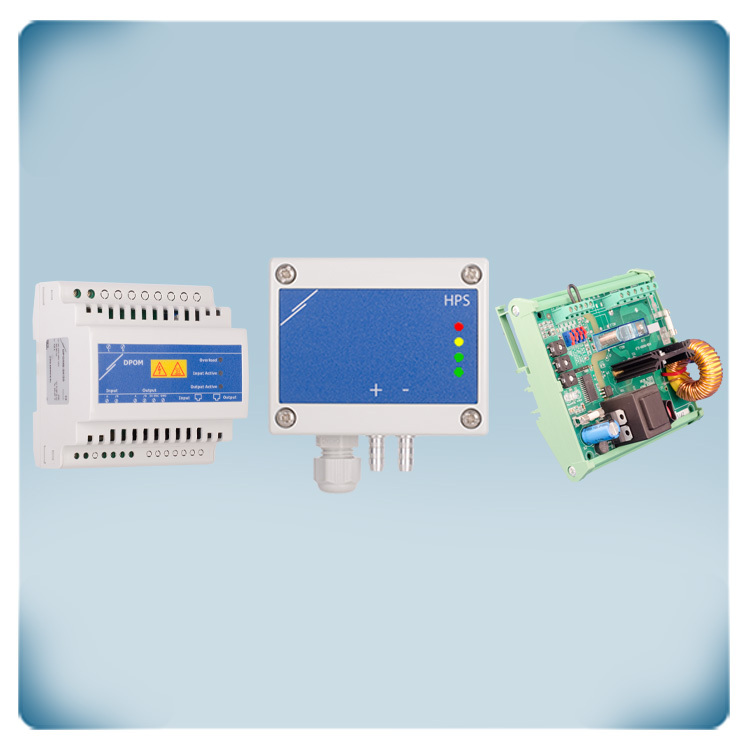

AC silnik 1,5 A | Regulacja różnicy ciśnień 0 - 1,000 Pa | szyna DIN

Jest to zasilacz montowany na szynie DIN z wbudowanym wzmacniaczem Modbus RTU. Zasilacz impulsowy 24 VDC zapewnia ochronę przed zwarciem, przeciążeniem i przepięciem. Maksymalne obciążenie wynosi 900 mA lub 20 W. Zasilanie 24 VDC jest dostępne tylko poprzez kanał wyjściowy. Wszystkie urządzenia można podłączyć poprzez listwy zaciskowe lub złącza RJ45. Komunikacja Modbus RTU obu kanałów jest wzmocniona przez wbudowany wzmacniacz sygnału half-duplex. Napięcie zasilania mieści się w zakresie od 85 do 264 VAC (50-60 Hz). Urządzenie to można zamontować na szynie DIN. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem pyłu.

Regulator, przetwornik różnicy ciśnień może kontrolować różnicę ciśnień (Pa), przepływ powietrza (m³ / h) lub prędkość powietrza (m / s) w systemach HVAC. Może bezpośrednio sterować wentylatorami EC, przetwornicami częstotliwości lub regulatorami prędkości wentylatorów za pomocą algorytmu sterowania PI. Jest idealny do sterowania zaworami VAV. Obsługuje ustawioną różnicę ciśnień, przepływ powietrza lub prędkość powietrza. Wszystkie parametry można ustawić za pomocą Modbus RTU. Prędkość powietrza można kontrolować razem z wybranymi rurkami Pitota: PSET-PTx-200. Cztery wskaźniki LED wyraźnie pokazują stan regulatora różnicowego niskiego ciśnienia i wartości kontrolowanych. Kontroluje jedno wyjście analogowe lub modulowane, które można wybrać z zakresu 0–10 VDC, 0–20 mA lub 0–100% PWM. Napięcie zasilania: 18–34 VDC. Może być stosowany przy ciśnieniu od 0 do 1000 Pa.

Regulator prędkości z wejściem analogowym. Przystosowany do montażu na szynie DIN. Steruje silnikami jednofazowymi sterowanymi napięciem o maksymalnym natężeniu prądu 1,5 A. Zdalne polecenie start - stop można wygenerować za pomocą zewnętrznego przełącznika - podłączonego do wejścia cyfrowego. Wysoka i niska prędkość są regulowane za pomocą wewnętrznych trymerów. Prędkość wentylatora można ustawić za pomocą wejścia analogowego lub Modbus RTU. Typ wejścia analogowego można wybrać za pomocą zworek lub Modbus RTU (0-10 VDC lub 0-20 mA). Przyspieszenie rozruchu lub łagodnego rozruchu oraz różne tryby pracy można wybrać za pośrednictwem protokołu Modbus RTU. Wyjście nieregulowane jest aktywne, gdy silnik jest włączony. Prędkość wentylatora AC jest regulowana poprzez zmniejszenie napięcia silnika poprzez kontrolę kąta fazowego - technologia Triac. Obudowa przystosowana jest do montażu na szynie DIN i zapewnia stopień ochrony IP20.
