Schemat ogólny

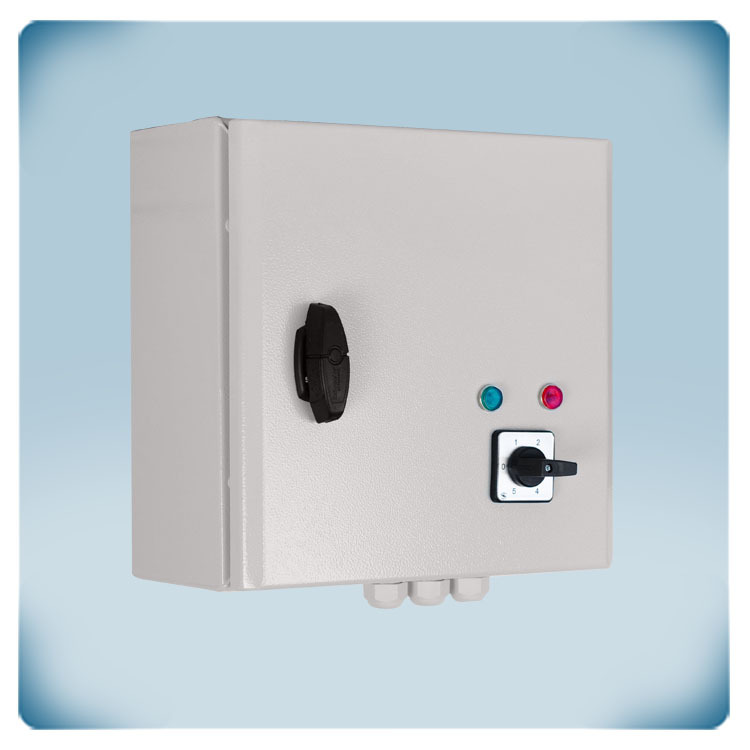

5-biegowy regulator kurtyny powietrznej | Silnik 3-fazowy 400 V 14 A
Opis rozwiązania
5-biegowy regulator do sterowania kurtyną powietrzną z 3-fazowymi silnikami sterowanymi napięciem 400 V. Łączny maksymalny prąd silnika wynosi 14 A. Prędkość powietrza można wybrać za pomocą 5-stopniowego przełącznika obrotowego. W pozycji OFF (zero) kurtyna powietrzna jest wyłączona. Styk zdalnego włączania/wyłączania może być używany do zewnętrznego przełącznika, takiego jak kontakt drzwiowy. Funkcja monitorowania TK dezaktywuje silnik w przypadku przegrzania. Po awarii zasilania silnik automatycznie uruchamia się ponownie. Wyjście nieregulowane może sterować zaworem wężownicy LPHW.
Dodatkowe specyfikacje i opis
Automatyczny restary po awarii zasilania
W przypadku awarii zasilania ten regulator automatycznie się zresetuje. Po przywróceniu zasilania silnik automatycznie uruchomi się ponownie. W przypadku standardowych regulatorów prędkości wentylatora, po przerwie w dostawie prądu, przełącznik obrotowy należy ręcznie ustawić w pozycji OFF, a następnie z powrotem w żądaną pozycję prędkości. W przypadku serii STRA4 nie jest to konieczne.
Zabezpieczenie przed przegrzaniem
Ten sterownik kurtyny powietrznej oferuje możliwość podłączenia styków termicznych. TK lub styki termiczne monitorują temperaturę wewnątrz uzwojeń silnika lub temperaturę grzałki. W przypadku przegrzania funkcja monitorowania TK wyłączy system, aby zapobiec uszkodzeniu i aktywuje wyjście alarmowe.
Obudowa do montażu naściennego wewnątrz pomieszczeń
Upewnij się, że kontroler może wystarczająco ostygnąć. Najlepiej zainstalować go w chłodnym miejscu, najlepiej nie w bezpośrednim świetle słonecznym. Obudowa została zaprojektowana i wyprodukowana we własnym zakresie. Używamy wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest trudnopalny, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem kurzu i wody. Ten kontroler można zainstalować na ścianie lub panelu w pomieszczeniu.
Stwórz barierę termiczną
Kurtyny powietrzne tworzą niewidzialną barierę oddzielającą gorące i zimne powietrze. Kurtyny powietrzne mogą być również stosowane w celu zapobiegania przedostawaniu się powietrza lub zanieczyszczeń z jednego pomieszczenia do drugiego. Wentylatory AC kurtyny powietrznej wymuszają ruch kurtyny powietrznej w dół. Ta niewidoczna bariera zapobiega napływowi powietrza zewnętrznego i ogranicza odpływ powietrza wewnętrznego, minimalizując straty ciepła. Kurtyny powietrzne są często stosowane w sklepach lub barach, aby drzwi mogły pozostać otwarte, jednocześnie utrzymując ciepłe powietrze w środku. Dzięki otwartym drzwiom klienci chętniej wchodzą.
Czujnik drzwiowy aktywuje kurtynę powietrzną
Do wejść styków beznapięciowych można podłączyć styk drzwiowy. Kiedy drzwi się otwierają, kurtyna powietrzna jest aktywowana. Po włączeniu kurtyna powietrzna będzie działać ze stałą prędkością ustawioną za pomocą przełącznika obrotowego. Dostępne jest jedno wejście normalnie otwarte i jedno normalnie zamknięte. Dzięki temu sterownik jest kompatybilny z różnymi rodzajami wyłączników drzwiowych.
Wyjścia do sterowania urządzeniami zewnętrznymi
Dodatkowe, nieregulowane wyjście (230 VAC) jest aktywne, gdy silnik jest włączony. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia to 2 A. Wyjście to może służyć do sterowania lampką kontrolną, otwierania kratek zamykających kanały wentylacyjne, włączania oświetlenia itp. Urządzenie podłączone do tego wyjścia będzie pracowało jednocześnie z wentylatorem.
W przypadku awarii zasilania ten regulator automatycznie się zresetuje. Po przywróceniu zasilania silnik automatycznie uruchomi się ponownie. W przypadku standardowych regulatorów prędkości wentylatora, po przerwie w dostawie prądu, przełącznik obrotowy należy ręcznie ustawić w pozycji OFF, a następnie z powrotem w żądaną pozycję prędkości. W przypadku serii STRA4 nie jest to konieczne.
Zabezpieczenie przed przegrzaniem
Ten sterownik kurtyny powietrznej oferuje możliwość podłączenia styków termicznych. TK lub styki termiczne monitorują temperaturę wewnątrz uzwojeń silnika lub temperaturę grzałki. W przypadku przegrzania funkcja monitorowania TK wyłączy system, aby zapobiec uszkodzeniu i aktywuje wyjście alarmowe.
Obudowa do montażu naściennego wewnątrz pomieszczeń
Upewnij się, że kontroler może wystarczająco ostygnąć. Najlepiej zainstalować go w chłodnym miejscu, najlepiej nie w bezpośrednim świetle słonecznym. Obudowa została zaprojektowana i wyprodukowana we własnym zakresie. Używamy wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest trudnopalny, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Zapewnia ochronę IP54 przed wnikaniem kurzu i wody. Ten kontroler można zainstalować na ścianie lub panelu w pomieszczeniu.
Stwórz barierę termiczną
Kurtyny powietrzne tworzą niewidzialną barierę oddzielającą gorące i zimne powietrze. Kurtyny powietrzne mogą być również stosowane w celu zapobiegania przedostawaniu się powietrza lub zanieczyszczeń z jednego pomieszczenia do drugiego. Wentylatory AC kurtyny powietrznej wymuszają ruch kurtyny powietrznej w dół. Ta niewidoczna bariera zapobiega napływowi powietrza zewnętrznego i ogranicza odpływ powietrza wewnętrznego, minimalizując straty ciepła. Kurtyny powietrzne są często stosowane w sklepach lub barach, aby drzwi mogły pozostać otwarte, jednocześnie utrzymując ciepłe powietrze w środku. Dzięki otwartym drzwiom klienci chętniej wchodzą.
Czujnik drzwiowy aktywuje kurtynę powietrzną
Do wejść styków beznapięciowych można podłączyć styk drzwiowy. Kiedy drzwi się otwierają, kurtyna powietrzna jest aktywowana. Po włączeniu kurtyna powietrzna będzie działać ze stałą prędkością ustawioną za pomocą przełącznika obrotowego. Dostępne jest jedno wejście normalnie otwarte i jedno normalnie zamknięte. Dzięki temu sterownik jest kompatybilny z różnymi rodzajami wyłączników drzwiowych.
Wyjścia do sterowania urządzeniami zewnętrznymi
Dodatkowe, nieregulowane wyjście (230 VAC) jest aktywne, gdy silnik jest włączony. Ponieważ to wyjście jest albo WŁĄCZONE (230 V) albo WYŁĄCZONE (0 V), jest nazywane „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia to 2 A. Wyjście to może służyć do sterowania lampką kontrolną, otwierania kratek zamykających kanały wentylacyjne, włączania oświetlenia itp. Urządzenie podłączone do tego wyjścia będzie pracowało jednocześnie z wentylatorem.
