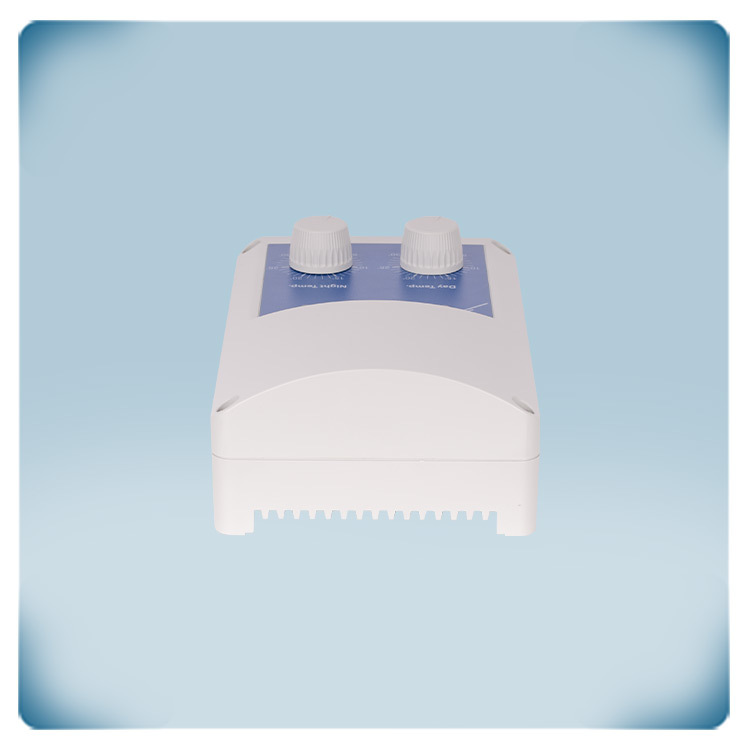

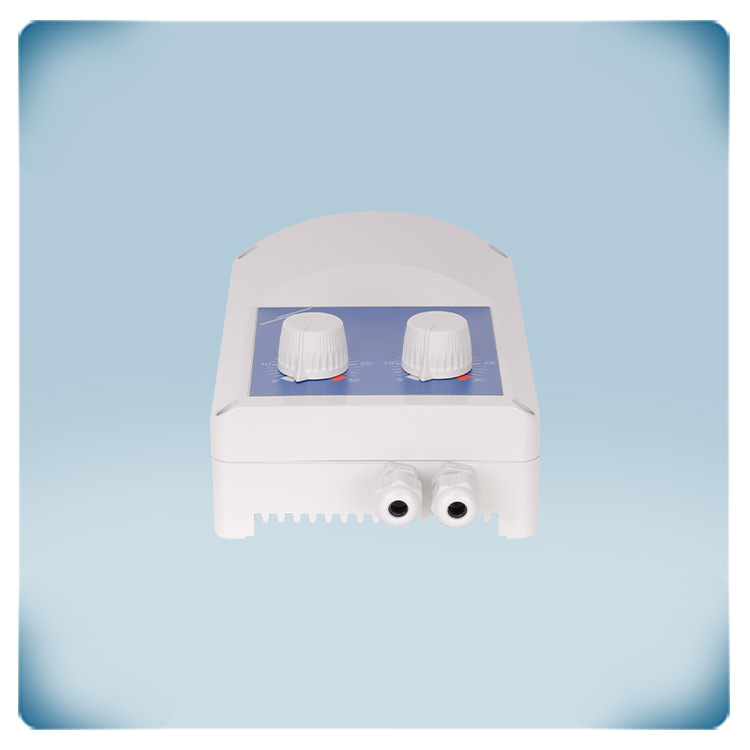

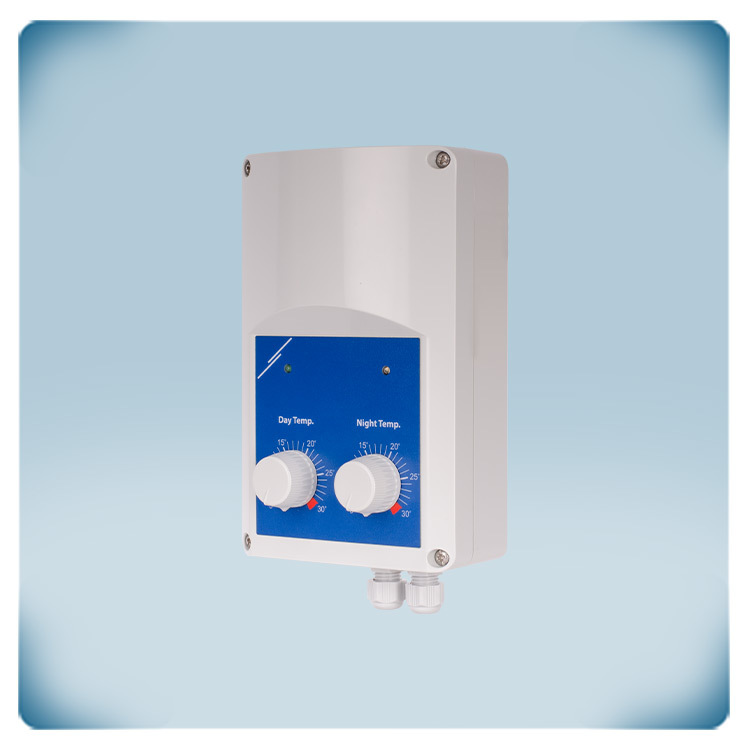

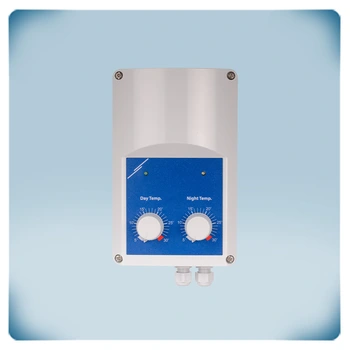

Regelaar voor elektrische verwarmingselementen | 6 kW
Productbeschrijving
Regelaar voor elektrische verwarmingselementen: 1- of 2-fasen ohmse belastingen (1x 230 VAC / 2 x 400 VAC) met beveiliging tegen oververhitting. Aansluitingen voor externe temperatuursensor, mogelijkheid tot aansluiten van een externe potentiometer of inlezen van de gewenste temperatuur via een analoge ingang (0 - 10 VDC, 0-20 mA). Maximale ohmse belasting 3,2 (1 x 230 VAC) of 6 kW (2 x 400 VAC). Uitbeidingsmodule (slave) beschikbaar.
Grijze kunststof behuizing, RAL7035. IP54.
Aanvullende specificaties en beschrijvingen
Werking
Elektrische verwarmingselementen zetten elektriciteit om in warme lucht. Deze warme lucht kan worden gebruikt om een ruimte of gebouw te verwarmen. Controllers voor elektrische verwarmingselementen werken door de temperatuur van de omgeving te bewaken en het vermogen dat aan het verwarmingselement wordt geleverd aan te passen om een gewenst temperatuursetpunt te handhaven.
Elektrische verwarmingselementen zetten elektriciteit om in warme lucht. Deze warme lucht kan worden gebruikt om een ruimte of gebouw te verwarmen. Controllers voor elektrische verwarmingselementen werken door de temperatuur van de omgeving te bewaken en het vermogen dat aan het verwarmingselement wordt geleverd aan te passen om een gewenst temperatuursetpunt te handhaven.
De controller maakt gebruik van een temperatuursensor, zoals een PT500 temperatuursensor, om de omgevingstemperatuur te meten. De sensor wordt doorgaans geplaatst in het gebied waar temperatuurregeling gewenst is.
De controller stelt u in staat om de gewenste temperatuur in te stellen met de geïntegreerde potentiometer. Het gebruikt een regelalgoritme om de gemeten temperatuur te vergelijken met de gewenste setpunttemperatuur. Op basis van deze vergelijking bepaalt de controller of verwarming nodig is of niet.
Als de gemeten temperatuur lager is dan de setpunttemperatuur, activeert de controller het verwarmingselement. Het regelt het vermogen dat aan het verwarmingselement wordt geleverd om warmte te genereren en de temperatuur te verhogen.
De technologie
De controller maakt gebruik van tijd-proportionele regeling met TRIAC-technologie. Dit is een methode om het vermogen aan verwarmingselementen of andere ohmse belastingen te regelen op basis van het gewenste temperatuursetpunt. Het houdt in dat het vermogen dat aan de belasting wordt geleverd, wordt gemoduleerd door de tijdsduur te regelen dat de stroom wordt ingeschakeld tijdens elke cyclus van de wisselstroomgolfvorm (AC).
De technologie
De controller maakt gebruik van tijd-proportionele regeling met TRIAC-technologie. Dit is een methode om het vermogen aan verwarmingselementen of andere ohmse belastingen te regelen op basis van het gewenste temperatuursetpunt. Het houdt in dat het vermogen dat aan de belasting wordt geleverd, wordt gemoduleerd door de tijdsduur te regelen dat de stroom wordt ingeschakeld tijdens elke cyclus van de wisselstroomgolfvorm (AC).
TRIAC (Triode voor Wisselstroom) is een soort elektronische schakelaar die de stroom in beide richtingen kan regelen in een wisselstroomcircuit. Het fungeert als een solid-state relais, waarmee de controller het vermogen naar het verwarmingselement snel en gecontroleerd in- en uitschakelt.
Bij tijd-proportionele regeling wordt de TRIAC gebruikt om het vermogen naar het verwarmingselement in cycli in en uit te schakelen. De tijdsduur dat het vermogen tijdens elke cyclus wordt ingeschakeld, wordt gevarieerd om het gewenste temperatuursetpunt te bereiken. Als het setpunt bijvoorbeeld lager is dan de huidige temperatuur, kan het vermogen voor een kortere duur worden ingeschakeld, waardoor het totale vermogen dat aan het verwarmingselement wordt geleverd, wordt verminderd. Omgekeerd, als het setpunt hoger is, kan het vermogen langer worden ingeschakeld om het geleverde vermogen te verhogen.
Dag-nacht temperatuurregeling

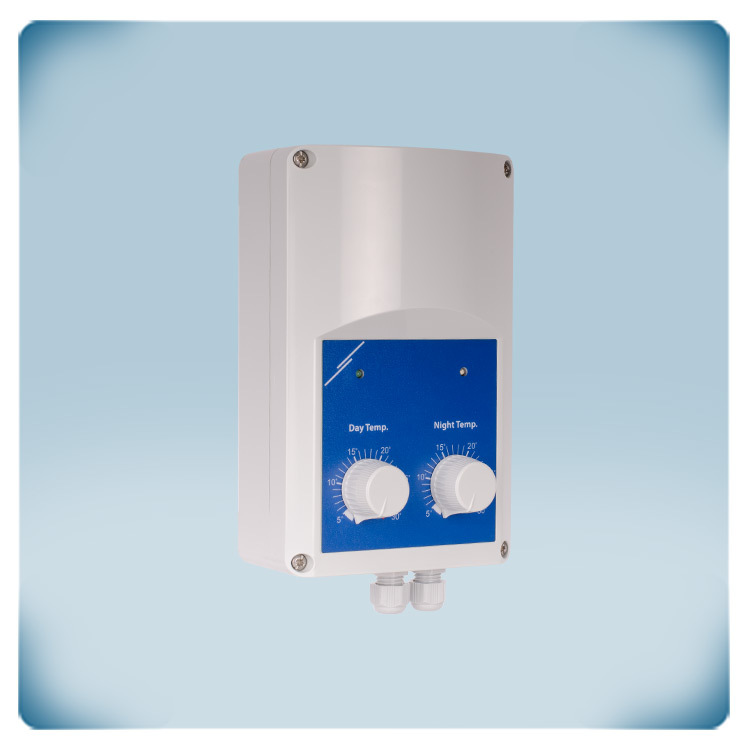

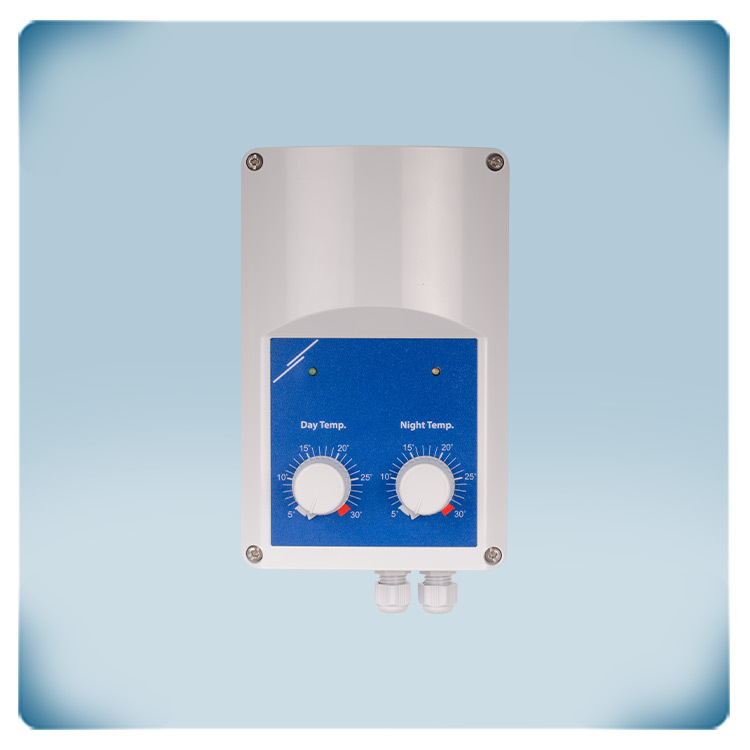

De gewenste dag- en nachttemperatuur kan worden aangepast via twee potentiometers aan de voorzijde. Via een digitale ingang kan het dag- of nachtregime worden geselecteerd. Indien nodig kan een externe potentiometer worden gebruikt om het temperatuursetpunt op afstand aan te passen.
PT500 Temperatuursensor
Deze controller vereist een PT500 temperatuursensor om de omgevingstemperatuur te meten. Sentera biedt PT500 temperatuursensoren in verschillende behuizingen.
De gewenste dag- en nachttemperatuur kan worden aangepast via twee potentiometers aan de voorzijde. Via een digitale ingang kan het dag- of nachtregime worden geselecteerd. Indien nodig kan een externe potentiometer worden gebruikt om het temperatuursetpunt op afstand aan te passen.
PT500 Temperatuursensor
Deze controller vereist een PT500 temperatuursensor om de omgevingstemperatuur te meten. Sentera biedt PT500 temperatuursensoren in verschillende behuizingen.
Extra verwarmingscapaciteit
Elektrische verwarmingen tot 3,2 kW (230 VAC) of tot 6 kW (400 VAC) kunnen worden aangestuurd. Indien nodig kan extra verwarmingscapaciteit worden aangesloten via een uitbreidingsmodule. De uitbreidings- of slavemodule kan worden aangesloten via de uitgang (0-10 V of 0-20 mA). De extra verwarmingselementen worden synchroon aangestuurd.
Elektrische verwarmingen tot 3,2 kW (230 VAC) of tot 6 kW (400 VAC) kunnen worden aangestuurd. Indien nodig kan extra verwarmingscapaciteit worden aangesloten via een uitbreidingsmodule. De uitbreidings- of slavemodule kan worden aangesloten via de uitgang (0-10 V of 0-20 mA). De extra verwarmingselementen worden synchroon aangestuurd.
Master of Slave

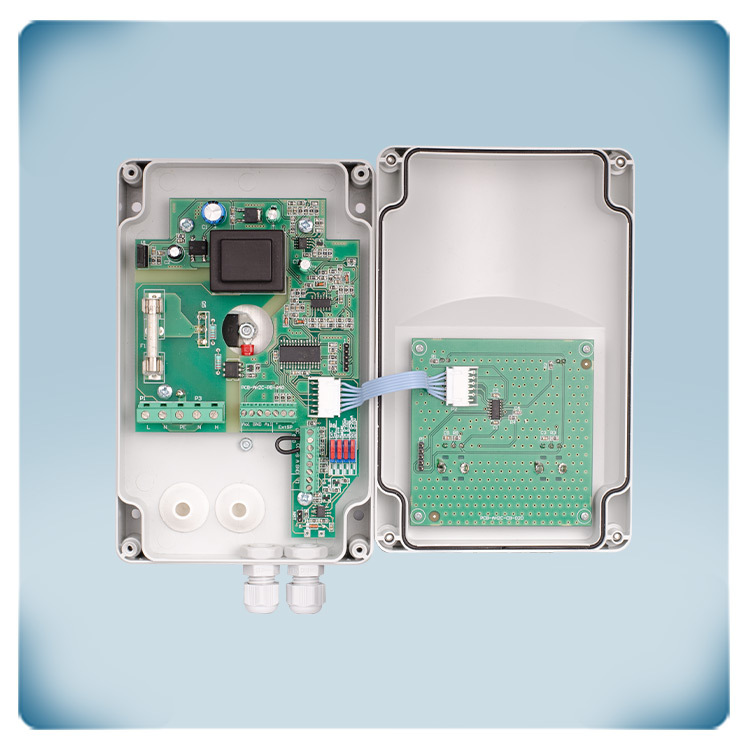

De AH2C1 kan zowel als Master- als Slavetoestel werken. De Master- en Slavemodi worden geselecteerd via Modbus holding register 13 of, indien u geen gebruik maakt van Modbus, via de DIP-schakelaars. Afhankelijk van de geselecteerde modus en het beoogde gebruik, moet de controller worden aangesloten op externe apparaten.
De AH2C1 kan zowel als Master- als Slavetoestel werken. De Master- en Slavemodi worden geselecteerd via Modbus holding register 13 of, indien u geen gebruik maakt van Modbus, via de DIP-schakelaars. Afhankelijk van de geselecteerde modus en het beoogde gebruik, moet de controller worden aangesloten op externe apparaten.
Stevige behuizing
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is zelfdovend in geval van brand, zeer sterk en biedt goede bescherming tegen stoten. Het biedt een IP54-bescherming tegen het binnendringen van vocht en vuil.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is zelfdovend in geval van brand, zeer sterk en biedt goede bescherming tegen stoten. Het biedt een IP54-bescherming tegen het binnendringen van vocht en vuil.
