PoM verdeeldoos voor RJ12 en RJ45
Productbeschrijving

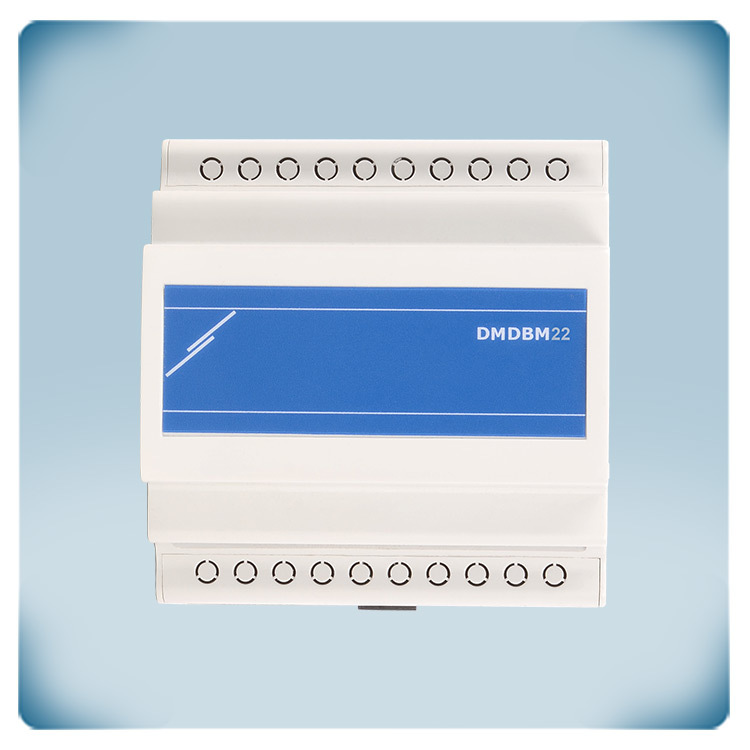

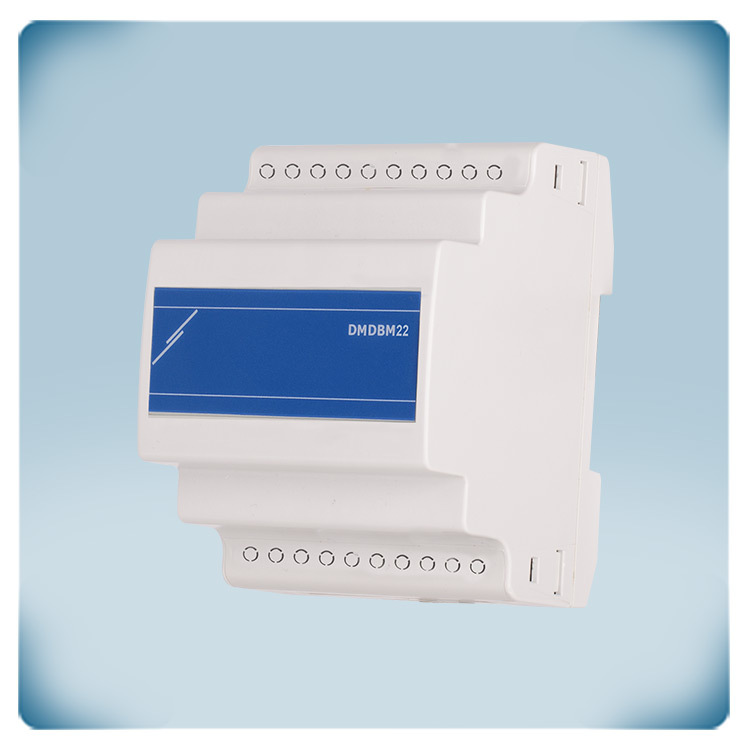

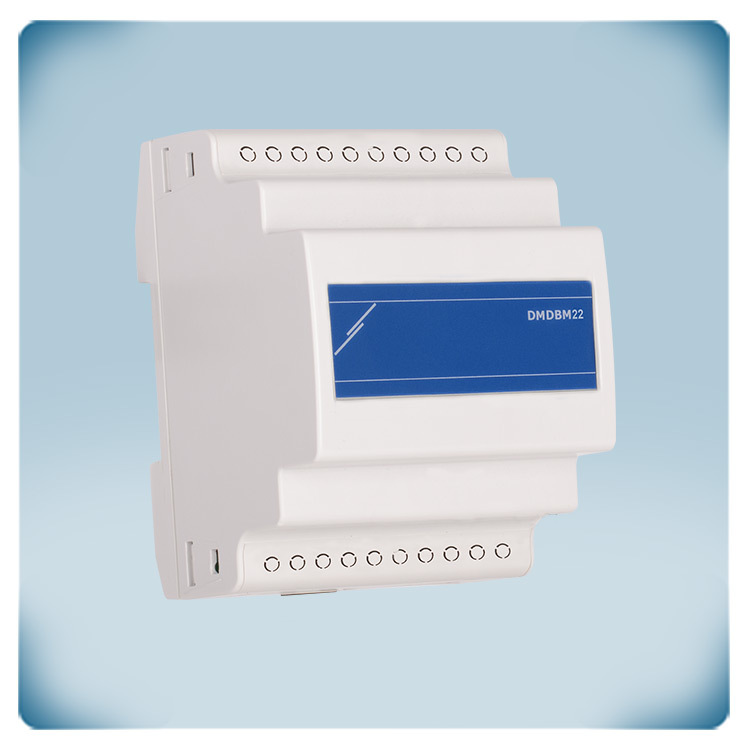

Op DIN rail gemonteerde verdeeldoos voor Modbus RTU-communicatie en voeding (24 VDC én 3,3 VDC). Als de DMDBM22 verdeeldoos een PoM datasignaal met 24 VDC én met 3,3 VDC voeding binnen krijgt via een van zijn RJ45 of RJ12 connectoen, kan hij dit datasignaal én de voeding verdelen naar andere PoM toestellen. Hij beschikt niet over een ingebouwde omzetting naar een 3,3 VDC PoM voeding. Daarvoor dient u de DLDBM22 te gebruiken. De DLDB22 beschikt over 10x RJ45-connector (24 VDC) en 12x RJ12-connector (3,3 VDC). Maximale verdeelde stroom: 1,5 A.
Aanvullende specificaties en beschrijvingen
Tien RJ45-connectoren
Een RJ45-aansluiting of RJ45 jack of connector is een gestandaardiseerde fysieke interface die gebruikt wordt om Ethernetkabels aan te sluiten op netwerkapparaten. Het is het meest gebruikte connectortype voor Ethernetverbindingen in zowel residentiële als commerciële omgevingen. Het is ook de standaard voor het aansluiten van Sentera's Power over Modbus RTU toestellen.
De term "RJ45" staat voor Registered Jack 45 en verwijst naar de bedradingsstandaard die gebruikt wordt voor de connector. Het is een 8-pins connector die ontworpen is om data en voeding te verzenden via twisted pair kabels. RJ45-aansluitingen bieden een handige en betrouwbare manier om apparaten aan te sluiten.

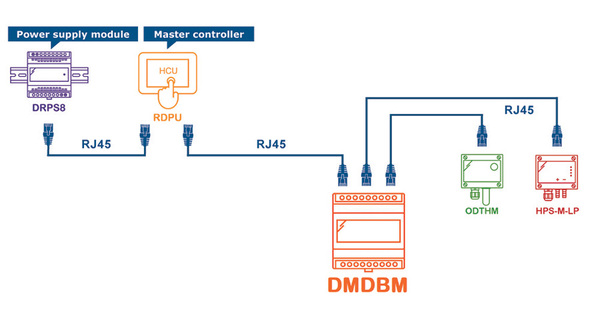

Deze Modbus RTU verdeelkast heeft tien RJ45-aansluitingen. De RJ45-aansluitingen zijn intern verbonden (parallelle aansluiting). Via de RJ45-bussen kunnen Sentera-apparaten met 24 VDC voeding worden aangesloten - PoM-aansluiting. Via de Sentera PoM-aansluiting worden zowel Modbus RTU-communicatie als 24 VDC-voeding verdeeld via één UTP-kabel met een RJ45-connector. Deze verdeeldoos vereenvoudigt de bedrading en aansluiting van Sentera-apparaten. Steek gewoon de UTP-kabel met een RJ45-stekker in de aansluiting tot hij vastklikt. De acht pinnen van de connector maken contact met de corresponderende pinnen in de bus, waardoor een veilige fysieke verbinding tot stand komt. Dit maakt zowel datatransmissie en -ontvangst tussen apparaten als 24 VDC voedingsdistributie mogelijk.
De term "RJ45" staat voor Registered Jack 45 en verwijst naar de bedradingsstandaard die gebruikt wordt voor de connector. Het is een 8-pins connector die ontworpen is om data en voeding te verzenden via twisted pair kabels. RJ45-aansluitingen bieden een handige en betrouwbare manier om apparaten aan te sluiten.
Deze Modbus RTU verdeelkast heeft tien RJ45-aansluitingen. De RJ45-aansluitingen zijn intern verbonden (parallelle aansluiting). Via de RJ45-bussen kunnen Sentera-apparaten met 24 VDC voeding worden aangesloten - PoM-aansluiting. Via de Sentera PoM-aansluiting worden zowel Modbus RTU-communicatie als 24 VDC-voeding verdeeld via één UTP-kabel met een RJ45-connector. Deze verdeeldoos vereenvoudigt de bedrading en aansluiting van Sentera-apparaten. Steek gewoon de UTP-kabel met een RJ45-stekker in de aansluiting tot hij vastklikt. De acht pinnen van de connector maken contact met de corresponderende pinnen in de bus, waardoor een veilige fysieke verbinding tot stand komt. Dit maakt zowel datatransmissie en -ontvangst tussen apparaten als 24 VDC voedingsdistributie mogelijk.
Twaalf RJ12-contactdozen
Een RJ12-connector, ook bekend als een 6P6C-connector, is een fysieke interface die meestal gebruikt wordt voor het aansluiten van telefoonkabels. Het ziet er ongeveer hetzelfde uit als een RJ45-contactdoos, maar heeft minder contacten.
De term "RJ12" staat voor Registered Jack 12 en is ontworpen voor maximaal zes draden of contacten. Het wordt echter vaak gebruikt met 6P4C (6-positie, 4-contact) bedrading, wat betekent dat er zes posities zijn voor draden, maar dat er meestal maar vier contacten worden gebruikt. RJ12-contactdozen zorgen voor een veilige fysieke verbinding en maken de overdracht van datasignalen en de distributie van 3,3 VDC voeding mogelijk.
Steek gewoon de kabel met een RJ12-connector in de aansluiting tot hij vastklikt. De vier contacten in het contact maken contact met de corresponderende contacten op de stekker, waardoor een verbinding voor signaaloverdracht tot stand komt.
De twaalf RJ12-contactdozen kunnen gebruikt worden om Sentera-apparaten met 3,3 VDC voeding met elkaar te verbinden. Modbus RTU-communicatie en 3,3 VDC voedingsspanning worden via de RJ12-contactdozen verdeeld over de aangesloten apparaten.
Een RJ12-connector, ook bekend als een 6P6C-connector, is een fysieke interface die meestal gebruikt wordt voor het aansluiten van telefoonkabels. Het ziet er ongeveer hetzelfde uit als een RJ45-contactdoos, maar heeft minder contacten.
De term "RJ12" staat voor Registered Jack 12 en is ontworpen voor maximaal zes draden of contacten. Het wordt echter vaak gebruikt met 6P4C (6-positie, 4-contact) bedrading, wat betekent dat er zes posities zijn voor draden, maar dat er meestal maar vier contacten worden gebruikt. RJ12-contactdozen zorgen voor een veilige fysieke verbinding en maken de overdracht van datasignalen en de distributie van 3,3 VDC voeding mogelijk.
Steek gewoon de kabel met een RJ12-connector in de aansluiting tot hij vastklikt. De vier contacten in het contact maken contact met de corresponderende contacten op de stekker, waardoor een verbinding voor signaaloverdracht tot stand komt.
De twaalf RJ12-contactdozen kunnen gebruikt worden om Sentera-apparaten met 3,3 VDC voeding met elkaar te verbinden. Modbus RTU-communicatie en 3,3 VDC voedingsspanning worden via de RJ12-contactdozen verdeeld over de aangesloten apparaten.
Maximale stroom
Het gecombineerde stroomverbruik van alle aangesloten apparaten mag niet hoger zijn dan 1,5 A (3,3 VDC en 24 VDC apparaten gecombineerd).
Het gecombineerde stroomverbruik van alle aangesloten apparaten mag niet hoger zijn dan 1,5 A (3,3 VDC en 24 VDC apparaten gecombineerd).
Maximale kabellengte
Een Modbus RTU-netwerk moet een lijntopologie hebben. De maximale lengte van de hoofdlijn is ongeveer 1.000 m. De gezamenlijke lengte van alle aftakkingen mag niet meer zijn dan 20 m. De lengte van de hoofdlijn kan worden vergroot via Modbus-repeaters. Raadpleeg onze Modbus RTU installatiegids voor meer informatie over Modbus RTU communicatie.
Een Modbus RTU-netwerk moet een lijntopologie hebben. De maximale lengte van de hoofdlijn is ongeveer 1.000 m. De gezamenlijke lengte van alle aftakkingen mag niet meer zijn dan 20 m. De lengte van de hoofdlijn kan worden vergroot via Modbus-repeaters. Raadpleeg onze Modbus RTU installatiegids voor meer informatie over Modbus RTU communicatie.
Stevige behuizing
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is vlamdovend in geval van brand, zeer stevig en biedt goede bescherming tegen schokken.

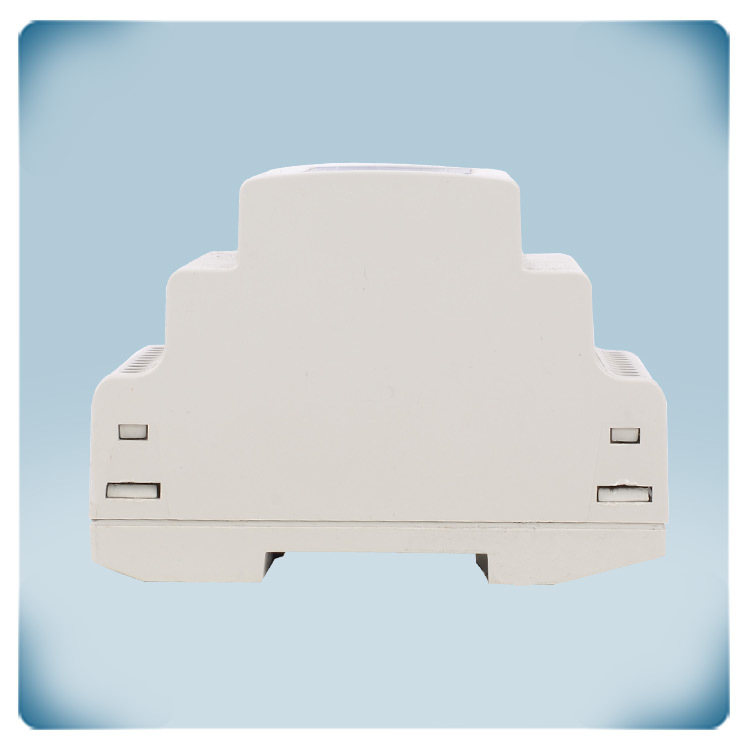

De behuizing biedt IP20-bescherming tegen het binnendringen van stof en water. Het wordt gemonteerd op een standaard DIN-rail.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is vlamdovend in geval van brand, zeer stevig en biedt goede bescherming tegen schokken.
De behuizing biedt IP20-bescherming tegen het binnendringen van stof en water. Het wordt gemonteerd op een standaard DIN-rail.
