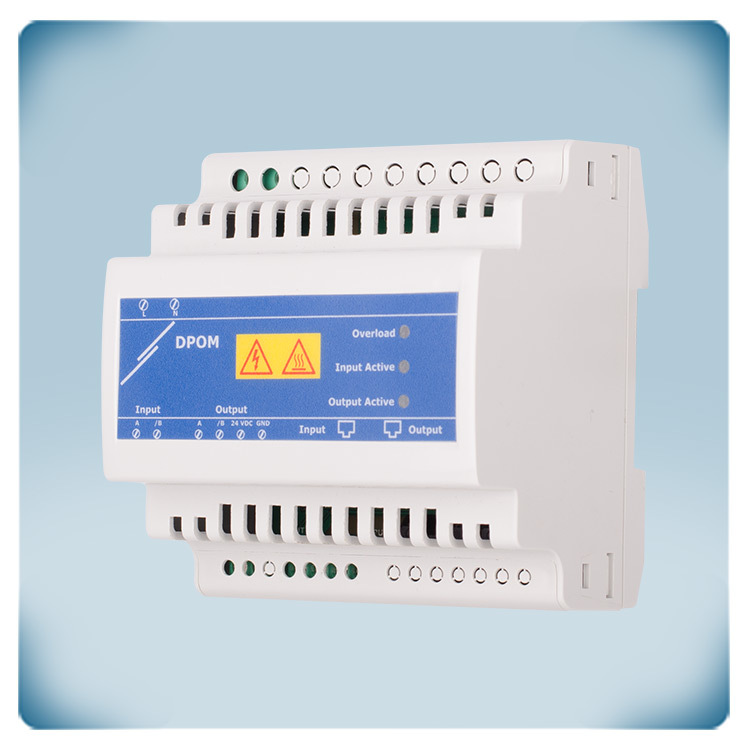

.webp "Modbus RTU-repeater en 24 VDC voeding - PoM - DIN-rail")

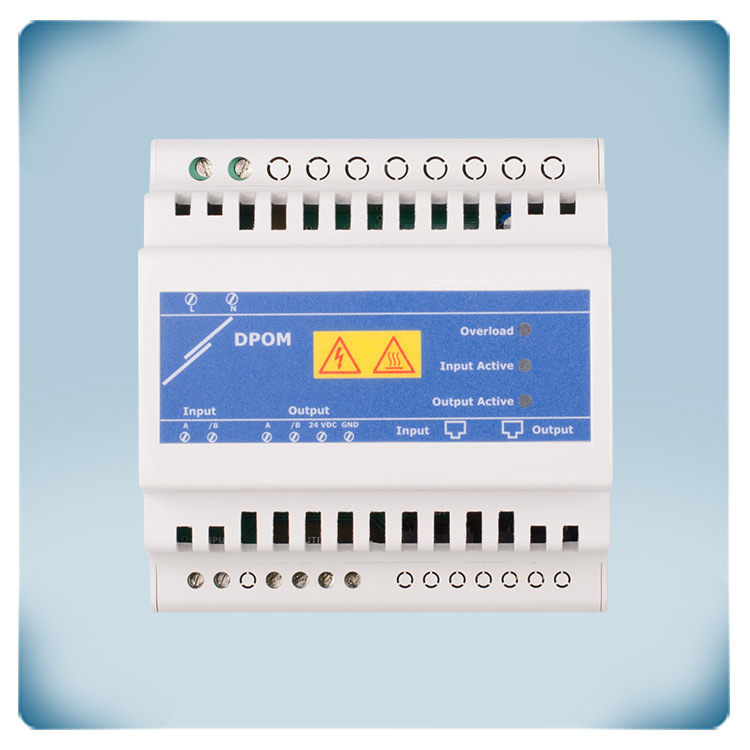

.webp "24 VDC-voeding en Modbus RTU-repeater")

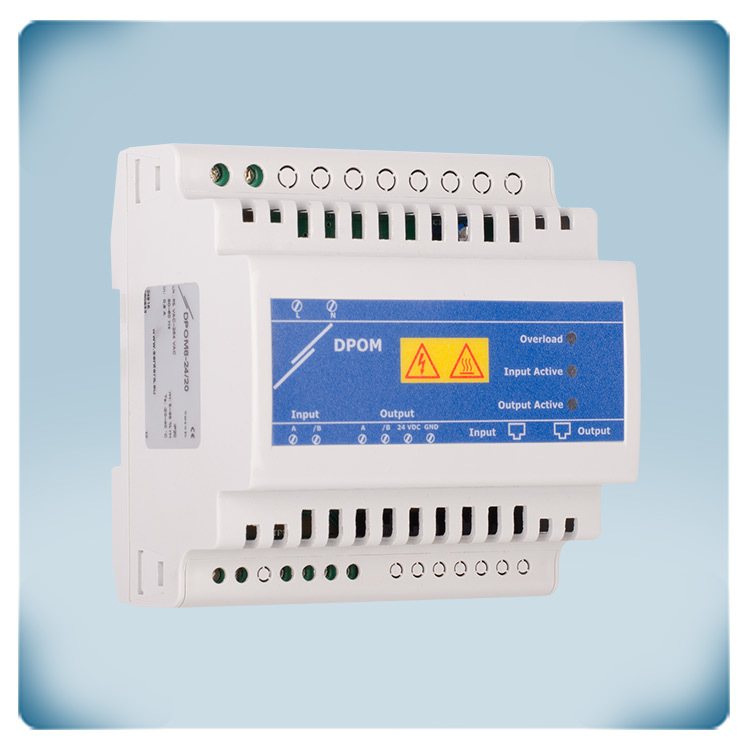

.webp "PoM - Power over Modbus-module. Sluit Sentera-producten aan en schakel deze in.")

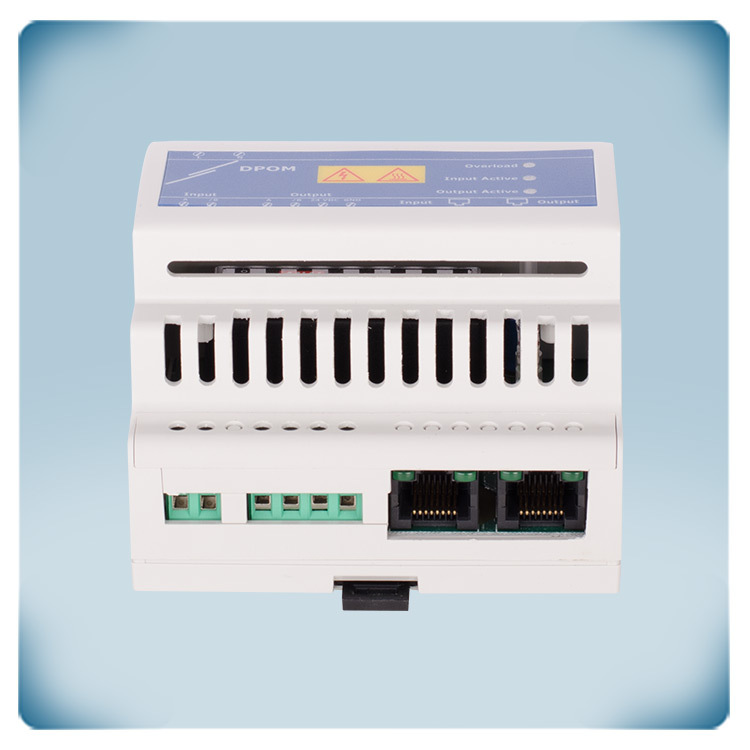

.webp "Voeding voor DIN-rail en Modbus-repeater - 24 VDC - 20 W")

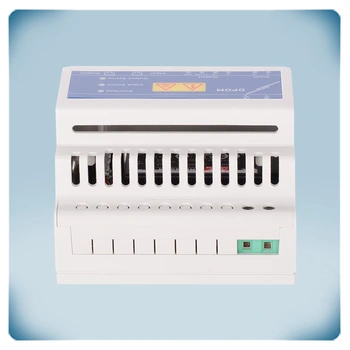

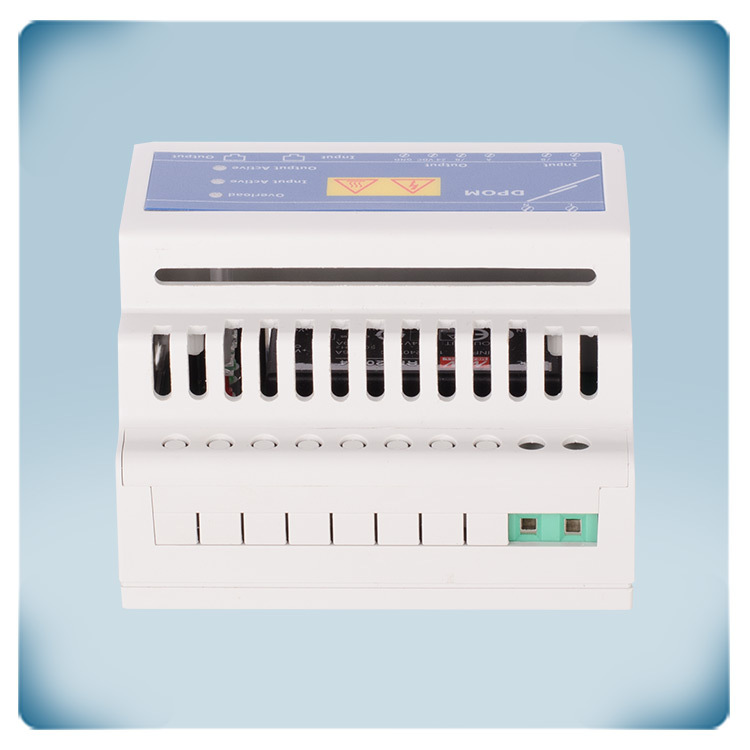

.webp "Voeding - Power over Modbus - RJ45-connector")
CE conformiteit verklaring
Modbus RTU repeater en voeding (24 VDC) - DIN rail montage
Productbeschrijving
Modbus RTU repeater met geïntegreerde 24 VDC (20 W) voeding. Deze Power Modbus module op DIN rail heeft een galvanische gescheiden Modbus RTU communicatielijnversterker met een zendindicatie en één kanaal (output) met geïntegreerde 24 VDC voedingsspanning (max. 900 mA / 20 W). De DPOM8 kan ook gebruikt worden als voedingsspanningsmodule voor Sentera sensoren en switches. Ingang (voedings) spanning: 85 - 264 VAC / 50-60 Hz. IP20 behuizing.
Aanvullende specificaties en beschrijvingen
Twee-in-één apparaat
DPOM8-24-20 is een Power over Modbus voedingsmodule met 24 VDC uitgang en een geïntegreerde en volledig geïsoleerde Modbus RTU communicatielijnrepeater met een indicatie aan de zendzijde.
DPOM8-24-20 is een Power over Modbus voedingsmodule met 24 VDC uitgang en een geïntegreerde en volledig geïsoleerde Modbus RTU communicatielijnrepeater met een indicatie aan de zendzijde.
24 VDC voeding
Als 24 VDC schakelende voeding biedt de DPOM8-24-20 bescherming tegen kortsluiting, overbelasting en overspanning. De overbelastingsfunctie voorkomt schade aan de voeding door een overstroom van de belasting. In geval van kortsluiting wordt de voeding eenvoudig uitgeschakeld totdat de foutconditie is verholpen. De overspanningsbeveiliging voorkomt dat er een te hoge spanning op de belasting wordt gezet, zelfs bij instabiele ingangsspanningen. Alleen het uitgangskanaal biedt 24 VDC voeding. Het ingangskanaal wordt alleen gebruikt voor de Modbus RTU-repeater.
Er zijn twee uitgangskanalen beschikbaar met twee opties voor het aansluiten van de uitgangsspanningskabels: een schroefblok en een RJ45-aansluiting. Beide soorten elektrische aansluitingen worden vaak gebruikt om verbindingen in elektronica te beveiligen en tot stand te brengen.
Als 24 VDC schakelende voeding biedt de DPOM8-24-20 bescherming tegen kortsluiting, overbelasting en overspanning. De overbelastingsfunctie voorkomt schade aan de voeding door een overstroom van de belasting. In geval van kortsluiting wordt de voeding eenvoudig uitgeschakeld totdat de foutconditie is verholpen. De overspanningsbeveiliging voorkomt dat er een te hoge spanning op de belasting wordt gezet, zelfs bij instabiele ingangsspanningen. Alleen het uitgangskanaal biedt 24 VDC voeding. Het ingangskanaal wordt alleen gebruikt voor de Modbus RTU-repeater.
Er zijn twee uitgangskanalen beschikbaar met twee opties voor het aansluiten van de uitgangsspanningskabels: een schroefblok en een RJ45-aansluiting. Beide soorten elektrische aansluitingen worden vaak gebruikt om verbindingen in elektronica te beveiligen en tot stand te brengen.
Modbus RTU repeater
Als galvanisch geïsoleerde, half-duplex lijnversterker voor Modbus RTU communicatie kan de DPOM8-24-20 gebruikt worden om Sentera-apparaten onderling te verbinden en om de Modbus RTU communicatie te versterken. Het helpt om een stabiele communicatie tot stand te brengen in toepassingen met grote kabellengtes en grote afstanden tussen de verschillende Sentera-apparaten.
De repeater versterkt de signaalsterkte en compenseert signaaldegradatie, zoals spanningsdalingen of ruis, voor een betrouwbare communicatie over langere afstanden. Het helpt de beperkingen van RS-485 te overwinnen. Door repeaters te gebruiken kan het netwerk worden uitgebreid om grotere gebieden te bestrijken of om apparaten aan te sluiten die ver uit elkaar staan.
DPOM8-24-20 kan bijvoorbeeld de Modbus-communicatie versterken in toepassingen waar de afstand tussen ve
rschillende Sentera-apparaten zo groot wordt dat de communicatie verstoord raakt. Het garandeert een stabiele Modbus-communicatie, zelfs als er zeer lange kabels worden gebruikt.
Als galvanisch geïsoleerde, half-duplex lijnversterker voor Modbus RTU communicatie kan de DPOM8-24-20 gebruikt worden om Sentera-apparaten onderling te verbinden en om de Modbus RTU communicatie te versterken. Het helpt om een stabiele communicatie tot stand te brengen in toepassingen met grote kabellengtes en grote afstanden tussen de verschillende Sentera-apparaten.
De repeater versterkt de signaalsterkte en compenseert signaaldegradatie, zoals spanningsdalingen of ruis, voor een betrouwbare communicatie over langere afstanden. Het helpt de beperkingen van RS-485 te overwinnen. Door repeaters te gebruiken kan het netwerk worden uitgebreid om grotere gebieden te bestrijken of om apparaten aan te sluiten die ver uit elkaar staan.
DPOM8-24-20 kan bijvoorbeeld de Modbus-communicatie versterken in toepassingen waar de afstand tussen ve
rschillende Sentera-apparaten zo groot wordt dat de communicatie verstoord raakt. Het garandeert een stabiele Modbus-communicatie, zelfs als er zeer lange kabels worden gebruikt.Universeel toepasbaar toestel
Dankzij het brede bereik van de voedingsspanning (85 - 264 VAC, 50-60 Hz) zijn ze compatibel met de meeste toepassingen.
Dankzij het brede bereik van de voedingsspanning (85 - 264 VAC, 50-60 Hz) zijn ze compatibel met de meeste toepassingen.
RJ45 of aansluitblok
Klemmenblokken worden vaak gebruikt in elektrische systemen om draden aan te sluiten. De belastingsdraden kunnen worden gestript en in het aansluitblok worden gestoken, waarna ze met schroeven worden vastgezet om een veilige elektrische verbinding tot stand te brengen. Aan de andere kant zijn RJ45 connectoren een type gestandaardiseerde connector die vooral gebruikt worden voor netwerktoepassingen. Ze hebben een plastic behuizing met acht metalen pinnen die uitgelijnd zijn met overeenkomstige contacten in de connector. RJ45-connectoren worden meestal geassocieerd met netwerkkabels, maar ze kunnen ook voor andere doeleinden worden gebruikt, zoals het aansluiten van belastingen. In Modbus RTU-netwerken verzenden UTP-kabels met RJ45-connectoren zowel 24 VDC-spanning als communicatiesignalen.
Klemmenblokken worden vaak gebruikt in elektrische systemen om draden aan te sluiten. De belastingsdraden kunnen worden gestript en in het aansluitblok worden gestoken, waarna ze met schroeven worden vastgezet om een veilige elektrische verbinding tot stand te brengen. Aan de andere kant zijn RJ45 connectoren een type gestandaardiseerde connector die vooral gebruikt worden voor netwerktoepassingen. Ze hebben een plastic behuizing met acht metalen pinnen die uitgelijnd zijn met overeenkomstige contacten in de connector. RJ45-connectoren worden meestal geassocieerd met netwerkkabels, maar ze kunnen ook voor andere doeleinden worden gebruikt, zoals het aansluiten van belastingen. In Modbus RTU-netwerken verzenden UTP-kabels met RJ45-connectoren zowel 24 VDC-spanning als communicatiesignalen.
LED-indicaties
Nadat het apparaat is ingeschakeld en de communicatie tot stand is gebracht, moeten de groene LED's (Ingang actief en Uitgang actief) knipperen om aan te geven dat de communicatie actief is. In geval van overbelasting begint de rode LED te knipperen. Standaard geven knipperende groene LED's op de RJ45-connectoren (RX en TX) aan dat de Modbus RTU-communicatie actief is.
Nadat het apparaat is ingeschakeld en de communicatie tot stand is gebracht, moeten de groene LED's (Ingang actief en Uitgang actief) knipperen om aan te geven dat de communicatie actief is. In geval van overbelasting begint de rode LED te knipperen. Standaard geven knipperende groene LED's op de RJ45-connectoren (RX en TX) aan dat de Modbus RTU-communicatie actief is.
Montage op DIN-rail
Dit apparaat kan worden gemonteerd op een standaard DIN-rail, bij voorkeur in een elektrische kast. De behuizing biedt IP20 bescherming tegen stof en vuil.
Dit apparaat kan worden gemonteerd op een standaard DIN-rail, bij voorkeur in een elektrische kast. De behuizing biedt IP20 bescherming tegen stof en vuil.
