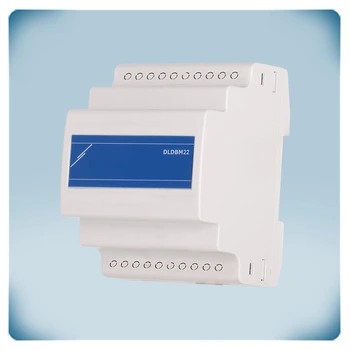

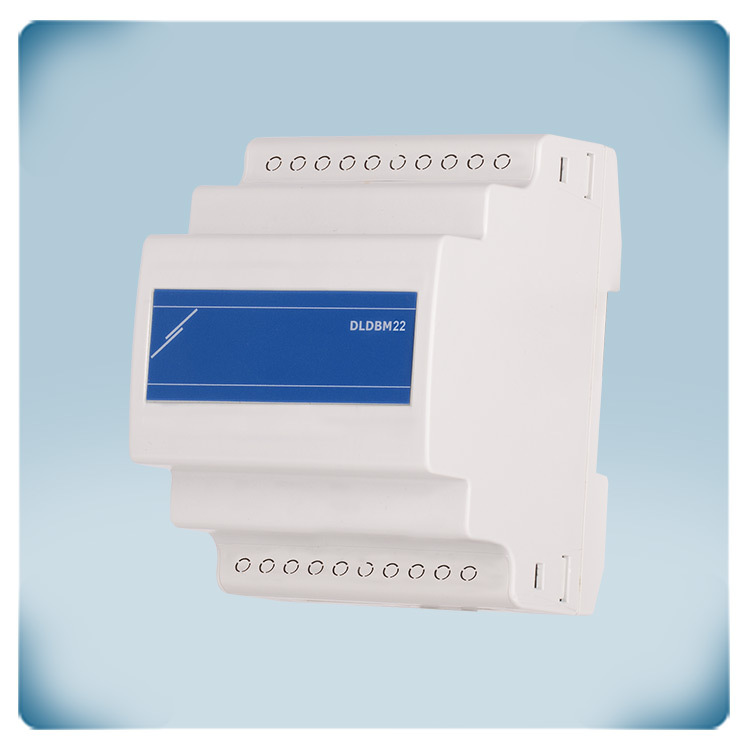

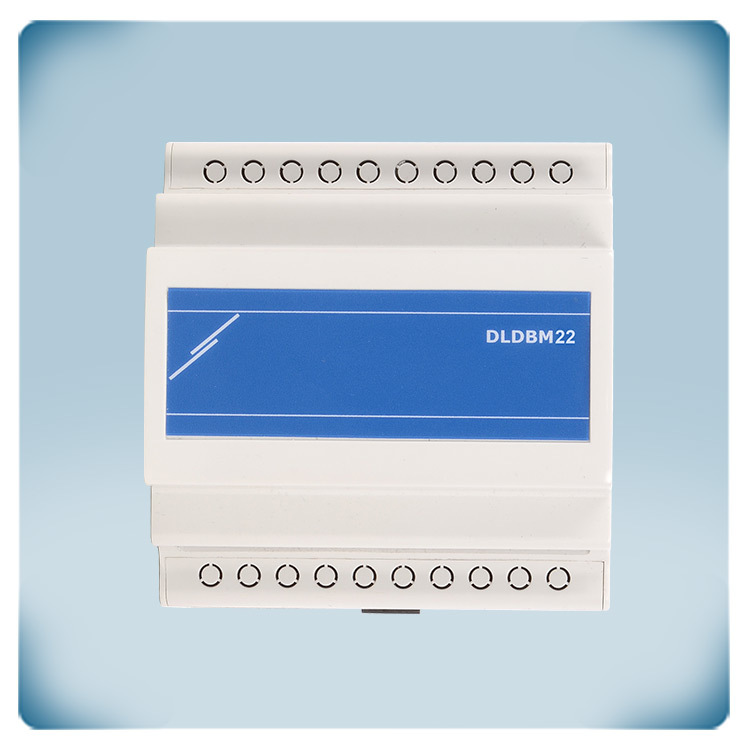

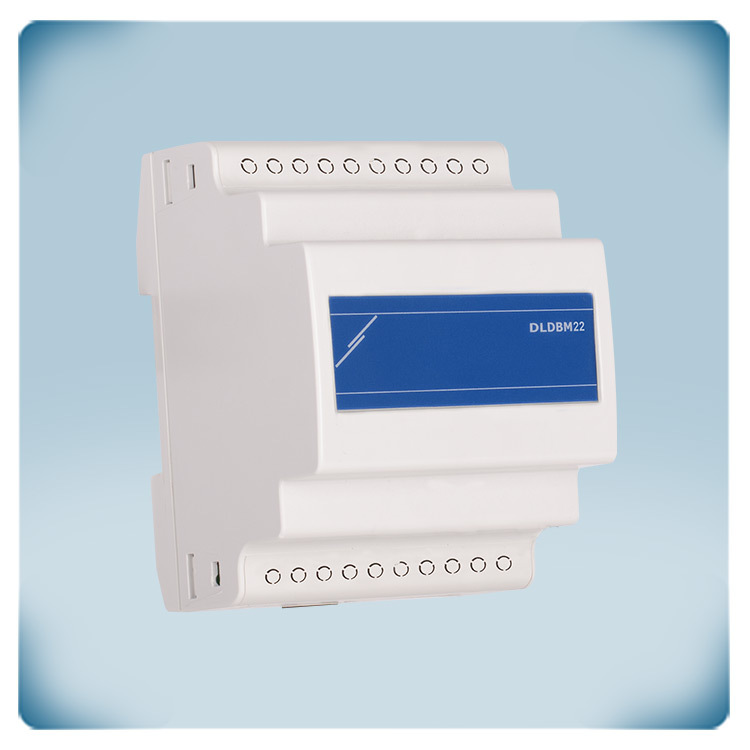

PoM verdeeldoos voor RJ12 en RJ45, met voeding voor 3,3 VDC-PoM
Productbeschrijving
Op DIN rail gemonteerde verdeeldoos voor Modbus RTU-communicatie en voeding (24 VDC én 3,3 VDC). Als de DMDBM22 verdeeldoos een PoM datasignaal met 24 VDC voeding binnen krijgt via één van zijn RJ45 connectoren, kan hij dit datasignaal én de 24VDC voeding verdelen naar andere PoM toestellen. Hij beschikt eveneens over een ingebouwde omzetting naar een 3,3 VDC PoM voeding. Op die manier kunnen ook PoM toestellen die via hun RJ12 verbinding werken op 3,3 VDC gevoed worden. De DLDB22 beschikt over 10x RJ45-connector (24 VDC) en 12x RJ12-connector (3,3 VDC). Maximale verdeelde stroom: 1,5 A.
Documenten
Aanvullende specificaties en beschrijvingen
10x RJ45-aansluitingen
Een RJ45-connector, ook wel RJ45-aansluiting of -connector genoemd, is een gestandaardiseerde fysieke interface voor het maken van verbindingen tussen Ethernet-kabels en verschillende netwerkapparaten. Dit type connector wordt algemeen erkend en gebruikt in zowel residentiële als commerciële omgevingen, waardoor het de belangrijkste keuze is voor Ethernetverbindingen. Bovendien voldoet het aan de gevestigde standaard bij het aansluiten van Sentera's Power over Modbus RTU toestellen.
De aanduiding "RJ45" is afgeleid van "Registered Jack 45", wat de bedradingsstandaard aanduidt die bij deze connector hoort. Hij bestaat uit acht pinnen en is speciaal gemaakt voor het verzenden van gegevens en voeding via twisted-pair kabels. RJ45-aansluitingen bieden een praktische en betrouwbare oplossing voor het aansluiten van apparaten op een Modbus-netwerk en zorgen voor een naadloze verbinding binnen diverse netwerkomgevingen.
Een RJ45-connector, ook wel RJ45-aansluiting of -connector genoemd, is een gestandaardiseerde fysieke interface voor het maken van verbindingen tussen Ethernet-kabels en verschillende netwerkapparaten. Dit type connector wordt algemeen erkend en gebruikt in zowel residentiële als commerciële omgevingen, waardoor het de belangrijkste keuze is voor Ethernetverbindingen. Bovendien voldoet het aan de gevestigde standaard bij het aansluiten van Sentera's Power over Modbus RTU toestellen.
De aanduiding "RJ45" is afgeleid van "Registered Jack 45", wat de bedradingsstandaard aanduidt die bij deze connector hoort. Hij bestaat uit acht pinnen en is speciaal gemaakt voor het verzenden van gegevens en voeding via twisted-pair kabels. RJ45-aansluitingen bieden een praktische en betrouwbare oplossing voor het aansluiten van apparaten op een Modbus-netwerk en zorgen voor een naadloze verbinding binnen diverse netwerkomgevingen.
Deze Mobus RTU verdeelkast heeft tien RJ45-aansluitingen. Deze RJ45-aansluitingen zijn intern verbonden (parallelle aansluiting). Via de RJ45-aansluitingen kunnen Sentera-apparaten met 24 VDC-voeding worden aangesloten - PoM-aansluiting. Via de Sentera PoM-aansluiting worden zowel de Modbus RTU-communicatie als de 24 VDC-voeding gedistribueerd via één UTP-kabel met een RJ45-connector. Een externe 24 VDC voeding is vereist. Deze verdeelkast vereenvoudigt de bedrading en aansluiting van Sentera-apparaten. Steek gewoon de UTP-kabel met een RJ45-connector in de aansluiting tot hij vastklikt. De acht pinnen van de connector maken contact met de corresponderende pinnen in de aansluiting, waardoor een veilige fysieke verbinding tot stand komt. Hierdoor kunnen gegevens worden verzonden en ontvangen tussen apparaten en kan 24 VDC voeding worden gedistribueerd.
12x RJ12-contactdozen![distributiebox RJ45 connectoren](/Images/lazy-loaded-images.webp)
Een RJ12-connector, ook wel een 6P6C-connector genoemd, is een fysieke interface die voornamelijk gebruikt wordt om telefoonkabels aan elkaar te koppelen. Het ziet eruit als een RJ45-contactdoos, maar heeft een kleiner aantal contactpunten. De nomenclatuur "RJ12" is een afkorting voor "Registered Jack 12" en is ontworpen om maximaal zes draden of contactpunten te bevatten. Toch wordt het vaak gebruikt met 6P4C (6-positie, 4-contact) bedrading, wat betekent dat het zes posities voor draden biedt, maar meestal worden slechts vier van deze contacten gebruikt.
RJ12-contactdozen vormen een veilige fysieke verbinding die de overdracht van zowel datasignalen als een 3,3 VDC voedingsdistributie mogelijk maakt. Om ze te gebruiken, steek je gewoon een kabel met een RJ12-connector in de aansluiting tot ze hoorbaar vastklikt. In het stopcontact grijpen de vier contacten in hun corresponderende tegenhangers op de stekker, waardoor er een verbinding ontstaat voor het verzenden van signalen.
![distributiebox RJ45 connectoren](/nl/bestanden/artikel/afbeelding/beschrijving/dldbm22/modbus-rtu-en-voeding-eenvoudig-aansluiten.jpg)
Een RJ12-connector, ook wel een 6P6C-connector genoemd, is een fysieke interface die voornamelijk gebruikt wordt om telefoonkabels aan elkaar te koppelen. Het ziet eruit als een RJ45-contactdoos, maar heeft een kleiner aantal contactpunten. De nomenclatuur "RJ12" is een afkorting voor "Registered Jack 12" en is ontworpen om maximaal zes draden of contactpunten te bevatten. Toch wordt het vaak gebruikt met 6P4C (6-positie, 4-contact) bedrading, wat betekent dat het zes posities voor draden biedt, maar meestal worden slechts vier van deze contacten gebruikt.
RJ12-contactdozen vormen een veilige fysieke verbinding die de overdracht van zowel datasignalen als een 3,3 VDC voedingsdistributie mogelijk maakt. Om ze te gebruiken, steek je gewoon een kabel met een RJ12-connector in de aansluiting tot ze hoorbaar vastklikt. In het stopcontact grijpen de vier contacten in hun corresponderende tegenhangers op de stekker, waardoor er een verbinding ontstaat voor het verzenden van signalen.
De twaalf RJ12-aansluitingen kunnen worden gebruikt om Sentera-apparaten met 3,3 VDC-voeding met elkaar te verbinden. Modbus RTU-communicatie en 3,3 VDC voedingsspanning wordt verdeeld over de aangesloten apparaten via de RJ12-connectoren. De 3,3 VDC voedingsspanning wordt afgeleid van de 24 VDC voeding op de RJ45 bussen. Als er geen externe 24 VDC voeding is aangesloten op de RJ45 bussen, is er ook geen 3,3 VDC beschikbaar. Het gecombineerde stroomverbruik van alle aangesloten apparaten mag niet hoger zijn dan 1,5 A (3,3 VDC en 24 VDC apparaten gecombineerd).
Maximale kabellengte
Een Modbus RTU-netwerk moet een lijntopologie hebben. De maximale lengte van de hoofdlijn is ongeveer 1.000 m. De gezamenlijke lengte van alle aftakkingen mag niet meer zijn dan 20 m. De lengte van de hoofdlijn kan worden vergroot via Modbus-repeaters. Raadpleeg onze Modbus RTU installatiegids voor meer informatie over Modbus RTU communicatie.
Een Modbus RTU-netwerk moet een lijntopologie hebben. De maximale lengte van de hoofdlijn is ongeveer 1.000 m. De gezamenlijke lengte van alle aftakkingen mag niet meer zijn dan 20 m. De lengte van de hoofdlijn kan worden vergroot via Modbus-repeaters. Raadpleeg onze Modbus RTU installatiegids voor meer informatie over Modbus RTU communicatie.
Stevige behuizing

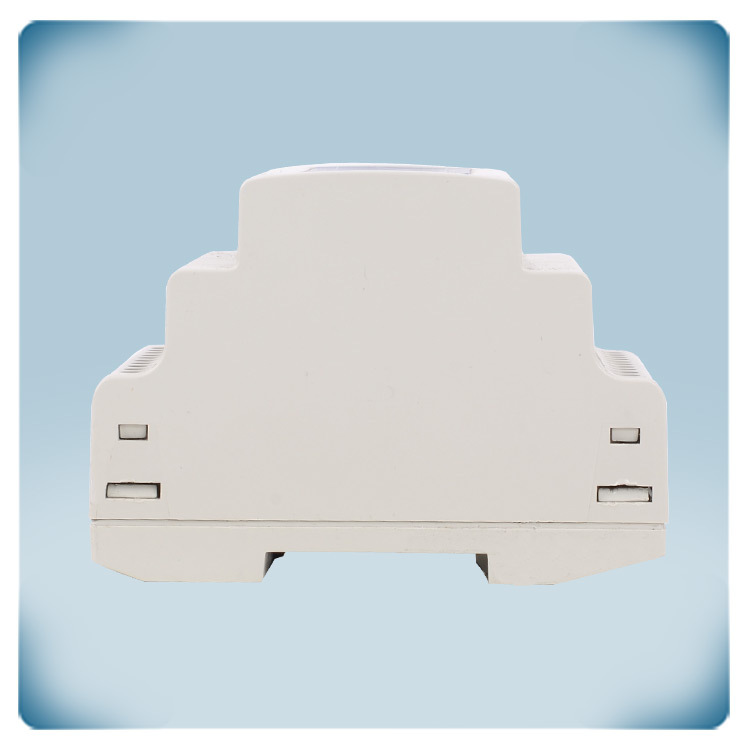

De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof, dat brandvertragend en zeer duurzaam is en effectieve bescherming biedt tegen schokken. De behuizing biedt IP20-bescherming tegen binnendringend stof en water en is geschikt voor montage op een DIN-rail.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof, dat brandvertragend en zeer duurzaam is en effectieve bescherming biedt tegen schokken. De behuizing biedt IP20-bescherming tegen binnendringend stof en water en is geschikt voor montage op een DIN-rail.
