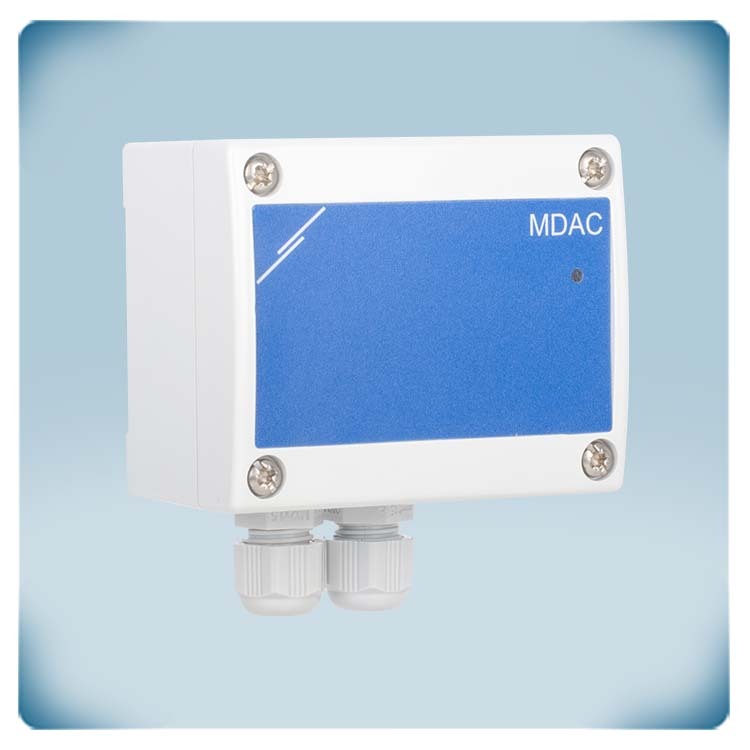

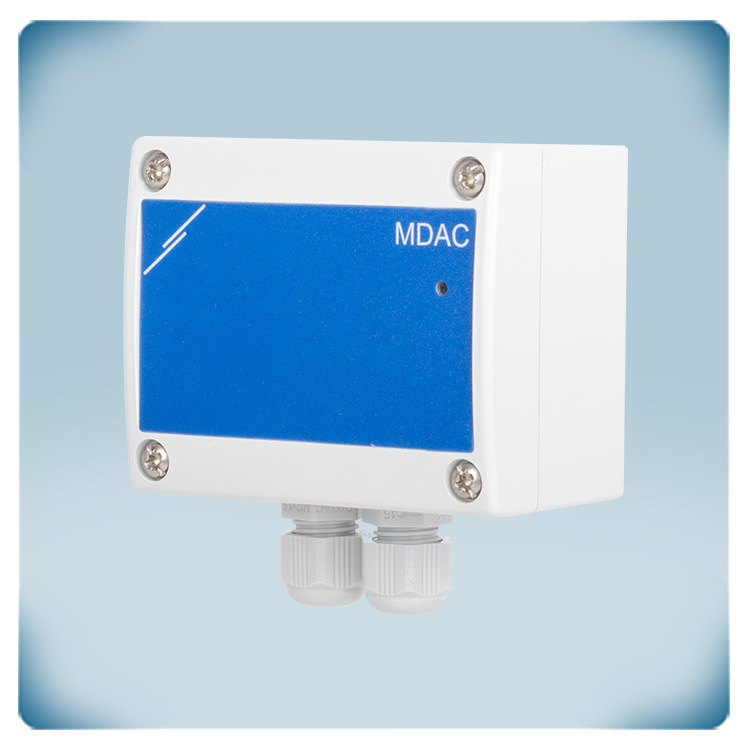

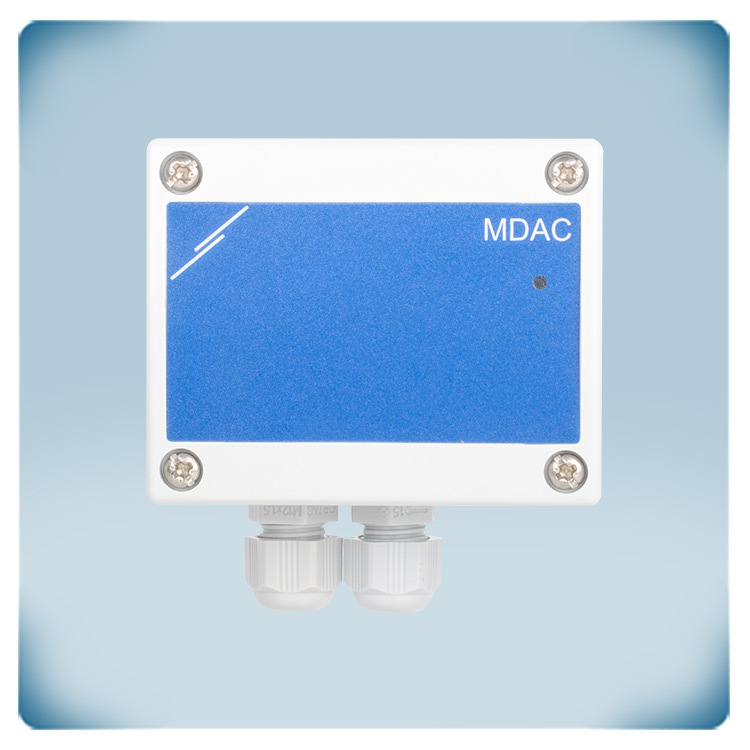

Modbus RTU naar analoge uitgangsconverter
Productbeschrijving
Dit is een Modbus RTU naar analoog omvormer met een analoge uitgang. Hij zet de waarde van een Modbus Holding Register om in een analoog uitgangssignaal.
De standaard uitgang is 0-10 VDC. Indien nodig kan een ander type uitgang worden geselecteerd: 0-10 VDC / 0-20 mA / 0-100 % PWM.
De voedingsspanning is 24 VDC. De Modbus RTU-communicatie en de voeding kunnen worden aangesloten via de RJ45-aansluiting of via het klemmenblok.
Deze module heeft een master nodig die een waarde kan schrijven in de Modbus Holding Registers.
De opbouwbehuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water.
Aanvullende specificaties en beschrijvingen
Hoe werkt het?
Modbus is een algemeen erkende en gebruikte standaard op het gebied van verwarming, ventilatie en airconditioning en gebouwautomatisering. Het is een veelzijdig communicatieprotocol waarmee HVAC-systemen efficiënt gegevens kunnen uitwisselen tussen verschillende componenten, zoals sensoren, regelaars, actuatoren en andere apparaten, wat de bewaking en besturing van HVAC-systemen vergemakkelijkt.
Modbus biedt een gestandaardiseerd en betrouwbaar communicatiemiddel, waardoor het een populaire keuze is voor integratie en interoperabiliteit binnen HVAC-systemen en binnen gebouwautomatiseringssystemen in het algemeen.
Sommige apparaten zonder Modbus RTU-communicatie aan boord moeten echter op een Modbus-netwerk worden aangesloten. In dergelijke gevallen converteert de MDACM1 het Modbus RTU-signaal (RS485) naar een analoog of modulerend uitgangssignaal, met opties voor 0-10 VDC, 0-20 mA of PWM.
Er is een masterunit nodig, zoals de universele controllers van Sentera of een ander Building Management System (BMS) of mastermodule die waarden naar Modbus Holding-registers kan schrijven om de converter aan te sturen.
Modbus is een algemeen erkende en gebruikte standaard op het gebied van verwarming, ventilatie en airconditioning en gebouwautomatisering. Het is een veelzijdig communicatieprotocol waarmee HVAC-systemen efficiënt gegevens kunnen uitwisselen tussen verschillende componenten, zoals sensoren, regelaars, actuatoren en andere apparaten, wat de bewaking en besturing van HVAC-systemen vergemakkelijkt.
Modbus biedt een gestandaardiseerd en betrouwbaar communicatiemiddel, waardoor het een populaire keuze is voor integratie en interoperabiliteit binnen HVAC-systemen en binnen gebouwautomatiseringssystemen in het algemeen.
Sommige apparaten zonder Modbus RTU-communicatie aan boord moeten echter op een Modbus-netwerk worden aangesloten. In dergelijke gevallen converteert de MDACM1 het Modbus RTU-signaal (RS485) naar een analoog of modulerend uitgangssignaal, met opties voor 0-10 VDC, 0-20 mA of PWM.
Er is een masterunit nodig, zoals de universele controllers van Sentera of een ander Building Management System (BMS) of mastermodule die waarden naar Modbus Holding-registers kan schrijven om de converter aan te sturen.
Twee voedingsopties
De converter is voorzien van Power over Modbus (PoM) - een concept waarbij elektrische voeding wordt geleverd via dezelfde communicatiekabels die worden gebruikt voor gegevensoverdracht in een Modbus-netwerk. Hierdoor is er geen aparte voeding of bedrading nodig voor de aangesloten apparaten, waardoor installaties gestroomlijnder en kosteneffectiever worden.
Bij PoM wordt de elektrische voeding meestal geleverd via dezelfde twisted-pair kabels die worden gebruikt voor Modbus RTU-communicatie via een standaard Ethernetkabel. Dit vereenvoudigt de installatie van apparaten op een Modbus-netwerk, vooral in situaties waar het voorzien van afzonderlijke voedingsbronnen voor elk apparaat onpraktisch of duur zou zijn.
Als je wilt, kun je ook je eigen UTP-kabel krimpen met een RJ45-connector voor PoM. Deze optie is geschikter en eenvoudiger te realiseren, aangezien we voor een efficiëntere installatie adviseren om de kabel door de kabelwartel van het apparaat te steken voordat deze wordt gekrompen en pas daarna de gekrompen kabel in het stopcontact te steken.
De converter is voorzien van Power over Modbus (PoM) - een concept waarbij elektrische voeding wordt geleverd via dezelfde communicatiekabels die worden gebruikt voor gegevensoverdracht in een Modbus-netwerk. Hierdoor is er geen aparte voeding of bedrading nodig voor de aangesloten apparaten, waardoor installaties gestroomlijnder en kosteneffectiever worden.
Bij PoM wordt de elektrische voeding meestal geleverd via dezelfde twisted-pair kabels die worden gebruikt voor Modbus RTU-communicatie via een standaard Ethernetkabel. Dit vereenvoudigt de installatie van apparaten op een Modbus-netwerk, vooral in situaties waar het voorzien van afzonderlijke voedingsbronnen voor elk apparaat onpraktisch of duur zou zijn.
Als je wilt, kun je ook je eigen UTP-kabel krimpen met een RJ45-connector voor PoM. Deze optie is geschikter en eenvoudiger te realiseren, aangezien we voor een efficiëntere installatie adviseren om de kabel door de kabelwartel van het apparaat te steken voordat deze wordt gekrompen en pas daarna de gekrompen kabel in het stopcontact te steken.

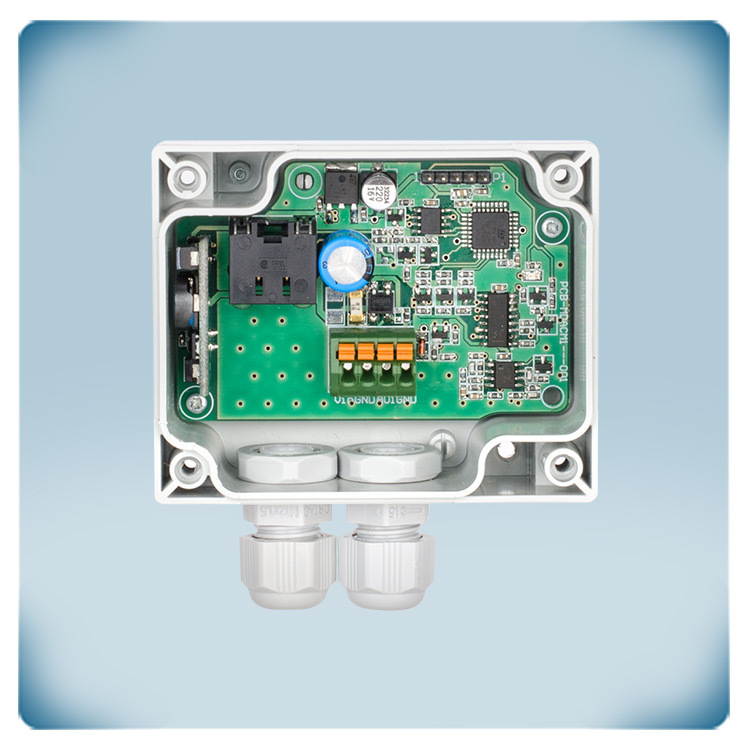

Het toestel beschikt echter over nog een voedingsmogelijkheid: via de veerklemklemmen. Deze klemmenblokken zijn ontworpen om draden of geleiders in elektrische of elektronische toepassingen veilig en gemakkelijk aan te sluiten en hebben een veermechanisme dat snelle en betrouwbare draadafsluiting mogelijk maakt zonder dat er schroeven of andere traditionele bevestigingsmiddelen nodig zijn.
Om een draad aan te sluiten met behulp van de veerklemaansluitingen, steekt u eenvoudigweg de draad in de daarvoor bestemde gleuf door met een platte schroevendraaier op het veermechanisme te drukken. Het mechanisme houdt de draad stevig op zijn plaats.
Houd er rekening mee dat MDACM1 moet worden gevoed via de RJ45-connector of via de aansluitklemmen. Voed het apparaat niet tegelijkertijd via de RJ45-connector en de aansluitklemmen!
Voor het voeden van MDACM1 kunt u gebruik maken van onze 24 VDC voedingsmodules.
Om een draad aan te sluiten met behulp van de veerklemaansluitingen, steekt u eenvoudigweg de draad in de daarvoor bestemde gleuf door met een platte schroevendraaier op het veermechanisme te drukken. Het mechanisme houdt de draad stevig op zijn plaats.
Houd er rekening mee dat MDACM1 moet worden gevoed via de RJ45-connector of via de aansluitklemmen. Voed het apparaat niet tegelijkertijd via de RJ45-connector en de aansluitklemmen!
Voor het voeden van MDACM1 kunt u gebruik maken van onze 24 VDC voedingsmodules.
LED-indicatie
Het apparaat is voorzien van een groene LED-indicator die continu brandt om aan te geven dat het toestel wordt gevoed en knippert wanneer er actieve Modbus-communicatie is.
Het apparaat is voorzien van een groene LED-indicator die continu brandt om aan te geven dat het toestel wordt gevoed en knippert wanneer er actieve Modbus-communicatie is.

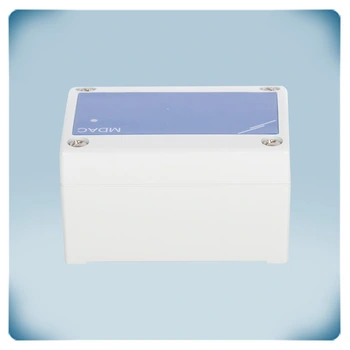

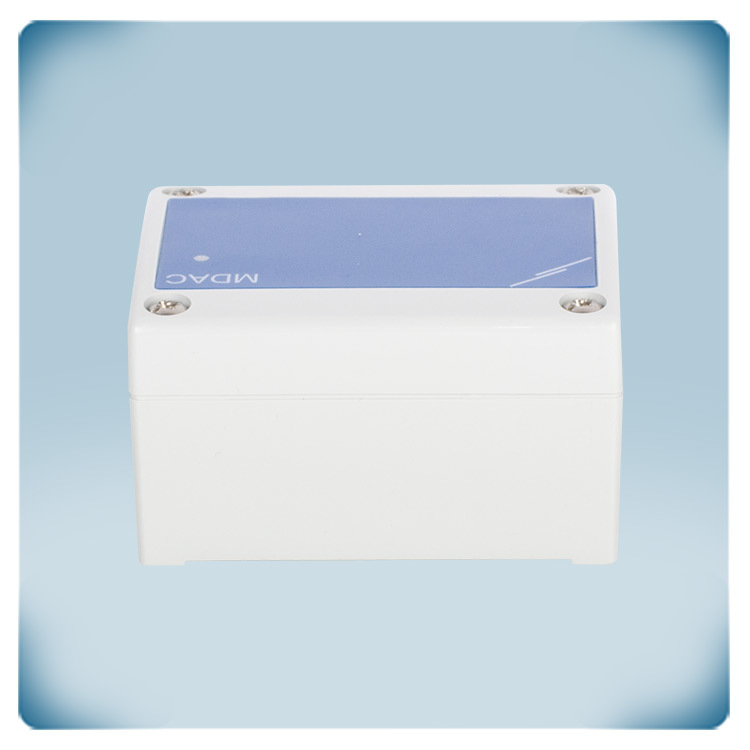

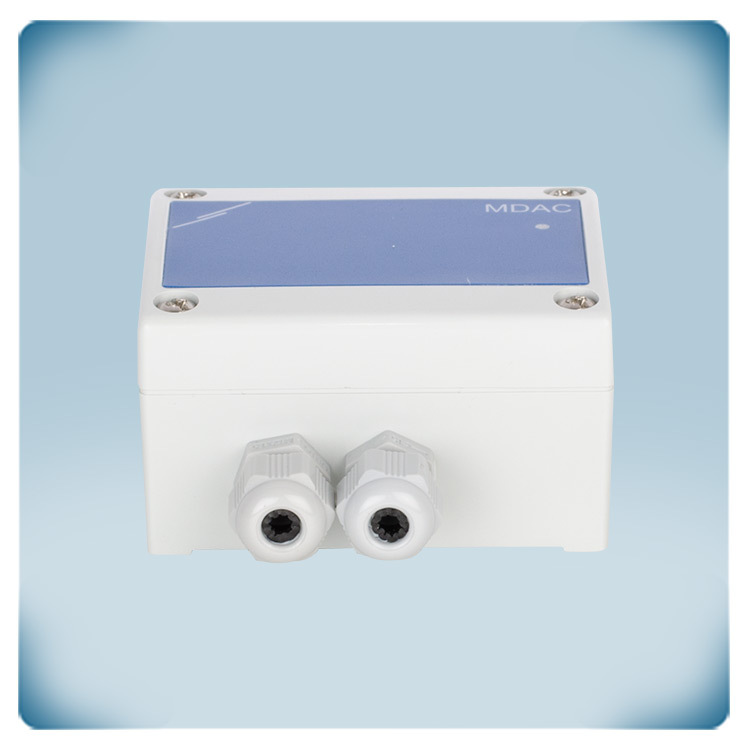

Hoogwaardige behuizing geschikt voor ruwe omgevingen
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig, zeer serk en biedt goede bescherming tegen stoten. De MDACM1-behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water en wordt aan de muur gemonteerd. Dankzij het ontwerp en de duurzaamheid kan de unit zelfs in ruwe omgevingen of buiten worden gebruikt.
De behuizing is gemaakt van hoogwaardig r-ABS VO (UL94) kunststof. Dit materiaal is hittebestendig, zeer serk en biedt goede bescherming tegen stoten. De MDACM1-behuizing biedt een IP65-bescherming tegen het binnendringen van vuil en water en wordt aan de muur gemonteerd. Dankzij het ontwerp en de duurzaamheid kan de unit zelfs in ruwe omgevingen of buiten worden gebruikt.
