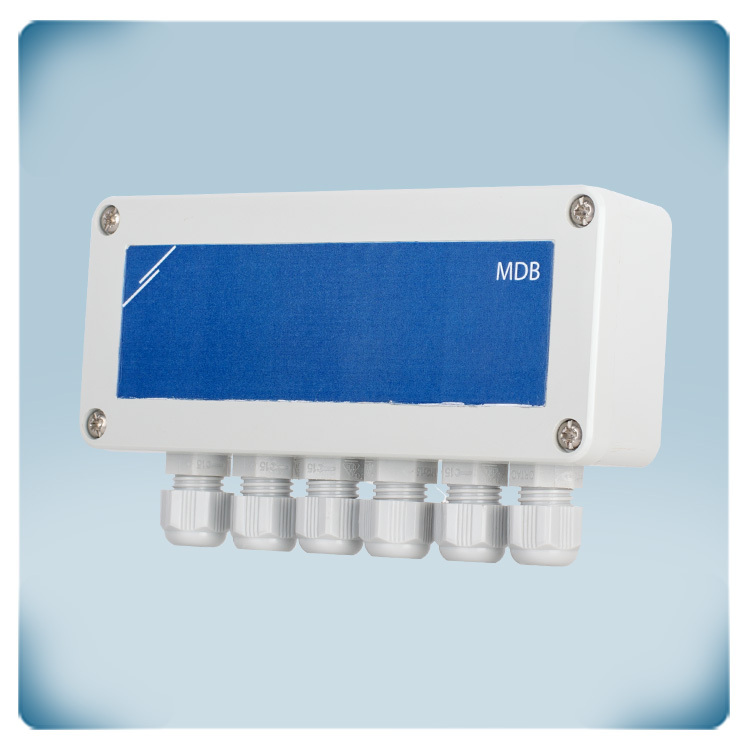

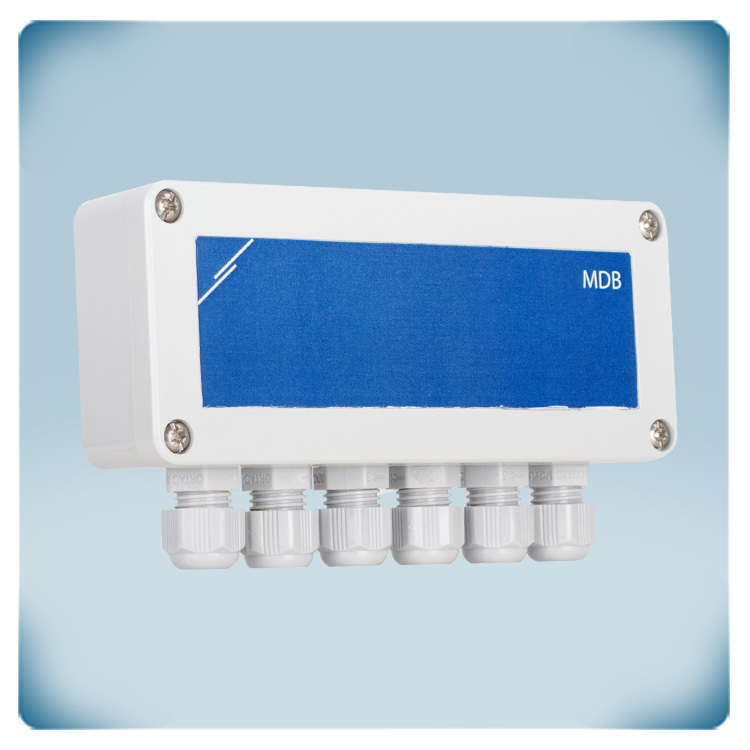

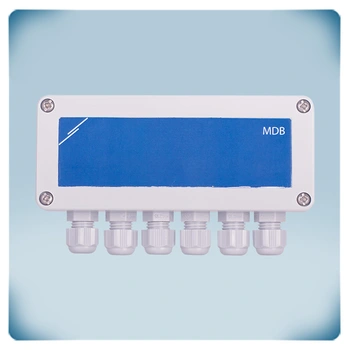

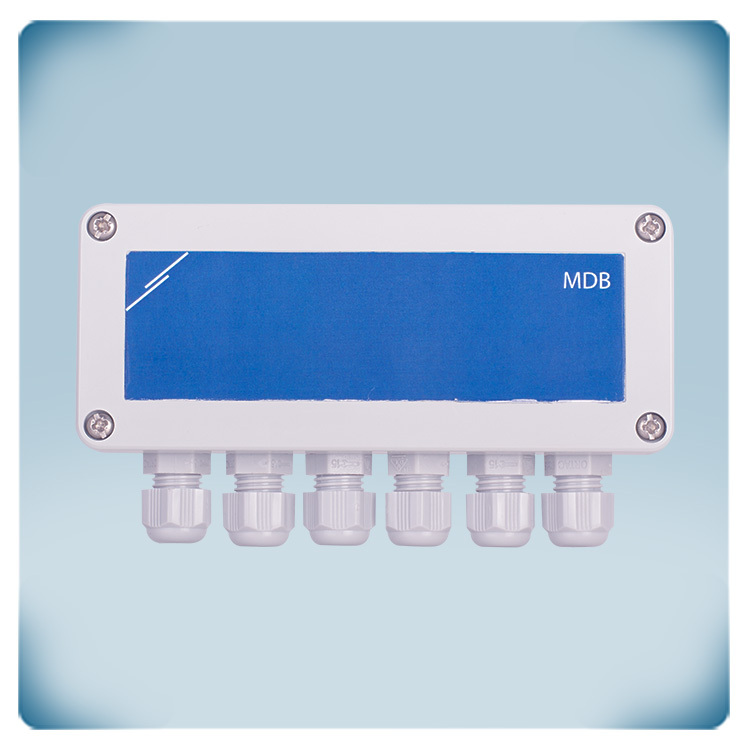

Modbus RTU verdeeldoos met 6 kanalen
Productbeschrijving
Modbus RTU verdeeldoos met 6 kanalen. Zowel de 24 VDC voedingsspanning alsook de Modbus RTU communicatie worden verdeeld over de 6 RJ45 connectoren. MDB-M/6 is compatibel met Sentera sensoren, sensor regelaars, HVAC regelaars en snelheidsregelaars met Modbus RTU communicatie.
Aanvullende specificaties en beschrijvingen
Wat het doet
Deze Power over Modbus aansluit- of verdeelbox wordt gebruikt om Modbus RTU-communicatiegegevens en 24 VDC tussen Sentera-apparaten te distribueren. Het combineert stroomdistributie en Modbus-communicatie in één enkele behuizing, waardoor de bekabeling en installatie worden vereenvoudigd in omgevingen waar zowel stroom als Modbus-communicatie vereist zijn.
Deze Power over Modbus aansluit- of verdeelbox wordt gebruikt om Modbus RTU-communicatiegegevens en 24 VDC tussen Sentera-apparaten te distribueren. Het combineert stroomdistributie en Modbus-communicatie in één enkele behuizing, waardoor de bekabeling en installatie worden vereenvoudigd in omgevingen waar zowel stroom als Modbus-communicatie vereist zijn.

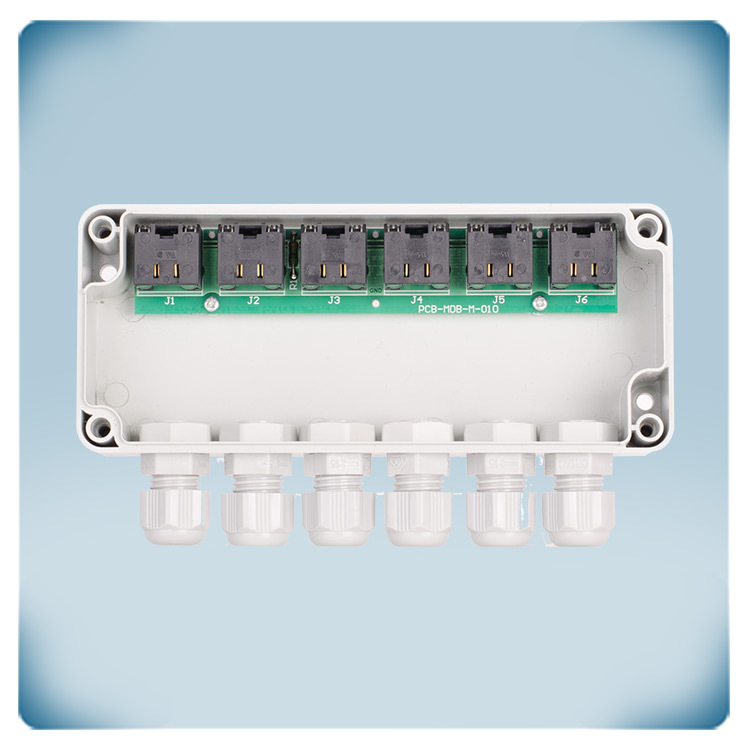

Zes RJ45-aansluitingen
De aansluitdoos bevat 6 aansluitingen voor het aansluiten van connectoren voor het distribueren van elektrische stroom naar aangesloten toestellen, zoals Sentera's sensoren, actuatoren of controllers die zijn ontworpen voor laagspanningsgelijkstroom die vaak wordt gebruikt in industriële omgevingen.
Het maakt het ook mogelijk dat de aangesloten Modbus-apparaten binnen het netwerk communiceren met een Modbus-master of andere apparaten.

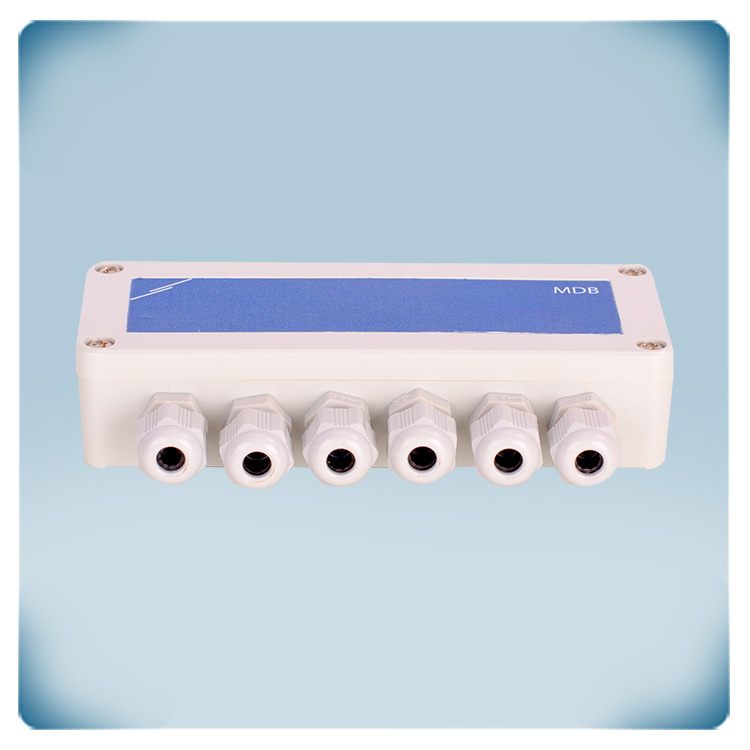

De 6 kabelwartels geleiden en beschermen de kabels veilig. Dit is vooral belangrijk in industriële omgevingen waar kabels worden blootgesteld aan mechanische spanning en zware omstandigheden.
Dit apparaat elimineert de noodzaak om elk afzonderlijk toestel afzonderlijk te voeden met behulp van een afzonderlijke 24 VDC-voedingsmodule, wat niet alleen bijdraagt aan de kosteneffectiviteit, maar ook verbindingsbescherming en een opgeruimde uitstraling aan uw systeem geeft.
De aansluitdoos bevat 6 aansluitingen voor het aansluiten van connectoren voor het distribueren van elektrische stroom naar aangesloten toestellen, zoals Sentera's sensoren, actuatoren of controllers die zijn ontworpen voor laagspanningsgelijkstroom die vaak wordt gebruikt in industriële omgevingen.
Het maakt het ook mogelijk dat de aangesloten Modbus-apparaten binnen het netwerk communiceren met een Modbus-master of andere apparaten.
De 6 kabelwartels geleiden en beschermen de kabels veilig. Dit is vooral belangrijk in industriële omgevingen waar kabels worden blootgesteld aan mechanische spanning en zware omstandigheden.
Dit apparaat elimineert de noodzaak om elk afzonderlijk toestel afzonderlijk te voeden met behulp van een afzonderlijke 24 VDC-voedingsmodule, wat niet alleen bijdraagt aan de kosteneffectiviteit, maar ook verbindingsbescherming en een opgeruimde uitstraling aan uw systeem geeft.

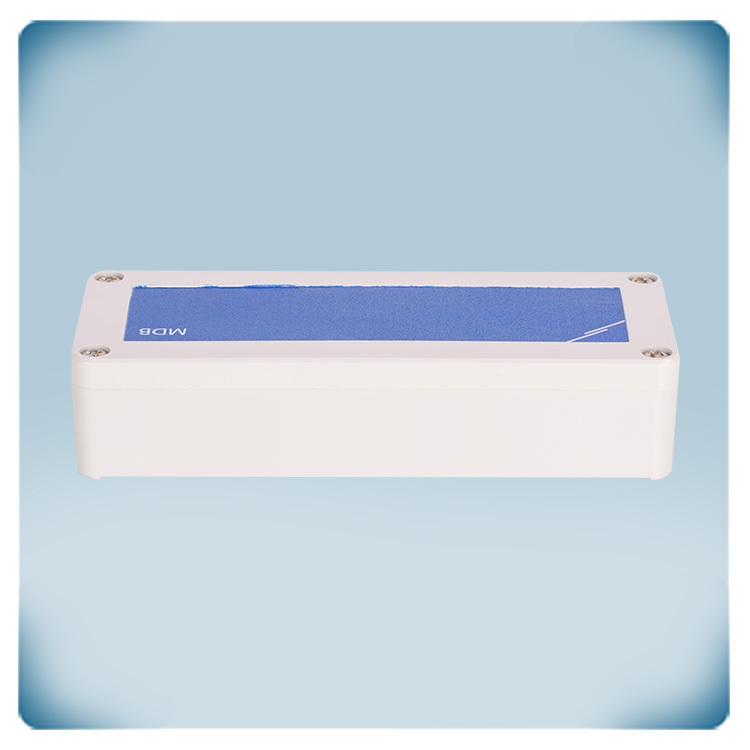

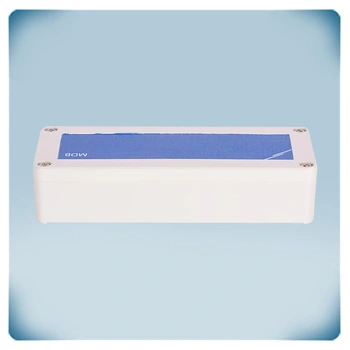

Behuizing geschikt voor ruwe omstandigheden
De behuizing van de MDB-M-6 is gemaakt van r-ABS VO (UL94) kunststof. Dit materiaal staat bekend om zijn vlamvertragende eigenschappen. Het is bestand tegen brand en dooft automatisch als het wordt blootgesteld aan een vlambron. Daarnaast is het duurzaam en biedt het een goede bescherming tegen stoten, waardoor het geschikt is voor het beschermen van elektronische of elektrische componenten.
De behuizing heeft een IP65 beschermingsniveau. Dit betekent dat het een hoge mate van bescherming biedt tegen het binnendringen van stof en water. In industriële en buitenomgevingen zorgt een IP65-classificatie ervoor dat de inhoud in de behuizing wordt beschermd tegen schadelijke omgevingsfactoren.
De behuizing is ontworpen voor wandmontage, waardoor hij geschikt is voor een verscheidenheid aan toepassingen waarbij u hem veilig aan een muur of verticaal oppervlak moet bevestigen. Dit kan in industriële omgevingen zijn, gebouweninfrastructuur of elke situatie waarin u elektronica of apparatuur wilt beschermen en installeren.
Om de lange levensduur en uitstekende eigenschappen van de behuizingen te garanderen, produceert Sentera de behuizingen bovendien in eigen huis, waardoor de eigenschappen ervan voortdurend worden gecontroleerd en getest.
De behuizing van de MDB-M-6 is gemaakt van r-ABS VO (UL94) kunststof. Dit materiaal staat bekend om zijn vlamvertragende eigenschappen. Het is bestand tegen brand en dooft automatisch als het wordt blootgesteld aan een vlambron. Daarnaast is het duurzaam en biedt het een goede bescherming tegen stoten, waardoor het geschikt is voor het beschermen van elektronische of elektrische componenten.
De behuizing heeft een IP65 beschermingsniveau. Dit betekent dat het een hoge mate van bescherming biedt tegen het binnendringen van stof en water. In industriële en buitenomgevingen zorgt een IP65-classificatie ervoor dat de inhoud in de behuizing wordt beschermd tegen schadelijke omgevingsfactoren.
De behuizing is ontworpen voor wandmontage, waardoor hij geschikt is voor een verscheidenheid aan toepassingen waarbij u hem veilig aan een muur of verticaal oppervlak moet bevestigen. Dit kan in industriële omgevingen zijn, gebouweninfrastructuur of elke situatie waarin u elektronica of apparatuur wilt beschermen en installeren.
Om de lange levensduur en uitstekende eigenschappen van de behuizingen te garanderen, produceert Sentera de behuizingen bovendien in eigen huis, waardoor de eigenschappen ervan voortdurend worden gecontroleerd en getest.
Het krimpen van de UTP-kabel
Om de hoge IP-waarde van de behuizing te behouden en de aansluitingen te beschermen tegen stoten of ongunstige omgevingsomstandigheden zoals stof of hoge luchtvochtigheid, adviseren wij om de kabels door de kabelwartels van de box te steken en ze pas daarna te krimpen, in plaats van gebruik te maken van de in de fabriek gekrompen kabels met gegoten RJ45-connectoren (die ook zullen werken, maar waarvoor eerst de kabelwartels moeten worden verwijderd en dit zou het proces ingewikkelder maken).
Nadat u de gekrompen kabels in de RJ45-aansluitingen heeft gestoken, draait u de wartels vast om het binnendringen van deeltjes of water te voorkomen. Eenmaal ingeschakeld, zal de groene LED aan de linkerkant van elk van de zes stopcontacten standaard groen oplichten om aan te geven dat er spanning is gedetecteerd.
Als u zich afvraagt hoe u uw kabel moet krimpen, kunt u onze video-tutorial bekijken of eenvoudigweg de documentatie van uw producten raadplegen.
Om de hoge IP-waarde van de behuizing te behouden en de aansluitingen te beschermen tegen stoten of ongunstige omgevingsomstandigheden zoals stof of hoge luchtvochtigheid, adviseren wij om de kabels door de kabelwartels van de box te steken en ze pas daarna te krimpen, in plaats van gebruik te maken van de in de fabriek gekrompen kabels met gegoten RJ45-connectoren (die ook zullen werken, maar waarvoor eerst de kabelwartels moeten worden verwijderd en dit zou het proces ingewikkelder maken).
Nadat u de gekrompen kabels in de RJ45-aansluitingen heeft gestoken, draait u de wartels vast om het binnendringen van deeltjes of water te voorkomen. Eenmaal ingeschakeld, zal de groene LED aan de linkerkant van elk van de zes stopcontacten standaard groen oplichten om aan te geven dat er spanning is gedetecteerd.
Als u zich afvraagt hoe u uw kabel moet krimpen, kunt u onze video-tutorial bekijken of eenvoudigweg de documentatie van uw producten raadplegen.
