Modbus RTU skirstytuvas | 22 kanalai | 24 V
Produkto aprašymas

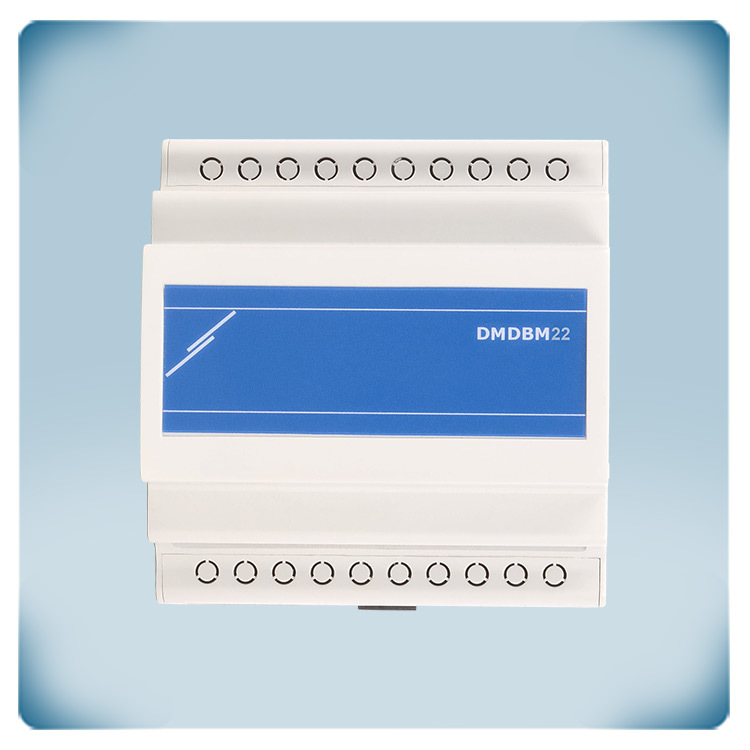

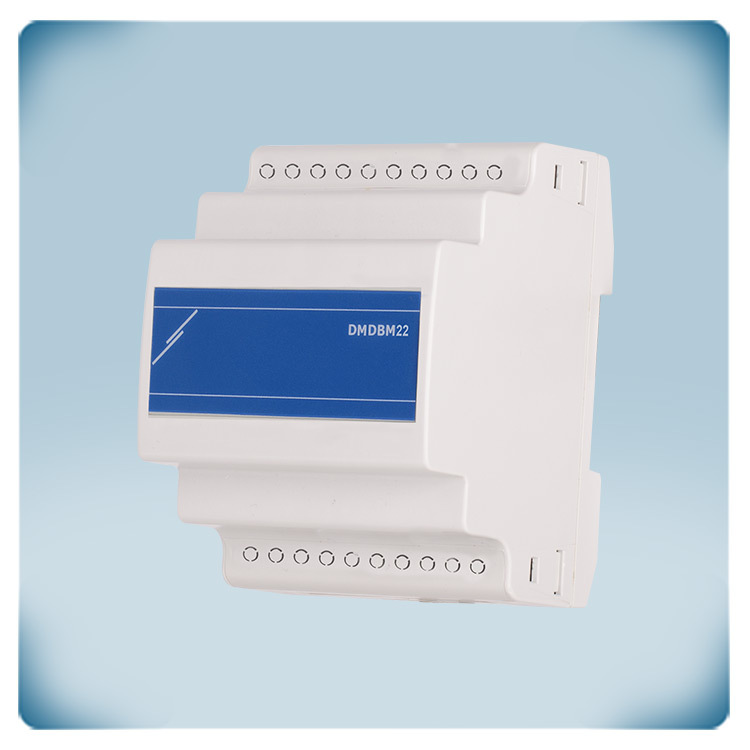

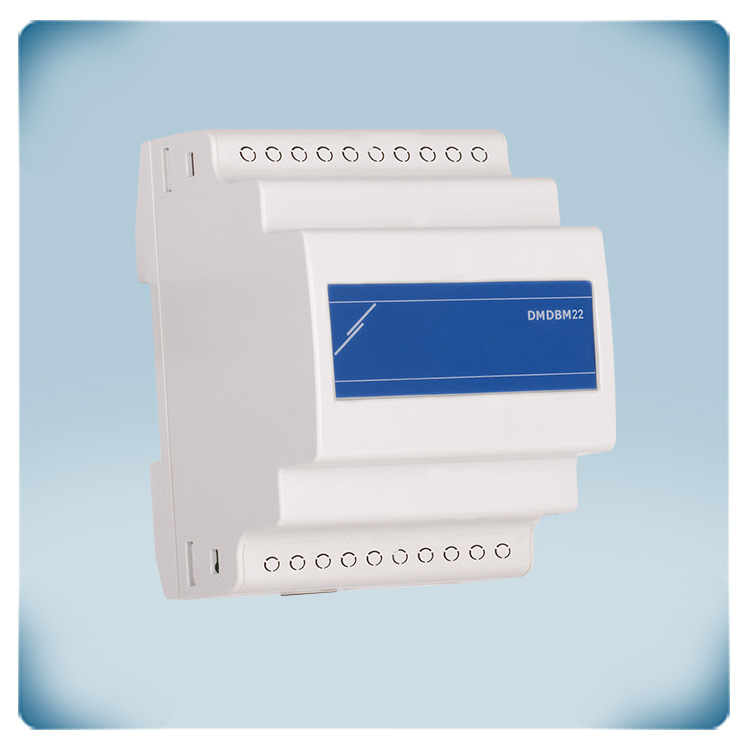

Modbus skirstytuvas. Tai ant DIN bėgelio montuojama maitinimo per Modbus paskirstymo dėžutė. Modbus RTU ryšys ir maitinimas yra paskirstomi per 10x RJ45 jungčių (24 VDC) ir 12x RJ12 jungčių (3,3 VDC). Maksimali srovė: 1,5 A esant 24 VDC ir 0,3 A esant 3,3 VDC.
Papildomos specifikacijos ir aprašymas

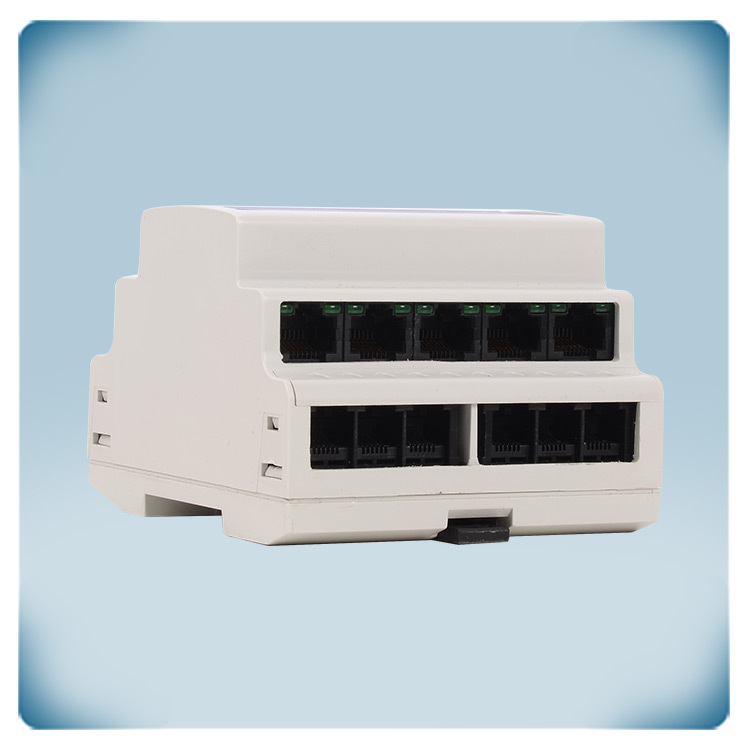

Dešimt RJ45 lizdų
RJ45 lizdas arba jungtis yra standartizuota fizinė sąsaja, naudojama Ethernet kabeliams prijungti prie tinklo įrenginių. Tai dažniausiai naudojamas Ethernet jungčių tipas tiek gyvenamojoje, tiek komercinėje aplinkoje. Jis taip pat yra standartinis Sentera Power over Modbus RTU įrenginių prijungimui.
Terminas RJ45 reiškia registruotą lizdą 45 ir nurodo jungties laidų standartą. Tai 8 kontaktų jungtis, skirta perduoti duomenis ir maitinimą per vytos poros kabelius. RJ45 lizdai yra patogi ir patikima prietaisų prijungimo priemonė.

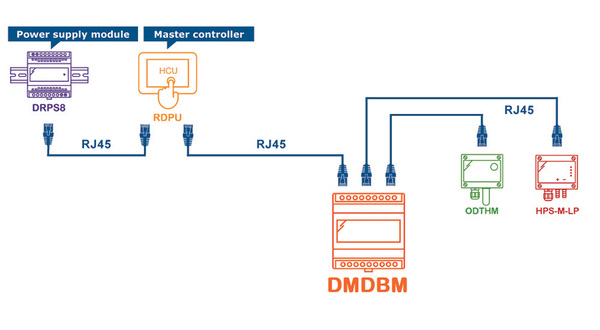

Šioje Modbus RTU skirstomojoje dėžutėje yra dešimt RJ45 lizdų. RJ45 lizdai yra prijungti iš vidaus (lygiagretusis ryšys). Per RJ45 lizdus galima sujungti Sentera įrenginius su 24 VDC maitinimo šaltiniu - PoM jungtis. Per Sentera PoM jungtį tiek Modbus RTU ryšys, tiek 24 VDC maitinimas yra paskirstomas vienu UTP kabeliu su RJ45 jungtimi.DMDBM22 jungties dėžutė, skirta RJ45 ir RJ12Ši paskirstymo dėžutė supaprastina Sentera įrenginių laidus ir prijungimą. Tiesiog įkiškite UTP kabelį su RJ45 kištuku į lizdą, kol jis užsifiksuos. Aštuoni jungties kaiščiai susisiekia su atitinkamais kaiščiais lizdo viduje ir sukuria saugų fizinį ryšį. Tai leidžia perduoti ir priimti duomenis tarp įrenginių ir paskirstyti 24 V nuolatinės srovės maitinimo šaltinį
RJ45 lizdas arba jungtis yra standartizuota fizinė sąsaja, naudojama Ethernet kabeliams prijungti prie tinklo įrenginių. Tai dažniausiai naudojamas Ethernet jungčių tipas tiek gyvenamojoje, tiek komercinėje aplinkoje. Jis taip pat yra standartinis Sentera Power over Modbus RTU įrenginių prijungimui.
Terminas RJ45 reiškia registruotą lizdą 45 ir nurodo jungties laidų standartą. Tai 8 kontaktų jungtis, skirta perduoti duomenis ir maitinimą per vytos poros kabelius. RJ45 lizdai yra patogi ir patikima prietaisų prijungimo priemonė.
Šioje Modbus RTU skirstomojoje dėžutėje yra dešimt RJ45 lizdų. RJ45 lizdai yra prijungti iš vidaus (lygiagretusis ryšys). Per RJ45 lizdus galima sujungti Sentera įrenginius su 24 VDC maitinimo šaltiniu - PoM jungtis. Per Sentera PoM jungtį tiek Modbus RTU ryšys, tiek 24 VDC maitinimas yra paskirstomas vienu UTP kabeliu su RJ45 jungtimi.DMDBM22 jungties dėžutė, skirta RJ45 ir RJ12Ši paskirstymo dėžutė supaprastina Sentera įrenginių laidus ir prijungimą. Tiesiog įkiškite UTP kabelį su RJ45 kištuku į lizdą, kol jis užsifiksuos. Aštuoni jungties kaiščiai susisiekia su atitinkamais kaiščiais lizdo viduje ir sukuria saugų fizinį ryšį. Tai leidžia perduoti ir priimti duomenis tarp įrenginių ir paskirstyti 24 V nuolatinės srovės maitinimo šaltinį

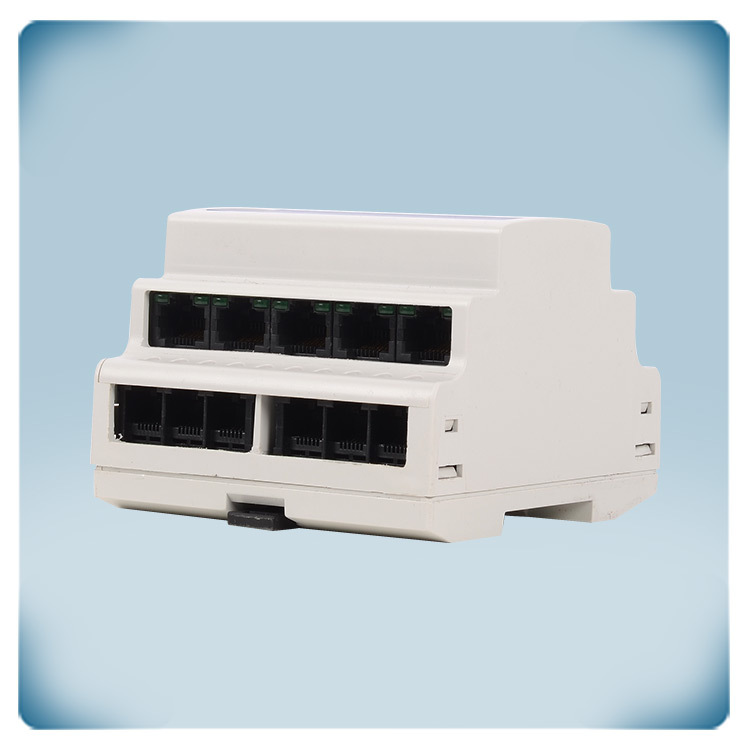

Dvylika RJ12 lizdų
RJ12 lizdas, taip pat žinomas kaip 6P6C lizdas, yra fizinė sąsaja, paprastai naudojama telefono kabeliams prijungti. Išvaizda jis panašus į RJ45 lizdą, tačiau turi mažiau kontaktų.
Terminas RJ12 reiškia registruotą lizdą 12 ir yra skirtas iki šešių laidų ar kontaktų. Tačiau jis dažniausiai naudojamas su 6P4C (6 padėčių, 4 kontaktų) laidais, o tai reiškia, kad jis turi šešias laidų pozicijas, tačiau paprastai naudojami tik keturi kontaktai. RJ12 lizdai užtikrina saugų fizinį ryšį ir leidžia perduoti duomenų signalus bei paskirstyti 3,3 VDC maitinimo šaltinį.
Tiesiog įkiškite RJ12 jungtimi suspaustą laidą į lizdą, kol jis užsifiksuos. Keturi kontaktai, esantys lizdo viduje, susisiekia su atitinkamais kištuko kontaktais ir sukuria ryšį signalo perdavimui.
Dvylika RJ12 lizdų gali būti naudojami sujungti Sentera įrenginius su 3,3 VDC maitinimo šaltiniu. Modbus RTU komunikacija ir 3,3 VDC maitinimo įtampa per prijungtus įrenginius paskirstoma per RJ12 lizdus.
RJ12 lizdas, taip pat žinomas kaip 6P6C lizdas, yra fizinė sąsaja, paprastai naudojama telefono kabeliams prijungti. Išvaizda jis panašus į RJ45 lizdą, tačiau turi mažiau kontaktų.
Terminas RJ12 reiškia registruotą lizdą 12 ir yra skirtas iki šešių laidų ar kontaktų. Tačiau jis dažniausiai naudojamas su 6P4C (6 padėčių, 4 kontaktų) laidais, o tai reiškia, kad jis turi šešias laidų pozicijas, tačiau paprastai naudojami tik keturi kontaktai. RJ12 lizdai užtikrina saugų fizinį ryšį ir leidžia perduoti duomenų signalus bei paskirstyti 3,3 VDC maitinimo šaltinį.
Tiesiog įkiškite RJ12 jungtimi suspaustą laidą į lizdą, kol jis užsifiksuos. Keturi kontaktai, esantys lizdo viduje, susisiekia su atitinkamais kištuko kontaktais ir sukuria ryšį signalo perdavimui.
Dvylika RJ12 lizdų gali būti naudojami sujungti Sentera įrenginius su 3,3 VDC maitinimo šaltiniu. Modbus RTU komunikacija ir 3,3 VDC maitinimo įtampa per prijungtus įrenginius paskirstoma per RJ12 lizdus.

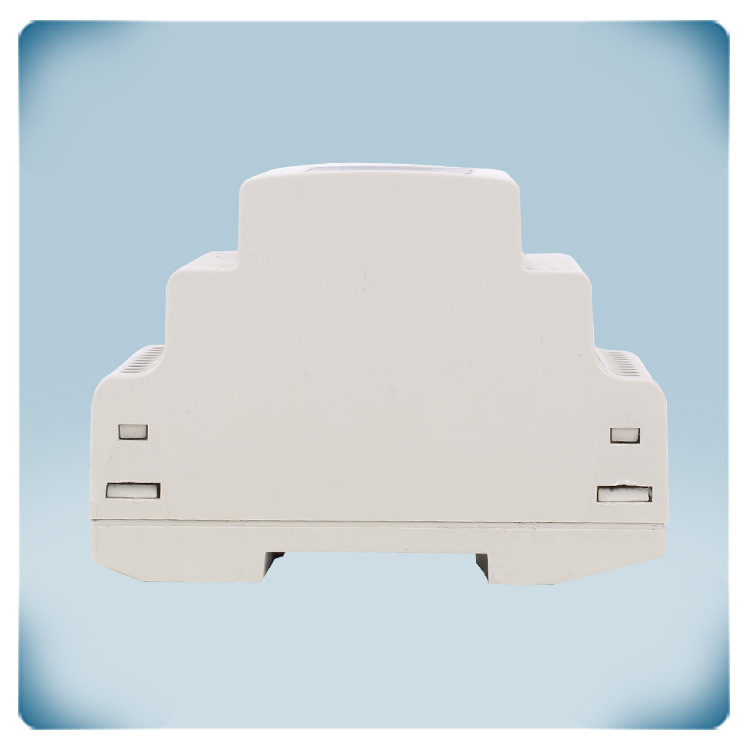

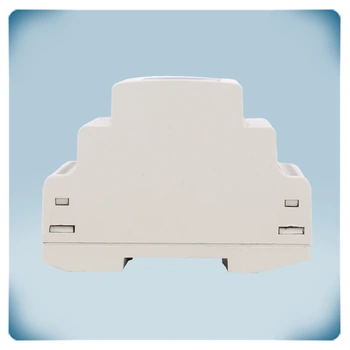

Tvirtas korpusas
Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga puikiai apsaugo nuo smūgių.

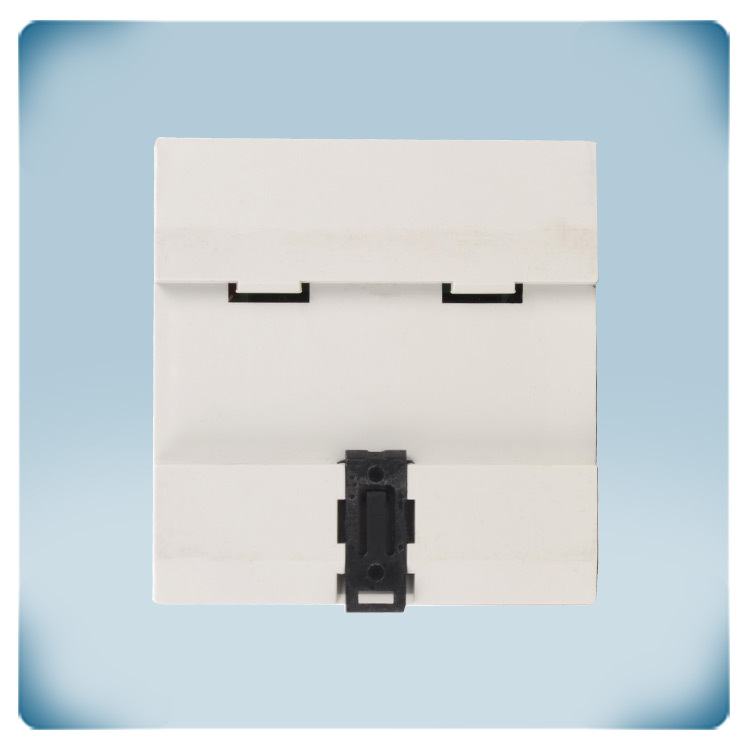

Korpusas atitinka IP20 apsaugą kuri apsaugo nuo dulkių patekimo. Jis montuojamas ant standartinio DIN bėgelio
Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga puikiai apsaugo nuo smūgių.
Korpusas atitinka IP20 apsaugą kuri apsaugo nuo dulkių patekimo. Jis montuojamas ant standartinio DIN bėgelio
