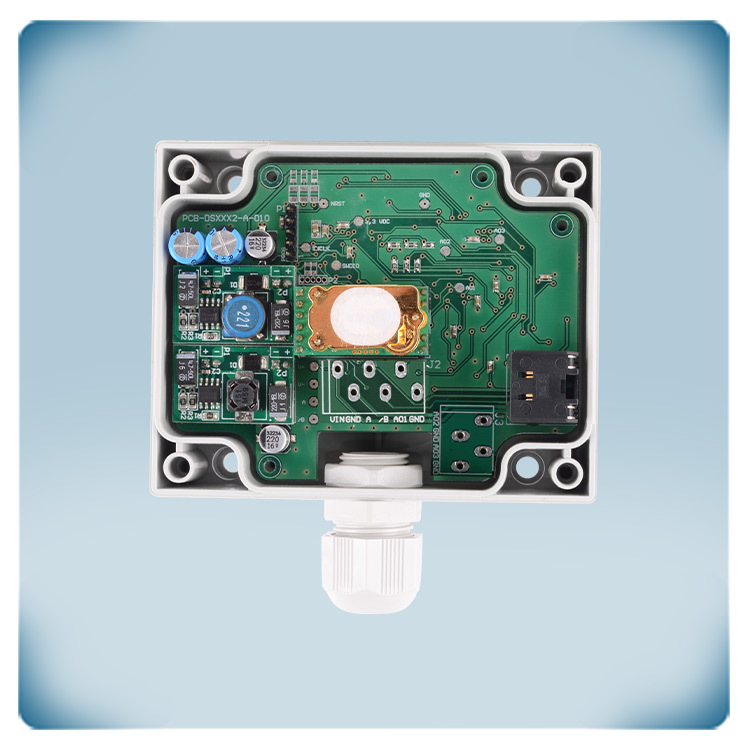

.webp "Anglios dioksido Modbus jutiklio vidinis vaizdas")
CE deklaracija
Kanalinis CO2 keitiklis | maitinimas per Modbus RTU
Produkto aprašymas
Kanalinis keitiklis / transmiteris skirtas matuoti anglies dioksido koncentraciją, temperatūrą ir drėgmę ortakiuose. Ventiliacijos valdymas pagal CO2 koncentraciją efektyviai mažina elektros energijos sąnaudas. Keitiklio maitinimas pajungiamas per Modbus RTU ryšį. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį.
Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU arba pajungus specialų įrankį SENSISTANT. Jutiklio korpusas susideda iš dviejų dalių, dalis kurioje yra plokštė ir pajungimo lizdas atitinka IP54 saugumo klasę, o vamzdelis kuriame yra drėgmės jutiklio elementas atitinka IP20 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Apvalių ir stačiakampių ortakių sistemoms pritaikytas CO2 temperatūros drėgmės jutiklis
Tai kanalinis jutiklis kuris turi flansą padedanti jutiklį montuoti ant apvalaus ortakio ir jutiklio dėžutė turi keturias ertmes per kurias jutiklis tvirtinamas prie stačiakampio ortakio
Lengvai keičiamas anglies dioksido elementas
Jei taip atsitiktų, kad jūsų jutiklio CO2 elementas dėl ilgo naudojimo sugestų, tai jį galėsite labai lengvai pakeisti, nes jis nėra prilituotas užtenka jį nuimti nuo kontaktų ir uždėti naują
Kaip tai veikia?
Jutiklio algoritmas valdo EC ventiliatorių, kintamosios srovės ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Išėjimo vertė proporcingai kinta priklausomai nuo išmatuotos temperatūros, santykinės drėgmės ir CO2 lygio. Pvz. temperatūrai, santykinei oro drėgmei ar CO2 lygiui artėjant prie maksimalios ribos, padidės ventiliatoriaus greitis arba atsidarys sklendė. Valdymo išėjimas pasiekiamas per Modbus RTU ryšį. CO2 lygiui matuoti naudojama NDIR arba nedispersinė infraraudonųjų spindulių technologija. Ši technologija užtikrina mažą gyvavimo ciklo kainą ir tikslų bei stabilų ilgalaikį veikimą.
Jutiklio algoritmas valdo EC ventiliatorių, kintamosios srovės ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Išėjimo vertė proporcingai kinta priklausomai nuo išmatuotos temperatūros, santykinės drėgmės ir CO2 lygio. Pvz. temperatūrai, santykinei oro drėgmei ar CO2 lygiui artėjant prie maksimalios ribos, padidės ventiliatoriaus greitis arba atsidarys sklendė. Valdymo išėjimas pasiekiamas per Modbus RTU ryšį. CO2 lygiui matuoti naudojama NDIR arba nedispersinė infraraudonųjų spindulių technologija. Ši technologija užtikrina mažą gyvavimo ciklo kainą ir tikslų bei stabilų ilgalaikį veikimą.
Jutiklio matuojami parametrai?
Jutiklis matuoja temperatūrą, santykinę drėgmę, anglies dioksido koncentraciją ore
Jokių analoginių išėjimų – tik Modbus RTU ryšys
Šis jutiklis neturi analoginių išėjimų, todėl jis yra paprastesnis ir ekonomiškesnis. Visos išmatuotos vertės pasiekiamos per šio jutiklio Modbus įvesties registrus. Išmatuotas vertes galima nuskaityti naudojant SenteraWeb – mūsų internetinę ŠVOK platformą, 3SModbus programinę įrangą, BMS sistemą arba kitą pagrindinį „Modbus“ įrenginį. Modbus turi daug privalumų. Svarbiausia, kad skaitmeniniai signalai būtų mažiau jautrūs trikdžiams nei analoginiai ir kad būtų galima naudoti ilgesnius kabelius. Galimi iki 1000 metrų ilgio kabeliai.
Šis jutiklis neturi analoginių išėjimų, todėl jis yra paprastesnis ir ekonomiškesnis. Visos išmatuotos vertės pasiekiamos per šio jutiklio Modbus įvesties registrus. Išmatuotas vertes galima nuskaityti naudojant SenteraWeb – mūsų internetinę ŠVOK platformą, 3SModbus programinę įrangą, BMS sistemą arba kitą pagrindinį „Modbus“ įrenginį. Modbus turi daug privalumų. Svarbiausia, kad skaitmeniniai signalai būtų mažiau jautrūs trikdžiams nei analoginiai ir kad būtų galima naudoti ilgesnius kabelius. Galimi iki 1000 metrų ilgio kabeliai.
Kaip imanoma pakeisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTANT
Kur naudojamas šis jutiklis?
Tai ŠVOK sistemoms skirtas jutiklis stebėti ir palaikyti temperatūrą, drėgmę ir CO2 lygį ortakiuose
Sutrumpintas montavimo laikas
Šiam jutikliui prijungti pakanka vienos RJ45 jungties. Modbus RTU komunikacija ir 24 V DC maitinimas jungiami vienu kabeliu – vadiname Power over Modbus arba PoM. Visos išmatuotos vertės pasiekiamos per Modbus RTU ryšį. Dauguma 24 V nuolatinės srovės maitinimo šaltinių siūlo apsaugą nuo trumpojo jungimo, perkrovos ir viršįtampių. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų įrenginio saugumą ir patikimumą.
Šiam jutikliui prijungti pakanka vienos RJ45 jungties. Modbus RTU komunikacija ir 24 V DC maitinimas jungiami vienu kabeliu – vadiname Power over Modbus arba PoM. Visos išmatuotos vertės pasiekiamos per Modbus RTU ryšį. Dauguma 24 V nuolatinės srovės maitinimo šaltinių siūlo apsaugą nuo trumpojo jungimo, perkrovos ir viršįtampių. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų įrenginio saugumą ir patikimumą.
