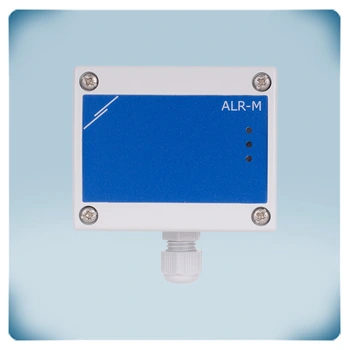

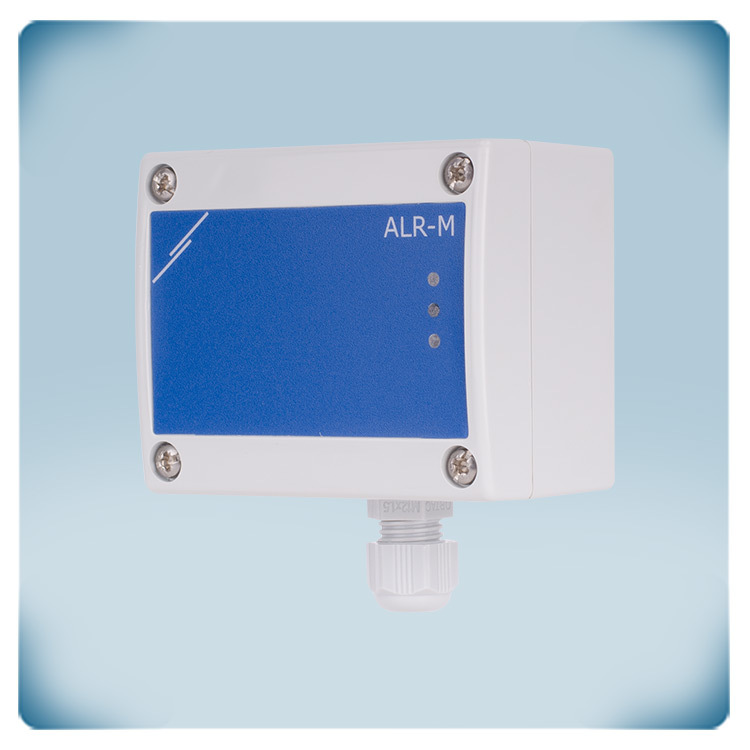

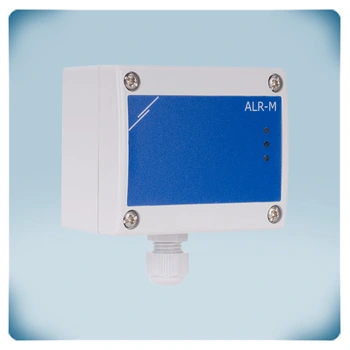

Unità di segnalazione allarme HVAC
Descrizione del prodotto
Questa unità di segnalazione allarme HVAC genera allarmi visivi e acustici. Indica guasti o allarmi provenienti da installazioni in luoghi meno accessibili. È controllato tramite Modbus RTU. L'alimentazione è 24 VDC. Questo modulo può essere collegato tramite la presa RJ45 o tramite le morsettiere. Tramite le 3 uscite open collector è possibile controllare dispositivi esterni (es. Indicatori LED o relè).
Specifiche e descrizioni aggiuntive
Scopo e connessioni
Il segnalatore di allarme HVAC ALR -M1 genera avvisi visivi e acustici per guasti o avvisi da impianti HVAC situati in luoghi poco accessibili. Per la comunicazione utilizza il protocollo Modbus RTU. L'unità richiede un'alimentazione di 24 VDC e può essere alimentata con i moduli di alimentazione a 24 V di Sentera.
Esistono due opzioni per il collegamento dell'unità:
1. Presa RJ45: L'unità può essere collegata tramite una presa RJ45, un connettore comunemente utilizzato per le connessioni Ethernet. Ciò consente una facile integrazione in un'infrastruttura di rete esistente.

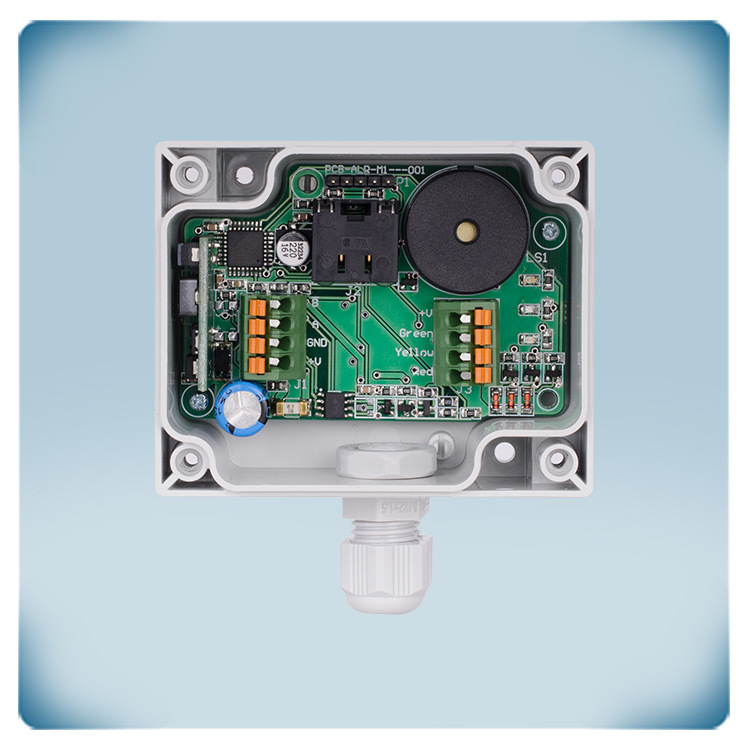

2. Morsettiere: In alternativa, l'unità può essere collegata tramite morsettiere. Le morsettiere offrono una connessione sicura e affidabile grazie ai morsetti a molla. I morsetti a molla di queste morsettiere afferrano saldamente i fili.
L'unità dispone anche di tre uscite a collettore aperto, che possono essere utilizzate per controllare dispositivi esterni come indicatori LED o relè. Utilizzando queste uscite open collector, è possibile estendere la funzionalità dell'unità di segnalazione degli allarmi per attivare dispositivi esterni in base a eventi o condizioni specifiche rilevate dall'unità.
Combinando allarmi visivi e acustici, controllo Modbus RTU, alimentazione a 24 VDC, molteplici opzioni di connessione e uscite a collettore aperto, questa unità di segnalazione allarmi HVAC offre una soluzione completa per il monitoraggio e l'avviso di guasti del sistema HVAC. Offre flessibilità, facilità di integrazione e la possibilità di controllare dispositivi esterni, migliorando l'efficacia del sistema di allarme e facilitando una risposta e una manutenzione tempestive.Modulo di allarme HVAC IP65
Il segnalatore di allarme HVAC ALR -M1 genera avvisi visivi e acustici per guasti o avvisi da impianti HVAC situati in luoghi poco accessibili. Per la comunicazione utilizza il protocollo Modbus RTU. L'unità richiede un'alimentazione di 24 VDC e può essere alimentata con i moduli di alimentazione a 24 V di Sentera.
Esistono due opzioni per il collegamento dell'unità:
1. Presa RJ45: L'unità può essere collegata tramite una presa RJ45, un connettore comunemente utilizzato per le connessioni Ethernet. Ciò consente una facile integrazione in un'infrastruttura di rete esistente.
2. Morsettiere: In alternativa, l'unità può essere collegata tramite morsettiere. Le morsettiere offrono una connessione sicura e affidabile grazie ai morsetti a molla. I morsetti a molla di queste morsettiere afferrano saldamente i fili.
L'unità dispone anche di tre uscite a collettore aperto, che possono essere utilizzate per controllare dispositivi esterni come indicatori LED o relè. Utilizzando queste uscite open collector, è possibile estendere la funzionalità dell'unità di segnalazione degli allarmi per attivare dispositivi esterni in base a eventi o condizioni specifiche rilevate dall'unità.
Combinando allarmi visivi e acustici, controllo Modbus RTU, alimentazione a 24 VDC, molteplici opzioni di connessione e uscite a collettore aperto, questa unità di segnalazione allarmi HVAC offre una soluzione completa per il monitoraggio e l'avviso di guasti del sistema HVAC. Offre flessibilità, facilità di integrazione e la possibilità di controllare dispositivi esterni, migliorando l'efficacia del sistema di allarme e facilitando una risposta e una manutenzione tempestive.Modulo di allarme HVAC IP65
Modalità operative predefinite
I LED verdi, gialli e rossi e il buzzer piezoelettrico possono essere controllati attraverso tre modalità operative predefinite. Queste tre modalità possono essere attivate tramite il registro Modbus 11. Scrivendo '0' nel registro Modbus 11 si attiva la modalità 'normale' - LED verde acceso. Scrivendo '1' nel registro Modbus 11 si attiva la modalità 'warning': LED giallo acceso. Scrivendo '2' nel registro Modbus 11 si attiva la modalità 'allarme': LED rosso e cicalino accesi. Esiste anche la possibilità di controllare separatamente ciascun LED e il cicalino. Per ulteriori informazioni, consultare le istruzioni di montaggio.
I LED verdi, gialli e rossi e il buzzer piezoelettrico possono essere controllati attraverso tre modalità operative predefinite. Queste tre modalità possono essere attivate tramite il registro Modbus 11. Scrivendo '0' nel registro Modbus 11 si attiva la modalità 'normale' - LED verde acceso. Scrivendo '1' nel registro Modbus 11 si attiva la modalità 'warning': LED giallo acceso. Scrivendo '2' nel registro Modbus 11 si attiva la modalità 'allarme': LED rosso e cicalino accesi. Esiste anche la possibilità di controllare separatamente ciascun LED e il cicalino. Per ulteriori informazioni, consultare le istruzioni di montaggio.
Comunicazione Modbus RTU
Tutte le impostazioni possono essere regolate tramite Modbus RTU. La mappa dei registri Modbus fornisce una panoramica completa di tutte le impostazioni regolabili. I dispositivi di allarme HVAC Modbus possono integrarsi con altri dispositivi o sistemi abilitati Modbus, come controllori e gateway. Questa integrazione consente la comunicazione e il coordinamento senza soluzione di continuità tra i diversi componenti del sistema HVAC, migliorando le capacità complessive di monitoraggio e controllo.
Tutte le impostazioni possono essere regolate tramite Modbus RTU. La mappa dei registri Modbus fornisce una panoramica completa di tutte le impostazioni regolabili. I dispositivi di allarme HVAC Modbus possono integrarsi con altri dispositivi o sistemi abilitati Modbus, come controllori e gateway. Questa integrazione consente la comunicazione e il coordinamento senza soluzione di continuità tra i diversi componenti del sistema HVAC, migliorando le capacità complessive di monitoraggio e controllo.

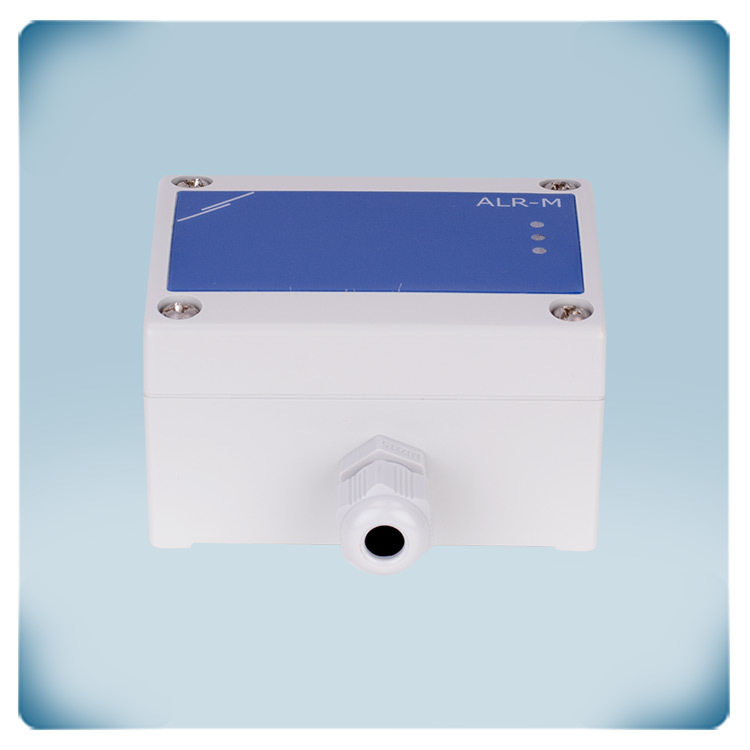

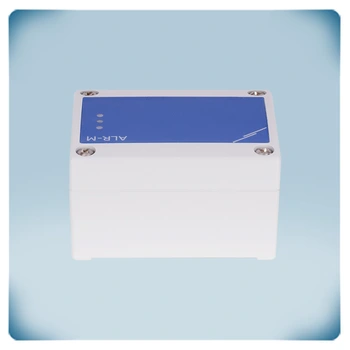

Installazione in ambienti difficili
Per garantire la qualità delle sue custodie, Sentera le produce nel proprio stabilimento. Il contenitore del modulo ALR - M1 è installabile a parete e realizzato in plastica r-ABS VO (UL94). Questo materiale è resistente al calore e può sopportare temperature elevate senza deformarsi o fondersi. Questo è essenziale per le applicazioni in cui l'involucro può essere esposto a fonti di calore. Il materiale è anche ignifugo, resiste all'accensione e riduce la diffusione delle fiamme. La plastica è molto resistente e offre un'eccellente protezione contro gli urti.
Oltre a essere estremamente resistente, la custodia offre un grado di protezione IP65, che significa che è ben protetta dall'ingresso di polvere e umidità. Questo livello di protezione lo rende adatto anche ad ambienti esterni o industriali in cui si può verificare l'esposizione a polvere, umidità o getti d'acqua.
Per garantire la qualità delle sue custodie, Sentera le produce nel proprio stabilimento. Il contenitore del modulo ALR - M1 è installabile a parete e realizzato in plastica r-ABS VO (UL94). Questo materiale è resistente al calore e può sopportare temperature elevate senza deformarsi o fondersi. Questo è essenziale per le applicazioni in cui l'involucro può essere esposto a fonti di calore. Il materiale è anche ignifugo, resiste all'accensione e riduce la diffusione delle fiamme. La plastica è molto resistente e offre un'eccellente protezione contro gli urti.
Oltre a essere estremamente resistente, la custodia offre un grado di protezione IP65, che significa che è ben protetta dall'ingresso di polvere e umidità. Questo livello di protezione lo rende adatto anche ad ambienti esterni o industriali in cui si può verificare l'esposizione a polvere, umidità o getti d'acqua.
