Trasmettitore Duale Pressione Differenziale | Display | 1 kPa | 24 VDC
Descrizione del prodotto
I trasmettitori di pressione DPD hanno due ingressi per misurare la pressione differenziale o il flusso volumetrico dell'aria. Può essere utilizzato nell'intervallo da 0 a 1.000 Pa.
La lettura della velocità dell'aria è disponibile collegando i set di collegamento con tubo di Pitot esterno: PSET-PTS-200.
I valori sono visualizzati su un display LED a 7 segmenti. I valori misurati vengono trasmessi tramite due uscite analogiche e tramite Modbus RTU. I tipi di uscita sono selezionabili: 0-10 VDC / 0-20 mA / 0-100% PWM. Tutti i parametri possono essere regolati tramite Modbus RTU.

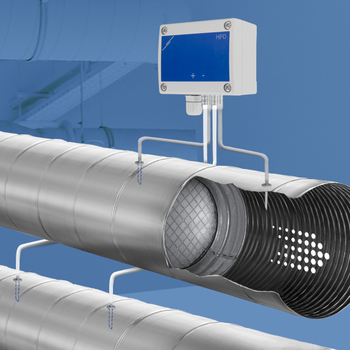

Un'applicazione tipica è il monitoraggio del flusso volumetrico dell'aria immessa ed estratta in un sistema di ventilazione o AHU. La tensione di alimentazione è 24 VDC.
Il contenitore può essere montato a parete e offre una protezione IP65 contro l'ingresso di polvere e umidità.
Specifiche e descrizioni aggiuntive
Pressione differenziale, portata d'aria o velocità dell'aria?
Questo sensore misura la pressione differenziale [Pa]. Sulla base di questa misurazione, è possibile calcolare il flusso del volume dell'aria [m³ / hr] o la velocità dell'aria [m / s]. Per calcolare il flusso d'aria in base al fattore K del ventilatore, utilizzare il set di connessione tipo PSET-PVC-200 o PSET-QF-200. Questo set di connessione opzionale può essere utilizzato anche per misurare la pressione differenziale. Per calcolare il flusso d'aria in base alla sezione del condotto [cm²] o alla velocità dell'aria [m / s], utilizzare il set di connessione opzionale tipo PSET-PTS-200 o PSET-PTL-200.
Questo sensore misura la pressione differenziale [Pa]. Sulla base di questa misurazione, è possibile calcolare il flusso del volume dell'aria [m³ / hr] o la velocità dell'aria [m / s]. Per calcolare il flusso d'aria in base al fattore K del ventilatore, utilizzare il set di connessione tipo PSET-PVC-200 o PSET-QF-200. Questo set di connessione opzionale può essere utilizzato anche per misurare la pressione differenziale. Per calcolare il flusso d'aria in base alla sezione del condotto [cm²] o alla velocità dell'aria [m / s], utilizzare il set di connessione opzionale tipo PSET-PTS-200 o PSET-PTL-200.
Indicazione visiva
Il display a LED a 7 segmenti visualizza la pressione, la portata o la velocità dell'aria misurate. Inoltre, i LED verde, giallo e rosso offrono un'indicazione visiva del valore misurato. Il LED verde indica che il livello di pressione rientra nell'intervallo. Quando il livello di pressione entra nell'intervallo di allarme, si accende il LED giallo. Il rosso indica che la pressione differenziale è fuori dal range. I LED possono anche indicare lo stato della portata o della velocità dell'aria. Il secondo LED verde indica lo stato del sensore. Si attiva quando l'alimentazione e la comunicazione Modbus RTU sono abilitate.
Come funziona?
Questo sensore dispone di due uscite analogiche. Ciascuna uscita trasmette in modo proporzionale la pressione differenziale misurata, la portata o la velocità dell'aria. L'intervallo predefinito di questo sensore è da 0 a 1000 Pa. Per impostazione predefinita, ciascuna uscita trasmette 0 V a 0 Pa e 10 V a 1000 Pa. Questo intervallo, i tipi di uscita e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Questo sensore dispone di due uscite analogiche. Ciascuna uscita trasmette in modo proporzionale la pressione differenziale misurata, la portata o la velocità dell'aria. L'intervallo predefinito di questo sensore è da 0 a 1000 Pa. Per impostazione predefinita, ciascuna uscita trasmette 0 V a 0 Pa e 10 V a 1000 Pa. Questo intervallo, i tipi di uscita e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Tempi di installazione ridotti
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegate tramite la morsettiera a molla. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per fili rigidi o intrecciati. La tensione di alimentazione è 24 VDC. I terminali di massa dell'alimentazione (V-) e dell'uscita (GND) non sono collegati internamente. Ciò significa che è necessario un cavo a 4 fili per collegare questo sensore. La maggior parte degli alimentatori a 24 VDC offre protezione da cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione
Uscita analogica e Modbus
Per ottenere il valore misurato da questo sensore, esistono due opzioni. O leggerlo dai registri Modbus o tramite l'uscita analogica. Quest'ultima trasmette proporzionalmente la differenza di pressione, il flusso o la velocità dell'aria misurati. L'intervallo standard di questo sensore è compreso tra 0 e 1000 Pa. Per impostazione predefinita, l'uscita è 0 V a 0 Pa e 10 V a 1 kPa. Questo intervallo, il tipo di uscita (0-10 VDC / 0-20 mA / 0-100% PWM) e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Per ottenere il valore misurato da questo sensore, esistono due opzioni. O leggerlo dai registri Modbus o tramite l'uscita analogica. Quest'ultima trasmette proporzionalmente la differenza di pressione, il flusso o la velocità dell'aria misurati. L'intervallo standard di questo sensore è compreso tra 0 e 1000 Pa. Per impostazione predefinita, l'uscita è 0 V a 0 Pa e 10 V a 1 kPa. Questo intervallo, il tipo di uscita (0-10 VDC / 0-20 mA / 0-100% PWM) e tutte le altre impostazioni possono essere regolati tramite Modbus RTU.
Alta qualità
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto resistente e offre una buona protezione dagli urti. Gli ugelli di connessione della pressione sono realizzati in alluminio. Il contenitore del sensore offre una protezione IP65 contro l'ingresso di sporco e acqua. Questo sensore può essere montato a parete.
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto resistente e offre una buona protezione dagli urti. Gli ugelli di connessione della pressione sono realizzati in alluminio. Il contenitore del sensore offre una protezione IP65 contro l'ingresso di sporco e acqua. Questo sensore può essere montato a parete.
Monitorare la sovrapressione nelle scale
Un'applicazione tipica per i sensori di pressione differenziale con questa gamma è il monitoraggio della sotto o della sovrapressione in scale o camere bianche.
Per esempio creando una costante sovrapressione nella scala, rimane senza fumo in caso di incendio.
SenteraWeb
Per ottenere ulteriori vantaggi, creare e integrare la propria installazione in Senteraweb e sfruttare benefici come:
• Monitorare o modificare facilmente i parametri e le impostazioni dei dispositivi collegati a distanza.
• Registrazione dei dati: Creare diagrammi ed esportare dati, ad esempio visualizzazione e registrazione delle temperature del tetto e del pavimento.
• Creare diversi regimi per il sistema di ventilazione, ad esempio un regime giorno-notte.
• Ricevere avvisi o avvertimenti quando i valori misurati superano le itervallo di avviso o quando si verificano errori o anomalie.
• Definire utenti e consentire loro di effettuare l'accesso per monitorare l'installazione tramite un normale browser web.”
Un'applicazione tipica per i sensori di pressione differenziale con questa gamma è il monitoraggio della sotto o della sovrapressione in scale o camere bianche.
Per esempio creando una costante sovrapressione nella scala, rimane senza fumo in caso di incendio.
SenteraWeb
Per ottenere ulteriori vantaggi, creare e integrare la propria installazione in Senteraweb e sfruttare benefici come:
• Monitorare o modificare facilmente i parametri e le impostazioni dei dispositivi collegati a distanza.
• Registrazione dei dati: Creare diagrammi ed esportare dati, ad esempio visualizzazione e registrazione delle temperature del tetto e del pavimento.
• Creare diversi regimi per il sistema di ventilazione, ad esempio un regime giorno-notte.
• Ricevere avvisi o avvertimenti quando i valori misurati superano le itervallo di avviso o quando si verificano errori o anomalie.
• Definire utenti e consentire loro di effettuare l'accesso per monitorare l'installazione tramite un normale browser web.”
