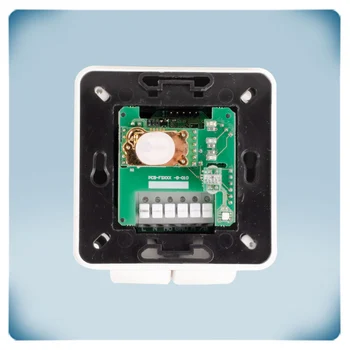

.webp "Sensore intelligente a parete vista PCB")
.webp "Controller CO2 | Montaggio a Incasso | Indicatori LED| 230 VAC")
Dichiarazione di conformità UE
Controller CO2 | Montaggio a Incasso | Indicatori LED| 230 VAC
Descrizione del prodotto
Misuratore di CO2 per misurare la temperatura, l'umidità relativa, la CO2 (anidride carbonica) e il livello di luce ambientale.
La tensione di alimentazione è 24 VDC. L'algoritmo del sensore controlla un'uscita 0-10 V in base a tutti i valori misurati. Questa singola uscita controlla direttamente un ventilatore EC, un controller di velocità del ventilatore AC o un attuatore per serranda. Tutte le misurazioni e il valore di uscita sono disponibili tramite la comunicazione Modbus RTU. L'elemento del sensore di CO2 è sostituibile. In molte applicazioni, il rilevamento della luce ambientale viene utilizzato per controllare il sistema di ventilazione in funzione dell'occupazione della stanza.
L'esclusiva custodia consente il montaggio a incasso o su superficie.
Specifiche e descrizioni aggiuntive
Tecnologia dei sensori NDIR
Le persone producono CO2 o anidride carbonica mentre respirano. Ciò rende la concentrazione di CO2 un buon indicatore del livello di occupazione e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Questo trasmettitore HVAC offre un'indicazione chiara e visiva del livello di CO2 tramite il LED verde, giallo e rosso. Il LED verde indica che il livello di CO2 rientra nel range - c'è sufficiente apporto di aria fresca. Quando il livello di CO2 entra nell'intervallo di avviso, il LED giallo si accende. Rosso significa: CO2 fuori range o fornitura di aria fresca insufficiente. La temperatura misurata, l'umidità relativa, la CO2, il punto di rugiada e il livello di luce ambientale sono disponibili tramite Modbus RTU. Per misurare il livello di CO2 viene utilizzata la tecnologia NDIR o infrarossi non dispersivi. Questa tecnologia offre un basso costo del ciclo di vita e un funzionamento preciso e stabile a lungo termine.
Come controllare la fornitura di aria fresca?
L'uscita di questo sensore può controllare un ventilatore EC, controller di velocità di un ventilatore AC o un attuatore per serranda. Il valore di uscita varia proporzionalmente in funzione della temperatura misurata, dell'umidità e della concentrazione di CO2. Quando è necessaria più aria fresca, il sensore aumenterà la velocità della ventola o aprirà la serranda.
Facile da connettere!
Le morsettiere a gabbia riducono i tempi di cablaggio e installazione. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per cavi pieni o flessibili. La tensione di alimentazione è 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati internamente. Ciò significa che per collegare questo sensore è necessario un cavo a 4 fili. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione.
Montaggio ad incasso o montaggio a parete
La custodia offre una protezione IP30 contro l'ingresso di polvere e umidità. Permette il montaggio a parete o ad incasso. Per garantire prestazioni ottimali, deve essere protetto dalla luce solare diretta. Questo sensore può essere montato su una parete piana o in una scatola di montaggio a parete standard europea. Sulla parete sarà visibile solo la piastra frontale del sensore: il sensore è montato a filo.
Facile da usare!
Questo sensore non richiede alcuna configurazione. Una volta installato, è pronto per l'uso. Le impostazioni predefinite andranno bene per la maggior parte delle applicazioni. Se necessario, le impostazioni possono essere regolate tramite Modbus RTU. Ad esempio, è possibile selezionare un tipo di uscita diverso per renderlo compatibile con altri dispositivi: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Anche l'intensità luminosa dei LED per l'indicazione dello stato è regolabile. La mappa dei registri Modbus fornisce una panoramica completa di tutte le impostazioni regolabili.
Autocalibrazione per compensare la deriva del sensore
L'algoritmo di autocalibrazione della logica ABC è abilitato per impostazione predefinita. Questo algoritmo è progettato per essere utilizzato in applicazioni in cui le concentrazioni di CO2 scendono alle condizioni ambientali esterne (400 ppm) almeno una volta (15 minuti) in un periodo di 7 giorni, cosa che si osserva generalmente durante i periodi non occupati. Il sensore raggiungerà la precisione operativa dopo 25 ore di funzionamento continuo in una condizione in cui è stato esposto a livelli di aria di riferimento ambientale a 400 ppm ± 10 ppm di CO2.
∞ Come misurare e monitorare la qualità dell'aria?
Le persone producono CO2 o anidride carbonica mentre respirano. Ciò rende la concentrazione di CO2 un buon indicatore del livello di occupazione e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatore dei requisiti di ventilazione. Questo trasmettitore HVAC offre un'indicazione chiara e visiva del livello di CO2 tramite il LED verde, giallo e rosso. Il LED verde indica che il livello di CO2 rientra nel range - c'è sufficiente apporto di aria fresca. Quando il livello di CO2 entra nell'intervallo di avviso, il LED giallo si accende. Rosso significa: CO2 fuori range o fornitura di aria fresca insufficiente. La temperatura misurata, l'umidità relativa, la CO2, il punto di rugiada e il livello di luce ambientale sono disponibili tramite Modbus RTU. Per misurare il livello di CO2 viene utilizzata la tecnologia NDIR o infrarossi non dispersivi. Questa tecnologia offre un basso costo del ciclo di vita e un funzionamento preciso e stabile a lungo termine.
Come controllare la fornitura di aria fresca?
L'uscita di questo sensore può controllare un ventilatore EC, controller di velocità di un ventilatore AC o un attuatore per serranda. Il valore di uscita varia proporzionalmente in funzione della temperatura misurata, dell'umidità e della concentrazione di CO2. Quando è necessaria più aria fresca, il sensore aumenterà la velocità della ventola o aprirà la serranda.
Facile da connettere!
Le morsettiere a gabbia riducono i tempi di cablaggio e installazione. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per cavi pieni o flessibili. La tensione di alimentazione è 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati internamente. Ciò significa che per collegare questo sensore è necessario un cavo a 4 fili. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione.
Montaggio ad incasso o montaggio a parete
La custodia offre una protezione IP30 contro l'ingresso di polvere e umidità. Permette il montaggio a parete o ad incasso. Per garantire prestazioni ottimali, deve essere protetto dalla luce solare diretta. Questo sensore può essere montato su una parete piana o in una scatola di montaggio a parete standard europea. Sulla parete sarà visibile solo la piastra frontale del sensore: il sensore è montato a filo.
Facile da usare!
Questo sensore non richiede alcuna configurazione. Una volta installato, è pronto per l'uso. Le impostazioni predefinite andranno bene per la maggior parte delle applicazioni. Se necessario, le impostazioni possono essere regolate tramite Modbus RTU. Ad esempio, è possibile selezionare un tipo di uscita diverso per renderlo compatibile con altri dispositivi: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Anche l'intensità luminosa dei LED per l'indicazione dello stato è regolabile. La mappa dei registri Modbus fornisce una panoramica completa di tutte le impostazioni regolabili.
Autocalibrazione per compensare la deriva del sensore
L'algoritmo di autocalibrazione della logica ABC è abilitato per impostazione predefinita. Questo algoritmo è progettato per essere utilizzato in applicazioni in cui le concentrazioni di CO2 scendono alle condizioni ambientali esterne (400 ppm) almeno una volta (15 minuti) in un periodo di 7 giorni, cosa che si osserva generalmente durante i periodi non occupati. Il sensore raggiungerà la precisione operativa dopo 25 ore di funzionamento continuo in una condizione in cui è stato esposto a livelli di aria di riferimento ambientale a 400 ppm ± 10 ppm di CO2.
