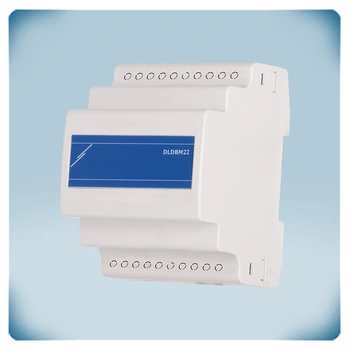

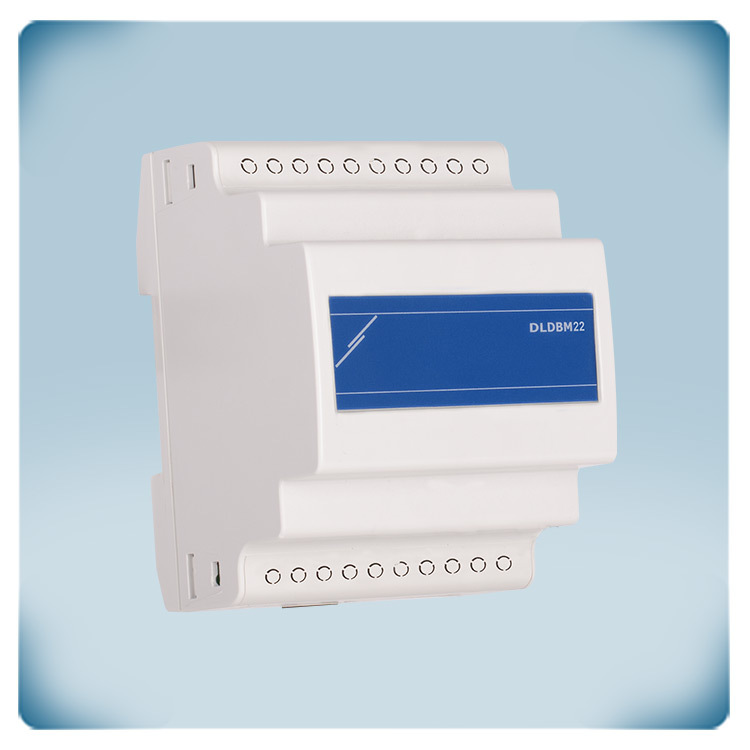

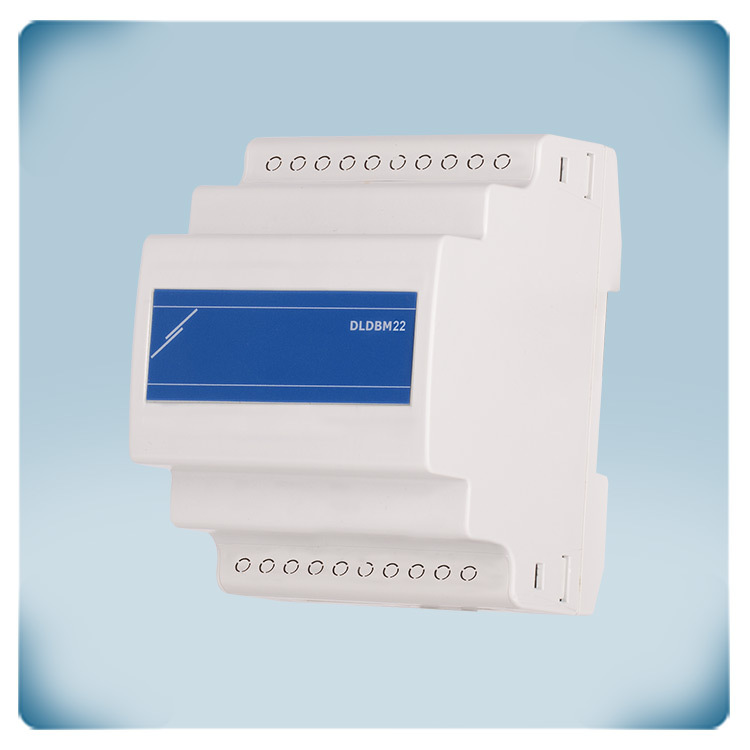

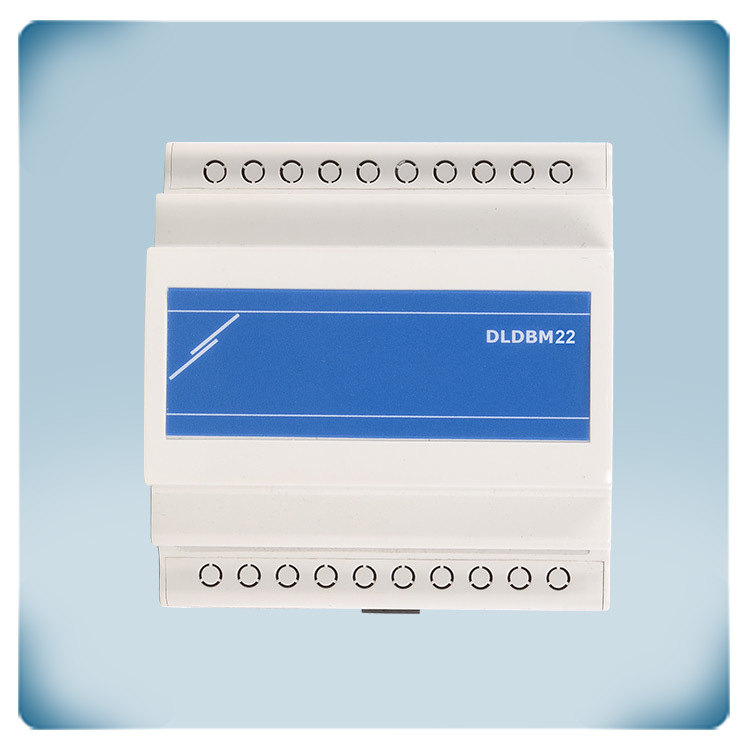

Scatola di derivazione | Guida DIN | Convertitore 3,3 V
Descrizione del prodotto
Questa è una scatola di derivazione per la comunicazione Modbus RTU e la tensione di alimentazione. Può essere utilizzato per interconnettere i dispositivi Sentera. Dispone di 10 canali per dispositivi alimentati a 24 VDC e 12 canali per dispositivi alimentati a 3,3 VDC.
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC vengono trasmesse tramite le prese RJ45. La comunicazione Modbus RTU e la tensione di alimentazione 3,3 VDC vengono trasmesse tramite le prese RJ12.
Se un alimentatore esterno da 24 VDC è collegato a una delle prese RJ45, una tensione di alimentazione di 3,3 VDC sarà disponibile tramite le prese RJ12. La tensione di alimentazione 3,3 VDC viene derivata automaticamente dalla tensione di alimentazione 24 VDC. La corrente massima distribuita è 1,5 A (consumo di corrente massimo combinato dei dispositivi collegati 3,3 VDC e 24 VDC). Il contenitore offre una protezione IP20 contro l'ingresso di polvere. Può essere installato su guida DIN, preferibilmente in un armadio elettrico.
Specifiche e descrizioni aggiuntive
10 prese RJ45
Una presa RJ45, nota anche come jack o connettore RJ45, funge da interfaccia fisica standardizzata utilizzata per stabilire connessioni tra cavi Ethernet e vari dispositivi di rete. Questo tipo di connettore è ampiamente riconosciuto e utilizzato sia in ambito residenziale che commerciale e rappresenta la scelta principale per le connessioni Ethernet. Inoltre, aderisce allo standard stabilito per il collegamento dei dispositivi Power over Modbus RTU di Sentera.
La denominazione “RJ45” deriva da “Registered Jack 45”, che indica lo standard di cablaggio associato a questo connettore. È composto da otto pin ed è progettato per la trasmissione di dati e alimentazione tramite cavi a doppino. Le prese RJ45 offrono una soluzione pratica e affidabile per collegare i dispositivi a una rete Modbus, assicurando una connettività perfetta in ambienti di rete diversi.
Questa scatola di distribuzione Mobus RTU offre dieci prese RJ45. Queste prese RJ45 sono collegate internamente (connessione parallela). Tramite le prese RJ45 è possibile interconnettere i dispositivi Sentera con alimentazione a 24 VDC - connessione PoM. Attraverso la connessione Sentera PoM, sia la comunicazione Modbus RTU che l'alimentazione a 24 VDC sono distribuite tramite un unico cavo UTP con connettore RJ45. È necessaria un'alimentazione esterna a 24 VDC. Questa scatola di distribuzione semplifica il cablaggio e il collegamento dei dispositivi Sentera. È sufficiente inserire il cavo UTP con connettore RJ45 nella presa finché non scatta in posizione. Gli otto pin del connettore entreranno in contatto con i pin corrispondenti all'interno della presa, stabilendo una connessione fisica sicura. In questo modo è possibile trasmettere e ricevere dati tra i dispositivi e distribuire l'alimentazione a 24 VDC.
Una presa RJ45, nota anche come jack o connettore RJ45, funge da interfaccia fisica standardizzata utilizzata per stabilire connessioni tra cavi Ethernet e vari dispositivi di rete. Questo tipo di connettore è ampiamente riconosciuto e utilizzato sia in ambito residenziale che commerciale e rappresenta la scelta principale per le connessioni Ethernet. Inoltre, aderisce allo standard stabilito per il collegamento dei dispositivi Power over Modbus RTU di Sentera.
La denominazione “RJ45” deriva da “Registered Jack 45”, che indica lo standard di cablaggio associato a questo connettore. È composto da otto pin ed è progettato per la trasmissione di dati e alimentazione tramite cavi a doppino. Le prese RJ45 offrono una soluzione pratica e affidabile per collegare i dispositivi a una rete Modbus, assicurando una connettività perfetta in ambienti di rete diversi.
Questa scatola di distribuzione Mobus RTU offre dieci prese RJ45. Queste prese RJ45 sono collegate internamente (connessione parallela). Tramite le prese RJ45 è possibile interconnettere i dispositivi Sentera con alimentazione a 24 VDC - connessione PoM. Attraverso la connessione Sentera PoM, sia la comunicazione Modbus RTU che l'alimentazione a 24 VDC sono distribuite tramite un unico cavo UTP con connettore RJ45. È necessaria un'alimentazione esterna a 24 VDC. Questa scatola di distribuzione semplifica il cablaggio e il collegamento dei dispositivi Sentera. È sufficiente inserire il cavo UTP con connettore RJ45 nella presa finché non scatta in posizione. Gli otto pin del connettore entreranno in contatto con i pin corrispondenti all'interno della presa, stabilendo una connessione fisica sicura. In questo modo è possibile trasmettere e ricevere dati tra i dispositivi e distribuire l'alimentazione a 24 VDC.
12 prese RJ12
Una presa RJ12, detta anche presa 6P6C, è un'interfaccia fisica utilizzata principalmente per collegare i cavi telefonici. L'aspetto è simile a quello di una presa RJ45, anche se presenta un numero inferiore di punti di contatto. La nomenclatura “RJ12” è l'abbreviazione di “Registered Jack 12” ed è progettata per ospitare un massimo di sei fili o punti di contatto. Tuttavia, viene comunemente utilizzata con il cablaggio 6P4C (6 posizioni, 4 contatti), il che significa che offre sei posizioni per i fili, ma in genere vengono utilizzati solo quattro di questi contatti.
Le prese RJ12 stabiliscono una connessione fisica sicura, facilitando la trasmissione di segnali di dati e la distribuzione di alimentazione a 3,3 VCC. Per utilizzarla, è sufficiente inserire un cavo dotato di connettore RJ12 nella presa finché non scatta in posizione. All'interno della presa, i quattro contatti si innestano con le corrispondenti controparti sulla spina, stabilendo così una connessione per la trasmissione dei segnali.
Le dodici prese RJ12 possono essere utilizzate per interconnettere i dispositivi Sentera con alimentazione a 3,3 VDC. La comunicazione Modbus RTU e la tensione di alimentazione di 3,3 VDC vengono distribuite ai dispositivi collegati tramite le prese RJ12. La tensione di alimentazione a 3,3 VCC è derivata dall'alimentazione a 24 VCC sulle prese RJ45. Se alle prese RJ45 non è collegata un'alimentazione esterna a 24 VCC, non sarà disponibile nemmeno una tensione di 3,3 VCC. Il consumo di corrente combinato di tutti i dispositivi collegati non deve superare 1,5 A (3,3 VCC e 24 VCC insieme).
Una presa RJ12, detta anche presa 6P6C, è un'interfaccia fisica utilizzata principalmente per collegare i cavi telefonici. L'aspetto è simile a quello di una presa RJ45, anche se presenta un numero inferiore di punti di contatto. La nomenclatura “RJ12” è l'abbreviazione di “Registered Jack 12” ed è progettata per ospitare un massimo di sei fili o punti di contatto. Tuttavia, viene comunemente utilizzata con il cablaggio 6P4C (6 posizioni, 4 contatti), il che significa che offre sei posizioni per i fili, ma in genere vengono utilizzati solo quattro di questi contatti.
Le prese RJ12 stabiliscono una connessione fisica sicura, facilitando la trasmissione di segnali di dati e la distribuzione di alimentazione a 3,3 VCC. Per utilizzarla, è sufficiente inserire un cavo dotato di connettore RJ12 nella presa finché non scatta in posizione. All'interno della presa, i quattro contatti si innestano con le corrispondenti controparti sulla spina, stabilendo così una connessione per la trasmissione dei segnali.
Le dodici prese RJ12 possono essere utilizzate per interconnettere i dispositivi Sentera con alimentazione a 3,3 VDC. La comunicazione Modbus RTU e la tensione di alimentazione di 3,3 VDC vengono distribuite ai dispositivi collegati tramite le prese RJ12. La tensione di alimentazione a 3,3 VCC è derivata dall'alimentazione a 24 VCC sulle prese RJ45. Se alle prese RJ45 non è collegata un'alimentazione esterna a 24 VCC, non sarà disponibile nemmeno una tensione di 3,3 VCC. Il consumo di corrente combinato di tutti i dispositivi collegati non deve superare 1,5 A (3,3 VCC e 24 VCC insieme).
Lunghezza massima del cavo
Una rete Modbus RTU dovrebbe avere una topologia lineare. La lunghezza massima della linea principale è di circa 1.000 m. La lunghezza complessiva di tutte le diramazioni non deve superare i 20 m. La lunghezza della linea principale può essere aumentata tramite ripetitori Modbus. Consultare la nostra guida all'installazione di Modbus RTU per ulteriori informazioni sulla comunicazione Modbus RTU.
Una rete Modbus RTU dovrebbe avere una topologia lineare. La lunghezza massima della linea principale è di circa 1.000 m. La lunghezza complessiva di tutte le diramazioni non deve superare i 20 m. La lunghezza della linea principale può essere aumentata tramite ripetitori Modbus. Consultare la nostra guida all'installazione di Modbus RTU per ulteriori informazioni sulla comunicazione Modbus RTU.
Solido contenitore
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale, molto resistente alle fiamme in caso di incendio offre un'ottima protezione dagli urti.
il suo grado di protezione IP65 lo protegge contro l'ingresso di polvere e acqua. Può essere montato a parete.
Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale, molto resistente alle fiamme in caso di incendio offre un'ottima protezione dagli urti.
il suo grado di protezione IP65 lo protegge contro l'ingresso di polvere e acqua. Può essere montato a parete.
