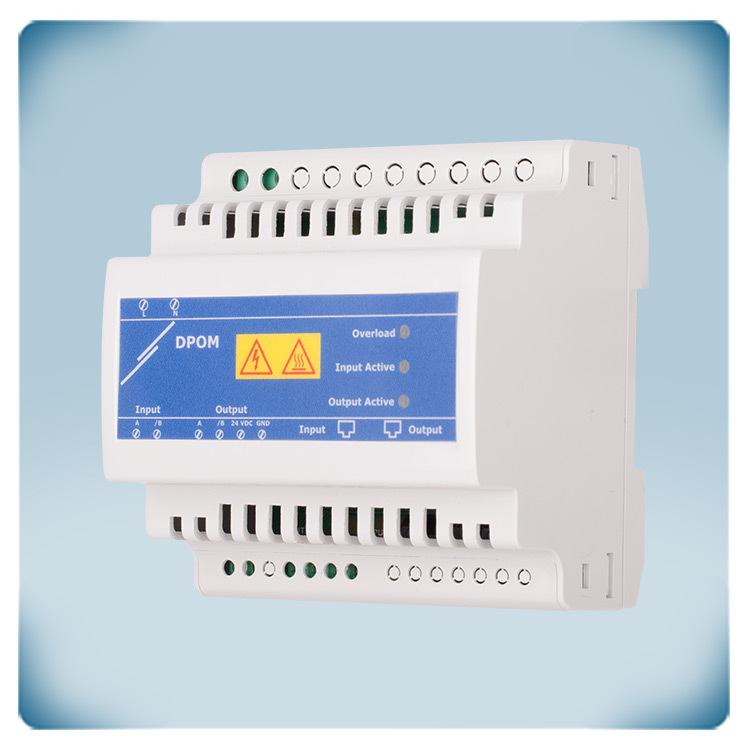

.webp "Ripetitore Modbus RTU")

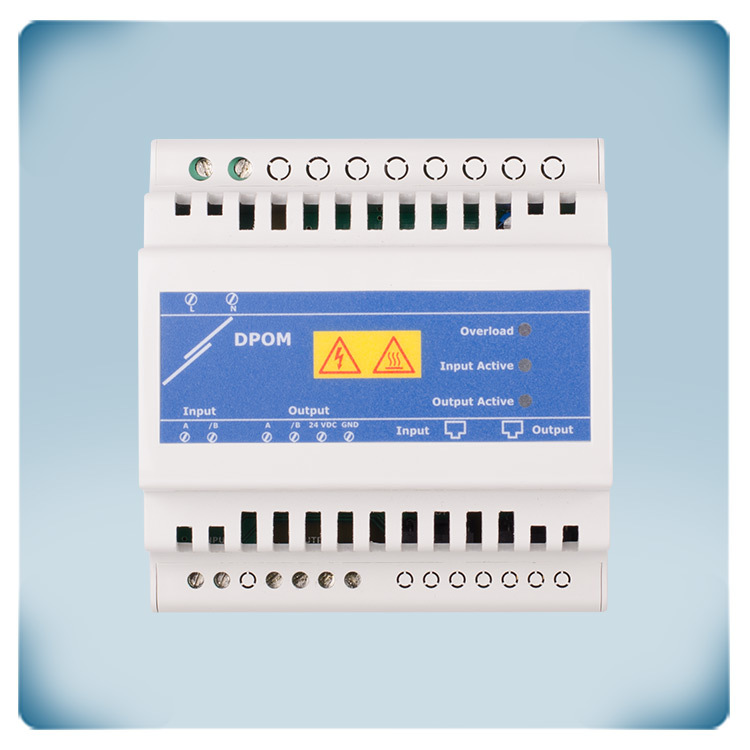

.webp "Immagine del ripetitore vista frontale")

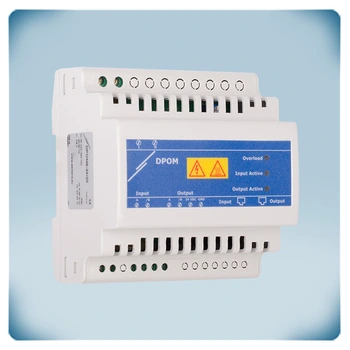

.webp "Ripetitore vista laterale")

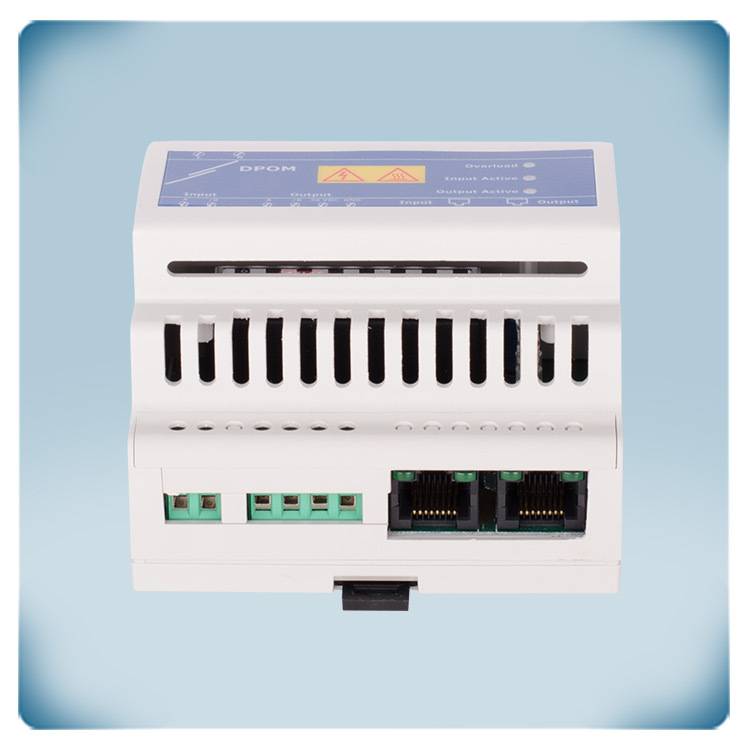

.webp "Ripetitore visto da sopra")

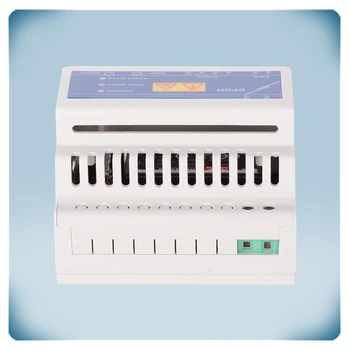

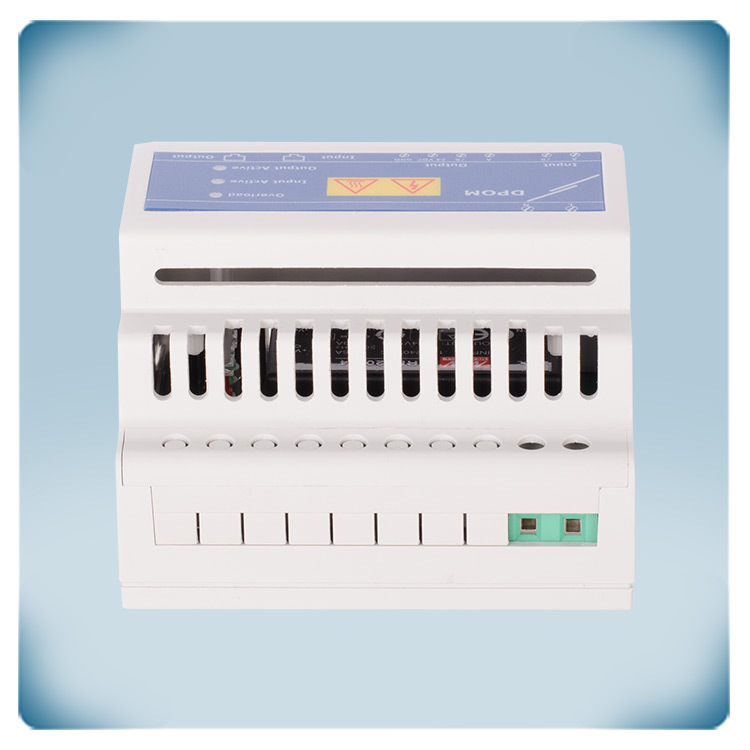

.webp "Ripetitore Modbus visto da sotto")
Dichiarazione di conformità UE
Ripetitore Modbus RTU | alimentazione 24 VDC | Montaggio su guida DIN
Descrizione del prodotto
Questo alimentatore switching da 24 VDC è montato su guida DIN e dispone di un ripetitore Modbus RTU integrato.
Offre protezione da cortocircuito, sovraccarico e sovratensione. Il carico massimo è di 900 mA o 20 W.
L'alimentazione a 24 VCC è disponibile solo attraverso il canale di uscita. Tutti i dispositivi possono essere collegati tramite morsettiere o connettori RJ45. La comunicazione Modbus RTU di entrambi i canali è rafforzata dal ripetitore di linea half-duplex integrato.
La tensione di alimentazione è compresa tra 85 e 264 VCA (50-60 Hz). Il dispositivo è montato su una guida DIN. L'involucro offre una protezione IP20 contro l'ingresso di polvere.
Specifiche e descrizioni aggiuntive
Dispositivo due in uno
DPOM8-24-20 è un modulo di alimentazione Power over Modbus con uscita a 24 VDC e un ripetitore di linea di comunicazione Modbus RTU integrato e completamente isolato con indicazione del lato di trasmissione.
DPOM8-24-20 è un modulo di alimentazione Power over Modbus con uscita a 24 VDC e un ripetitore di linea di comunicazione Modbus RTU integrato e completamente isolato con indicazione del lato di trasmissione.
Alimentazione 24 VDC
Questo alimentatore switching da 24 VDC offre protezione da cortocircuito, sovraccarico e sovratensione. La funzione di sovraccarico previene il danneggiamento dell'alimentatore dovuto a una sovracorrente del carico. In caso di cortocircuito, si spegne semplicemente finché la condizione di guasto non viene rimossa. La protezione da sovratensione impedisce che venga applicata una tensione eccessiva al carico, anche in caso di tensioni di ingresso instabili. Solo il canale di uscita offre alimentazione a 24 VDC. Il canale di ingresso viene utilizzato solo per il ripetitore Modbus RTU.
Questo alimentatore switching da 24 VDC offre protezione da cortocircuito, sovraccarico e sovratensione. La funzione di sovraccarico previene il danneggiamento dell'alimentatore dovuto a una sovracorrente del carico. In caso di cortocircuito, si spegne semplicemente finché la condizione di guasto non viene rimossa. La protezione da sovratensione impedisce che venga applicata una tensione eccessiva al carico, anche in caso di tensioni di ingresso instabili. Solo il canale di uscita offre alimentazione a 24 VDC. Il canale di ingresso viene utilizzato solo per il ripetitore Modbus RTU.
Ripetitore Modbus RTU
Questo non è solo un alimentatore. È anche un ripetitore di linea half-duplex isolato galvanicamente per la comunicazione Modbus RTU. Può essere utilizzato per interconnettere i dispositivi Sentera e per rafforzare la comunicazione Modbus RTU. Aiuta a stabilire una comunicazione stabile in applicazioni con cavi di lunghezza elevata e distanza elevata tra i diversi dispositivi Sentera.
Per esempio. DPOM8-24-20 può rafforzare la comunicazione Modbus in applicazioni in cui la distanza tra i diversi dispositivi Sentera diventa così lunga che la comunicazione viene disturbata. PDM-8-MB garantisce una comunicazione Modbus stabile, anche in caso di cavi di lunghezza maggiore.
Questo non è solo un alimentatore. È anche un ripetitore di linea half-duplex isolato galvanicamente per la comunicazione Modbus RTU. Può essere utilizzato per interconnettere i dispositivi Sentera e per rafforzare la comunicazione Modbus RTU. Aiuta a stabilire una comunicazione stabile in applicazioni con cavi di lunghezza elevata e distanza elevata tra i diversi dispositivi Sentera.
Per esempio. DPOM8-24-20 può rafforzare la comunicazione Modbus in applicazioni in cui la distanza tra i diversi dispositivi Sentera diventa così lunga che la comunicazione viene disturbata. PDM-8-MB garantisce una comunicazione Modbus stabile, anche in caso di cavi di lunghezza maggiore.
Applicazioni universali
L'ampia gamma di tensioni di alimentazione (85-264 V CA, 50-60 Hz) li rende compatibili con la maggior parte delle applicazioni.
RJ45 o morsettiera
Le morsettiere sono comunemente utilizzate nei sistemi elettrici per collegare i fili. I fili di carico possono essere spellati e inseriti nella morsettiera, quindi serrati con le viti per stabilire una connessione elettrica sicura. I connettori RJ45, invece, sono un tipo di connettore standardizzato utilizzato principalmente per le applicazioni di rete. Hanno un alloggiamento in plastica con otto pin metallici che si allineano ai contatti corrispondenti all'interno del connettore. I connettori RJ45 sono tipicamente associati ai cavi di rete, ma possono essere utilizzati anche per altri scopi, tra cui il collegamento di carichi. Nelle reti Modbus RTU, i cavi UTP crimpati con connettori RJ45 trasmettono sia la tensione 24 VDC che i segnali di comunicazione.
Facile da collegare
Il carico può essere collegato tramite le morsettiere o tramite i connettori RJ45.
Il carico può essere collegato tramite le morsettiere o tramite i connettori RJ45.
Indicazioni dei LED
Dopo l'accensione del dispositivo e l'instaurazione della comunicazione, i LED verdi (Input Active e Output Active) dovrebbero lampeggiare per indicare che la comunicazione è attiva. In caso di sovraccarico, il LED rosso inizia a lampeggiare. Come standard, i LED verdi lampeggianti sui connettori RJ45 (RX e TX) indicano che la comunicazione Modbus RTU è attiva.
Dopo l'accensione del dispositivo e l'instaurazione della comunicazione, i LED verdi (Input Active e Output Active) dovrebbero lampeggiare per indicare che la comunicazione è attiva. In caso di sovraccarico, il LED rosso inizia a lampeggiare. Come standard, i LED verdi lampeggianti sui connettori RJ45 (RX e TX) indicano che la comunicazione Modbus RTU è attiva.
Montaggio su guida DIN
Questo dispositivo può essere montato su una guida DIN standard, preferibilmente in un armadio elettrico. Il contenitore offre una protezione IP20 contro polvere e sporco.
Questo dispositivo può essere montato su una guida DIN standard, preferibilmente in un armadio elettrico. Il contenitore offre una protezione IP20 contro polvere e sporco.
