Dichiarazione di conformità UE

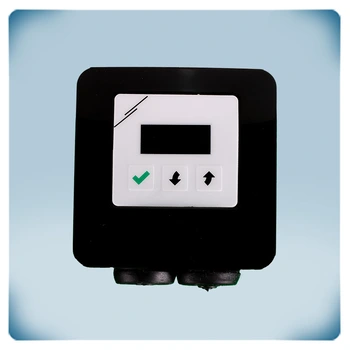

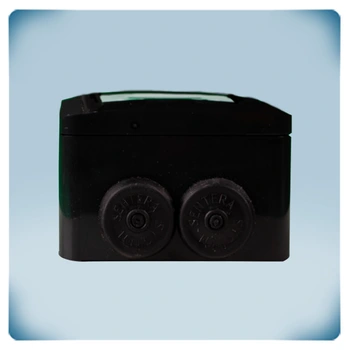

Regolatore HVAC residenziale - Contenitore nero
Descrizione del prodotto
Questo è un regolatore digitale. Il contenitore antracite consente il montaggio a parete o il montaggio a incasso. La sua uscita analogica può controllare ventilatori EC, regolatori di velocità per ventilatori AC, convertitori di frequenza o attuatori per serrande.
In modalità manuale, il valore di uscita richiesto può essere selezionato tramite la tastiera a 3 pulsanti. Il tipo di uscita è selezionabile: 0-10 VDC / 0-20 mA / 0-100% PWM. L'uscita analogica può essere variabile continua oppure può essere divisa tra 2 e 10 livelli uguali. I valori minimo e massimo sono regolabili. Quando è collegato un sensore HVAC Sentera, è possibile attivare la modalità automatica. Ora l'uscita analogica è ottimizzata in funzione della temperatura ambientale, umidità relativa, concentrazione di CO2, qualità dell'aria (concentrazione TVOC), concentrazione di CO o pressione differenziale.
Il setpoint e tutti i parametri possono essere regolati tramite la tastiera a 3 pulsanti o tramite Modbus RTU.
La tensione di alimentazione è 110-230 VAC / 50-60 Hz.
Specifiche e descrizioni aggiuntive
Controllo manuale della velocità del ventilatore
In modalità manuale, la velocità del ventilatore può essere regolata in modo continuo o variabile tra 2 e 10 livelli. La velocità del ventilatore può essere impostata manualmente tramite le frecce su e giù. Premendo il pulsante con il segno di spunta verde per 4 secondi, il motore può essere attivato o disattivato. La velocità del ventilatore selezionata viene visualizzata tramite il display LED a 7 segmenti (% o numero di livello). La modalità manuale o automatica può essere selezionata tramite la tastiera a 3 pulsanti.
In modalità manuale, la velocità del ventilatore può essere regolata in modo continuo o variabile tra 2 e 10 livelli. La velocità del ventilatore può essere impostata manualmente tramite le frecce su e giù. Premendo il pulsante con il segno di spunta verde per 4 secondi, il motore può essere attivato o disattivato. La velocità del ventilatore selezionata viene visualizzata tramite il display LED a 7 segmenti (% o numero di livello). La modalità manuale o automatica può essere selezionata tramite la tastiera a 3 pulsanti.
Modalità automatica
In modalità automatica, RDCZ deve essere collegato a un sensore HVAC Sentera. In modalità automatica, la velocità del ventilatore viene controllata automaticamente in funzione del valore misurato. Il valore richiesto può essere impostato tramite la tastiera a 3 pulsanti. Diversi tipi di sensori HVAC Sentera possono essere collegati a RDCZ. La velocità del ventilatore può essere controllata in funzione di temperatura, umidità, CO2, qualità dell'aria o pressione differenziale.
In modalità automatica, RDCZ deve essere collegato a un sensore HVAC Sentera. In modalità automatica, la velocità del ventilatore viene controllata automaticamente in funzione del valore misurato. Il valore richiesto può essere impostato tramite la tastiera a 3 pulsanti. Diversi tipi di sensori HVAC Sentera possono essere collegati a RDCZ. La velocità del ventilatore può essere controllata in funzione di temperatura, umidità, CO2, qualità dell'aria o pressione differenziale.
Come selezionare la modalità di funzionamento
Per scegliere la modalità di funzionamento desiderata, premere contemporaneamente i pulsanti su e giù per accedere alla modalità di impostazione. Il punto decimale dopo i valori indica che l'unità è in modalità di impostazione. Il display mostra "RUN". Per cambiare la modalità di esecuzione, premere il pulsante di selezione. Utilizzare i pulsanti su e giù per selezionare "1" per la modalità automatica o "0" per la modalità manuale. Per salvare la modalità selezionata, premere il pulsante di selezione per 4 secondi. Il display mostrerà "888" per alcuni secondi per indicare che il valore è memorizzato nella memoria. Premere nuovamente contemporaneamente i pulsanti su e giù per uscire dalla modalità di impostazione.
Ottima qualità
Questo regolatore di velocità per ventilatori è prodotto in Europa utilizzando i componenti elettronici più affidabili e moderni. Può comandare motori (multipli) con una corrente massima totale pari alla sua corrente nominale. Su base continua. Non è necessario sovradimensionare questo controller.
Questo regolatore di velocità per ventilatori è prodotto in Europa utilizzando i componenti elettronici più affidabili e moderni. Può comandare motori (multipli) con una corrente massima totale pari alla sua corrente nominale. Su base continua. Non è necessario sovradimensionare questo controller.
Accellerazione kickstart o softstart?
Il motore può essere accelerato in modalità softstart o kickstart. In modalità softstart, il motore accelera dolcemente verso la velocità impostata. In modalità kickstart, il motore inizierà immediatamente a funzionare a piena velocità e rallenterà verso la velocità impostata dopo alcuni secondi.
Il motore può essere accelerato in modalità softstart o kickstart. In modalità softstart, il motore accelera dolcemente verso la velocità impostata. In modalità kickstart, il motore inizierà immediatamente a funzionare a piena velocità e rallenterà verso la velocità impostata dopo alcuni secondi.
Montaggio a incasso o a parete
Il contenitore consente il montaggio a incasso o superficiale. Quando è incorporato in una parete, offre una protezione IP44 contro l'ingresso di sporco e polvere. Per il montaggio superficiale, il grado di protezione è IP54. È possibile installare il RDCZ su e in tutti i tipi di pareti - solide, in cartongesso o pannelli di legno. Se si opta per l'installazione a incasso, i fori di montaggio si adattano perfettamente alle scatole da parete standard europee utilizzate per il montaggio a incasso. Tutto ciò di cui hai bisogno sono un paio di utensili di uso quotidiano - cacciaviti e pinze, un po' di conoscenza generale e manualità.
Come impostare
Tutti i parametri e impostazioni dei dispositivi Sentera possono essere letti e regolati tramite la comunicazione Modbus RTU. Questi parametri possono essere suddivisi in "Input registers" e "Holding registers". Gli "Input registers" sono di sola lettura. Contengono informazioni che possono essere lette, ma non possono essere modificate come temperatura, umidita relativa etc. I valori degli "Holding registers" possono essere modificati per esempio temperatura minimale o umidita relativa minimale etc. Le impostazioni che determinano la funzionalità del dispositivo sono solitamente contenute negli "Holding registers". Per una panoramica completa di tutti i parametri, consulta la mappa di registrazione Modbus del dispositivo. Per facilitare la configurazione e il monitoraggio del tuo dispositivo Sentera, ti consigliamo di utilizzare una delle seguenti opzioni.
Softwaare 3SM: Questo software ti consente di monitorare o configurare i dispositivi Sentera. Installa il software 3SModbus e collega il tuo dispositivo o i tuoi dispositivi Sentera al computer. Consigliamo di utilizzare il convertitore CNVT-USB-RS485-V2 per collegare il tuo dispositivo o i tuoi dispositivi Sentera al computer. I dispositivi collegati vengono rilevati automaticamente. Cliccando su di essi, puoi monitorare o modificare le impostazioni dei parametri come "Input register" o "Holding register" consulta la mappa di registrazione Modbus del dispositivo.
Configuratore Sensistant: Se non vuoi utilizzare un computer per configurare il tuo dispositivo Sentera, Sensistant è la migliore opzione. Sensistant è un configuratore Modbus che si collega direttamente al prodotto. Collega Sensistant a un sensore HVAC o a un controller di velocità per ventilatore Sentera e regola le impostazioni nel "Holding register".
SenteraWeb: Tramite un gateway internet Sentera, puoi collegare il tuo dispositivo o i tuoi dispositivi Sentera a SenteraWeb. Attraverso SenteraWeb, è possibile configurare e monitorare i parametri. È anche possibile effettuare il logging dei dati remoto dal cloud di Sentera.
Il contenitore consente il montaggio a incasso o superficiale. Quando è incorporato in una parete, offre una protezione IP44 contro l'ingresso di sporco e polvere. Per il montaggio superficiale, il grado di protezione è IP54. È possibile installare il RDCZ su e in tutti i tipi di pareti - solide, in cartongesso o pannelli di legno. Se si opta per l'installazione a incasso, i fori di montaggio si adattano perfettamente alle scatole da parete standard europee utilizzate per il montaggio a incasso. Tutto ciò di cui hai bisogno sono un paio di utensili di uso quotidiano - cacciaviti e pinze, un po' di conoscenza generale e manualità.
Come impostare
Tutti i parametri e impostazioni dei dispositivi Sentera possono essere letti e regolati tramite la comunicazione Modbus RTU. Questi parametri possono essere suddivisi in "Input registers" e "Holding registers". Gli "Input registers" sono di sola lettura. Contengono informazioni che possono essere lette, ma non possono essere modificate come temperatura, umidita relativa etc. I valori degli "Holding registers" possono essere modificati per esempio temperatura minimale o umidita relativa minimale etc. Le impostazioni che determinano la funzionalità del dispositivo sono solitamente contenute negli "Holding registers". Per una panoramica completa di tutti i parametri, consulta la mappa di registrazione Modbus del dispositivo. Per facilitare la configurazione e il monitoraggio del tuo dispositivo Sentera, ti consigliamo di utilizzare una delle seguenti opzioni.
Softwaare 3SM: Questo software ti consente di monitorare o configurare i dispositivi Sentera. Installa il software 3SModbus e collega il tuo dispositivo o i tuoi dispositivi Sentera al computer. Consigliamo di utilizzare il convertitore CNVT-USB-RS485-V2 per collegare il tuo dispositivo o i tuoi dispositivi Sentera al computer. I dispositivi collegati vengono rilevati automaticamente. Cliccando su di essi, puoi monitorare o modificare le impostazioni dei parametri come "Input register" o "Holding register" consulta la mappa di registrazione Modbus del dispositivo.
Configuratore Sensistant: Se non vuoi utilizzare un computer per configurare il tuo dispositivo Sentera, Sensistant è la migliore opzione. Sensistant è un configuratore Modbus che si collega direttamente al prodotto. Collega Sensistant a un sensore HVAC o a un controller di velocità per ventilatore Sentera e regola le impostazioni nel "Holding register".
SenteraWeb: Tramite un gateway internet Sentera, puoi collegare il tuo dispositivo o i tuoi dispositivi Sentera a SenteraWeb. Attraverso SenteraWeb, è possibile configurare e monitorare i parametri. È anche possibile effettuare il logging dei dati remoto dal cloud di Sentera.
