Potenziometro HVAC | Senza posizione OFF | Modbus RTU | 24 VDC
Descrizione del prodotto
Vi presentiamo l'SDP-M010-BT, la soluzione definitiva per un controllo preciso nei sistemi di ventilazione. Questo potenziometro avanzato è dotato di integrazione Modbus RTU, che consente un collegamento in rete continuo e una connessione opzionale al cloud SenteraWeb. Può anche essere perfettamente integrato in un sistema di gestione degli edifici (BMS) compatibile con Modbus RTU.
Progettato per la versatilità, l'SDP-M010-BT consente il controllo di ventilatori EC, attuatori di serrande, regolatori di velocità dei ventilatori AC o inverter. Il comando è assicurato dal segnale di uscita continuo e variabile, regolato manualmente tramite la manopola. L'SDP-M010-BT è privo di posizione OFF. Non c'è bisogno di preoccuparsi di spegnere inavvertitamente il sistema.
Dal minimo al massimo, passando per il controllo inverso e la sovrascrittura dell'uscita, questi e altri parametri possono essere impostati nei registri Modbus, rendendoli accessibili tramite la rete o persino il cloud.
Costruito per resistere a diverse condizioni ambientali, l'SDP-M010-BT è dotato di un involucro a prova di spruzzi, che consente sia il montaggio a incasso (IP44) sia il montaggio a superficie (IP54). Questa adattabilità garantisce prestazioni affidabili in diversi ambienti, assicurando tutte le esigenze di controllo della ventilazione.
Efficiente, preciso e adattabile, l'SDP-M010-BT è la scelta preferita per il controllo dei sistemi di ventilazione. Sperimentate la potenza a portata di mano, perché questo dispositivo unisce perfettamente funzionalità e durata, garantendo prestazioni ottimali in ogni ambiente.
Documenti
Specifiche e descrizioni aggiuntive

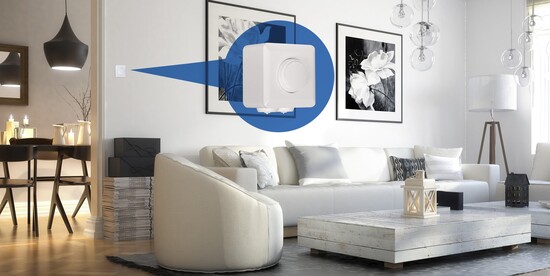

L'uscita analogica del potenziometro è tipicamente utilizzata come segnale di controllo. In generale, un potenziometro viene utilizzato per regolare a distanza la velocità di un ventilatore EC o per inviare la velocità richiesta del motore a un inverter di frequenza o a un regolatore di velocità per ventilatori AC. Ad esempio, il potenziometro può essere installato nel soggiorno mentre il regolatore di velocità del ventilatore si trova in una stanza tecnica o in un quadro elettrico.
![Potenziometro per ec Ventilatore con Modbus](/it/file/articolo/immagine/descrizione/sdp-m010-bt/potenziometro-per-ec-ventilatore-con-modbus.jpg)
Questo potenziometro è dotato di comunicazione Modbus RTU, un protocollo di comunicazione standard per la comunicazione tra dispositivi elettronici. È facile da implementare e mantenere, ed è spesso utilizzato per collegare un computer di supervisione del sistema/impianto con una unità terminale remota (RTU). Sentera ha sviluppato il software gratuito 3SM, la cui interfaccia intuitiva facilita il processo di configurazione, monitoraggio e aggiornamento dei prodotti dotati di Modbus RTU.
La serie SDP offre diversi tipi di uscita: 0-10 Volt, 0-20 mA e 0-100 % PWM. Il tipo di uscita può essere regolato tramite il registro Modbus Holding 11. Anche i valori di uscita minimo e massimo possono essere regolati tramite i relativi registri Modbus holding.
Quando la funzione di sovrascrittura dell'uscita è abilitata, il valore dell'uscita può essere impostato tramite comunicazione Modbus RTU. Questo rende possibile escludere la manopola rotativa e controllare a distanza il valore dell'uscita analogica del potenziometro tramite comunicazione Modbus RTU.
Per impostazione predefinita, l'uscita analogica va da bassa ad alta (cioè da 0 a 10 Volt). È possibile invertire l'operazione, in questo caso il valore di uscita va da alto a basso (cioè da 10 a 0 Volt). Il tipo di regolazione dell'uscita può essere selezionato tramite il registro Modbus Holding 17.
Questo potenziometro non dispone di una posizione OFF. Quando la manopola rotativa è impostata sulla posizione minima, il valore di uscita analogica equivale al valore minimo. Questo valore minimo può essere regolato tramite il registro Modbus Holding 15. Questa caratteristica può essere molto utile in applicazioni che richiedono un flusso d'aria costante.
La serie SDP offre un'installazione eccezionalmente semplice, con un blocco terminale modulare senza viti con passo di 5 mm. Questo non solo riduce i tempi di installazione, ma migliora anche l'esperienza dell'utente eliminando la necessità di avvitare e svitare le viti. La tecnologia di bloccaggio senza viti garantisce una connessione sicura senza la necessità di controlli costanti o di riavvitare fili allentati a causa di disturbi, cicli di temperatura o rotture dei fili.
La serie SDP di potenziometri è adatta sia per il montaggio a parete che a incasso, il che significa che può essere installata su qualsiasi tipo di parete: solida, in cartongesso o persino in legno. I fori di montaggio si adattano perfettamente alle scatole a muro standard europee utilizzate per il montaggio a incasso. La classe di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a superficie. Inoltre, ha un aspetto estetico piacevole e si abbina a qualsiasi stile di interni. La pulizia è molto semplice utilizzando solo un panno umido. Quindi, non c'è bisogno di optare per due diverse versioni poiché la serie SDP le combina entrambe! Tutto ciò di cui hai bisogno è un paio di attrezzi e un po' di conoscenza generale e manualità.
