Potenziometro HVAC | Posizione OFF | contatto pulito | Modbus RTU
Descrizione del prodotto
Vi presentiamo l'SDP-M010-DC, la soluzione definitiva per un controllo preciso nei sistemi di ventilazione. Questo potenziometro avanzato è dotato di integrazione Modbus RTU, che consente un collegamento in rete continuo e una connessione opzionale al cloud SenteraWeb. Può anche essere integrato senza problemi in un sistema di gestione degli edifici (BMS) compatibile con Modbus RTU.
Progettato per la versatilità, l'SDP-M010-DC consente di controllare ventilatori EC, attuatori di serrande, regolatori di velocità dei ventilatori AC o inverter. Il comando è assicurato dal segnale di uscita continuo e variabile, regolato manualmente tramite la manopola. L'SDP-M010-DC è privo di posizione OFF. Non c'è bisogno di preoccuparsi di spegnere inavvertitamente il sistema. La funzionalità di contatto pulito consente di attivare o disattivare in remoto apparecchiature esterne con estrema facilità.
Dal minimo al massimo, passando per il controllo inverso e la sovrascrittura dell'uscita, questi e altri parametri possono essere impostati nei registri Modbus, rendendoli accessibili tramite la rete o persino il cloud.
Costruito per resistere a diverse condizioni ambientali, l'SDP-M010-DC è dotato di un Contenitore a prova di spruzzi, che consente sia il montaggio in parete (IP44) sia il montaggio a vista (IP54). Questa adattabilità garantisce prestazioni affidabili in diversi ambienti, assicurando tutte le esigenze di controllo della ventilazione.
Efficiente, preciso e adattabile, l'SDP-M010-DC è la scelta preferita per il controllo dei sistemi di ventilazione. Sperimentate la potenza a portata di mano, perché questo dispositivo unisce perfettamente funzionalità e durata, garantendo prestazioni ottimali in ogni ambiente.
Specifiche e descrizioni aggiuntive
Applicazioni tipiche

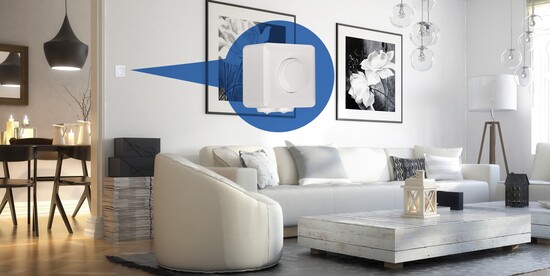

L'uscita analogica del potenziometro viene tipicamente utilizzata come segnale di controllo. In generale, un potenziometro viene utilizzato per regolare a distanza la velocità del ventilatore EC o per inviare la velocità del motore richiesta a un inverter o a un regolatore di velocità del ventilatore AC. Ad esempio, il potenziometro può essere installato in salotto mentre il regolatore di velocità del ventilatore si trova in un locale tecnico o in un quadro elettrico. potenziometro in un corridoio
Modbus RTU
Questo potenziometro è dotato di comunicazione Modbus RTU, un protocollo di comunicazione standard per la comunicazione tra dispositivi elettronici. È facile da implementare e da mantenere e pertanto viene spesso utilizzato per collegare un computer di supervisione dell'impianto/sistema con un'unità terminale remota (RTU).
Sentera ha sviluppato il software 3SM, scaricabile gratuitamente, la cui interfaccia intuitiva facilita il processo di configurazione, monitoraggio o aggiornamento dei prodotti dotati di Modbus RTU.
L'uscita analogica del potenziometro viene tipicamente utilizzata come segnale di controllo. In generale, un potenziometro viene utilizzato per regolare a distanza la velocità del ventilatore EC o per inviare la velocità del motore richiesta a un inverter o a un regolatore di velocità del ventilatore AC. Ad esempio, il potenziometro può essere installato in salotto mentre il regolatore di velocità del ventilatore si trova in un locale tecnico o in un quadro elettrico. potenziometro in un corridoio
Modbus RTU
Questo potenziometro è dotato di comunicazione Modbus RTU, un protocollo di comunicazione standard per la comunicazione tra dispositivi elettronici. È facile da implementare e da mantenere e pertanto viene spesso utilizzato per collegare un computer di supervisione dell'impianto/sistema con un'unità terminale remota (RTU).
Sentera ha sviluppato il software 3SM, scaricabile gratuitamente, la cui interfaccia intuitiva facilita il processo di configurazione, monitoraggio o aggiornamento dei prodotti dotati di Modbus RTU.
Tipo di uscita
La serie SDP offre diversi tipi di uscita: 0-10 Volt, 0-20 mA e 0-100 % PWM. Il tipo di uscita può essere regolato tramite il registro Holding 11 di Modbus.
Inoltre, i valori di uscita minimi e massimi possono essere regolati tramite i relativi registri di mantenimento Modbus.
Sovrascrittura dell'uscita
Quando la funzione di sovrascrittura dell'uscita è abilitata, il valore di uscita può essere impostato tramite la comunicazione Modbus RTU. In questo modo è possibile sovrascrivere la manopola e controllare a distanza il valore di uscita analogico del potenziometro tramite comunicazione Modbus RTU.
Tipo di regolazione dell'uscita
Per impostazione predefinita, l'uscita analogica va da basso ad alto (cioè da 0 a 10 Volt). È possibile invertire il funzionamento. In questo caso, il valore di uscita passa da alto a basso (cioè da 10 a 0 Volt). Il tipo di regolazione dell'uscita può essere selezionato tramite il registro Holding 17 del Modbus.
Uscita a contatto pulito
L'uscita a contatto pulito può essere utilizzata per controllare un dispositivo esterno (ad es. comando di avvio e arresto per il regolatore di velocità del ventilatore). Quando la manopola è in posizione OFF (in senso antiorario), l'uscita di contatto è aperta. Quando la manopola è ruotata in senso orario, il contatto si chiude.
Posizione OFF
Questo potenziometro ha una posizione OFF. In posizione OFF, l'uscita a contatto pulito è aperta e il valore dell'uscita analogica è al suo valore minimo.
La serie SDP offre diversi tipi di uscita: 0-10 Volt, 0-20 mA e 0-100 % PWM. Il tipo di uscita può essere regolato tramite il registro Holding 11 di Modbus.
Inoltre, i valori di uscita minimi e massimi possono essere regolati tramite i relativi registri di mantenimento Modbus.
Sovrascrittura dell'uscita
Quando la funzione di sovrascrittura dell'uscita è abilitata, il valore di uscita può essere impostato tramite la comunicazione Modbus RTU. In questo modo è possibile sovrascrivere la manopola e controllare a distanza il valore di uscita analogico del potenziometro tramite comunicazione Modbus RTU.
Tipo di regolazione dell'uscita
Per impostazione predefinita, l'uscita analogica va da basso ad alto (cioè da 0 a 10 Volt). È possibile invertire il funzionamento. In questo caso, il valore di uscita passa da alto a basso (cioè da 10 a 0 Volt). Il tipo di regolazione dell'uscita può essere selezionato tramite il registro Holding 17 del Modbus.
Uscita a contatto pulito
L'uscita a contatto pulito può essere utilizzata per controllare un dispositivo esterno (ad es. comando di avvio e arresto per il regolatore di velocità del ventilatore). Quando la manopola è in posizione OFF (in senso antiorario), l'uscita di contatto è aperta. Quando la manopola è ruotata in senso orario, il contatto si chiude.
Posizione OFF
Questo potenziometro ha una posizione OFF. In posizione OFF, l'uscita a contatto pulito è aperta e il valore dell'uscita analogica è al suo valore minimo.
Semplicità di installazione

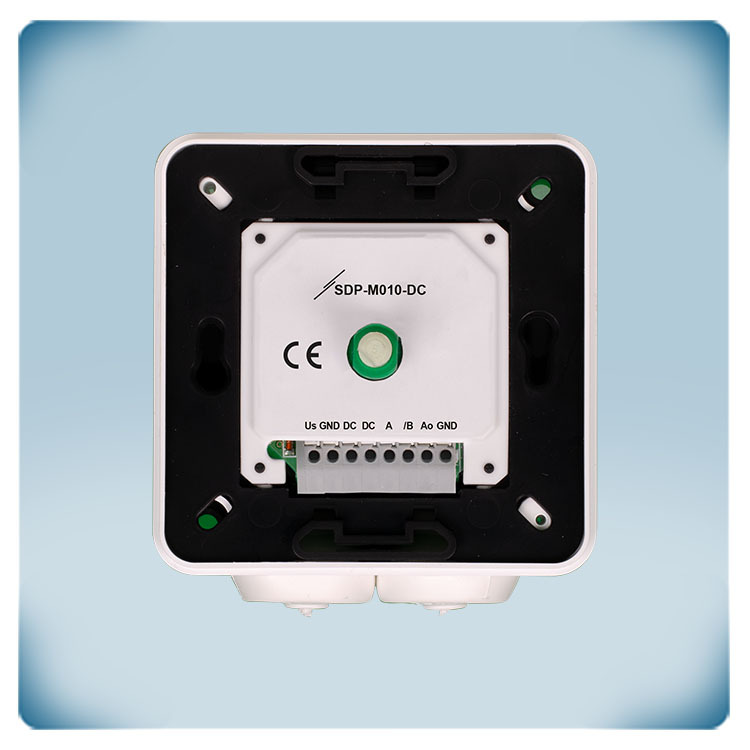

La serie SDP offre un'eccezionale semplicità di installazione, grazie alla morsettiera modulare senza viti con passo di 5 mm. Ciò non solo riduce i tempi di installazione, ma migliora anche l'esperienza dell'utente, eliminando la necessità di girare le viti. La tecnologia di serraggio senza viti garantisce una connessione sicura senza la necessità di controlli costanti o di riavvitare i fili allentati a causa di disturbi, cicli di temperatura o rotture di fili.
La serie SDP offre un'eccezionale semplicità di installazione, grazie alla morsettiera modulare senza viti con passo di 5 mm. Ciò non solo riduce i tempi di installazione, ma migliora anche l'esperienza dell'utente, eliminando la necessità di girare le viti. La tecnologia di serraggio senza viti garantisce una connessione sicura senza la necessità di controlli costanti o di riavvitare i fili allentati a causa di disturbi, cicli di temperatura o rotture di fili.
Contenitore due in uno
La serie di potenziometri SDP è adatta sia al montaggio a parete che a quello a incasso, il che significa che è possibile installarla su o in qualsiasi tipo di parete solida - un muro a secco o persino un pannello di legno. I fori di montaggio si adattano perfettamente alle scatole da muro standard europee utilizzate per il montaggio a incasso. La classe di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Inoltre, ha un aspetto molto gradevole e si abbina bene a qualsiasi stile di interni. La pulizia è molto semplice, basta un panno umido.
Non è quindi necessario optare per due versioni diverse, perché la serie SDP le combina entrambe! Tutto ciò che serve sono un paio di attrezzi e un po' di conoscenze generali e di manualità.
La serie di potenziometri SDP è adatta sia al montaggio a parete che a quello a incasso, il che significa che è possibile installarla su o in qualsiasi tipo di parete solida - un muro a secco o persino un pannello di legno. I fori di montaggio si adattano perfettamente alle scatole da muro standard europee utilizzate per il montaggio a incasso. La classe di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Inoltre, ha un aspetto molto gradevole e si abbina bene a qualsiasi stile di interni. La pulizia è molto semplice, basta un panno umido.
Non è quindi necessario optare per due versioni diverse, perché la serie SDP le combina entrambe! Tutto ciò che serve sono un paio di attrezzi e un po' di conoscenze generali e di manualità.
